自动化托盘立体仓储货架结构设计

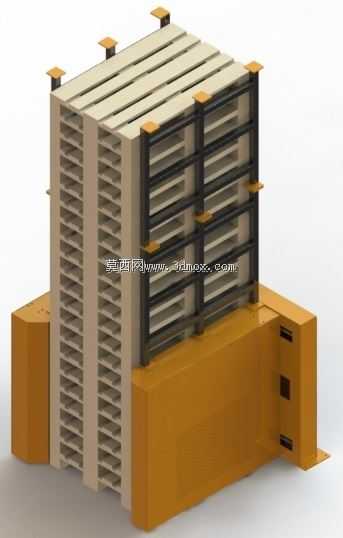

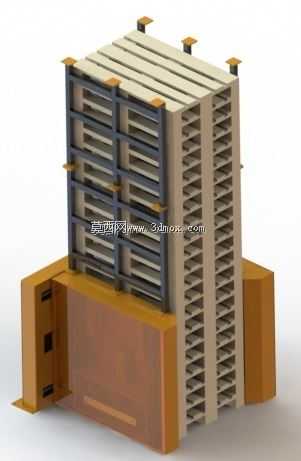

　　这套立体托盘仓储架的三维结构，面向车间成品暂存、原料托盘批量堆放以及自动化产线线边缓存场景搭建，整体采用双侧并排立库布局，中间预留托盘升降与输送机构的安装空间，两侧为多层格口式货位，可同时承载标准木质托盘、塑料托盘装载的整托货物，适配工厂内批量工件、包装成品、整箱物料的高密度存储需求，替代传统平面堆放的仓储方式，大幅提升车间垂直空间利用率。

　　从结构设计逻辑来看，架体主体采用矩形型钢焊接拼装框架，四根主立柱沿设备四角垂直布置，立柱之间通过横向横梁、纵向斜撑交叉连接，形成稳定的格构式受力体系，每层货位都设置独立的托盘支撑横梁，横梁间距匹配标准托盘的叉取入口高度，保证叉车或者自动堆垛机构叉臂可以顺畅伸入托盘底部完成取放动作。架体顶部设置多组定位挡块，对最高层托盘的横向、纵向位移形成限位，避免堆垛作业时托盘超出架体边界发生坠落风险。架体底部配套一体化的托盘承接底座，底座采用厚钢板折弯焊接成型，两侧设置导向立边，当托盘从输送线送入架体底层时，导向边可以自动修正托盘的对位偏差，让托盘精准停在架体中心位置，底座侧面开设三组对位检测口，可直接安装光电传感器，用于检测托盘是否到位、货物是否超宽，为自动化控制系统提供位置信号。

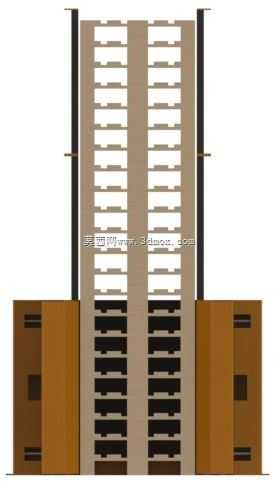

　　货位布局上，两侧架体分别设置数十层独立存储格，每个格口的净空高度统一，适配常规1200mm×1000mm标准欧标托盘的尺寸，格口深度刚好容纳整托货物，托盘放入后前后端都不会伸出架体外轮廓。架体中间的通道宽度按照自动堆垛机的行走边界预留，既不会因为通道过宽浪费仓储空间，也不会因为间隙过小导致堆垛机行走时和架体、货物发生剐蹭。架体侧方的黑色防护栏沿中层货位外侧布置，一方面可以对操作人员形成物理隔离，避免人员误入设备运行区域，另一方面也能防止托盘意外侧滑脱出，护栏的横杆和竖杆都采用螺栓和主立柱连接，后期如果需要调整货位高度、维护内部构件，可以快速拆卸护栏，不需要整体切割架体。

　　安装边界方面，整套设备落地后底部底座直接和车间预埋钢板通过膨胀螺栓固定，不需要额外做复杂的地基施工，架体总高度适配常规厂房的层高，顶部和厂房行车的最低运行位置预留足够安全距离，不会和厂区已有的起重设备发生干涉。架体的左右两侧预留维护通道，人员可以从侧方进入架体周边完成传感器校准、构件紧固、货物盘点作业，底座两端的圆弧过渡结构去除了尖锐棱角，避免车间物流作业时人员磕碰受伤。

　　在功能适配性上，这套结构既可以配合全自动堆垛机、输送线组成无人化立体仓库，完成托盘的自动出入库调度，也可以在半自动化场景下配合手动液压叉车、平衡重叉车完成人工存取作业，架体所有承载构件的受力分布都经过校核，每层横梁的承重余量充足，长期满载堆放也不会出现横梁下挠、立柱变形的问题。架体表面采用喷塑处理，不同功能区域用区分色标识：存储架主体为浅米色，底部输送底座为醒目的工业橙色，外侧防护栏为黑色，现场作业人员可以快速区分设备的不同功能区域，降低误操作概率。整套三维模型完整还原了架体的每一处连接节点、限位结构、安装接口，结构设计人员可以直接基于该模型调整货位层数、适配不同尺寸的非标托盘，也可以对接后续的输送线、堆垛机构做集成布局，在项目前期就能完成干涉检查、空间占位校验，避免现场安装时出现尺寸匹配问题。
