30A三极照明用交流接触器结构设计

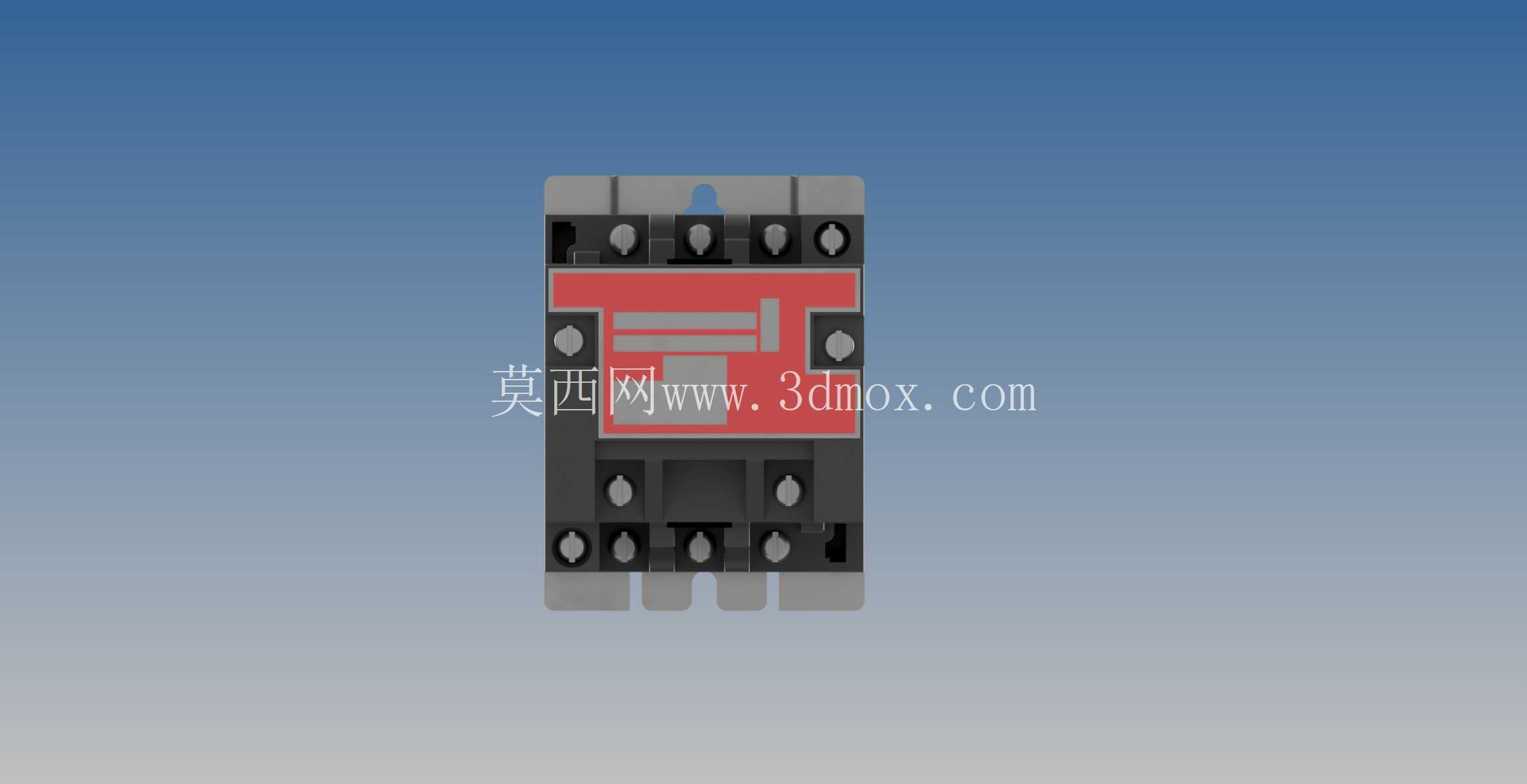

在商用楼宇、工业厂房的照明配电回路里，这类30A三极照明接触器是末端负载投切的核心执行部件，和动力回路用的接触器不同，照明类负载的冲击特性更偏向于冷态启动的短时过流，同时需要长期稳定承载额定工作电流，不会因为长时间闭合出现触点过热、机构卡滞的问题。从结构设计来看，这款接触器采用模块化的塑壳主体，主体外壳选用阻燃级热固性塑料成型，兼顾绝缘性能与结构强度，正面的红色标识区是手动操作指示与状态标识位置，运维人员在现场不需要额外工具，就能通过标识快速判断触点的闭合分断状态。

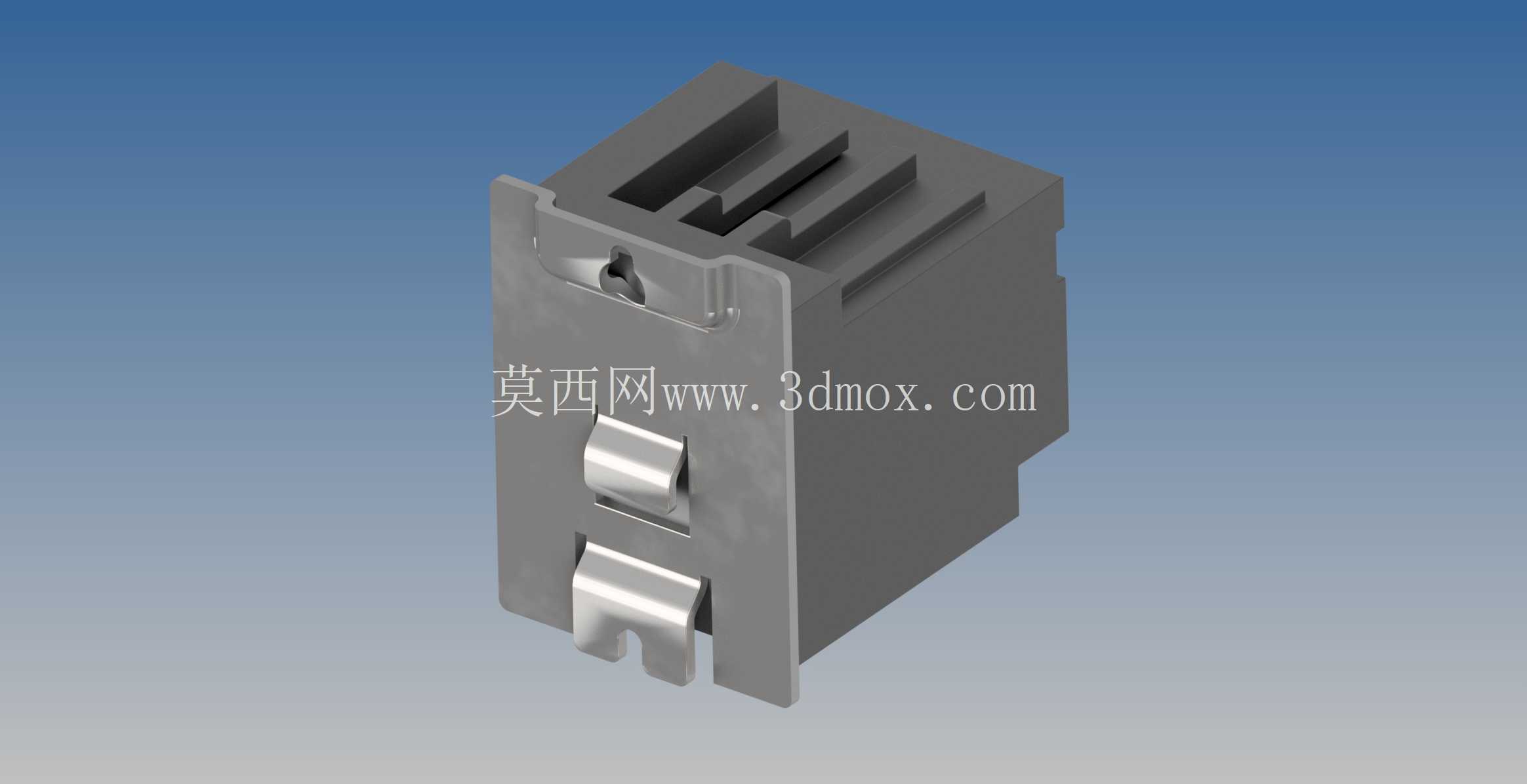

安装结构上，产品背部预留了标准导轨安装的卡扣结构，适配行业通用的35mmDIN导轨安装尺寸，不需要额外打孔固定，在照明配电箱内排布时，可以和同模数的断路器、漏电保护模块并排安装，整体安装边界的宽度控制在3个标准模数单元范围内，高度方向不会超出常规配电箱的内舱深度，接线端子的位置设置在壳体上下两端，采用压线式接线结构，适配6平方毫米及以下的铜芯导线接入，端子处设计有防误触的绝缘挡板，避免接线后裸露带电部分引发安全隐患。

功能设计层面，三极的触点结构可以同时分断三相照明回路的相线，部分场景下也可以调整接线方式实现相线+中性线的分断控制，触点部分采用银合金材质，既保证导通时的接触电阻足够小，减少长期载流的发热损耗，也能耐受照明负载投切时的轻微电弧烧蚀，延长触点的实际使用寿命。内部的电磁驱动机构做了静音优化，因为照明接触器很多时候安装在靠近办公区、公共区域的配电箱内，吸合释放的噪音控制在40分贝以内，不会因为设备动作产生扰民的异响，同时线圈部分做了宽电压适配设计，能在常规控制电压波动范围内可靠吸合，不会因为线路压降出现吸合不到位、触点抖动的问题。

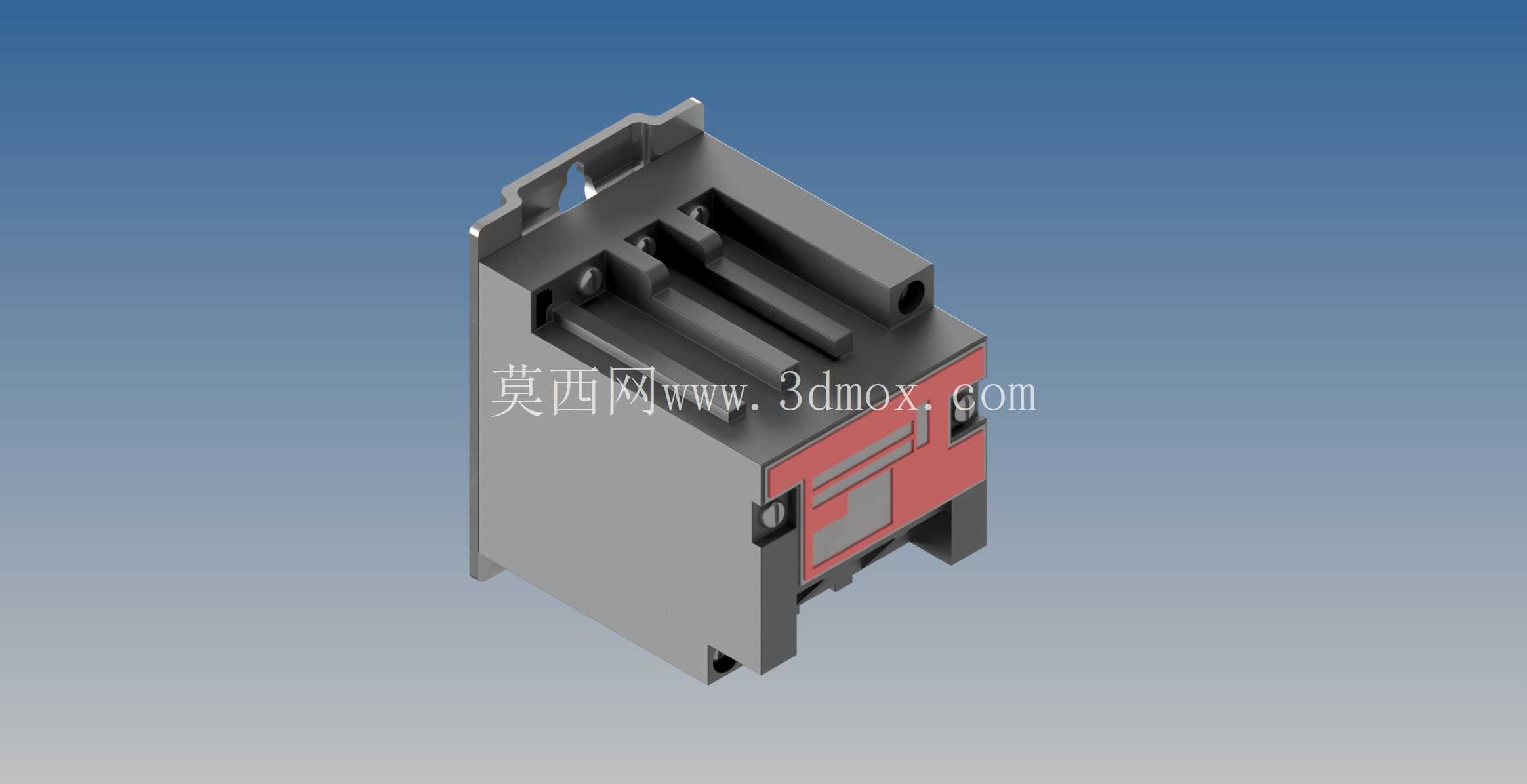

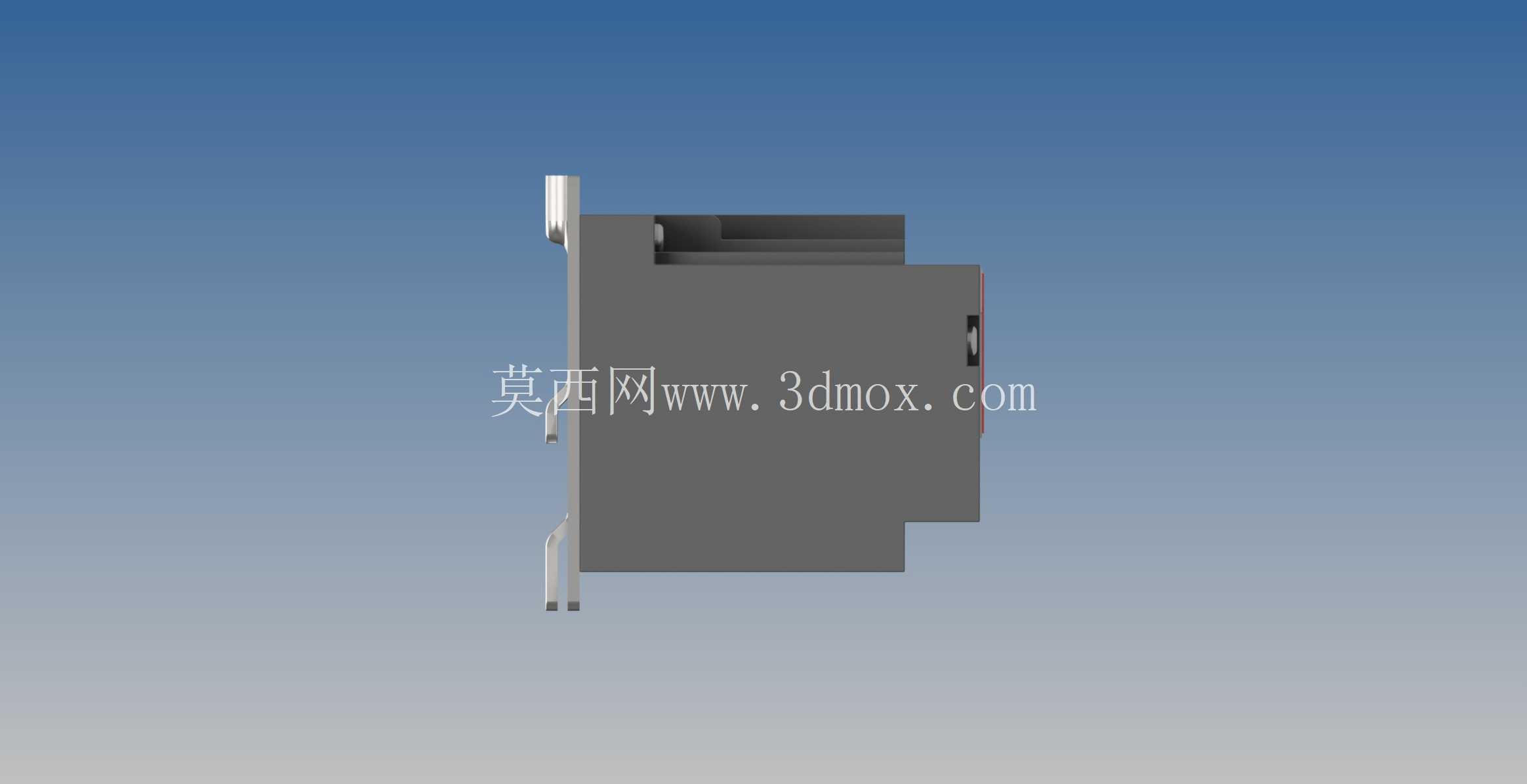

从三维建模的细节来看，壳体的分型面设置在侧面隐蔽位置，装配后不会出现明显的拼缝错位，卡扣结构的配合间隙控制在0.1mm以内，既方便生产时的快速装配，也不会因为间隙过大出现壳体松动的问题。内部的衔铁、触点弹簧、接线端子等零件都做了独立的结构建模，还原了实际装配时的配合关系，比如触点的超程设计、弹簧的预压行程都和实际产品参数一致，在做配电盘的三维布局设计时，可以直接调用这个模型模拟安装排布，检查和周边元器件的安全间隙、接线空间是否足够，避免实际装配时出现干涉问题。

实际应用场景里，这类接触器常配合时控开关、光控传感器、智能照明控制系统使用，实现公共区域照明的自动定时投切、光照度自动控制，相比手动开关，它可以承载更大的负载电流，同时支持远程信号控制，不需要运维人员到现场手动操作，在大型商超、地下车库、工业厂房的照明系统里，能大幅降低运维的人工成本。设计时也考虑了长期工作的散热问题，壳体侧面预留了隐蔽的散热通槽，空气可以在壳体内形成微弱的对流，带走触点和线圈工作时产生的热量，即使在密闭的配电箱内长期满负载工作，壳体表面温度也能控制在标准允许的范围内，不会因为过热加速绝缘材料老化。

和同规格的动力接触器相比，这款照明接触器的结构更紧凑，不需要额外的辅助触点模块（当然也预留了扩展位置，可以根据需求加装辅助触点实现状态反馈），成本控制更贴合照明回路的使用需求，不会出现功能冗余造成的成本浪费。建模时还原了产品的所有外部安装特征，包括背部的导轨卡扣弹性结构、正面的手动操作拨杆位置、接线端子的螺丝孔位深度，在做电气柜的数字化孪生建模、装配工艺模拟时，这个模型可以直接导入使用，不需要再重新测绘外部尺寸，能有效缩短配电设备的设计周期。
