集成多主控板的数控机床主控防护箱

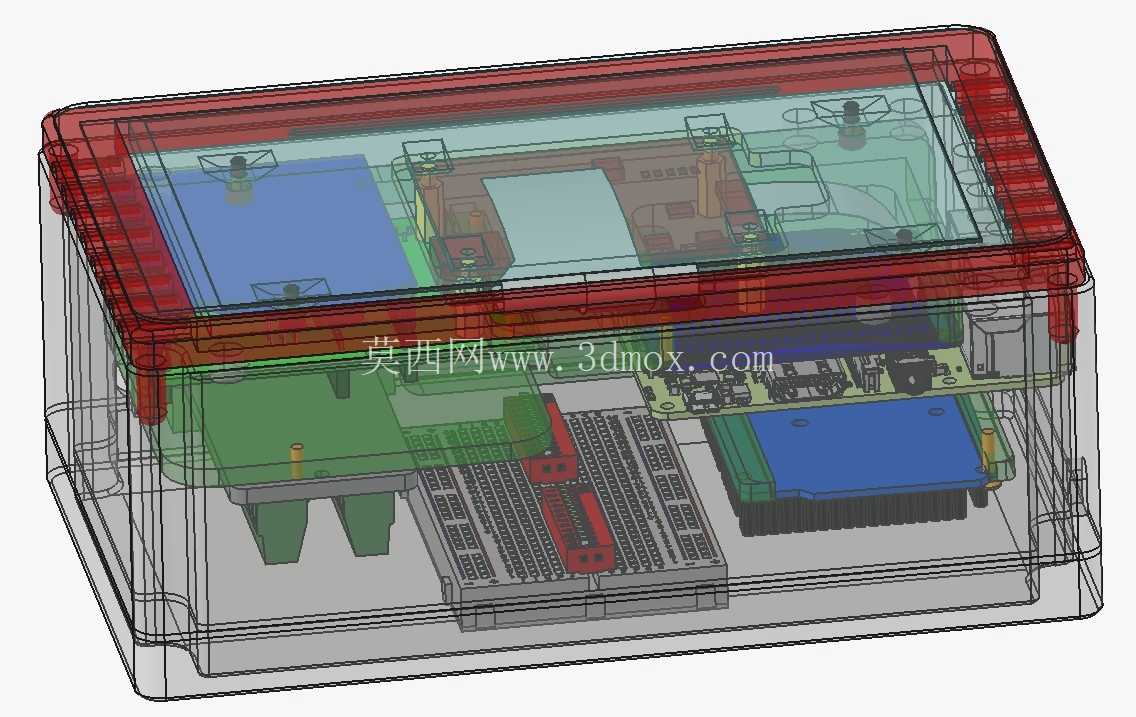

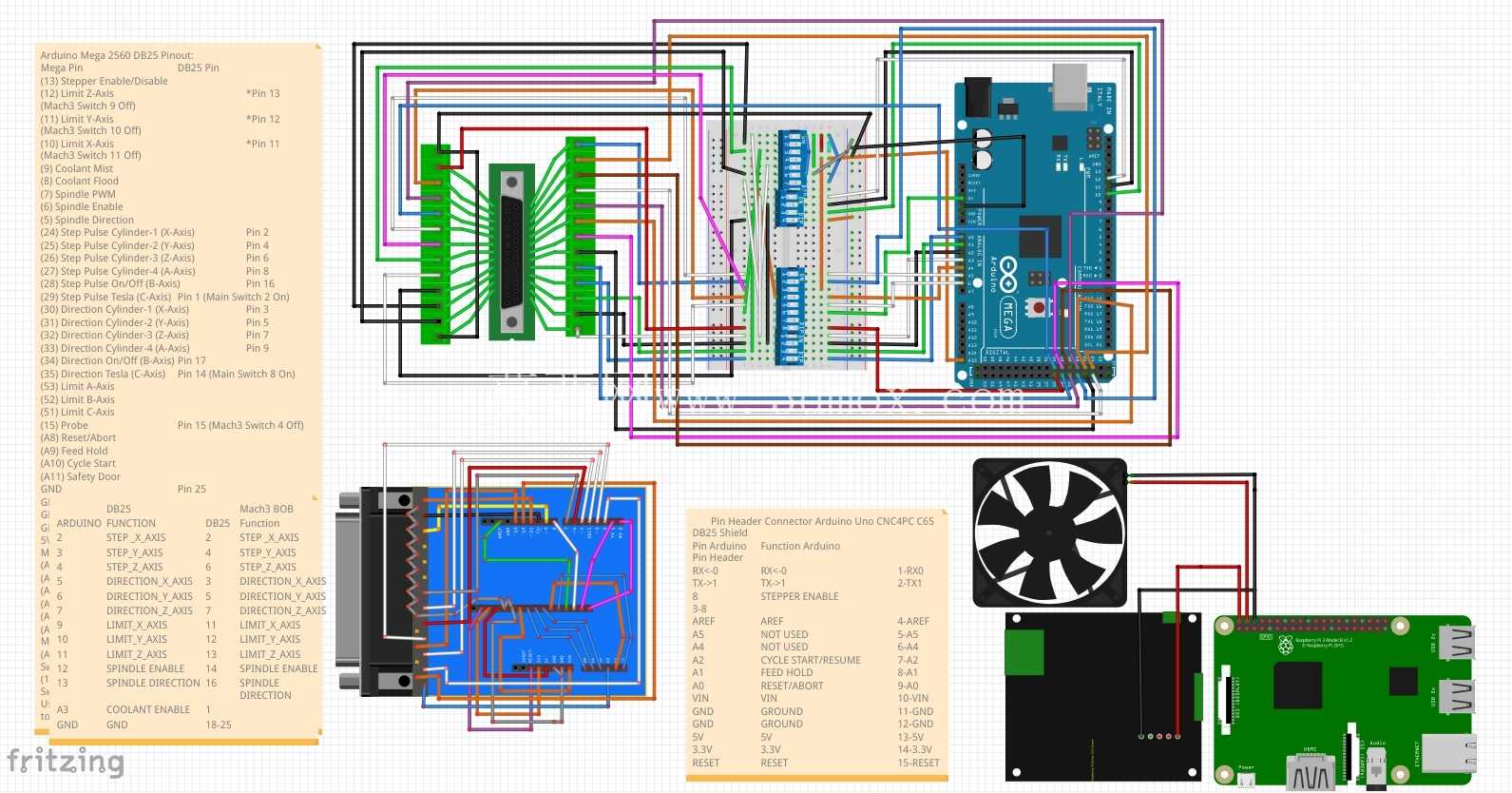

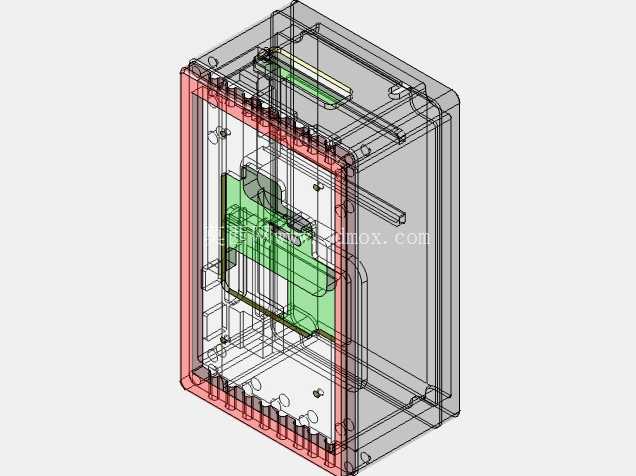

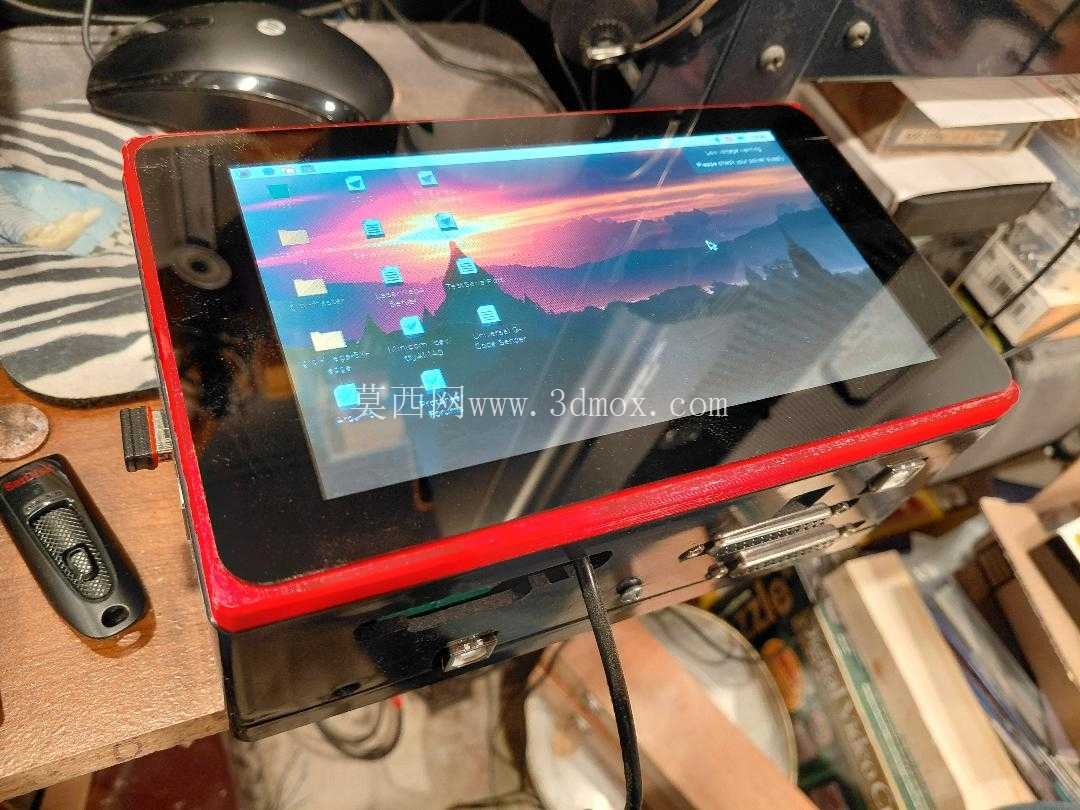

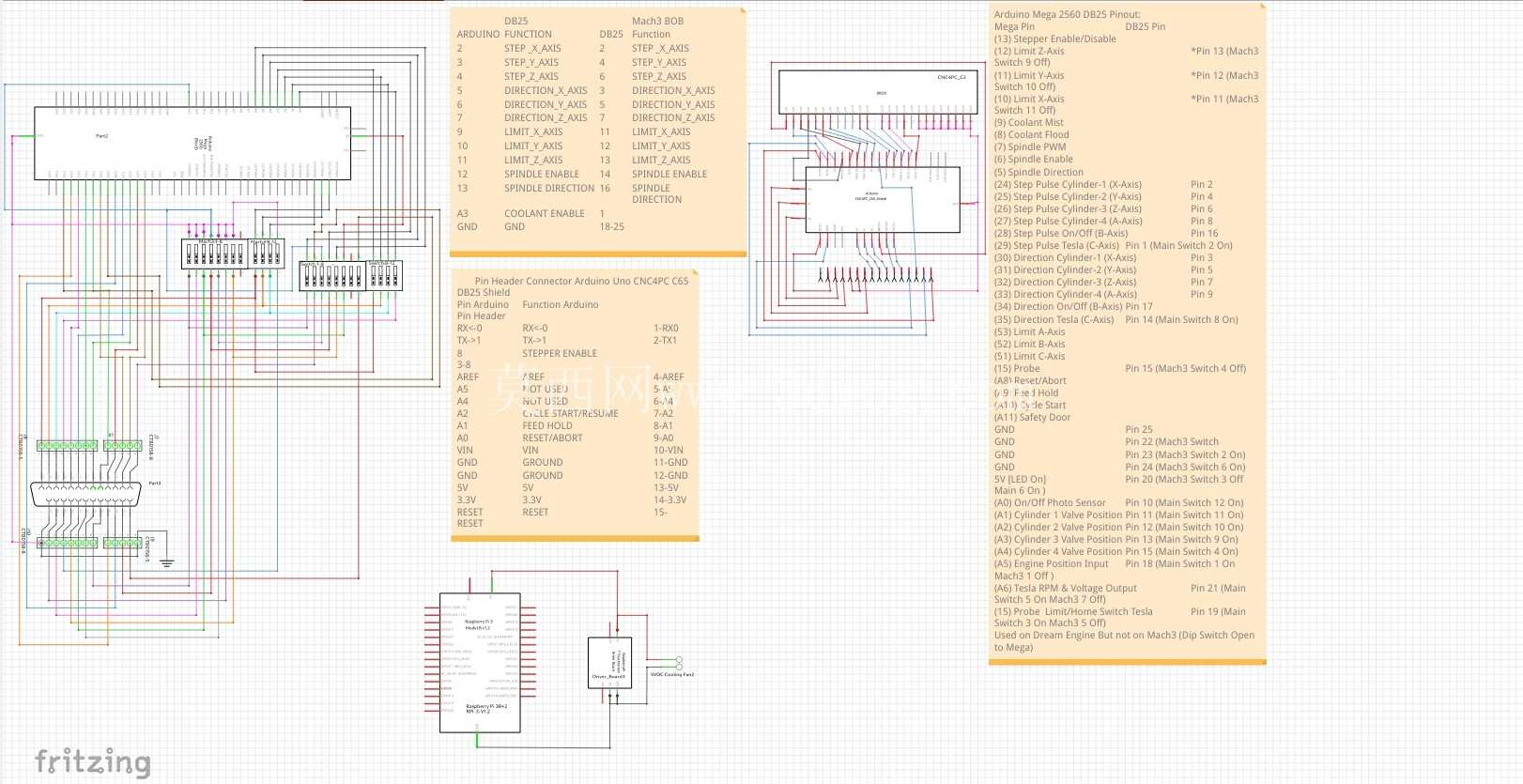

在小型桌面级数控加工设备的电控改造与集成作业中，零散布置的主控板、驱动模块、接口组件往往面临切削液飞溅、金属碎屑侵入、接线杂乱导致的维护困难等问题，这款集成式主控箱正是针对这类现场痛点完成的结构设计。箱体采用上下分层的内部布局逻辑，上层预留了LCD触摸屏的安装位，屏幕区域对应上盖做了透明视窗设计，无需开箱即可查看设备运行参数、切换加工模式，上盖边缘做了阶梯式止口结构，配合红色密封压条能够实现IP54级别的基础防护，阻挡加工过程中产生的细碎铝屑、切削液雾侵入箱体内部损坏电子元件。下层空间做了分区式安装凸台，分别适配Arduino Uno、Mega 2560控制板以及树莓派主控单元的安装孔位，每个板卡位置都预留了足够的走线间隙，避免板卡引脚与金属箱体接触造成短路，同时在驱动模块安装区预留了散热格栅对应的通风间隙，保证长时间运行时的热量能够自然散出。箱体侧面预留了USB接口、以太网接口、DB25并行接口的开孔位置，所有接口开孔都做了翻边处理，既可以增加接口处的结构强度，也能避免穿线时划伤线缆绝缘层，接口位置统一布置在箱体同侧，方便现场布线时将动力线、信号线规整梳理，减少不同线缆之间的信号干扰。从安装边界来看，箱体底部预留了四个沉头安装孔，可直接固定在机床机架的标准铝型材台面上，安装孔距适配主流30系列、40系列铝型材的槽位间距，不需要额外制作转接安装板。箱体的侧壁厚度做了差异化设计，安装接口的侧壁厚度增加2mm，避免频繁插拔接口时造成侧壁开裂，上盖与底座采用卡扣式快拆结构，不需要额外工具即可打开上盖完成板卡调试、接线调整等维护操作，卡扣位置做了隐藏式设计，不会突出箱体表面影响安装空间。在实际应用场景中，这款主控箱可以将原本零散布置在机床不同位置的主控单元、接口模块全部集成在密闭空间内，既能够优化设备整体的外观整洁度，也能大幅降低车间复杂环境下电控系统的故障概率，对于个人DIY数控设备、小型教学用数控铣床、桌面级雕刻机的电控集成来说，这种集成式防护箱的结构设计能够大幅减少现场安装调试的工作量，所有板卡的安装位置都提前做了对位标记，组装时只需要将对应板卡通过铜柱固定在预设凸台上，按照预留的走线槽整理线缆即可，不需要反复测量孔位、调整安装位置。箱体内部还预留了扩展安装位，可以根据实际需求加装继电器模块、信号隔离板等扩展组件，不需要额外改动箱体结构，适配不同配置的数控系统改造需求。
