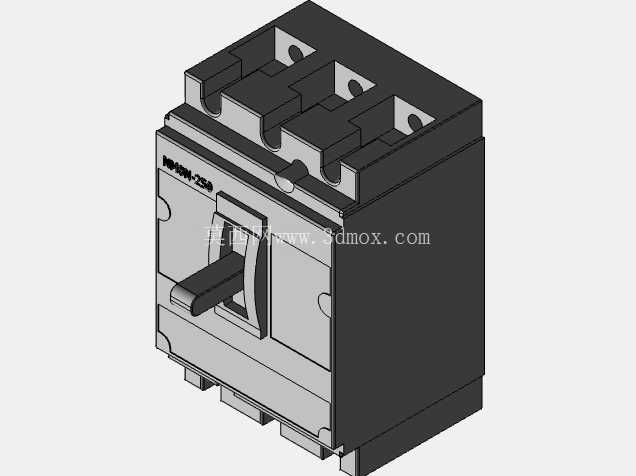

正泰NM8N系列250规格三极塑壳断路器

这款三极塑壳断路器主要应用于低压配电系统的末端配电支路与二级配电进线位置，常见于工业厂房动力柜、商业建筑楼层配电箱、设备配套电控柜等场景，承担配电线路的过载、短路、欠电压保护职能，同时可作为线路的不频繁转换开关使用，避免线路因过载发热引发绝缘老化、因短路电流冲击造成设备烧毁甚至电气火灾事故。从功能特性来看，该款额定电流覆盖250A等级，三极结构可同时分断三相相线，分断能力满足常规工业配电场景的短路电流耐受要求，操作手柄具备明确的分合位置指示，合闸、分闸操作手感清晰，可避免误判开关状态带来的操作风险；本体侧面预留的辅助触点安装位，可扩展信号反馈功能，适配远程监控、联锁控制等智能化配电需求。在设计思路上，建模过程严格遵循塑壳断路器的实际装配逻辑，首先确定操作机构的运动行程边界，保证手柄分合角度与实际产品一致，避免后续做机构运动仿真时出现干涉；灭弧室区域的栅片结构按照实际排布比例还原，虽然三维模型不做灭弧性能仿真，但结构还原度可直接用于配电设备的布局干涉检查；进出线端的接线端子位置、接线螺栓的操作空间都按照实际安装需求预留，保证模型导入柜体装配时，能准确校验电缆弯曲半径、接线工具操作空间是否满足施工要求。外形尺寸方面，模型还原了该款断路器的实际安装尺寸，底部安装孔的孔距、孔径完全匹配标准导轨安装与螺栓固定两种安装方式的要求，本体宽度、高度、深度尺寸可直接用于配电柜内的元器件排布，校验相邻元器件之间的电气安全间隙，避免不同相序的带电部件之间安全距离不足带来的隐患；操作手柄突出本体的高度、进出线端的接线空间尺寸，可用于校验柜内门板与元器件的间隙，保证关门时不会触碰操作手柄，同时接线完成后电缆不会与柜门或其他部件产生挤压磨损。在实际工程选型应用中，这类三维模型可直接嵌入成套配电柜的整体装配模型，提前校验元器件布局合理性，减少现场安装时才发现尺寸干涉、空间不足的问题；对于设备配套的电气设计人员来说，准确的三维模型可帮助完成电控柜的紧凑化设计，在保证电气安全间隙的前提下尽可能缩小柜体体积，降低成套设备的材料成本；建模时对安装卡扣、固定孔位的细节还原，也能帮助结构设计人员提前制作安装板的开孔图，减少后续加工的改图次数。不同于小型断路器的模块化拼接结构，这款塑壳断路器为整体式壳体结构，建模时对壳体的拼接缝、散热槽的位置都做了还原，可用于模拟设备长期运行时的散热空间校验，避免柜内元器件排布过于紧密影响散热，导致断路器长期过热降容运行。
