车载侧部光电式间隙标志灯结构设计

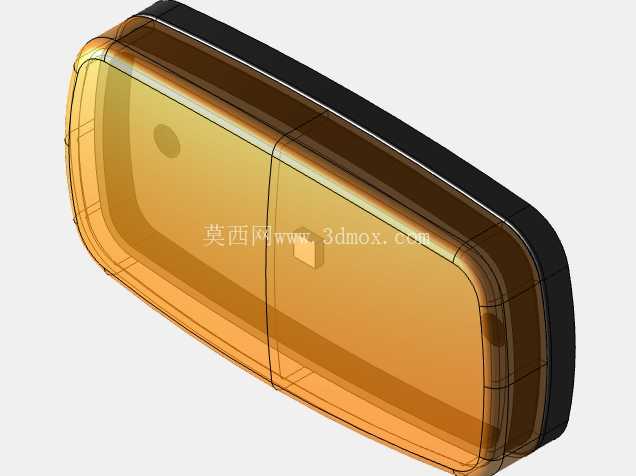

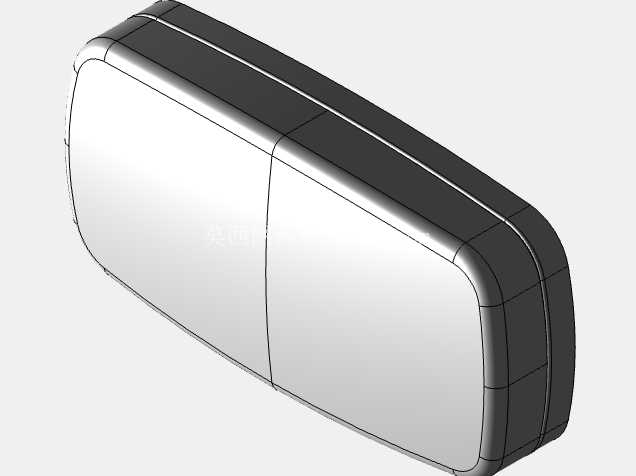

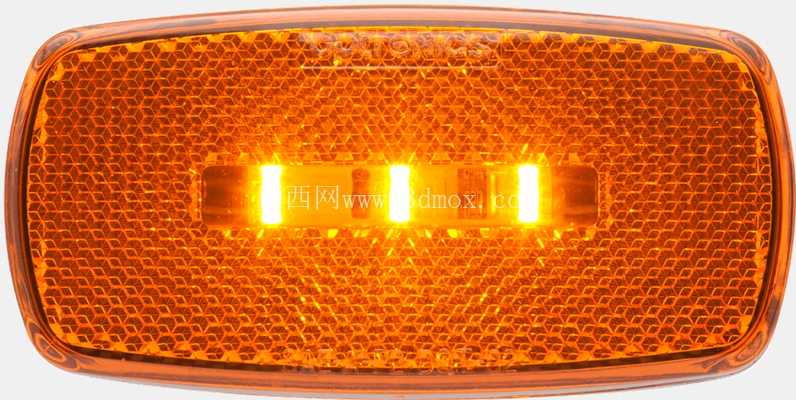

这款侧标志灯主要应用于货运车辆、乘用车辆以及挂车的车身侧围区域，属于车辆被动安全照明系统的核心组成部件，日常行驶过程中承担着示宽提示、间隙标识的核心作用，在雨雾天气、夜间低能见度场景下，能够让周边道路参与者清晰识别车辆的外轮廓边界，规避因视觉盲区导致的剐蹭、碰撞事故，尤其在车辆变道、靠边停靠、低速通过狭窄路段时，清晰的侧部标识能够大幅降低周边车辆、行人的判断误差。从功能设计层面来看，这款标志灯采用光电式LED发光方案，区别于传统的卤素光源结构，三颗独立排布的LED发光单元配合内部带蜂窝纹理的配光透镜结构，能够实现光线的均匀漫反射，既保证了侧方180度范围内的可视角度要求，又避免了局部亮度过高造成的眩光问题，不会对相邻车道驾驶员的视线造成干扰。透镜表面的蜂窝状微结构是经过反复配光验证设计的，每一个微小的六边形棱面都承担着光线折射分配的作用，能够将LED发出的点光源打散成均匀的面发光效果，同时满足法规要求的不同角度下的发光亮度阈值，不会出现局部暗区或者亮度过剩的问题。外壳采用耐候性工程塑料材质，外边缘做了圆弧过渡处理，既能够降低车辆行驶过程中的风阻系数，也能避免尖锐棱角在碰撞过程中对行人造成二次伤害，整体的橙红色透光壳体符合机动车外部照明装置的色度要求，在未点亮状态下也能通过壳体本身的颜色起到静态标识作用。从安装边界来看，这款标志灯的整体轮廓为带圆角的矩形结构，背部预留了标准的卡扣安装位与接线引出槽，安装时不需要在车身侧围做额外的打孔改造，能够直接适配多数商用车、乘用车侧围的预留安装位，安装面做了微弧度处理，能够和车身侧围的曲面实现紧密贴合，配合背部的密封胶圈结构，可以达到IP67级别的防水防尘要求，能够应对高压水枪冲洗、雨雪天气浸泡、扬尘路段长期使用等复杂工况，不会出现内部进水起雾、电路短路的问题。设计过程中重点考虑了长期使用的可靠性问题，LED发光单元的驱动电路做了恒流处理，能够适配车辆12V/24V的宽电压输入范围，不会因为车辆启动时的电压波动、发电机输出电压不稳造成LED烧毁或者亮度衰减，整体的无灯丝结构也让灯具的抗振动性能大幅提升，能够适应车辆在非铺装路面行驶时的持续振动工况，不会出现传统卤素灯容易出现的灯丝震断故障。灯具的内部反光结构做了黑色哑光处理，能够吸收不必要的杂散光，让有效发光区域的光线边界更加清晰，不会出现光线溢散导致的标识边界模糊问题，正面的透明罩表面做了硬化处理，具备抗紫外线、耐刮擦的特性，长期在户外暴晒环境下使用不会出现壳体发黄、透明度下降的问题，也能抵御行驶过程中飞溅的小石子冲击，不会轻易出现壳体开裂的情况。在结构装配层面，这款标志灯采用超声波焊接工艺实现上下壳体的密封连接，相比传统的胶粘工艺，焊接后的接缝强度更高，密封性能更稳定，长期使用不会出现胶层老化开裂、密封失效的问题，整体的装配公差控制在0.1mm以内，既保证了各部件之间的配合精度，也避免了公差累积导致的装配错位、配光偏移问题。从实际使用场景出发，这款标志灯除了常规的道路行驶示廓作用外，在车辆临时停靠路边时，配合车辆的小灯电路持续点亮，能够对过往的非机动、行人起到明确的警示作用，尤其在没有路灯的城郊路段、乡村道路上，清晰的侧部标识能够大幅提升临时停靠时的安全性。设计时也充分考虑了维修替换的便利性，整体采用模块化设计，灯具本身为独立总成件，出现故障时不需要拆解周边的车身覆盖件，只需要从外侧撬动即可完成拆卸替换，单颗灯具的替换作业时间不超过5分钟，能够大幅降低后期的维护成本。
