高2000宽1200深600电气面板柜体结构

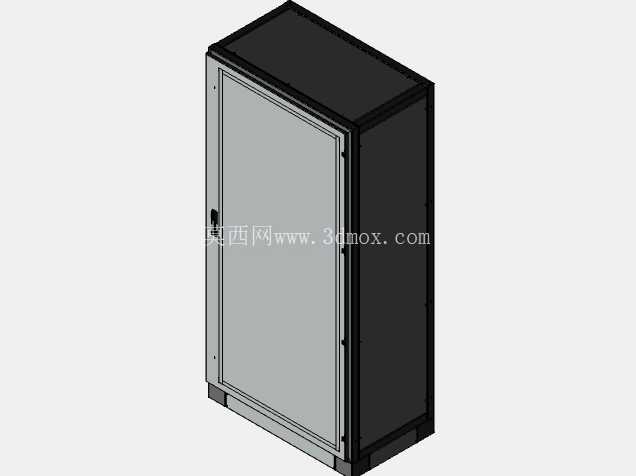

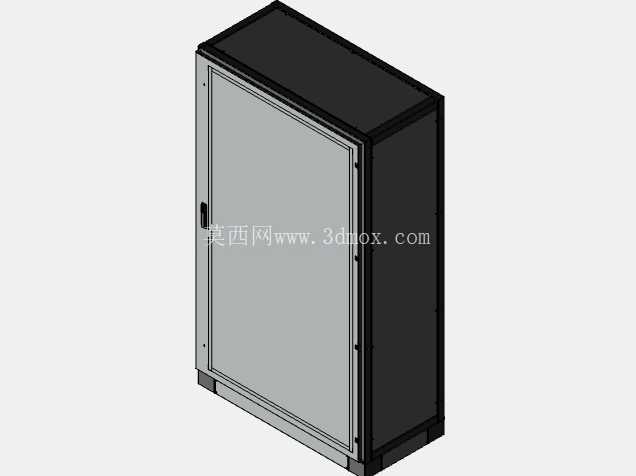

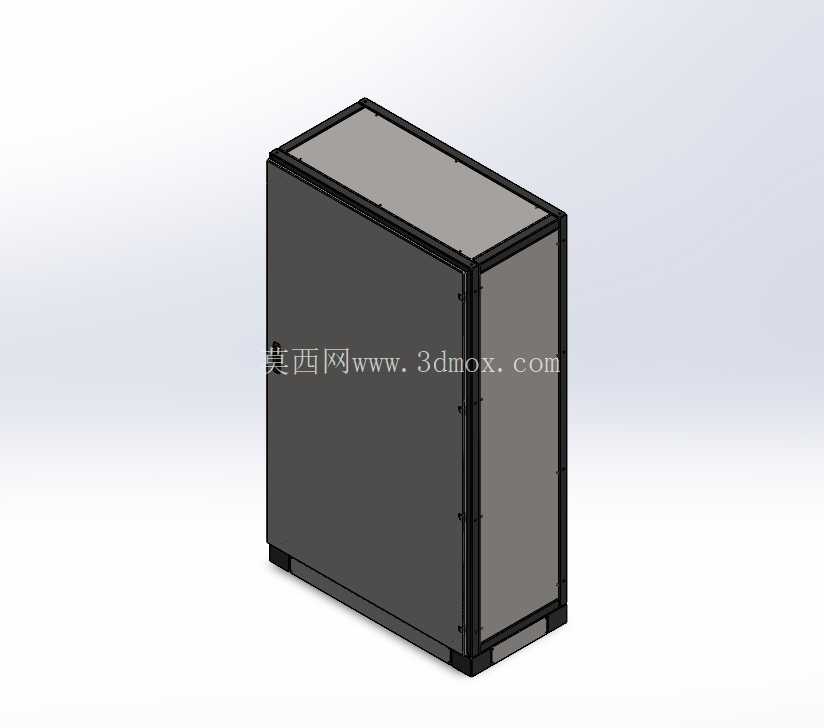

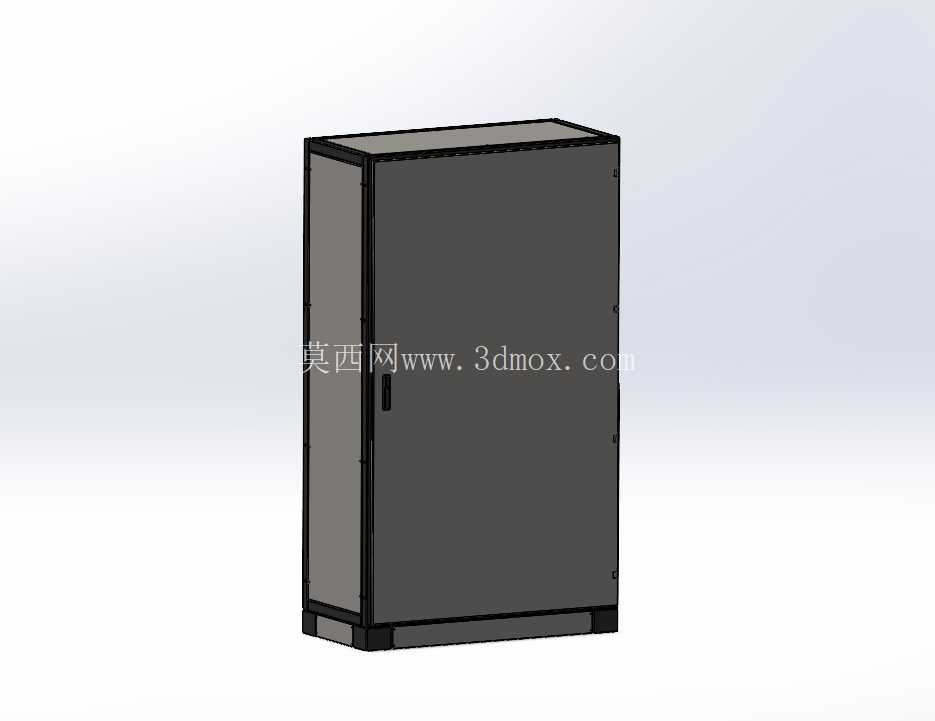

这款电气面板单元的结构设计，首先锚定工业现场的安装边界条件，整体外形尺寸锁定为高2000毫米、宽1200毫米、深600毫米，这个尺寸区间是经过多场景适配验证的——既可以单柜独立落地安装在车间靠墙的配电区域，也能多柜并排拼接组成低压配电组柜，适配厂房改造、产线升级、新建厂区配电间等多种场景的预留安装空间，底部预留的100毫米高基座结构，既可以隔绝地面潮气侵入柜内，也方便现场施工时调整柜体水平度，无需额外焊接安装底座，减少现场施工的工作量。

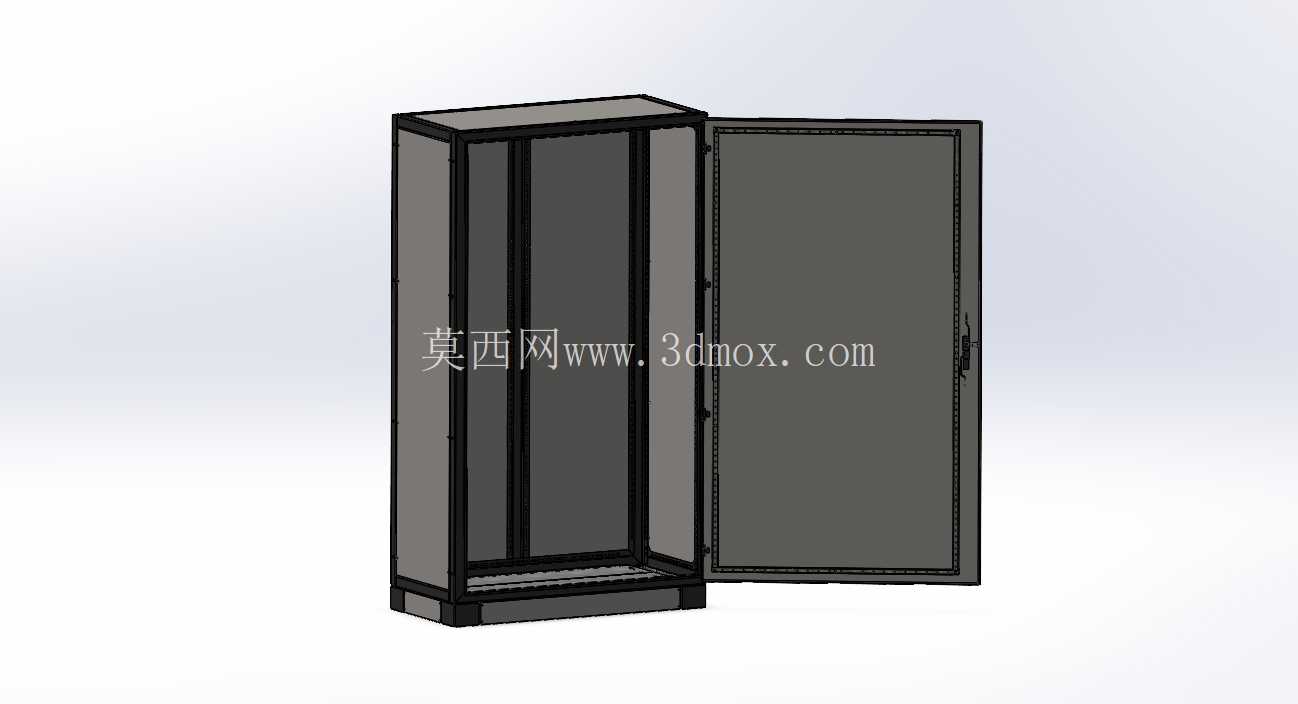

从实际用途来看，这类柜体主要承担工业现场低压回路的配电控制、信号中转、电气元件集成安装的功能，内部预留的安装梁间距按照通用电气元件的安装模数设计，可兼容断路器、接触器、继电器、端子排等常规低压电器的安装，柜门内侧预留的走线槽安装位，可规整布置二次回路控制线，避免柜内走线杂乱影响后期检修。柜门采用单开门结构，门体与柜体框架的铰链采用暗藏式设计，既保证柜体正面的平整度，也能避免铰链突出在运输、安装过程中发生磕碰变形，柜门配备的嵌入式门锁，可在柜门关合后实现多点锁紧，保证柜门与柜体框架的贴合度，降低车间粉尘、水汽进入柜内的概率，适配多数普通工业车间的防护需求。

设计思路上，整个柜体采用拼装式框架结构，所有板件的连接孔位均做了统一模数化处理，框架型材采用标准九折型材截面，在保证柜体整体结构强度的前提下，尽可能减少材料的冗余用量，降低柜体自重。柜体的侧板、顶板、底板均采用可拆式设计，后期如果需要在柜体侧面加装进出线格兰头、或者顶部加装散热风机，都可以直接拆卸对应板件进行开孔加工，无需破坏整体框架结构。柜内的安装板采用可前后调节的固定结构，可根据安装元件的深度调整安装板位置，预留足够的接线空间，避免元件安装后柜门无法正常关合。

在实际工程应用中，这类柜体的尺寸适配性很强，600毫米的深度不会占用过多车间通道空间，1200毫米的宽度可以容纳足够多的回路元件，2000毫米的高度符合成年人站立操作的视线高度，柜门上预留的元件安装位，可以加装指示灯、操作按钮、显示屏等人机交互元件，操作人员无需打开柜门即可观察设备运行状态、进行常规启停操作。柜体表面采用哑光喷塑处理，既可以提升柜体的防锈耐腐蚀能力，也不会在车间照明环境下产生反光，影响操作人员观察柜面元件状态。

考虑到现场安装的实际需求，柜体顶部预留了吊环安装孔位，方便车间吊装作业时直接穿入吊环进行整体吊装，无需额外捆绑柜体，避免吊装过程中板件变形。底部的基座上预留了固定安装孔，可通过膨胀螺栓直接固定在水泥地面上，保证柜体安装后的稳定性，即使柜内安装较重的变压器、大容量断路器等元件，也不会出现柜体倾斜的问题。所有板件的折边均做了圆角处理，避免安装、检修过程中锋利的板边划伤操作人员，符合电气设备的安全设计规范。

从结构建模的角度来看，整个柜体的所有特征均采用参数化设计，每个板件的厚度、安装孔位间距、框架型材尺寸都可以根据实际需求进行调整，比如需要更大深度的柜体时，只需调整框架的深度参数，对应的侧板、顶板、底板、安装板的尺寸会同步更新，无需重新绘制每个零件，可大幅缩短同系列不同规格柜体的设计周期。门体与柜体之间预留的密封胶条安装槽，可根据防护等级需求加装不同厚度的密封胶条，满足不同应用场景的防护要求，无需对门体结构做大幅修改。
