Heltec无线追踪器结构设计方案

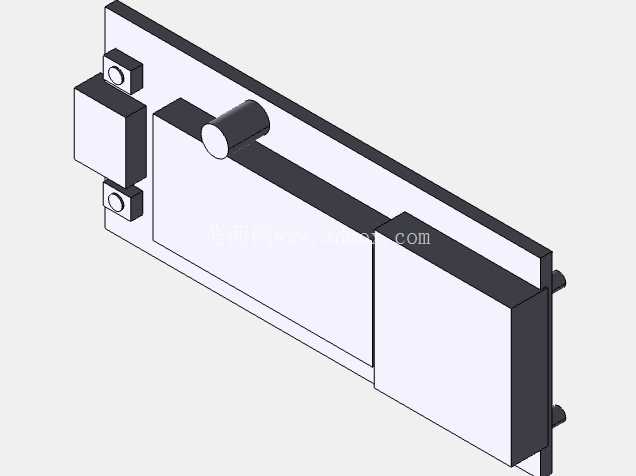

该无线追踪器的结构设计围绕户外资产定位、人员随身追踪、小型设备防盗等实际场景展开，在做结构排布时首先考虑了安装适配性，整体采用长条形薄型壳体方案，主体壳体厚度控制在较薄区间，可适配狭窄安装空间，不管是粘贴在设备内壁、固定在工装夹具侧面，还是嵌入小型载具的预留槽位都能适配，不会因为壳体凸起过多影响周边部件排布。壳体侧边预留的两个带孔固定耳是核心安装结构，孔位尺寸匹配常用的M2自攻螺丝规格，安装时不需要额外做转接支架，直接通过螺丝就能将整机固定在安装基面，固定耳与主壳体做了加强筋过渡，避免安装拧紧时出现固定耳断裂的问题，同时固定耳的位置做了下沉设计，螺丝拧紧后螺帽不会突出壳体表面，不会额外占用安装空间。

功能结构排布上，壳体一端预留了圆柱形天线安装位，该位置做了局部凸起，既给内置通讯天线留出足够的净空区域，避免金属壳体遮挡信号影响定位与通讯效果，也能在装配时快速定位天线模块，减少装配对位的时间。壳体侧面的接口区域做了下沉式防护设计，接口周边的壳体高出接口端面0.8mm左右，日常使用中如果设备发生磕碰，首先接触的是壳体边框，不会直接撞击接口导致接口松脱损坏，同时这个下沉结构也能给后续加装防水胶圈预留位置，满足轻度户外使用的防泼溅需求。

内部腔体的分隔设计考虑了不同元器件的排布需求，主腔体区域用来放置核心通讯与定位主板，腔体内部做了0.5mm高的定位柱，主板装配时直接卡在定位柱上，不需要额外打胶就能完成初步固定，后续生产时可以根据产能情况选择卡扣固定或者打胶加固的方式。靠近天线的独立小腔体用来放置电池模块，该腔体与主板腔体之间做了隔断筋，一方面可以避免电池鼓包后挤压主板造成元器件损坏，另一方面也能在装配时快速区分电池与主板的安装区域，减少装反、错装的概率。

壳体的合盖方式采用上下盖卡扣配合侧边螺丝固定的方案，上下盖的拼接缝做了错位止口设计，拼接时止口互相咬合，既可以提升壳体的整体结构强度，避免摔落时上下盖脱开，也能阻挡大部分灰尘从拼接缝进入腔体内部，日常使用环境下不需要额外做密封处理就能满足普通防尘要求。侧边的固定螺丝隐藏在壳体侧面的凹槽内，装配完成后螺丝不会外露，既保持了外观的整体性，也能避免螺丝长期暴露在潮湿环境下出现生锈的问题。

在做结构校核时，重点考虑了日常使用中的跌落防护，壳体四个边角都做了R2的圆角过渡，跌落时圆角可以分散冲击力，减少边角开裂的风险，同时壳体内部的元器件安装位都预留了0.3mm的缓冲间隙，即使壳体受到冲击发生轻微形变，也不会直接挤压到内部的元器件。整个结构没有采用复杂的异形曲面，所有壳体特征都符合注塑成型的工艺要求，拔模角度统一设置为1.5度，不需要做特殊的滑块抽芯结构，量产时模具成本更低，成型效率更高，后续如果需要调整壳体长度，只需要修改中间直段部分的尺寸，两端的安装结构、天线位、接口位都可以直接复用，能快速衍生出适配不同电池容量、不同功能模块的版本，适配更多的使用场景。
