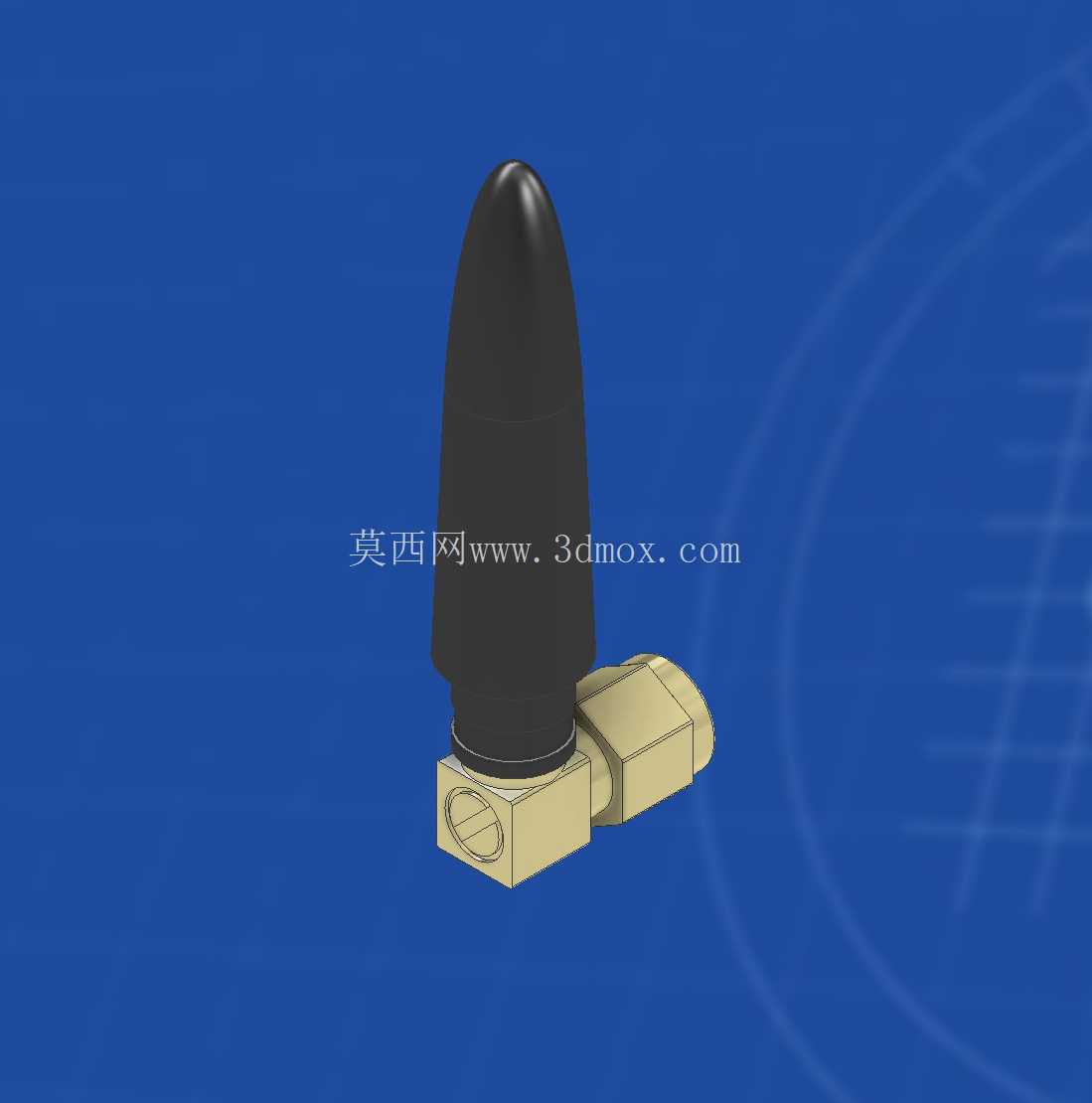

RFD868ux直角弯头90度通讯天线结构

这款直角弯头天线的结构设计，核心是为了解决狭小设备舱内的天线安装干涉问题，在工业遥测、无线数传场景里，很多测控终端的安装位置紧贴机柜内壁、设备金属壳体，直式天线安装后要么突出高度过大易被磕碰，要么信号被金属结构遮挡导致传输衰减严重，90度弯头的结构刚好能让天线辐射段平行于设备壳体表面布置，既压缩了垂直方向的安装突出尺寸，也能避开金属安装面的近场遮挡，优化信号辐射方向。从结构细节来看，天线的接头部分采用标准同轴连接结构，弯头内部做了同轴芯线的90度转向过渡，保证阻抗连续，避免转角处的信号反射损耗，接头的金属基座采用黄铜材质加工，表面做镀镍处理，兼顾导电性能与防氧化能力，基座上加工有标准的外螺纹与六角拧动面，安装时可以用扳手直接卡紧六角面完成紧固，不需要额外夹持天线辐射段，避免安装过程中损坏内部振子结构。天线的外罩采用耐候性工程塑料注塑成型，顶部做圆弧过渡的子弹头造型，一方面是降低风阻，在户外安装场景下减少风载对天线根部的力矩，避免长期振动导致接头松动，另一方面圆弧造型没有尖锐棱角，在设备运输、安装过程中不会划伤操作人员，也不会和周边线缆、结构件产生勾挂。设计阶段首先要确定的是安装边界尺寸，接头的螺纹规格匹配常用的SMA同轴接口标准，弯头的转向半径控制在极小范围内，保证安装后接头根部到天线辐射段的水平偏移量不会超出设备外壳的安装凸台范围，不需要额外在设备外壳上开大尺寸的避让孔；天线辐射段的长度是根据868MHz频段的波长做的匹配设计，外罩的壁厚均匀，控制在1.2mm左右，既保证结构强度，也不会因为塑料层过厚导致信号透波损耗增大。在实际应用场景里，这类天线常配套在工业遥测终端、无线数据采集节点、远程测控设备上，比如厂区内的设备状态无线监测节点、仓储环境的温湿度遥测终端、户外管网的压力监测设备，这类设备往往安装位置紧凑，周边金属结构多，直式天线安装后要么容易被过往的设备、人员碰断，要么信号方向被金属壳体遮挡，90度弯头的结构可以根据安装现场的空间情况，旋转接头调整天线的指向，让辐射段朝向信号传输的最优方向，不需要改动设备本身的安装孔位。结构建模的时候，要重点处理弯头内部的同轴过渡结构，芯线的转弯处要做圆弧过渡，不能出现直角弯折，避免高频信号传输时的阻抗突变；金属基座和塑料外罩的配合位置做了止口结构，装配时外罩可以直接扣合在基座的止口上，配合密封胶圈就能达到基础的防尘防水能力，满足户外安装的防护要求；天线辐射段的内部振子和同轴芯线采用压接加焊接的固定方式，保证振动环境下的连接可靠性，不会因为长期的风振、设备振动出现焊点脱落的问题。安装尺寸方面，接头螺纹的有效啮合长度控制在标准范围内，保证安装后接头和设备底座的连接强度足够，不会因为外力拉扯导致接头脱落；天线整体的垂直高度在弯头转向后，比同规格直式天线降低了近三分之二，在设备堆叠安装、机柜内部密集布置的场景下，不会和上层的设备、线缆产生干涉；六角拧动面的尺寸符合标准扳手的开口尺寸，现场安装不需要专用工具，用普通的活动扳手或者开口扳手就能完成紧固作业，降低现场安装的工具要求。另外，塑料外罩的表面做了细磨砂处理，避免户外长期日晒后表面出现反光，也不容易积留灰尘，长期使用不会因为表面积灰导致信号衰减；金属基座的棱角处都做了小倒角处理，安装时不会划伤操作人员的手部，也不会割伤连接的同轴线缆外皮。在结构验证阶段，需要重点考核弯头位置的结构强度，在天线辐射段施加规定的侧向力矩时，弯头内部的同轴结构不能出现变形，芯线不能出现位移，保证信号传输性能不受影响；同时接头和外罩的连接位置要做拉拔测试，保证外罩不会因为外力拉扯从基座上脱落。这类弯头天线的设计没有冗余的结构，所有的造型细节都是围绕安装便利性、信号传输可靠性、环境适应性来做的，没有多余的装饰性结构，完全服务于工业场景下的实际使用需求。
