高扭矩775有刷直流电机结构设计

在小型动力执行部件的选型与结构设计工作中，775规格有刷直流电机是应用覆盖度极高的一款成熟动力单元，很多刚接触小型设备开发的结构工程师容易只关注其电压、转速参数，忽略安装边界与负载匹配的细节，实际落地项目时很容易出现安装干涉、负载扭矩不足、轴连接失效等问题。这款圆柱型结构的有刷电机，采用紧凑的同轴布局设计，输出轴直径为5mm，轴伸长度匹配常规的联轴器、同步带轮、齿轮安装尺寸，不需要额外做轴径转接就能适配绝大多数小型传动机构的连接需求，能大幅缩短非标设备的动力端设计周期。

从实际应用场景来看，这类电机的使用场景跨度极大，在桌面级DIY数控设备中，它常被用作主轴动力或者进给轴驱动，搭配对应的减速组就能实现足够的切削扭矩，加工软金属、塑料、木材等材质的工件；在小型移动机器人、AGV小车的驱动轮组设计中，搭配行星减速箱之后，能输出足够的爬坡扭矩，同时保持较小的安装体积，不会占用过多的车体内部空间；在手持电动工具领域，比如小型充电钻、迷你角磨机、电动螺丝刀的设计中，这款电机的高扭矩特性能满足工具的负载作业需求，圆柱形的外壳也方便做握持结构的包裹设计，兼顾结构强度与握持手感。

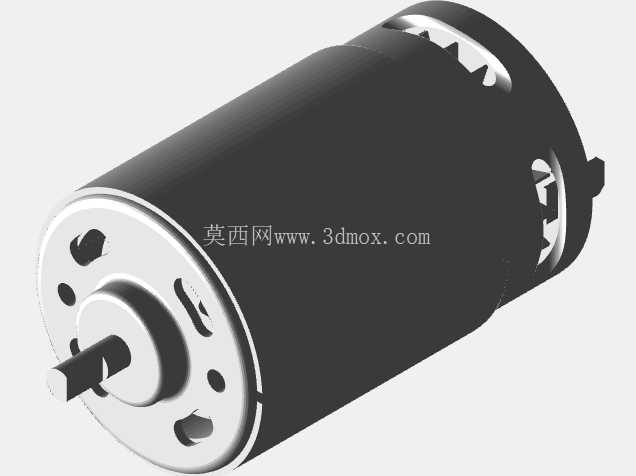

设计这款电机的三维结构时，首先要明确安装边界的约束：电机主体为标准圆柱外形，外壳的安装固定位分布在前端盖的安装孔位上，端盖上的通孔位置、孔径都有统一的行业通用尺寸，做安装法兰设计时可以直接匹配这些孔位做定位，不需要额外做定制转接件；后端盖的通风槽位置要预留足够的散热空间，不能在结构设计时将通风槽完全遮挡，否则长时间高负载运行时会出现碳刷过热、绕组温升超标的问题，直接缩短电机的使用寿命。输出轴的同轴度是结构设计时需要重点校核的部分，轴的中心与电机外壳圆柱面的同轴度公差要控制在合理范围内，否则连接传动件之后会出现径向跳动，轻则带来运行噪音，重则导致传动件磨损加快、轴承负载异常。

从功能特性来看，这款电机支持12V到24V的宽直流电压输入，不同电压下对应的空载转速、堵转扭矩有明确的对应曲线，做选型匹配时不能只看标称的最大功率，要结合实际作业的持续负载率来选择供电电压，如果是长时间持续运行的工况，要适当降低供电电压预留扭矩余量，避免电机长时间处于堵转临界状态；如果是短时冲击负载的工况，可以在额定电压范围内适当提高供电电压，获得更好的动态响应性能。电机的碳刷结构为可更换设计，端盖的碳刷窗口预留了操作空间，做整机结构设计时不要将碳刷窗口封死，方便后期维护时更换碳刷，延长整个动力单元的使用寿命。

在做安装结构设计时还要注意，电机外壳的圆柱面可以做辅助定位，搭配对应的抱紧式安装座就能实现额外的固定支撑，对于震动较大的应用场景，比如手持打磨设备、小型冲击类工具，仅靠前端盖的螺丝固定容易出现螺丝松动的问题，增加圆柱面的抱紧结构能大幅提升固定可靠性，同时还能吸收一部分运行时的震动，降低整机的震动噪音。电机的出线端位于后端盖侧面，走线时要预留足够的线长余量，避免电机安装固定之后线材被拉扯，导致接线端子脱落或者线材绝缘层破损，出线位置可以做对应的走线槽结构，将线材固定在设备机架上，避免运行时线材与运动部件发生干涉。

很多工程师在做三维建模时容易忽略电机本体的重量参数，这款电机因为采用金属外壳与绕组结构，整体重量在同规格电机中属于偏重的水平，在做移动类设备的重心设计时，要将电机的重量纳入重心计算，尽量将电机布置在靠近设备重心的位置，避免出现头重脚轻的问题，影响设备的运行稳定性。另外，电机的运行噪音主要来自碳刷与换向器的摩擦、轴承的转动以及风叶的风噪，做静音要求较高的设备设计时，可以在电机外壳与安装座之间增加减震橡胶垫，阻断震动的传递路径，同时在通风位置设计消音结构，在不影响散热的前提下降低运行噪音。
