11KW交流伺服主轴电机结构设计

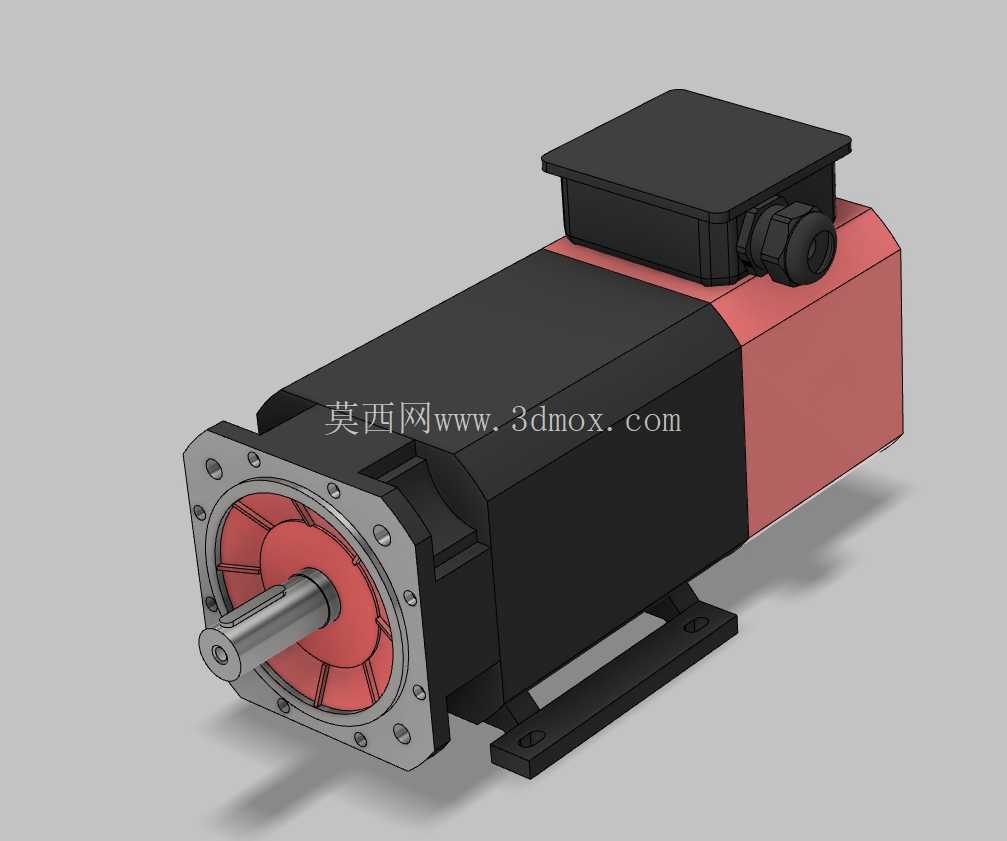

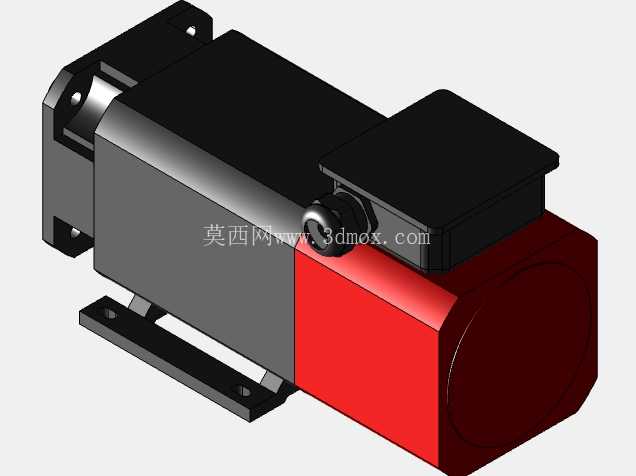

这款11KW功率等级的交流伺服主轴电机，主要面向金属切削机床、高速加工中心、数控雕铣设备等需要宽调速范围、恒功率输出特性的主轴驱动场景，在实际产线应用中，可替代传统异步主轴电机搭配变频驱动的方案，弥补普通异步电机低速扭矩不足、高速段功率衰减快、位置控制精度差的短板，适配需要刚性攻丝、主轴定向停刀、C轴联动进给的加工工序。从结构设计逻辑来看，整机采用方形机座搭配底脚安装的结构形式，区别于普通圆机座伺服电机的安装适配性，方形壳体的加强筋结构在提升整机刚性的同时，可增大壳体与空气的接触面积，强化自然对流散热效果，机座尾段预留的独立接线盒采用侧向出线设计，接线盒与机座之间做了密封止口结构，可避免加工现场的切削液、金属粉尘侵入接线腔，适配车间复杂的加工工况。输出端采用法兰式安装止口搭配平键输出轴，法兰端面的安装孔采用圆周均布设计，可直接与机床主轴箱的安装面对接，输出轴的轴伸尺寸、轴肩定位高度均匹配通用机床主轴的连接公差要求，无需额外制作过渡转接套即可完成装配，轴端的密封结构采用双唇口骨架油封，可阻挡主轴箱内的润滑油顺着轴伸渗入电机内部。电机本体的定子绕组采用F级绝缘结构设计，转子部分做了高精度动平衡校正，平衡等级达到G2.5级，可支撑最高额定转速下的平稳运行，避免高速运转时产生的振动传递到机床主轴端，影响工件加工的表面粗糙度。从安装边界尺寸来看，底脚安装孔的孔距、安装孔的孔径、轴中心高均符合同功率等级主轴电机的通用安装尺寸规范，可直接替换现有设备上的同规格主轴电机，无需对设备的安装基座做二次改造，降低设备升级改造成本。机座侧面的散热筋沿轴向排布，可引导冷却空气沿轴向流动，带走定子绕组产生的热量，即使在长时间满负荷切削的工况下，也能将绕组温升控制在绝缘等级允许的范围内，避免过热导致的绕组老化、绝缘失效问题。后端的编码器安装腔采用独立密封结构，内置的位置反馈元件可实时反馈转子位置与转速信号，配合伺服驱动器可实现0.001度级的位置控制精度，满足主轴定向、刚性攻丝等工序的控制要求，区别于普通变频电机无位置反馈的开环控制模式，这款伺服主轴电机可实现低速段1.5倍额定扭矩输出，在重切削粗加工工序中可提供足够的切削扭矩，避免闷车、掉速问题，高速段可维持恒功率输出，满足精加工工序的高转速要求。整机的结构设计充分考虑了机加工现场的运维需求，接线盒内的接线端子采用大电流规格的螺栓式端子，接线时无需压接特殊端子，普通电工即可完成接线作业，后端盖预留的拆卸螺孔可方便运维人员在检修时快速分离端盖与机座，无需使用拉马等专用工具强行拆卸，避免拆卸过程中损伤轴承、转子等核心部件。在实际选型适配过程中，结构设计人员可直接参考该模型的安装尺寸、接口形式完成设备的整体布局设计，无需反复核对实物样品的尺寸参数，缩短设备研发的设计周期，模型中还原的接线盒位置、出线方向、底脚安装孔位等细节，可直接用于设备的干涉检查，避免设计阶段出现安装空间不足、线缆与周边结构干涉的问题。
