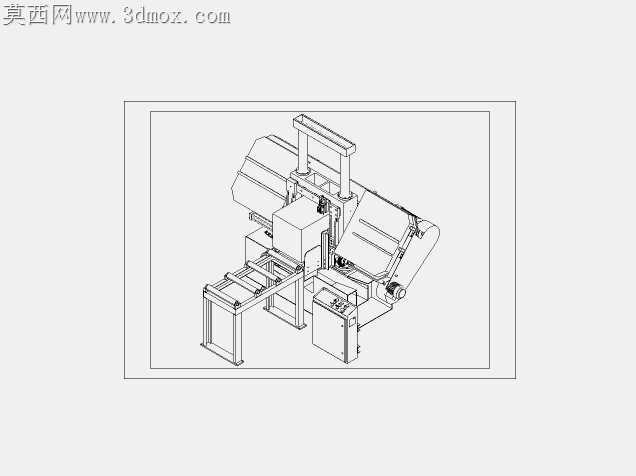

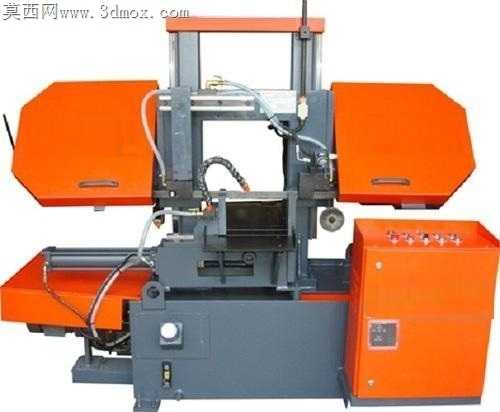

通用型材料切割带锯机结构设计

车间里常规带锯机常遇到锯带跑偏、不同规格型材装夹错位的问题，这款带锯机的结构设计完全围绕加工适配的核心需求打磨，没有冗余的装饰性结构，每一处尺寸都对应实际下料场景的痛点。锯轮的安装座预留了0.02mm的偏心调节余量，不用额外加装垫片就能微调锯带的张紧角度，换不同宽度锯带的时候，只需要拧动调节座的锁紧螺钉就能完成对位，比传统固定锯轮的结构少了拆装找正的步骤，换带时间能压缩近三分之一。工作台的T型槽采用通槽设计，配合快压式夹具，不管是圆钢、方管还是异形型材，都能快速找正装夹，不会出现薄管夹变形、大料夹不牢的情况，槽口边缘做了倒钝处理，避免吊装型材时刮伤工件表面，也能减少夹具滑动时的卡滞。锯架的导向臂采用可滑移式结构，切割不同长度的材料时，导向臂能顺着导轨移动到靠近锯切位置的地方，给锯带提供足够的侧向支撑，避免锯切深料时锯带抖动产生斜口，导向块采用硬质合金镶嵌结构，磨损后只需要更换小块合金片，不用更换整个导向组件，后期维护成本能降不少。冷却喷嘴的位置做了可调式设计，能对准锯带和工件的接触点精准喷淋，不会出现冷却液喷偏导致锯带过热退火的问题，回水槽的坡度特意加大，切削产生的铁屑会顺着水流冲到排屑口，不会堆积在工作台角落，日常清理只需要拉开排屑抽屉就能处理，不用蹲在机床边抠缝隙里的碎屑。机身的底座采用箱型焊接结构，内部加了十字形加强筋，满负载切割大截面钢材时，机身的振幅控制在0.01mm以内，不会因为震动导致锯缝变宽，也能延长锯带的使用寿命。所有的转动部位都预留了润滑注油孔，日常保养不用拆开护罩，直接用油枪对准注油孔打油就行，护罩的开合采用快拆式卡扣，更换锯带或者检查内部结构时，不用拧下一堆螺丝，掰开卡扣就能掀开护罩，操作起来更顺手。这款设计没有追求花哨的功能，所有结构调整都围绕实际下料加工的场景，不管是小型加工坊的零散下料，还是车间的批量切料，都能适配不同的加工需求，不用针对特殊型材额外定制工装，装夹、换件、维护的效率都比常规带锯机高不少。
