龙门式三轴数控加工设备概念设计

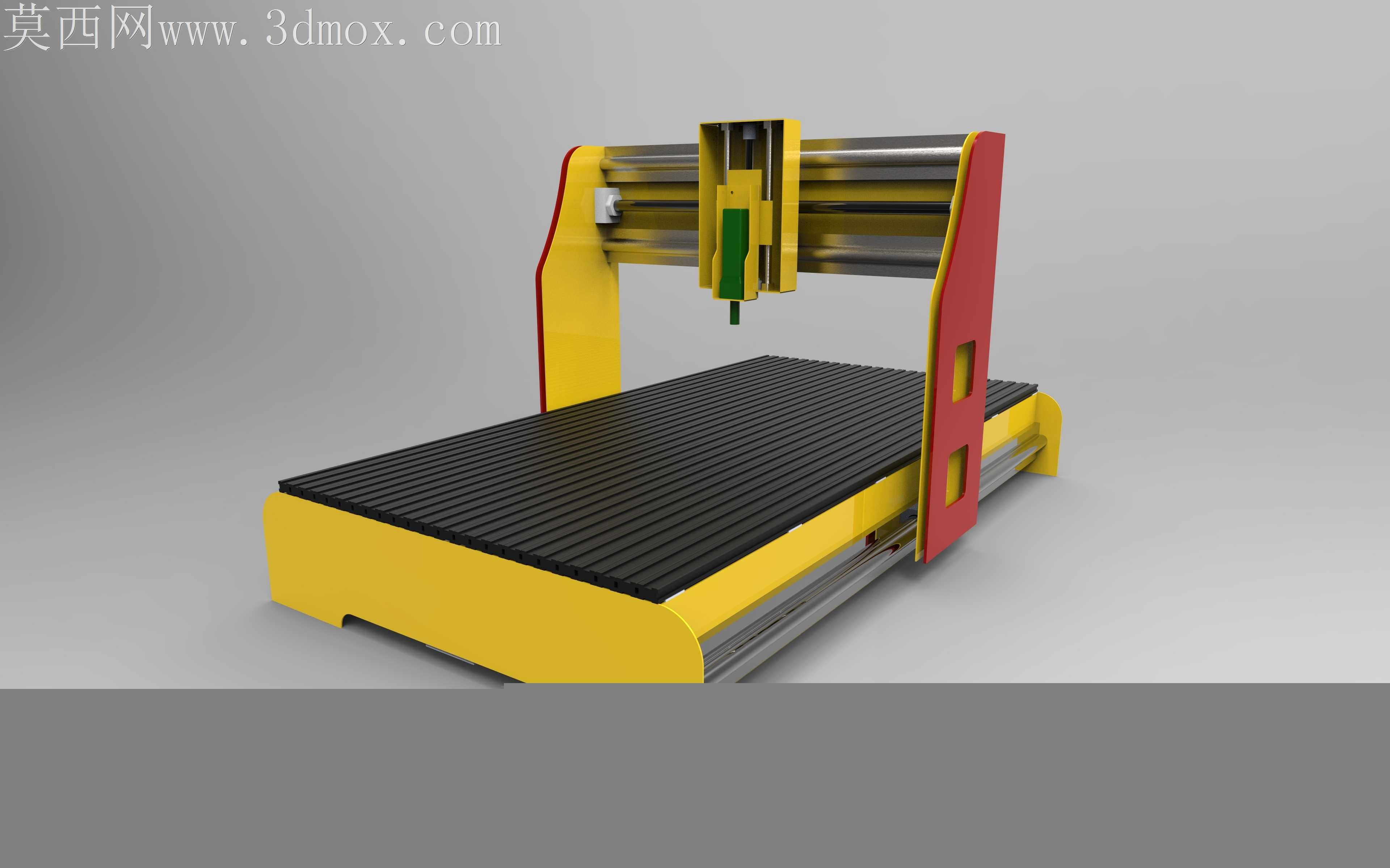

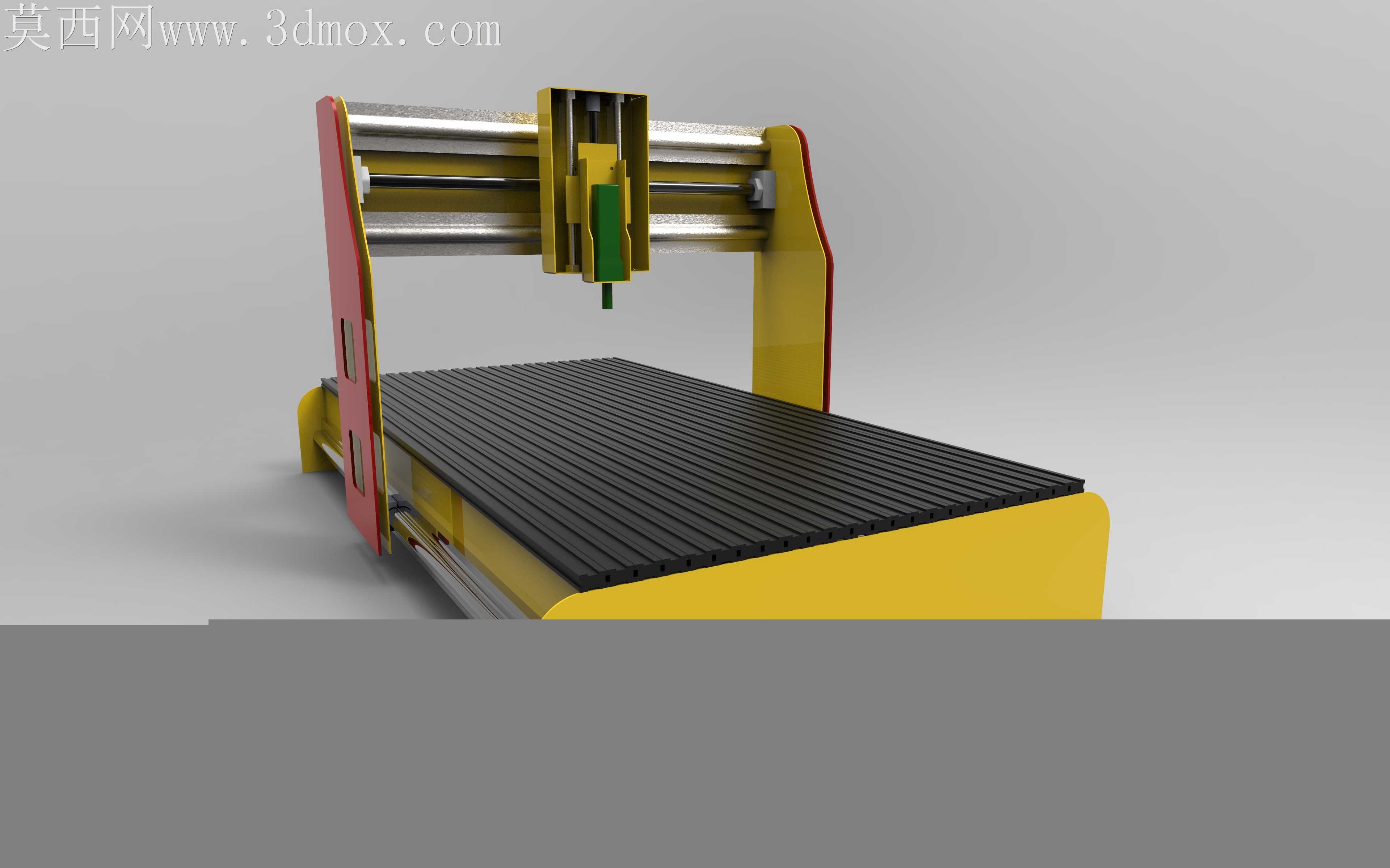

常规中小型龙门加工设备常出现横梁悬伸形变导致的加工面平整度偏差问题，这款三轴数控设备的结构设计从根源上针对该痛点做了适配调整。两侧立式支撑座采用外宽内窄的渐变式承力结构，红色涂装的支撑肋板并非装饰件，其与黄色主支撑座的嵌合位置刚好落在横梁滑动导轨的受力延长线上，当主轴头沿横梁横向移动到最远端时，支撑肋板能将垂直方向的切削力直接传导到底座框架，避免单侧支撑受力带来的横梁微形变。工作台面采用密集T型槽排布，槽间距控制在常规工装夹具的通用安装尺寸范围内，黑色防滑台面的边缘做了微倒角处理，既可以避免板材上下料时的磕碰划伤，也能防止切削液在台面边缘积留渗进底部导轨缝隙。横梁部分的双圆柱导轨布局没有采用常见的上下叠放设计，而是采用前后平行排布，滑块与导轨的接触长度比常规设计增加了近三分之一，主轴滑座沿Z轴上下移动时，双导轨的夹持力能抵消高速切削带来的侧向振颤，就算是等离子切割工况下的高频小幅振动，也不会出现滑座偏移导致的切缝不齐问题。底座的承力框架没有做全封闭壳体，底部预留的开放式空间既方便排屑装置的后期加装，也能减轻设备整体自重，方便中小型加工车间的移位安装。Z轴主轴夹座的安装位预留了标准刀具接口的调节余量，不用额外改装夹头就能适配不同功率的切削主轴或者等离子割炬，切换加工工艺时不需要重新校准Z轴同轴度。两侧支撑座与底座的连接位置做了嵌入式定位止口，装配时不需要反复打表调整两侧导轨的平行度，止口本身的加工精度就能保证横梁滑动的顺畅度，能大幅降低现场装配的调试时长。设备外露的滑动导轨面都做了高出安装面的凸台设计，切削碎屑或者切割溅渣不会直接落在导轨摩擦面上，日常维护只需要擦拭凸台表面就能保持导轨清洁，减少了导轨防尘罩的加装成本。
