小型电压转换器专用VC安装托盘结构设计

车载电控系统的小型电压转换器安装场景中，这类托盘是连接电子元件与车体安装位的核心承载结构件，日常工况下需要同时兼顾承载固定、散热导流、装配容错三类核心需求，不少初入行的结构设计人员在做这类安装件时，容易只关注安装孔位的匹配，忽略车载环境下的振动耐受、散热通道预留以及装配工序的便利性，最终导致样件装车后出现元件过热、长期振动松脱、产线装配效率低等问题。

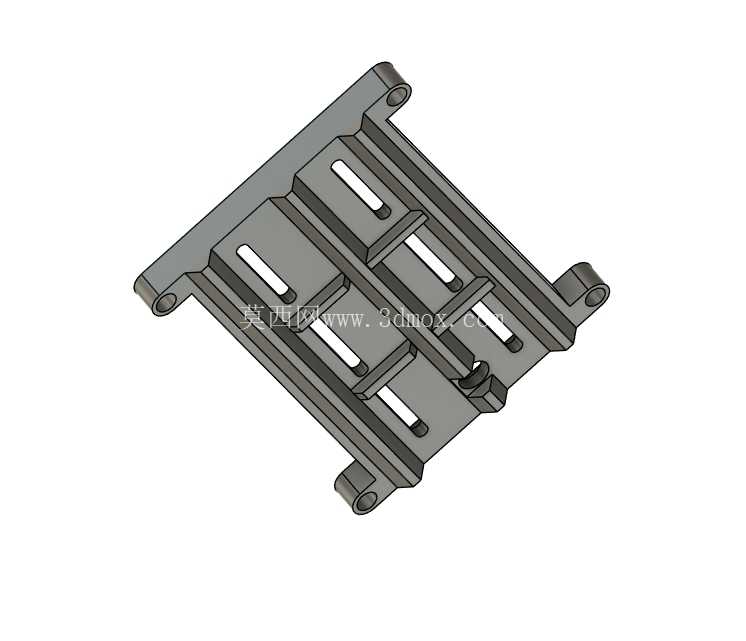

从实际功能特性来看，这款托盘的主体采用一体化冲压成型结构，整体为带双侧安装支耳的框架式构型，底部设置多道平行的纵向加强筋，既能够提升整体结构的抗扭刚度，避免车辆行驶过程中持续振动引发的结构形变，又能在筋条之间留出贯通的空气流道，配合托盘上开设的多组长条形镂空孔，让电压转换器工作时产生的热量可以顺着镂空区域与流道自然散出，不需要额外加装导风结构就能满足小功率电压转换模块的散热需求，避免元件长期处于高温工况下缩短使用寿命。双侧伸出的四个带孔安装支耳，分别布置在托盘的四个角位，每个支耳上都预冲了同轴的安装通孔，可直接配合标准螺钉与车体预装位或者设备舱支架完成固定，支耳与托盘主体的衔接位置做了圆弧过渡处理，能够消除冲压成型后的应力集中问题，避免长期受交变载荷作用出现支耳断裂的故障。

设计思路上，这款托盘没有采用额外拼接的散热结构，而是直接在承载基板上通过冲压成型做出散热镂空与加强筋，把承载功能与散热功能整合在单一冲压件上，既减少了零件数量，降低整体装配的复杂度，也能减少额外连接结构带来的热阻，让电压转换器底部的热量可以直接通过托盘本体快速导出。托盘的承载平面做了平整度控制，能够和电压转换器的底部安装面完全贴合，避免出现安装间隙导致的散热不良或者固定不稳。安装孔位的尺寸公差按照车载冲压件的通用标准设定，预留了合理的装配容错量，即使车体安装位存在小幅的位置偏差，也能顺利完成装配，不会出现孔位错位无法安装的问题。考虑到产线装配的效率需求，托盘上的镂空槽同时可以作为装配时的定位观察口，操作人员在锁紧螺钉时可以透过槽位观察内部元件的对位情况，不需要额外设计定位工装就能快速完成元件的预装定位。

从安装边界与尺寸适配来看，这款托盘的整体外轮廓尺寸完全匹配主流小型车载电压转换器的底部安装尺寸，四个安装支耳的孔位间距符合车载电控舱的通用安装规范，不需要对原有车体安装位做二次修改就能直接替换使用。托盘的抬升高度经过合理设定，安装完成后电压转换器底部与安装基面之间会留出足够的间隙，既能够避免底部线束被挤压，也能让空气从底部间隙流通，进一步提升整体散热效果。托盘上的安装孔适配通用规格的螺钉与螺母组合，不需要定制特殊规格的紧固件，能够降低后期的维护替换成本。在结构强度校核层面，这款托盘的板材厚度选择经过振动工况模拟验证，能够承受车载环境下的持续振动冲击，不会出现结构共振或者疲劳损坏的问题，表面处理可根据使用场景选择镀锌或者喷塑工艺，满足不同舱位的防腐蚀、绝缘需求。

在实际装车应用中，这类托盘不仅可以用于车载小型电压转换器的安装，也可以适配尺寸接近的其他车载电控模块，只需要确认安装孔位与承载尺寸匹配即可使用。相比采用塑料材质的安装支架，这种金属冲压托盘的抗老化性能、导热性能、结构强度都更具优势，能够适应发动机舱或者车内电控舱的复杂温湿度环境，不会因为长期高低温交替出现材质脆化的问题。设计过程中充分考虑了冲压加工的工艺性，所有弯折位置的圆角半径都符合冲压工艺要求，不需要额外的多序成型就能完成加工，能够有效控制零件的加工成本，适合批量生产配套。
