1000kg载重平衡吊梁及转运托架组合装置

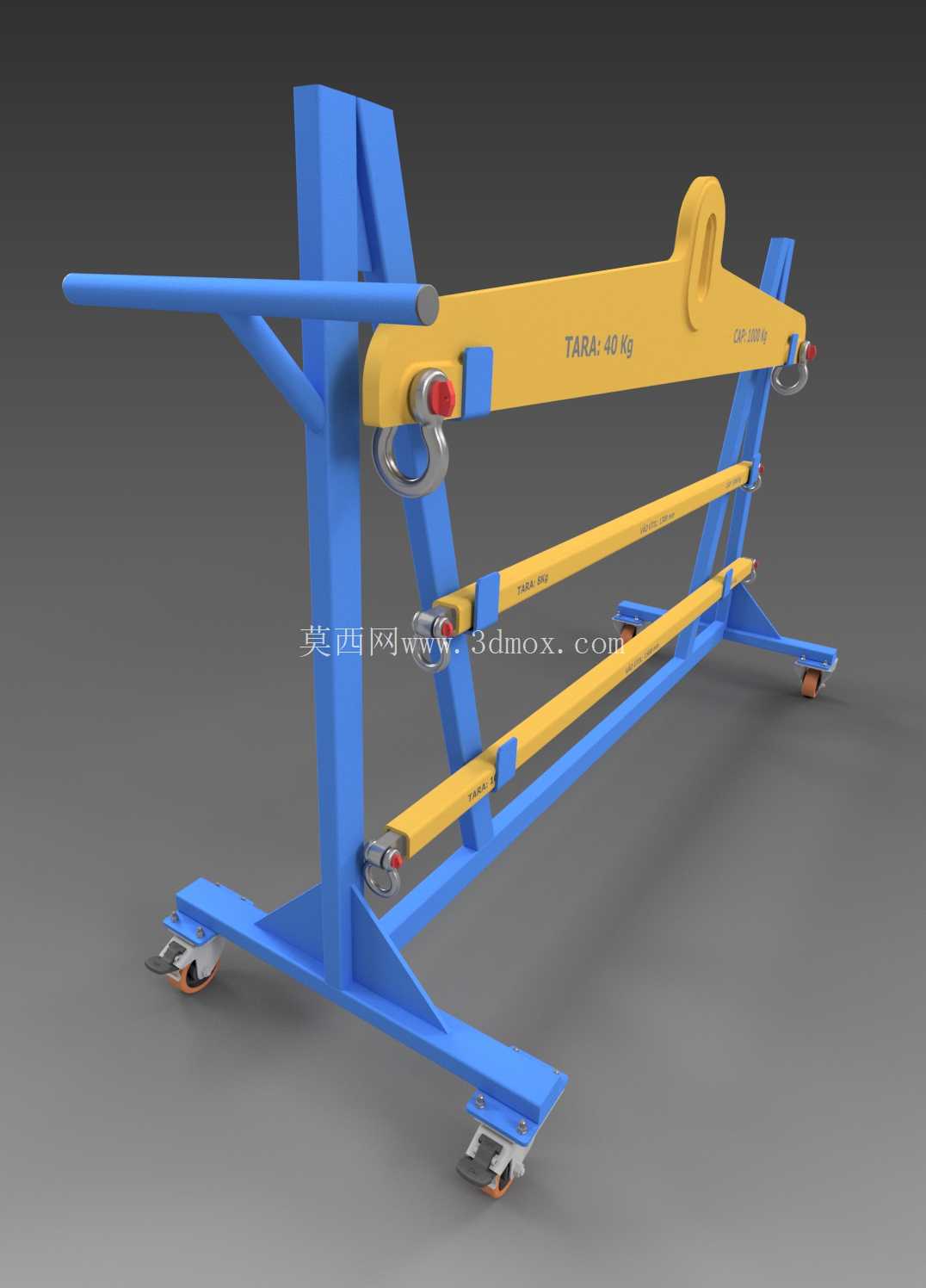

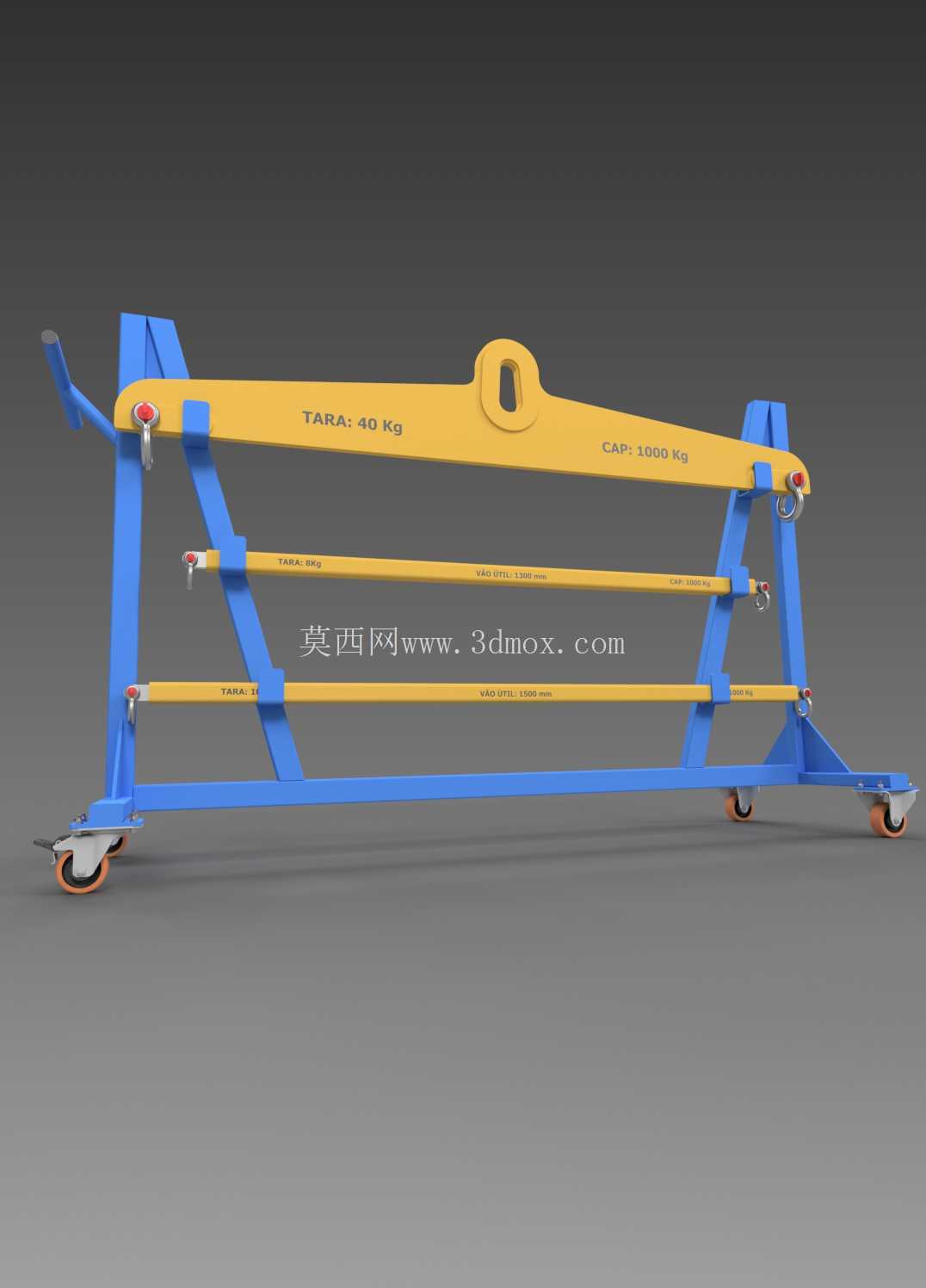

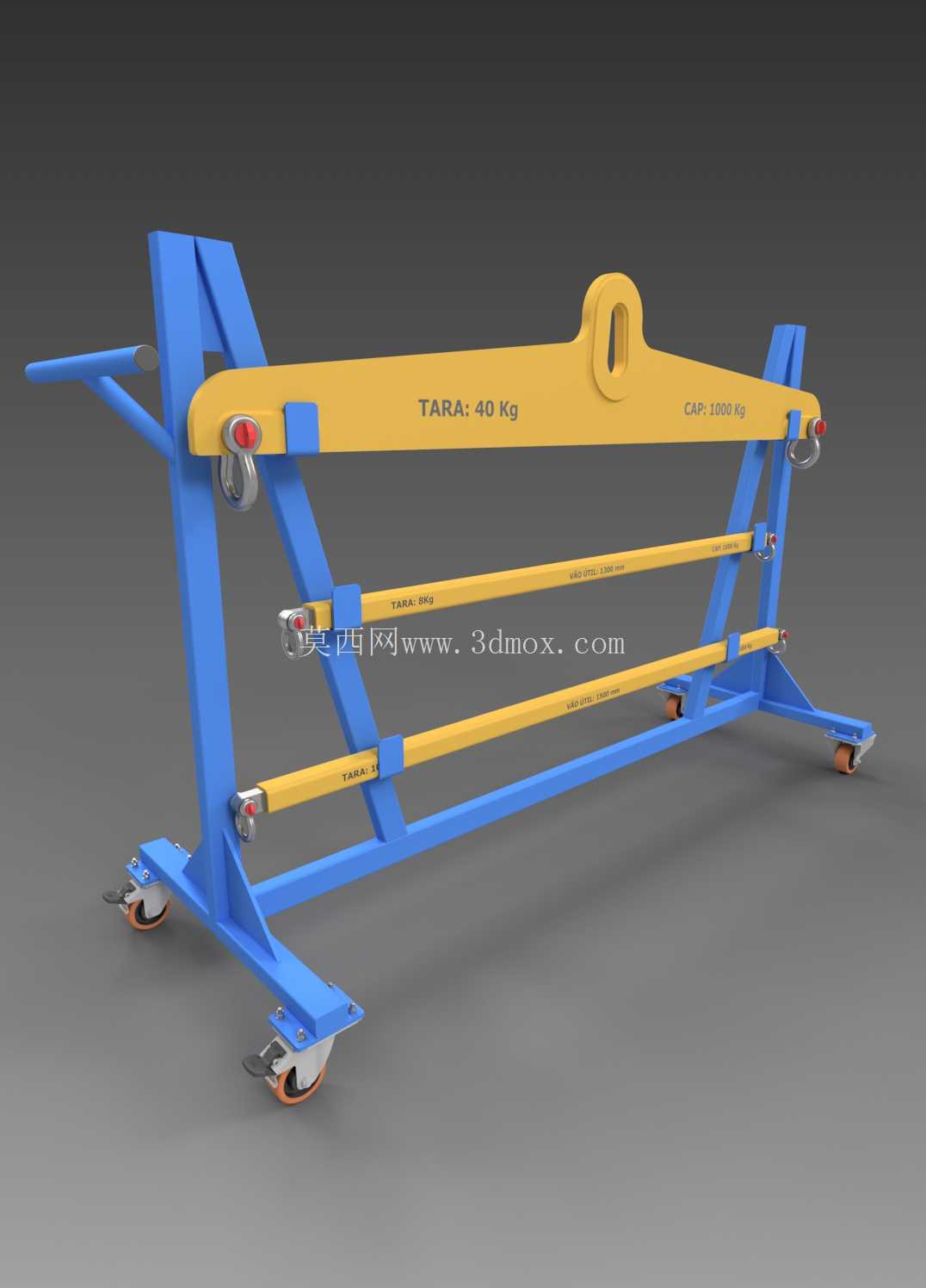

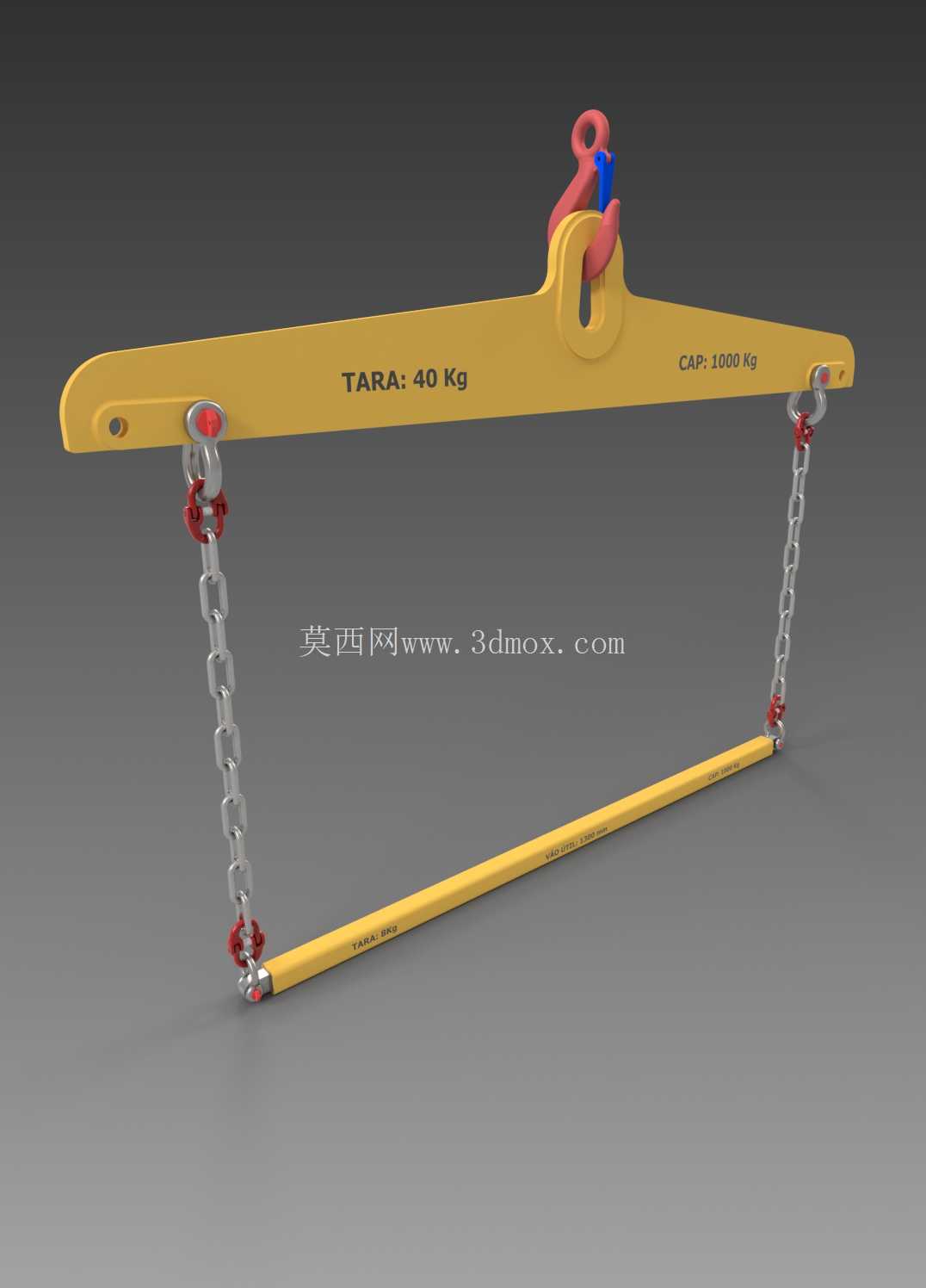

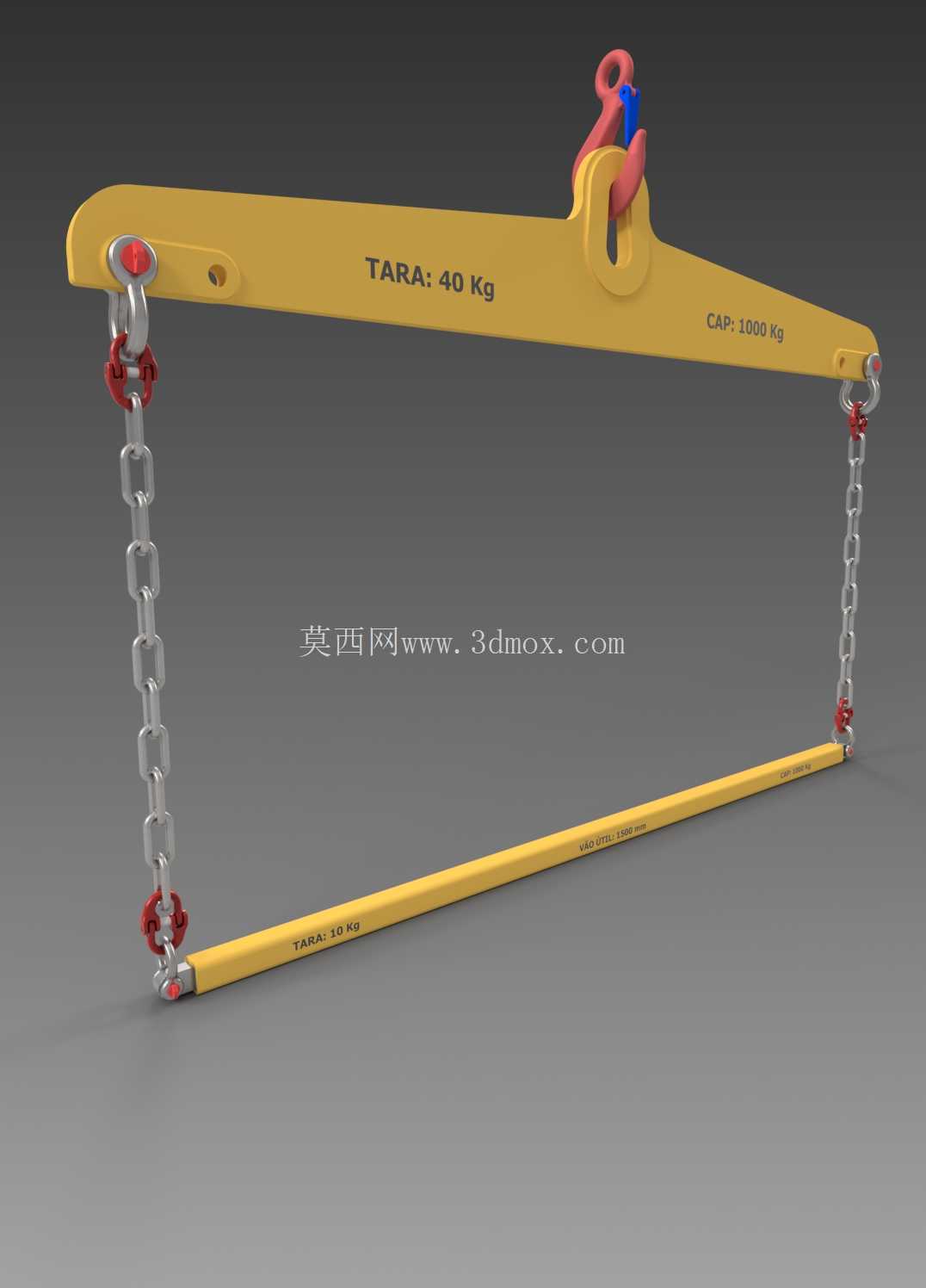

这套组合式吊装转运装置主要面向能源装备制造车间的重型工件周转场景，核心解决变压器线圈、大型结构件等长条形、易变形工件的水平吊装与短距离转运需求，额定承载上限为1000kg，可适配车间内不同工位间的物料转移，避免工件在吊装过程中出现倾斜、局部受力过大导致的形变问题。整套装置由主平衡吊梁、底部承载梁、8级起重链条、万向脚轮转运托架几个核心部分构成，主吊梁采用碳钢焊接箱型结构，表面做黄色安全漆涂装，自重控制在40kg，单人即可完成吊具的挂装准备作业，吊梁顶部设置单吊点适配车间通用起重机吊钩，两端对称布置可调式吊点，可根据被吊工件的长度调整挂点位置，保证起吊后工件始终处于水平状态，吊点处配套红色锻造卸扣连接起重链条，链条末端设置可旋转吊钩，可直接挂接工件自带的吊耳或是配套的底部承载梁。底部承载梁采用同规格碳钢管材加工，两端设置与链条吊钩匹配的挂接位，吊装时将承载梁穿入工件底部的支撑间隙，挂接链条后即可完成工件的兜吊，避免工件表面被吊具划伤。配套的转运托架采用蓝色框架式结构，底部安装带刹车的万向脚轮，可在平整车间地面上灵活推行，托架上设置与平衡吊梁匹配的定位槽，当吊梁将工件吊运至目标工位旁后，可直接将吊梁连带工件整体放置在托架上，无需二次拆卸吊具即可完成短距离的工位间转运，脚轮自带的刹车装置可在装配作业时锁定托架位置，避免工件移位。设计过程中重点考虑了载荷分布的均匀性，主吊梁的截面参数经过抗弯强度校核，在1.25倍额定载荷下的最大挠度控制在梁长的1/1000以内，不会出现永久变形，吊点位置的加强筋板采用满焊工艺，焊缝高度不小于母材厚度，可承受起吊过程中的动载荷冲击。整套装置的吊梁长度可适配1300mm到1500mm范围内的工件吊装需求，安装时无需额外辅助工具，仅需将顶部吊点挂入起重机吊钩，调整两端链条长度即可完成准备工作，转运托架的整体高度控制在300mm，适配车间常规作业台的高度，方便操作人员直接在托架上完成工件的预装作业。针对能源行业工件多为精密绕制线圈的特点，所有与工件接触的部位都做了圆角打磨处理，避免尖锐棱角划伤工件绝缘层，吊梁表面的涂装采用耐油污、耐刮擦的工业漆，可适应车间内多油污、多粉尘的作业环境，长期使用不会出现漆层脱落导致的锈蚀问题。在实际使用场景中，这套装置可替代传统的单吊点加吊带的吊装方式，有效降低长条形工件吊装时的倾斜风险，配合转运托架可减少工件的二次吊装次数，提升车间内物料周转的效率，同时整套装置的自重较轻，不会占用起重机过多的载荷余量，可适配车间内多数2t及以上额定载荷的桥式起重机、悬臂吊设备使用。
