泰国湾浅水海域独脚架海上采油平台结构

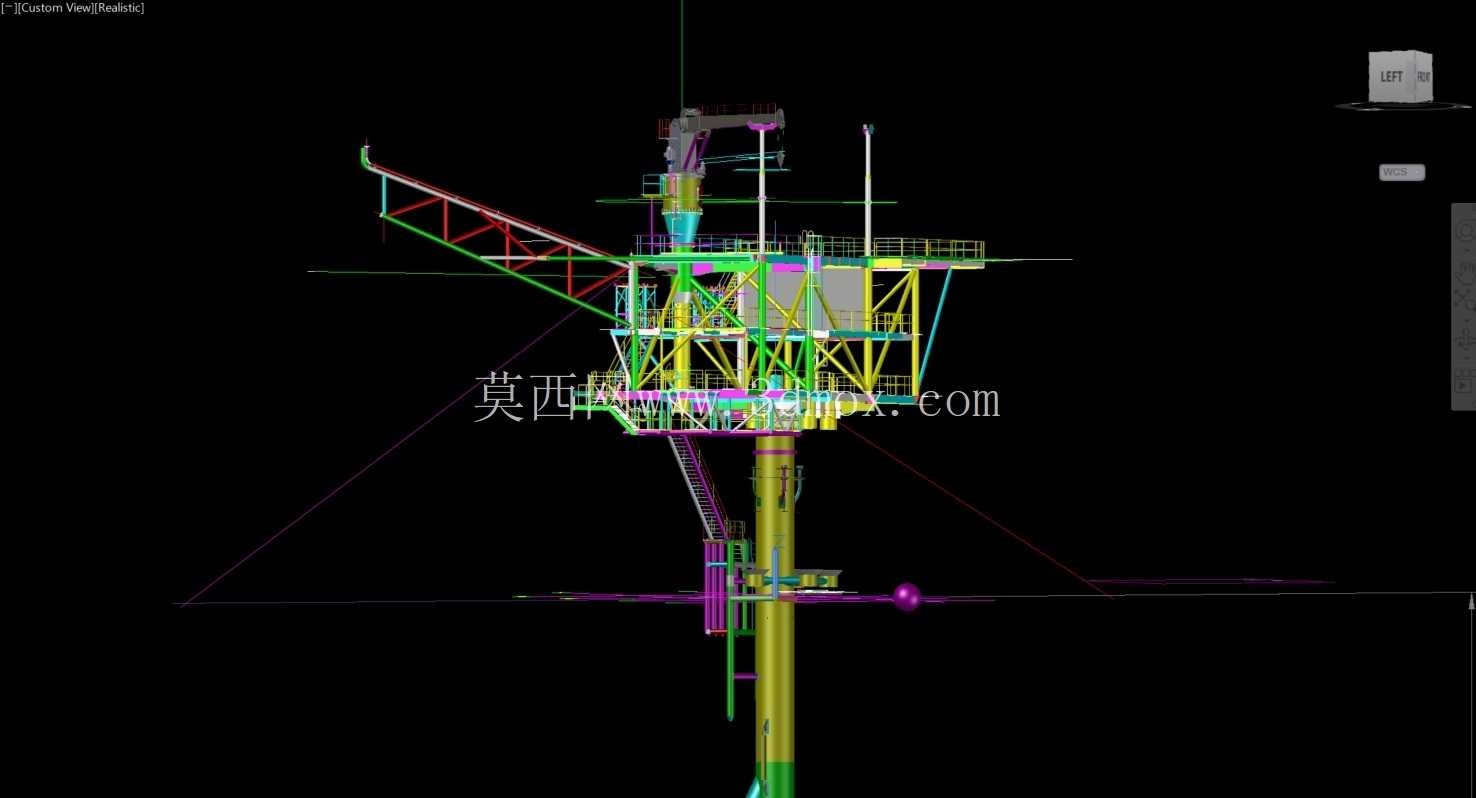

这套独脚架海上平台结构，针对泰国湾45-80米浅水海域的油气开采作业场景设计，适配该区域集中分布的天然气、原油开采区块作业需求，可覆盖Bongkot、Arthit气田以及Jasmine、Ban Yen、Nong Yao等油田的生产作业支撑，也可配套自升式钻井平台完成后续钻完井后的生产承接作业。从结构设计逻辑来看，单立柱主支撑的独脚架构型，相比常规导管架平台大幅减少了水下钢结构用量，适配浅水区域海床地质条件，降低海上安装作业的吊装难度与水下施工工作量，单立柱贯穿水面至海床基础，上部承载整个生产作业甲板、工艺处理模块、起重设备及附属设施，结构传力路径直接，可有效抵御泰国湾区域常规季风期的波浪、海流载荷。平台上部甲板按功能分区布设，一侧延伸出悬挑式起重作业臂架，可覆盖平台周边物资吊运、设备检修的作业半径，无需额外配置大型浮吊即可完成日常运维的物料转运；甲板层集成了油气采集初级处理模块、人员值守临时舱室、救生消防设施、管线接驳端口，水下部分配套设置多层立管导向固定结构，可完成从海下井口到甲板处理模块的油气输送管线固定，避免海流冲击造成立管疲劳损伤。设计阶段充分考虑了浅水区域的安装边界条件，整体结构可分模块在陆地预制场完成总装预调试，再通过驳船运输至作业点位，依托单立柱的导向结构完成扶正、坐底与桩基固定，相比多桩导管架结构，海上安装窗口期更短，可适配泰国湾较短的施工作业天气窗口。平台上部的起重设备底座采用加强型桁架结构，与主立柱顶部的承载法兰刚性连接，可满足额定作业载荷下的起吊稳定性，臂架的变幅、回转范围覆盖甲板所有设备吊装点位以及舷侧的物资接驳区域，日常运维中可完成小型设备更换、物资补给的吊装作业，降低对外部作业船舶的依赖。甲板周边设置完整的临边防护与巡检通道，所有工艺管线沿甲板下方的管廊分层布设，油气工艺管线、电缆、消防管线分舱隔离，避免作业过程中的干涉风险；水下部分的立管固定卡箍按等间距布设，每个固定点都设置了柔性缓冲垫层，可抵消海流波动带来的立管振动，延长管线服役寿命。针对泰国湾海域的盐雾腐蚀环境，所有外露钢结构都预留了防腐涂层的厚度余量，水下部分结构设计了牺牲阳极安装位，可在全服役周期内提供电化学腐蚀防护，减少后期水下防腐维护的工作量。平台的直升机起降坪设置在甲板远离工艺区的一端，与油气处理模块之间设置足够的安全防火间距，满足人员紧急撤离与物资快速转运的通航要求。从建模细节来看，整个结构完整还原了主立柱的分段连接节点、上部甲板的桁架支撑结构、起重臂架的弦杆与腹杆排布、立管导向架的固定结构、登船平台的连接结构，所有构件的连接节点都按实际工程的焊接、螺栓连接形式做了细节还原，可作为浅水油气田开发平台方案设计阶段的结构参考，也可用于海上油气工程的结构教学、方案演示场景，帮助设计人员直观理解独脚架平台的载荷传递路径、模块分区逻辑与海上安装的作业边界。
