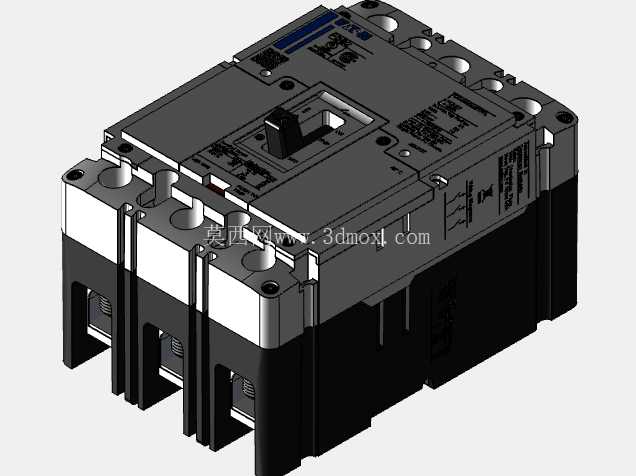

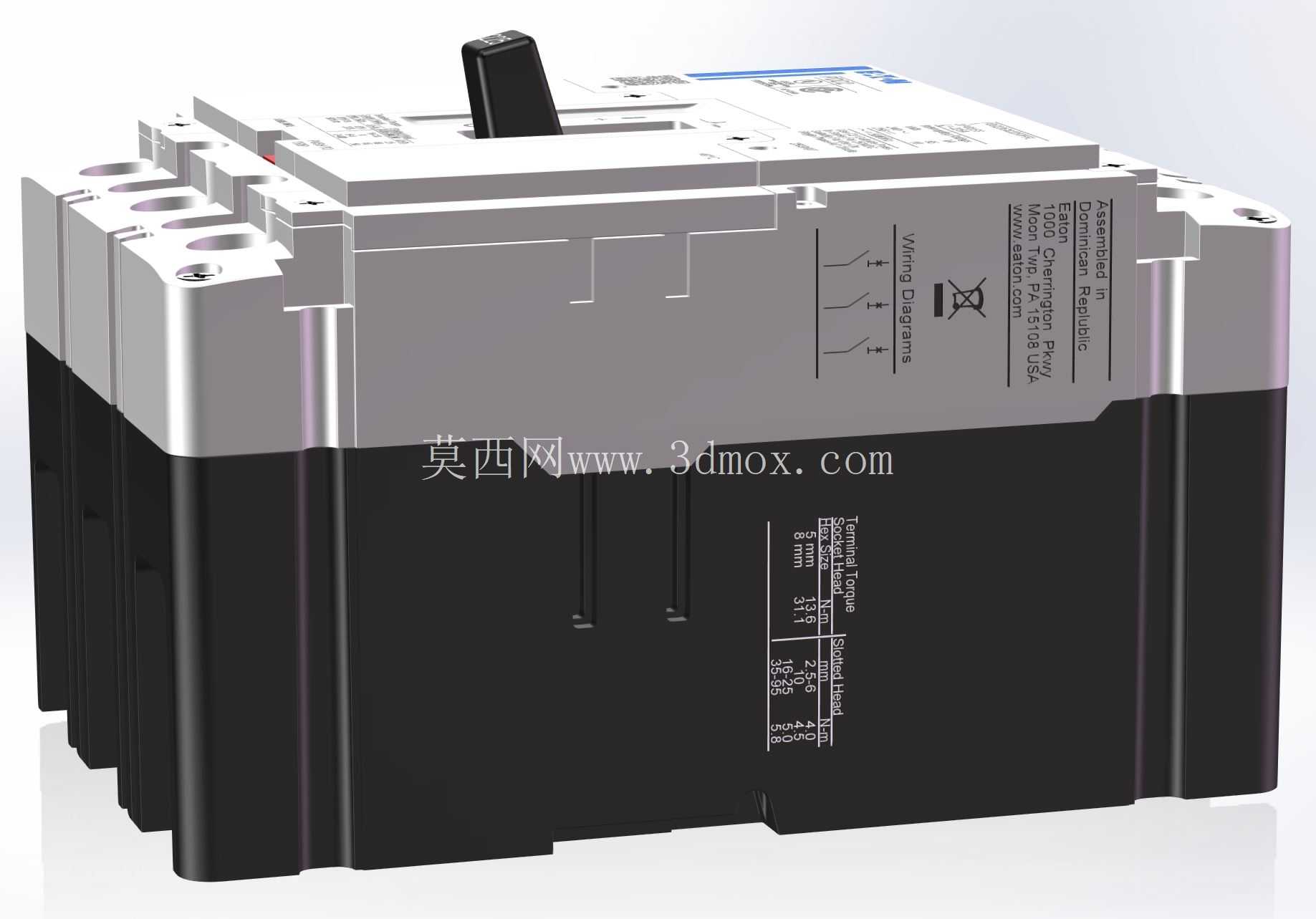

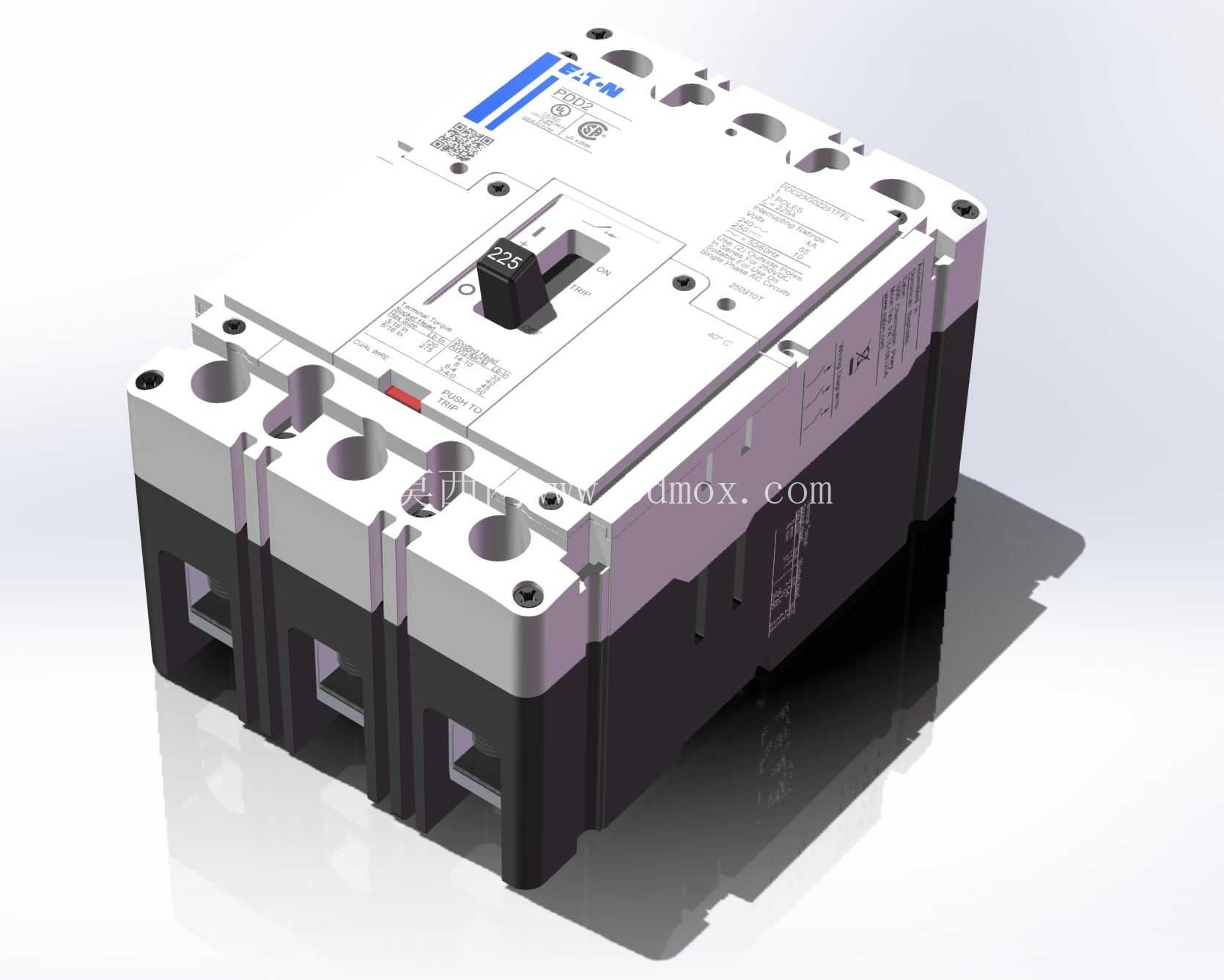

伊顿225A三极塑壳断路器结构模型

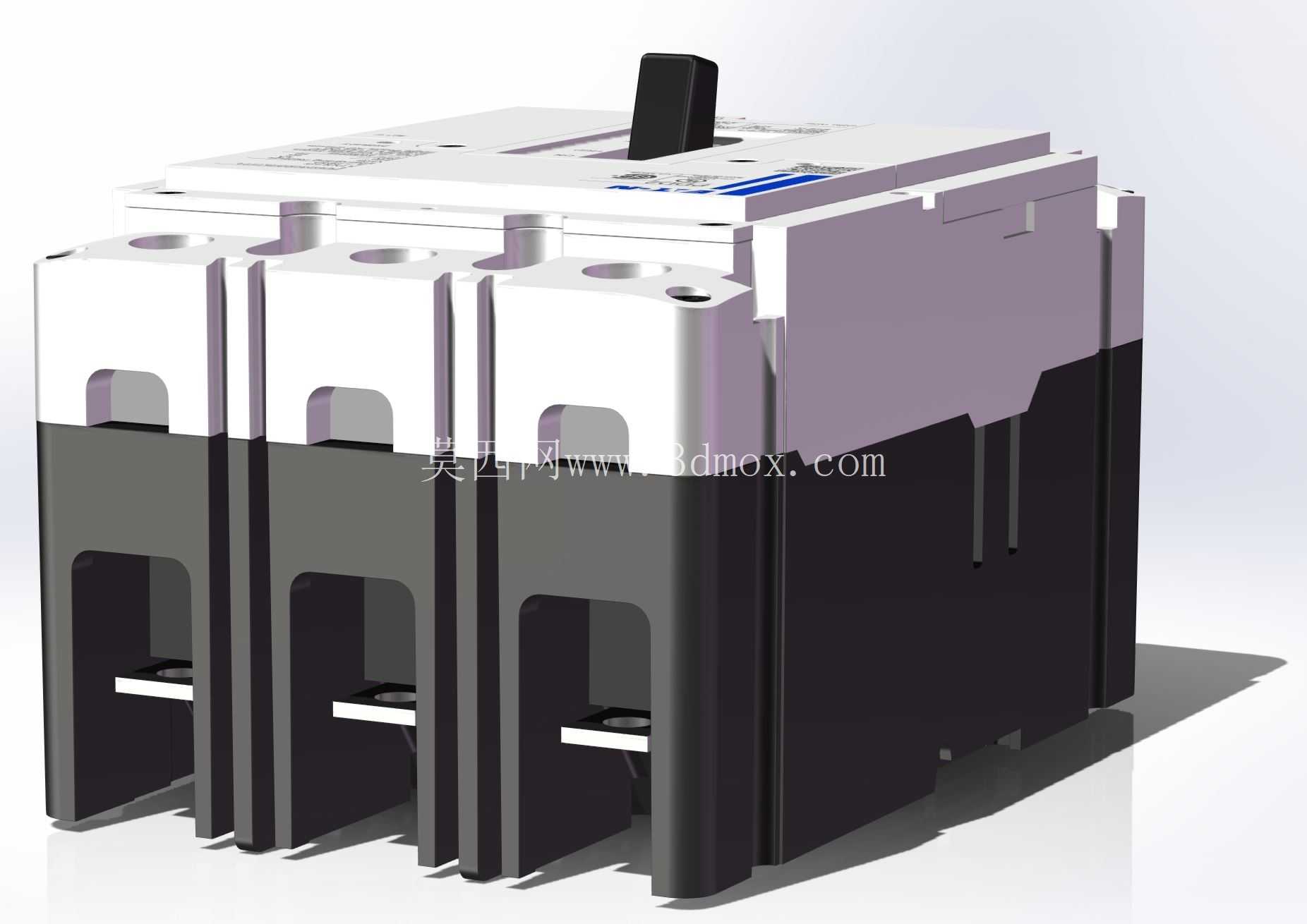

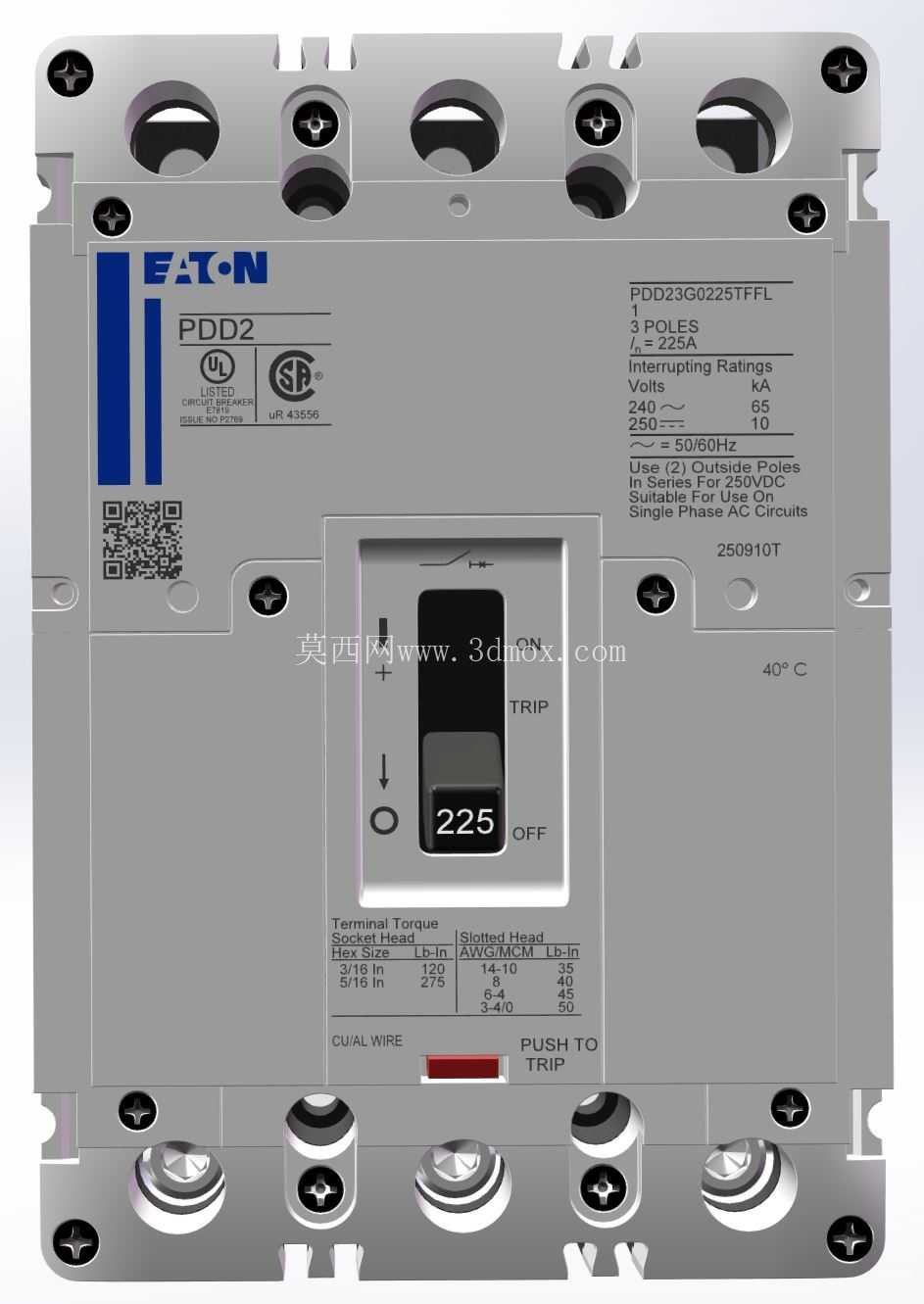

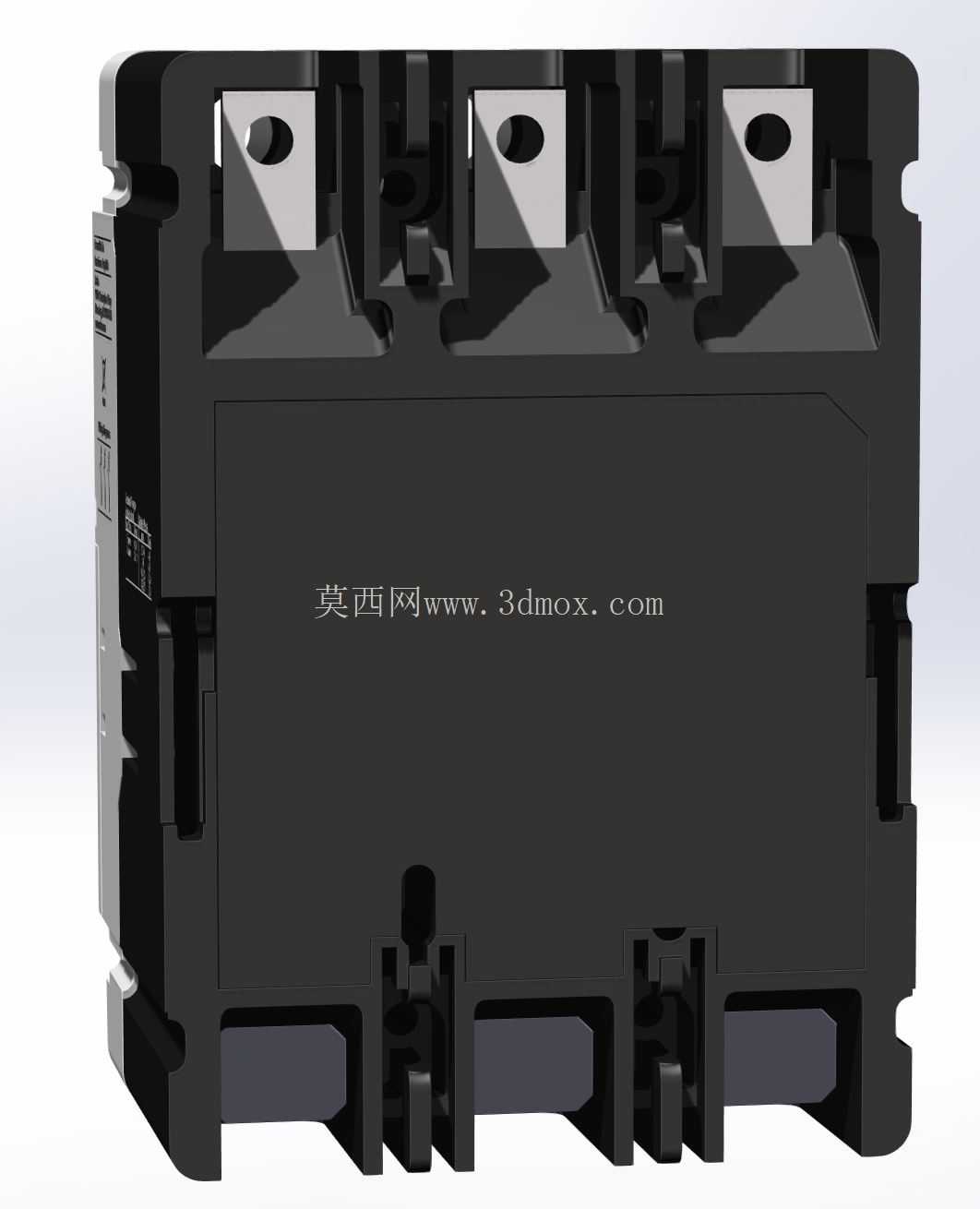

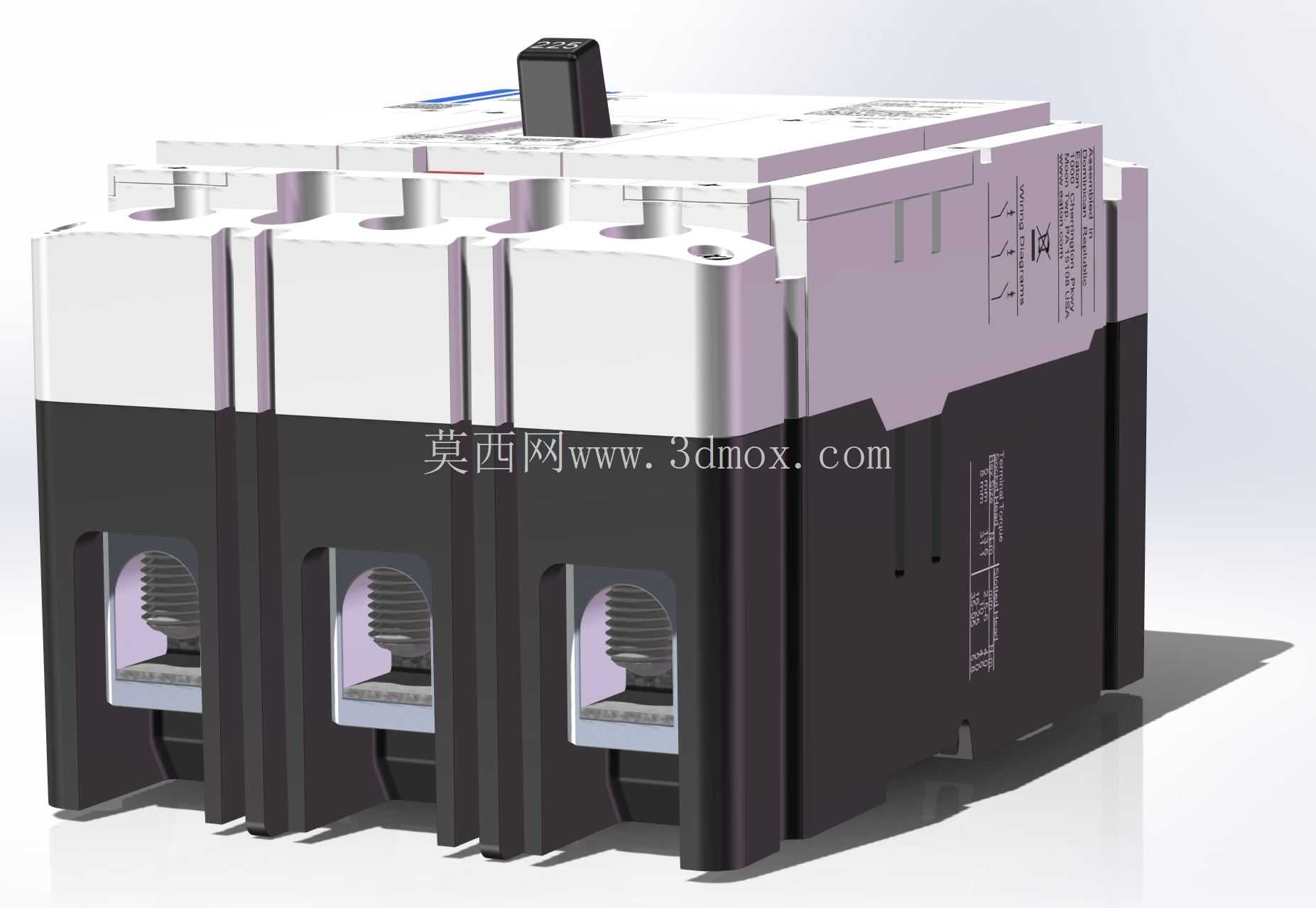

这款塑壳断路器主要面向低压配电系统的终端与分支回路防护场景，常见于工业厂房配电柜、商业建筑配电竖井、生产线设备进线端这类需要对线路过载、短路故障做快速分断的位置，实际投用后可在回路出现异常电流时快速切断供电，避免故障范围扩大烧毁后端用电设备，也能降低线路过热引发的电气火灾风险。从结构设计来看，这款三极产品对应三相交流回路的分断需求，外壳采用高阻燃耐冲击的热固性塑压材质，既可以保证内部灭弧室、操作机构、脱扣组件与外部的绝缘隔离，也能在分断短路大电流时承受内部电弧的高温冲击，避免壳体破裂引发相间短路。产品正面的操作手柄具备明确的分合位置指示，手柄周边的壳体上预留了参数标识印刷区域，可清晰标注额定电流、分断能力等核心参数，方便现场运维人员快速识别设备规格。进出线端采用接线端子排结构，端子处设计了标准化的螺栓压紧结构，可适配对应线径的铜质电缆接入，端子周边的隔弧凸起结构可以避免接线时金属碎屑落入设备内部，也能降低不同极之间的爬电风险。安装层面，产品底部预留了标准化的安装孔位，可适配常规配电柜内的横梁安装或者底板固定安装，整体外形的长宽高尺寸适配常规低压柜的安装间隔，三极并排的结构布局让相间的电气间隙满足240V电压等级的安全规范要求，不需要额外增加相间绝缘挡板即可满足常规安装的绝缘要求。内部结构设计上，灭弧室采用栅片式结构，可在分断短路电流时快速切割拉长电弧，让电弧在短时间内熄灭，降低分断过程中的电弧溢出风险；操作机构采用快速通断设计，不会因为操作人员手动推合手柄的速度慢导致触头拉弧时间过长，有效提升触头的使用寿命。脱扣单元采用热磁式脱扣原理，热脱扣组件可响应回路的长期过载电流，当回路电流长时间超过额定值时，双金属片受热弯曲触发脱扣机构分断；磁脱扣组件可响应短路瞬间的大电流，在短路电流出现的数毫秒内触发机构快速分断，实现短路故障的快速隔离。建模过程中还原了产品外部的所有安装接口、操作部件的位置关系，也对应了实际产品的装配间隙，可直接用于配电柜的布局干涉检查，也能作为配电系统三维布线的参考模型，帮助设计人员在柜体设计阶段提前核对断路器的安装空间、接线操作空间，避免后期装配时出现部件干涉、接线空间不足的问题。在设备选型配套时，这款225A额定电流的产品可承载额定电压下225A的长期工作电流，65kA的分断能力可适配进线端短路容量较大的配电场景，不需要额外增加后备保护熔断器即可满足分断要求，简化配电回路的设计结构。产品侧面的散热筋结构对应大电流工作时的散热需求，可让内部触头、接线端子处的热量通过壳体快速散出，避免长期满负荷工作时内部温度过高加速绝缘部件老化。
