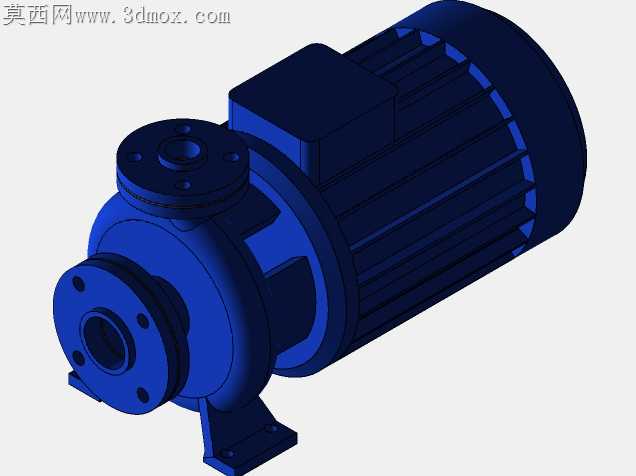

Speroni CS 40-200 B型离心泵结构设计

铸铁材质离心泵在工业流体输送场景中，长期受介质冲刷、启停水锤冲击的影响，泵壳与进出口法兰的连接位置最容易出现应力集中开裂的问题，这款7.5HP离心泵的结构处理，恰恰在这些易失效位置做了针对性的加工适配设计。进出口法兰的螺栓孔位没有采用常规的均匀等距排布，而是顺着流体进出的流向调整了孔位间距，靠近泵腔高压区的两个螺栓孔特意加大了沉孔深度，装配时可以选用更长的高强度螺栓，避免长期运行后螺栓受拉力疲劳松脱，法兰密封面的水线深度控制在0.2mm，既可以保证石棉垫片的压合密封效果，又不会因为水线过深导致垫片压溃出现内漏。泵脚与泵壳的连接位置没有采用直角过渡，而是做了R15的圆弧加厚处理，铸造时可以减少冷隔缺陷的产生，机加工时一次装夹就能完成脚底面的铣削，不需要二次找正，能有效控制泵轴中心高的公差在0.1mm以内，避免后续和电机对接时出现同轴度偏差导致的振动问题。泵体流道的型线没有做多余的曲面修饰，完全顺着叶轮出口的液流方向做顺滑过渡，铸造时可以采用树脂砂工艺直接成型，不需要后续打磨流道，既能减少加工工序，又能避免人工打磨破坏流道的水力型线导致效率下降。接线盒的位置设置在电机壳顶部偏侧的位置，既不会遮挡泵体进出口的管路安装空间，现场接线时也不需要俯身操作，接线盒和电机壳的配合面做了止口设计，装配时可以直接卡入定位，不需要反复调整位置，密封圈的槽宽公差控制在0.05mm，能保证IP55的防护等级，避免现场喷淋的水进入接线腔导致短路。泵体和电机的连接采用了标准的止口配合，止口的配合公差选了H7/h6，装配时不需要撬棍调整就能自然贴合，连接螺栓的孔位做了轻微的倒角，螺栓穿入时不会刮伤螺纹，也能避免螺栓偏斜导致的连接应力。叶轮的前后盖板厚度做了差异化设计，后盖板比前盖板厚2mm，平衡孔的位置特意避开了密封腔的正对区域，能减少介质颗粒进入机封腔的概率，延长机械密封的使用寿命，叶轮和泵轴的配合采用了过渡配合加键传动，键槽的位置做了圆角处理，避免应力集中导致键槽开裂。这些细节处理没有追求过度的轻量化或者外观精致度，完全围绕铸铁件的加工特性、现场装配的便捷性、长期运行的可靠性做取舍，哪怕是新手装配工，按照常规流程也能完成整机装配，不需要额外的工装夹具调整，后期维护时拆解更换易损件也不会因为结构设计问题出现拆不动、装不上的情况，完全匹配工业现场连续运行的使用需求。
