高精度电磁隔膜计量泵伽马X结构设计

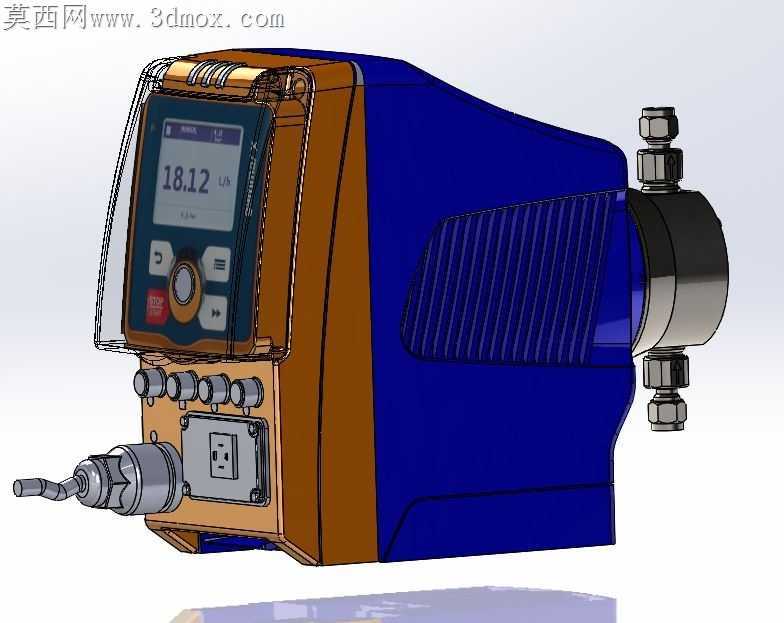

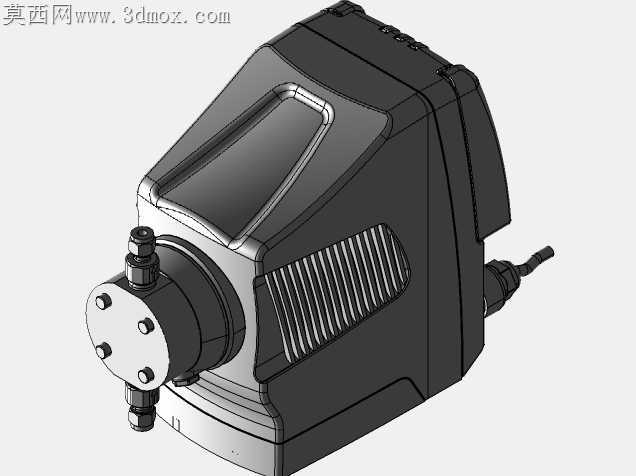

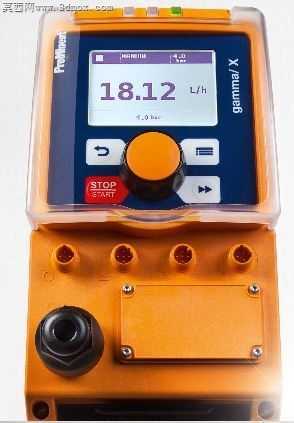

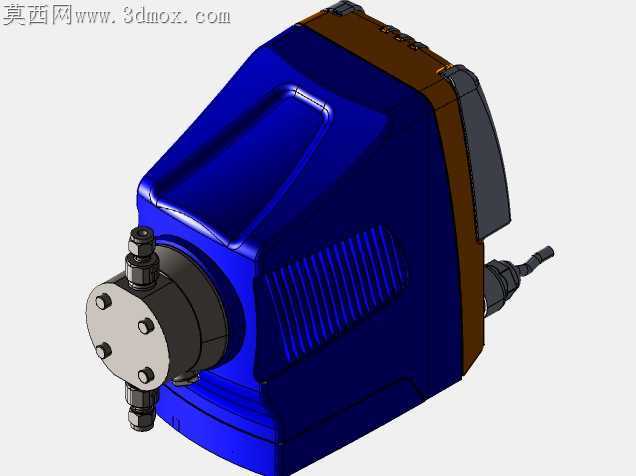

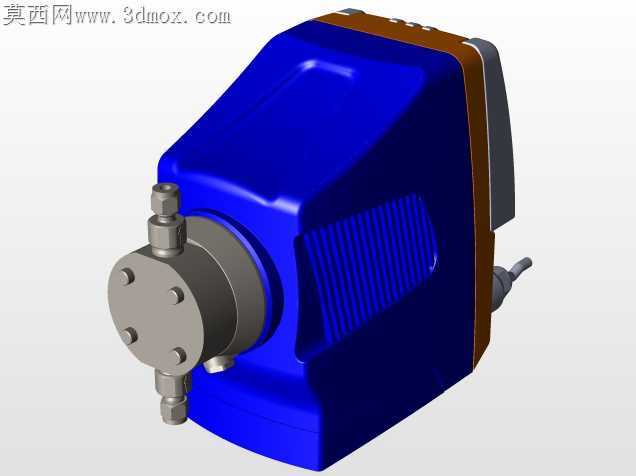

现场加药工况里，计量泵长期接触腐蚀性药剂、高粘度流体，外壳密封失效、按键进液损坏、调节精度漂移是最常见的故障点，这款电磁隔膜计量泵的结构设计，恰恰针对这些痛点做了针对性的优化。操控区域的透明防护盖做了内嵌式卡扣配合，和橙色壳体的接合面预留了0.8mm的密封胶条安装槽，不用额外打胶就能达到IP66的防护等级，日常操作时不用掀开护盖就能通过柔性按键区完成参数调整，避免药剂飞溅渗入操控电路板。正面的大尺寸显示屏做了下沉式安装，屏幕边缘和壳体的台阶差控制在1.2mm，既可以避免现场搬运、安装时硬物直接刮花屏幕表面，又能让透明护盖和屏幕之间留出均匀的空气层，不会因为温差起雾遮挡显示数值。下方四个流体接口的安装座做了加厚凸台设计，螺纹孔深度比常规计量泵加深3mm，连接管路时即使反复拆装也不会出现滑牙问题，接口周围的环形凹槽可以容纳溢出的少量药剂，不会顺着壳体缝隙流进内部电磁组件。中间的操作旋钮做了包胶处理，旋钮和壳体的配合间隙控制在0.3mm，既保证旋转调节时无卡顿，又能阻挡粉尘、水汽从旋钮缝隙进入内部。侧面的电缆接头做了反向螺纹设计，拉扯电缆时接头会越拧越紧，不会因为现场管线拖拽出现接头松脱断电的问题。壳体上的固定螺丝全部采用沉头设计，螺丝安装后和壳体表面齐平，不会积留药剂残渣造成螺丝腐蚀，后期维护拆解时不会因为螺丝锈蚀无法拧开。内部的电磁驱动模块和流体腔做了完全隔离的腔室设计，中间的密封隔板采用一体化注塑成型，没有拼接缝隙，即使隔膜片长期使用出现磨损渗漏，药剂也只会留在流体腔室内，不会渗入驱动电路部分造成设备烧毁。流量调节的冲程机构做了双限位设计，调节到0冲程和满冲程位置时都有明显的阻尼反馈，现场操作人员不用盯着屏幕也能快速感知调节边界，避免过度调节损坏内部冲程组件。可选的继电器模块采用插拔式安装结构，模块和主机的连接触点做了镀金处理，在高湿度、高腐蚀的车间环境里也不会出现接触不良的问题，后期扩展功能时不用拆解整机，直接在侧面预留的安装位插入模块就能完成升级，大幅降低现场改造的工作量。
