雨鸟PGA两寸灌溉用电磁阀结构设计

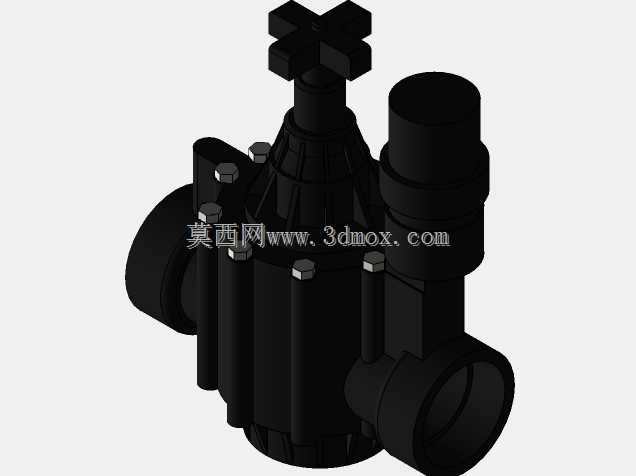

这款两通式电磁阀主要面向园林灌溉、市政绿地喷灌、农业大田滴灌系统的管路控制场景，也可适配小型雨水收集系统、景观水循环管路的通断控制需求，属于管路流体控制类的执行部件，依靠电磁驱动实现管路的自动通断，无需人工手动操作阀件，适配自动化灌溉控制系统的联动需求。从结构设计来看，模型还原了产品的外部装配特征，顶部的十字形手动旋钮是应急操作结构，当电磁控制模块出现供电故障或信号异常时，可通过手动旋转该旋钮实现阀门的强制启闭，满足现场应急调试、检修的操作需求。侧置的圆柱形结构是电磁先导头的安装位，该类阀采用先导式结构设计，并非直接通过电磁力驱动主阀瓣启闭，而是通过电磁先导头控制腔室压力差，借助管路自身的水压推动主阀瓣动作，因此仅需较小的电磁驱动力即可控制大口径管路的通断，适配两寸口径管路的大流量输水需求，降低驱动模块的功耗与体积。阀体两侧的接口为内螺纹连接结构，符合常规灌溉管路的连接标准，安装时无需额外焊接或法兰转接，直接与同规格的PE、PVC输水管道螺纹对接即可，接口处的密封面预留了密封件安装槽位，实际装配时搭配橡胶密封圈即可实现承压密封，可满足常规灌溉工况0.1-1.0MPa的工作压力需求。阀体外部的六角螺栓是上下阀盖的连接紧固件，建模时还原了螺栓的均布位置与外露高度，实际生产中该类螺栓采用不锈钢材质，适配户外潮湿、多尘的使用环境，避免长期使用出现锈蚀卡死的问题，方便后期检修拆解。建模过程中优先保证了外部安装尺寸的准确性，包括阀体总高度、接口中心距、手动旋钮的操作空间、先导头的侧向伸出尺寸，这些尺寸直接决定了产品在阀井内的安装边界，设计选型时可直接参考该模型核对安装空间，避免出现安装后操作空间不足、与周边管路干涉的问题。需要注意的是该模型仅还原外部装配结构，未对内部的阀瓣、弹簧、压力腔等细节结构做建模表达，可用于方案阶段的管路布局、安装空间校核、BOM清单统计等工作，若需做内部流道分析、零件级的加工出图，还需补充内部零件的详细结构设计。从实际使用角度出发，该类阀的户外安装需注意电磁先导头的防护等级，模型上先导头的接线位预留了防水接头的安装空间，现场布线时需做好接线处的防水密封，避免灌溉水或雨水渗入导致电磁线圈短路。阀体底部的弧形结构是流道的外部轮廓，该结构设计可降低流道内的水头损失，提升输水效率，减少灌溉系统的供水压力损耗。
