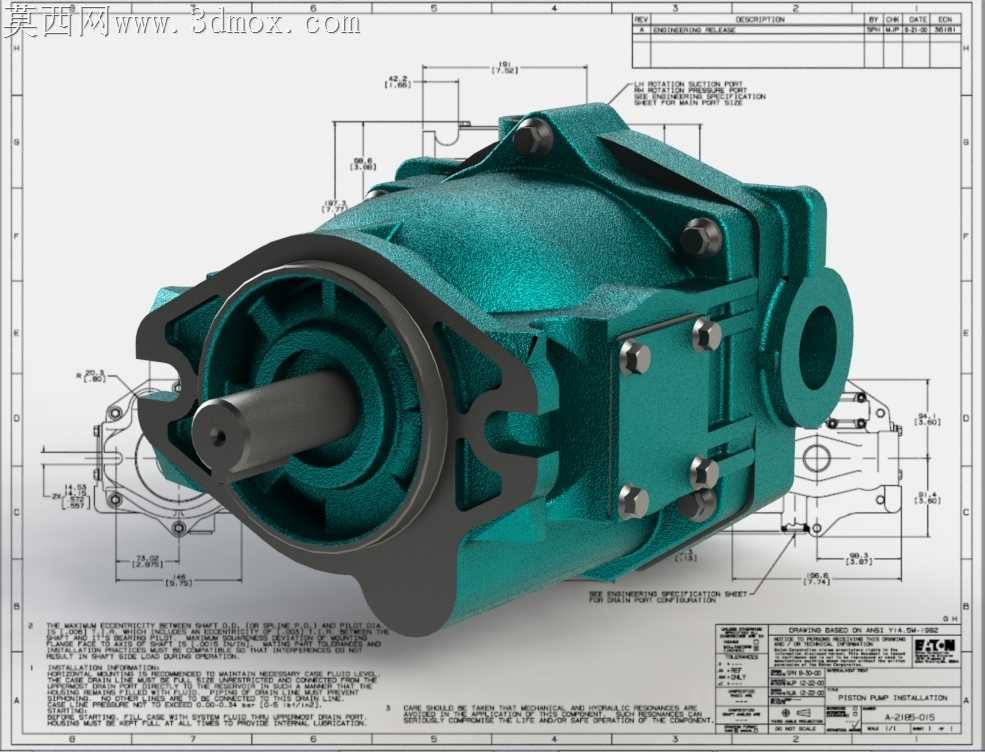

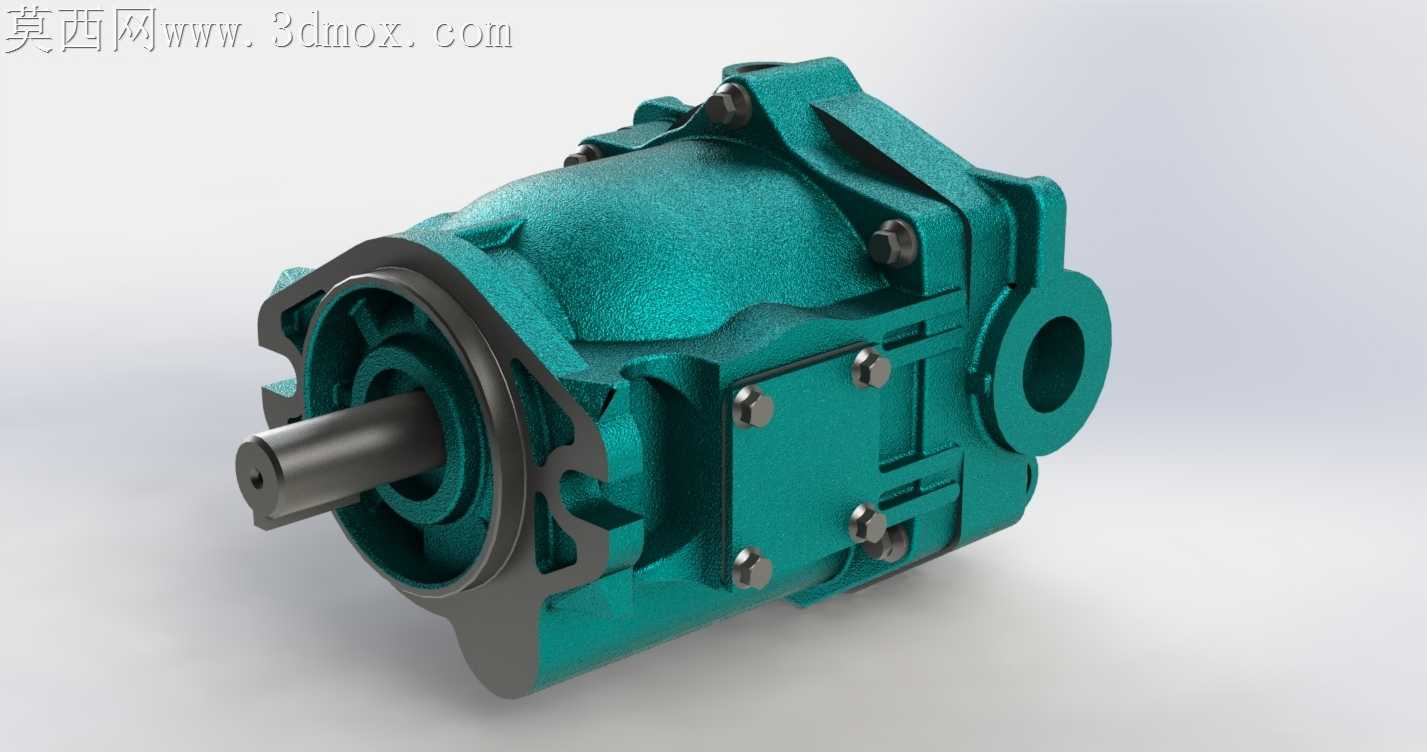

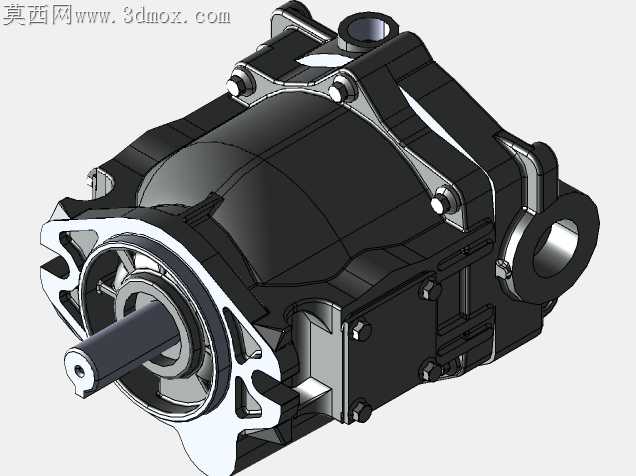

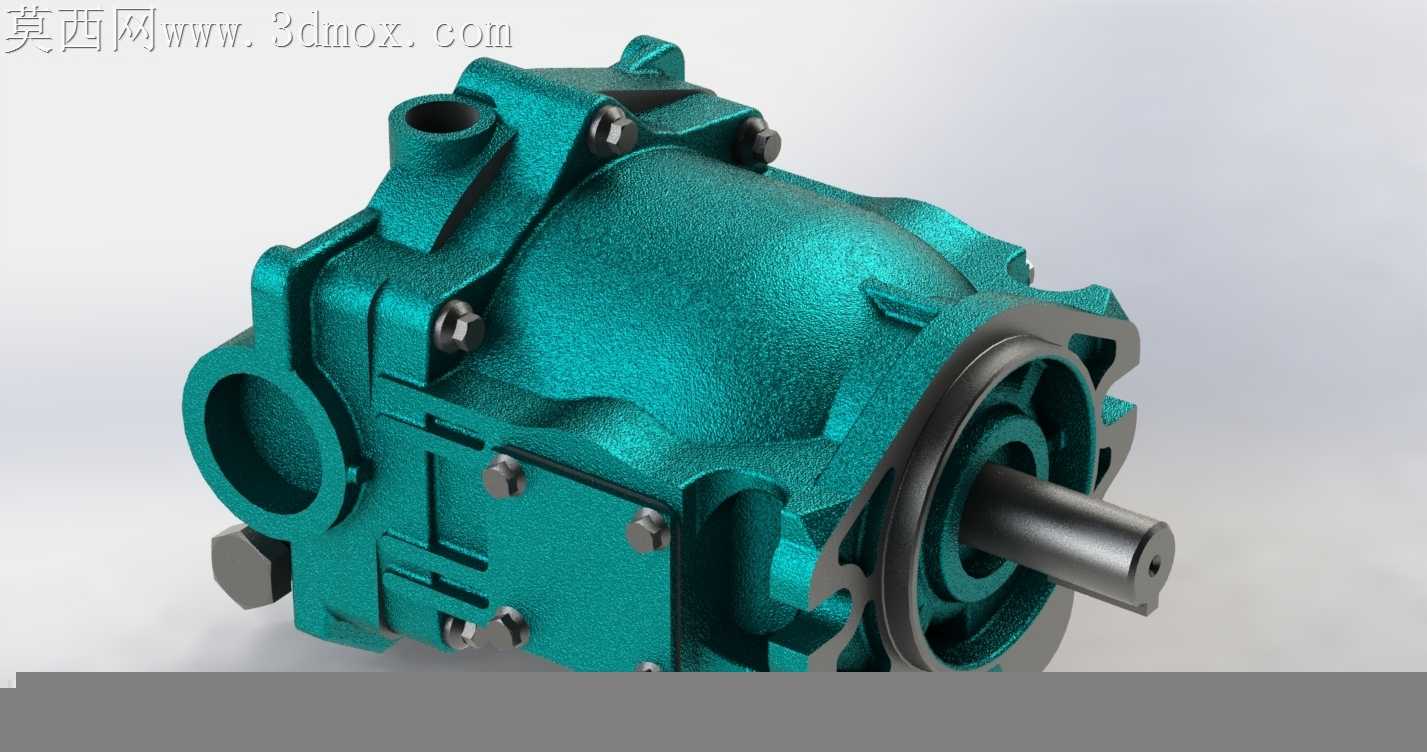

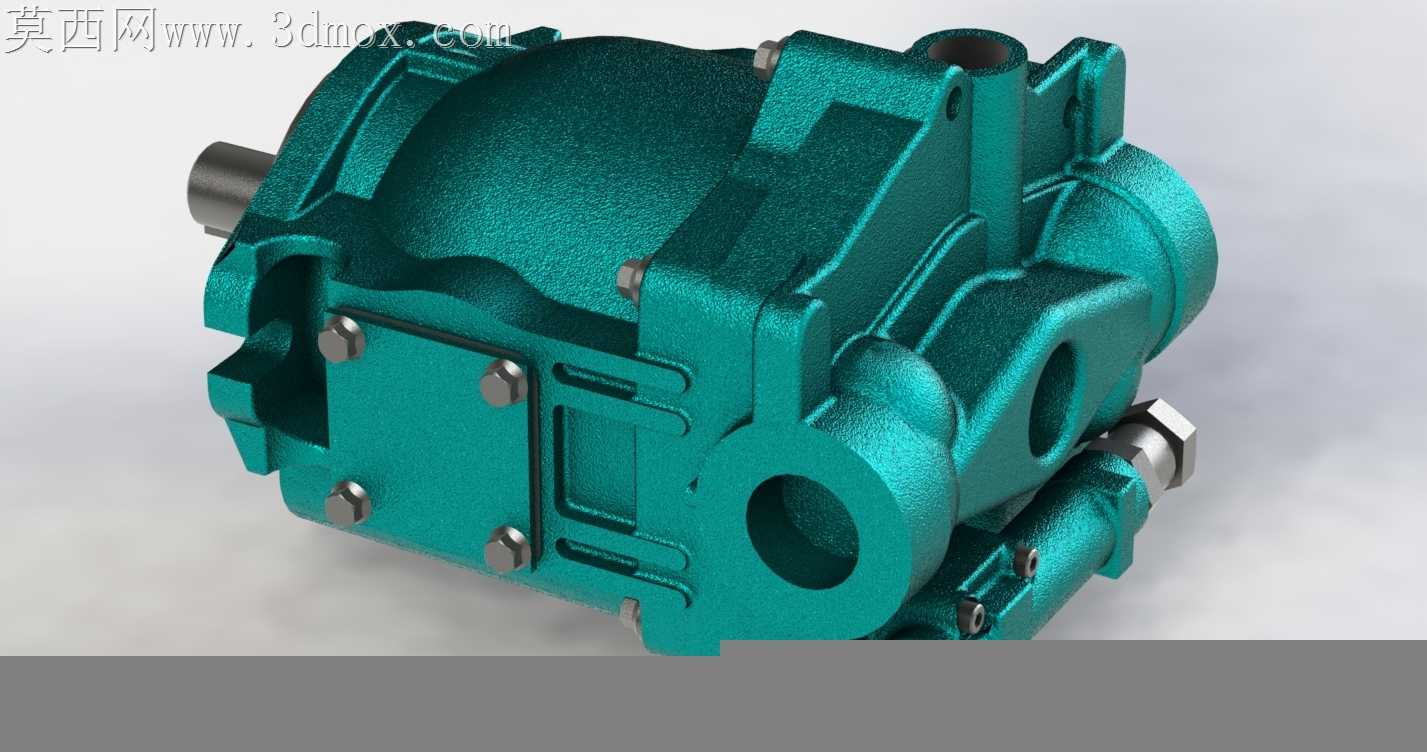

VICKERS EATON系列轴向液压柱塞泵结构

这款液压柱塞泵是液压传动系统中的核心动力转换元件，主要应用于工业液压站、工程机械液压回路、重型装备伺服控制系统、冶金设备动力单元、注塑机液压系统等需要高压稳定液压动力输出的场景，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的高压油源，驱动液压缸、液压马达等执行元件完成直线往复、旋转等做功动作。该款泵为斜盘式轴向柱塞结构，依靠缸体内部柱塞的往复运动改变密封容腔容积完成吸油与压油过程，额定工作压力覆盖中高压到高压区间，具备容积效率高、压力脉动小、输出流量稳定、可实现变量调节的特性，能够根据系统负载需求动态调整输出流量，降低系统无功损耗，适配不同工况下的动力匹配需求。从设计思路来看，整体采用分体式壳体结构，主壳体采用高强度铸铁材质，兼顾耐压性能与结构刚性，能够承受高压工况下的内部油压冲击与外部安装载荷；端盖与主壳体通过内六角螺栓组实现刚性连接，结合面设置密封沟槽搭配耐油橡胶密封件，杜绝高压油液渗漏问题；进出油口采用标准法兰连接结构，预留足够的通径尺寸降低油液流动阻力，同时匹配行业通用的安装接口尺寸，便于现场管路对接。泵体的输入轴端设置标准轴伸与平键连接结构，匹配常规电机、内燃机的输出轴安装尺寸，安装法兰采用通用的止口定位结构，能够直接适配标准钟形罩安装支架，无需额外定制转接件；整体安装边界紧凑，侧向布置的控制阀组集成在泵体侧面，无需额外外接独立阀块即可完成压力、流量的调节功能，减少系统管路连接点，降低泄漏风险。内部柱塞副采用精密配流结构，配流盘与缸体端面采用高精度研磨配合，保证高压工况下的容积效率，回程机构保证柱塞始终与斜盘表面贴合，在高速旋转工况下不会出现脱空撞击问题，延长核心部件的使用寿命；壳体外部设置加强筋结构，在不额外增加壳体壁厚的前提下提升整体结构刚性，降低高压工况下的壳体形变，同时辅助提升散热效率，带走连续工作时内部油液搅动与摩擦产生的热量，保证泵组长时间稳定运行。
