人体空间校核用铰接式人形测量工装结构

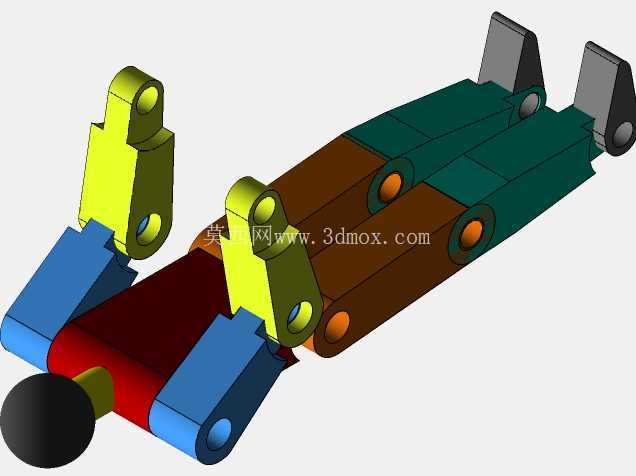

　　这款铰接式人形测量工装，核心服务于家具设计、室内空间布局、人机工程验证场景下的空间适配校核工作，替代真人完成重复性的空间边界测量、干涉验证作业，避免真人测试过程中因姿态保持偏差、个体尺寸差异带来的测试数据离散问题。从结构设计逻辑来看，整体采用分段铰接的模块化构型，对应人体头、躯干、上肢、下肢的核心活动关节位置设置转动副，每个铰接点位都预留了足够的转动角度余量，可模拟人体坐姿、站姿、半蹲、侧倾等多种日常姿态，转动副处采用轴孔配合的间隙设计，既保证姿态调整时的转动顺滑度，又能在姿态锁定后依靠接触面摩擦力保持形态稳定，无需额外增加锁止结构即可满足静态空间测量的使用需求。

　　工装的各分段块体尺寸严格按照成年人体平均百分位尺寸进行比例缩放，头部采用球形结构模拟人体头部轮廓，在进行桌面高度、柜类进深、座椅靠背角度校核时，球形头部可快速判定头部活动空间的干涉边界，无需额外调整轮廓角度；躯干部分采用分块式的长条形结构，对应人体胸、腰、臀段的轮廓尺寸，在进行座椅坐深、靠背高度、桌下净空测量时，可直接通过块体与被测家具的贴合状态判定空间余量；上下肢的连接块体同样采用铰接设计，上肢段可模拟手臂前伸、侧抬、下垂等姿态，用于校核桌面操作空间、扶手高度、柜类门把手操作空间的合理性，下肢段可模拟大腿平放、小腿垂直、腿部前伸等姿态，用于校核座椅坐高、桌下腿部活动空间、通道通行宽度的适配性。

　　从安装与使用边界来看，该工装无需额外固定基座，可直接放置于被测空间或家具表面，整体重量控制在单人可搬运的范围内，各铰接点的转动阻尼经过匹配设计，调整姿态时不会出现块体自行松脱下坠的问题，块体边缘全部做圆角处理，避免测量过程中刮伤家具或测试人员。在实际工程应用中，这类工装常被用于家具产品开发阶段的人机适配验证，比如办公椅开发过程中，可通过调整工装姿态快速验证不同坐深、靠背角度下的人体空间占用情况，替代多轮真人试坐的繁琐流程；在室内装修布局阶段，可将工装放置于拟定的家具摆放位置，模拟人在空间内行走、操作、就坐的活动范围，提前预判通道宽度、操作台面高度、柜体开门空间的合理性，避免装修完成后出现空间局促、操作不便的问题；在公共设施设计领域，比如候车座椅、公共操作台、无障碍设施的设计验证中，该工装可快速完成不同姿态下的空间边界校核，保证设施尺寸符合通用人机工程标准。

　　设计过程中特意简化了非必要的外形细节，没有复刻人体的精细外观轮廓，所有块体都采用规则的几何构型，一方面降低了加工制造的难度，另一方面在进行空间测量时，规则的块体边缘更便于对齐测量基准，减少轮廓曲面带来的测量误差；各铰接点的轴孔采用统一的直径规格，若长期使用出现磨损，可快速替换销轴部件，无需整体更换工装，降低后期维护成本。工装的整体尺寸边界在完全舒展的直立姿态下，对应成年人体平均身高的比例尺寸，在完全蜷缩的坐姿姿态下，可模拟人体就坐时的最小空间占用，覆盖绝大多数日常使用场景下的人体姿态空间需求，在进行狭小空间验证时，比如橱柜内部操作空间、卫生间洁具周边活动空间，可通过调整工装的肢体角度，精准判定空间是否满足人体操作的最小余量，避免因空间预留不足导致的使用不便。
