三菱ELCB小型漏电断路器结构设计

在低压配电终端的防护场景里，这类漏电断路器是末端回路不可或缺的保护元件，不管是民用建筑的户内配电箱、工业车间的设备馈电回路，还是车载低压配电系统的支路保护，都能看到这类元件的应用。它的核心作用是在回路出现漏电电流、人身触电、过载或者短路故障时，快速切断电源，避免故障范围扩大，既保护用电设备不被大电流烧毁，也能降低触电引发的人身安全风险。

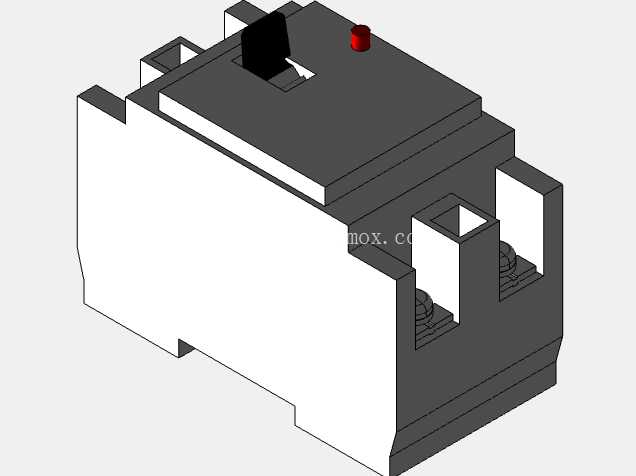

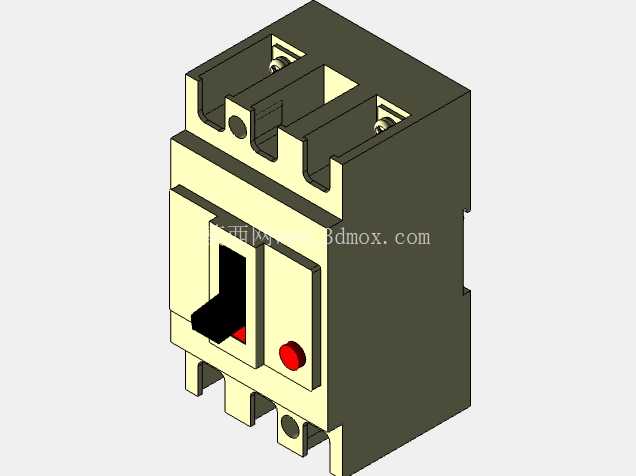

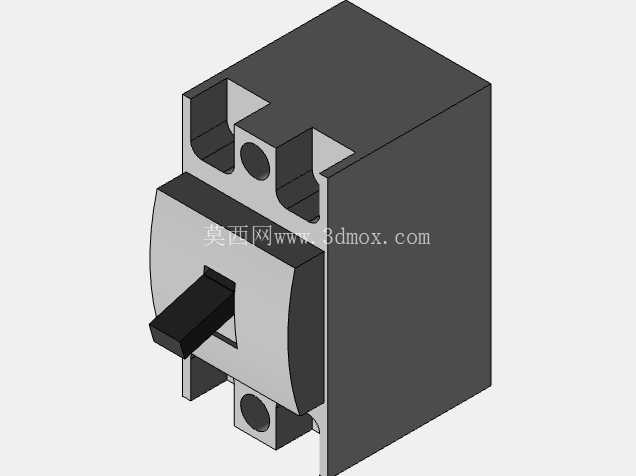

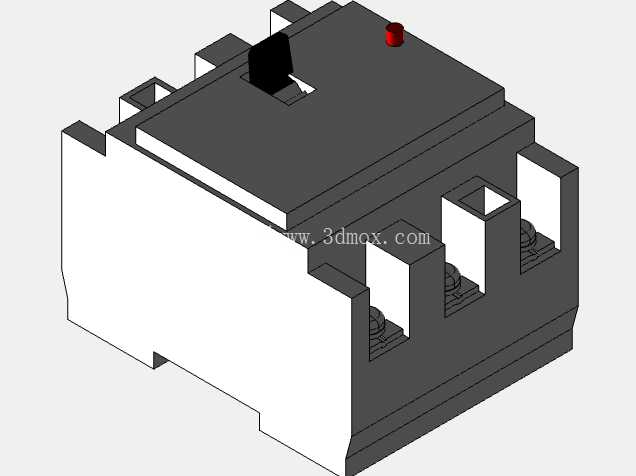

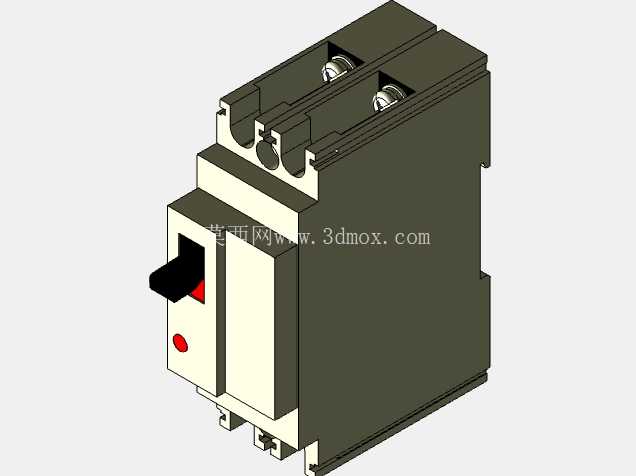

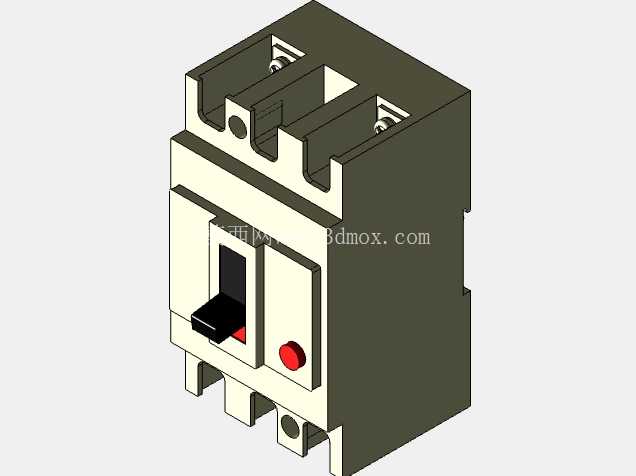

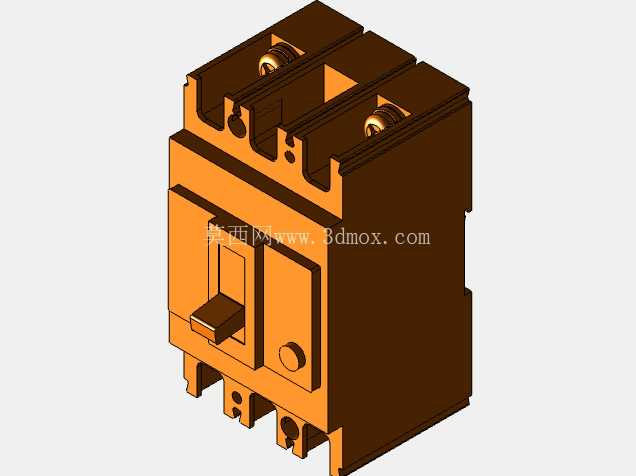

从结构设计来看，这款断路器采用模块化的紧凑布局，主体外壳采用阻燃热固性塑料注塑成型，外壳的分型面沿着产品中轴分布，既保证了内部元件的防护等级，也方便生产阶段的装配与后期运维的拆解。操作手柄突出于壳体正面，采用防滑的凸台纹理设计，操作时的扳动角度控制在45度到90度之间，分合闸的手感阻尼经过调校，不会出现操作卡滞或者误碰脱扣的问题。手柄下方的弧形面是产品的标识区域，通常会印刷额定电流、分断能力、脱扣特性这类核心参数，方便现场运维人员快速识别产品规格。

壳体上部的两个对称凹槽是安装卡接的定位结构，配合底部的卡扣结构，可以直接卡装在标准35mmDIN导轨上，不需要额外的固定螺丝，这种安装方式是低压终端电器的通用标准，能适配市面上绝大多数的配电箱安装轨，安装时只需要将产品上部挂住导轨上沿，下部按压到位就能听到卡扣锁止的声响，拆卸时用螺丝刀撬动底部的解锁卡扣就能快速取下，单人就能完成整柜的元件装配，大幅提升配电盘的组装效率。壳体上下端的圆形通孔是进出线的接线端子位置，端子采用压线框式结构，能适配不同线径的铜导线，接线时拧紧螺丝就能将导线牢牢压接，避免长期使用后因为振动出现接线松动、接触电阻过大发热的问题。

内部的结构布局围绕脱扣机构排布，电磁脱扣器负责短路故障的瞬时保护，当回路出现远超额定值的短路电流时，电磁机构会瞬间吸合，推动脱扣杆解锁机构，在毫秒级时间内切断回路；热脱扣组件则由双金属片构成，当回路出现长时间过载，电流超过额定值但未达到短路阈值时，双金属片受热弯曲，经过一定的延时后推动脱扣机构动作，避免线路长期过载发热引发绝缘老化甚至火灾。漏电检测部分的零序电流互感器布置在壳体内部的出线侧，所有相线和中性线都穿过互感器磁环，正常工作时回路电流矢量和为零，互感器无输出，当出现漏电或者触电情况时，剩余电流会让互感器输出感应信号，经过电子放大电路放大后触发脱扣机构，实现漏电保护功能。

从安装边界来看，这款2P规格的断路器宽度为2个标准模数，也就是36mm，高度和深度都符合终端电器的通用尺寸，在配电箱内排布时，相邻产品之间不需要预留额外的间隙，紧密排布也不会影响散热，因为产品的散热主要通过壳体表面的空气对流实现，外壳的塑料材质也具备足够的耐热性能，能承受长期额定电流工作下的温升。设计建模时需要重点关注几个配合尺寸：一是导轨卡扣的弹性变形量，既要保证安装时卡扣能顺利越过导轨，也要保证锁止后不会因为运输振动出现松脱；二是操作手柄与壳体开口的配合间隙，间隙过大会导致防护等级不足，间隙过小则容易出现手柄卡滞，无法正常分合闸；三是内部脱扣机构的运动行程，每个传动部件的运动路径都不能出现干涉，否则会导致脱扣失效，无法实现保护功能。

在实际选型应用时，需要根据回路的额定电流、预期短路电流、漏电动作电流参数来匹配对应规格的产品，比如普通插座回路选用20A额定电流、30mA漏电动作电流的规格，动力回路则需要根据负载功率选择更大额定电流的型号，同时要校验产品的分断能力是否大于回路安装点的预期短路电流，避免短路时分断能力不足导致产品炸裂。建模过程中对所有配合面的公差都要按照低压电器的行业标准设定，塑料件的脱模斜度控制在1度到1.5度之间，既方便注塑脱模，也不会影响装配精度，接线端子的金属部件要考虑足够的导电截面积，避免大电流下出现过热问题。
