24V直流SPNO隔离线圈结构设计

在车载低压配电回路、工业直流控制柜体的设计选型中，隔离线圈是承担回路通断隔离、负载切换的核心电磁执行部件，本次呈现的24V直流SPNO型隔离线圈，是针对车载直流供电场景做的结构复刻与参数化建模成果，完全贴合实际量产件的装配边界与功能逻辑。从实际应用场景来看，这类线圈常被布置在新能源辅助供电回路、工程车辆直流配电盒、固定式工业直流控制单元内，核心作用是在控制信号触发时，通过电磁吸力带动内部触点完成单极常开回路的闭合，失电时依靠复位弹簧快速断开回路，实现控制侧与负载侧的电气隔离，避免低压控制信号直接串入大功率负载回路引发的器件烧损、信号干扰问题，尤其在车载颠簸、温变范围大的工况下，这类密封式结构的线圈比外露式电磁部件的抗振、防尘表现更稳定。

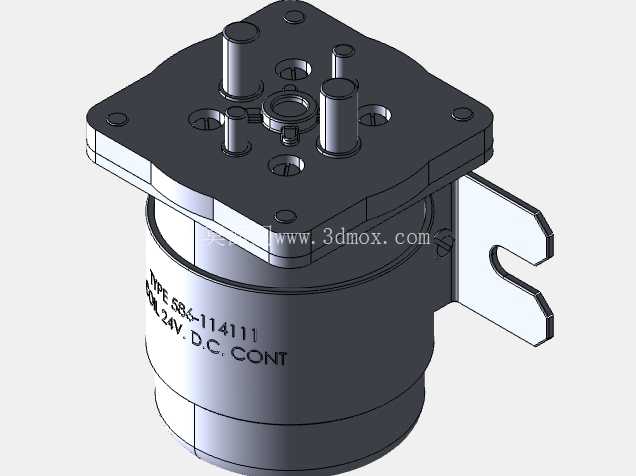

从产品功能特性来看，该线圈额定工作电压为直流24V，适配常规车载24V供电体系与工业控制24V直流母线，采用单极常开（SPNO）的触点配置，常态下触点保持断开状态，只有线圈两端施加额定电压产生足够电磁吸力时，才会带动动触点完成闭合，触点接触电阻控制在毫欧级，避免大电流通过时出现异常发热；线圈本体采用全密封圆柱壳体结构，上端盖为绝缘工程材质，通过四个角的安装孔位与壳体压合密封，能阻挡日常工况下的粉尘、溅水侵入内部绕组与触点区域，侧面带一体式弯折安装支架，支架上开设挂钩式安装槽，不需要额外的定制安装座，直接卡入配套的固定螺柱即可完成快速装配，适配车载装配线上的快装需求，减少装配工序的工时消耗。

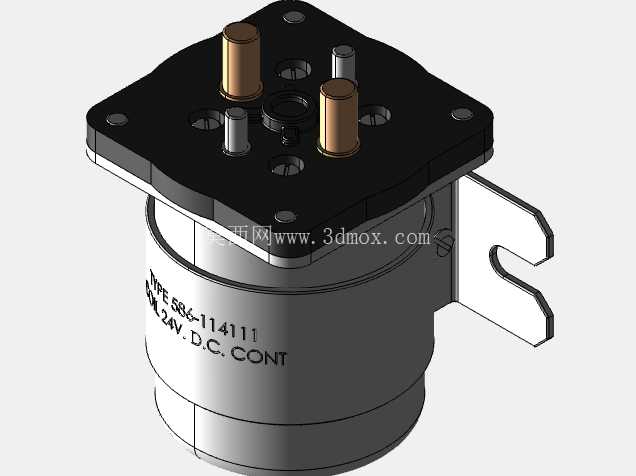

从设计思路层面拆解，建模过程中优先还原了实际产品的装配逻辑：上端盖的接线端子采用两种不同直径的铜质插柱与定位钢柱组合，大直径铜柱为主回路接线端，小直径钢柱为装配定位柱，避免装配过程中出现接线方向错装的问题；端盖上的沉头安装孔位与壳体上的螺纹孔位置完全对应，建模时保留了0.2mm的装配间隙，符合实际压装工艺的公差要求；壳体表面的标识区域做了凹陷刻字处理，还原量产件的参数标识位置，方便后续做渲染出图或者工艺标注时直接调用；侧面的安装支架与圆柱壳体采用一体化折弯建模，支架的弯折圆角、挂钩槽的开口宽度都按照实际冲压件的工艺参数设置，槽口处做了导向倒角，方便装配时快速卡入固定位，不会出现卡滞问题。

关于外形尺寸与安装边界，该线圈主体圆柱段直径适配常规直流接触器的通用安装尺寸，上端盖的方形安装法兰对角尺寸与同功率等级的通用隔离线圈保持互换性，不需要改动原有安装位即可直接替换同规格旧款产品；安装支架的伸出长度经过校核，保证线圈装配后与周边金属构件保持至少5mm的电气间隙，满足低压直流设备的安规要求；上端接线柱的伸出高度适配常规快插接线端子的插合深度，接线后端子不会与上端盖平面产生干涉，也不会因为插接过浅导致接触不良；整体高度控制在紧凑范围内，不会占用配电盒内部过多的垂直空间，方便在空间局促的车载配电舱内布置。建模过程中对绕组区域的内部结构做了简化处理，但保留了外部所有装配接口的精确尺寸，不管是做配电盒的整体装配干涉检查，还是做线圈本身的结构改进设计，都可以直接调用该模型完成虚拟装配验证，减少实物打样的迭代次数。在实际选型匹配时，只需要核对安装支架的槽位间距、接线柱的极性位置、额定工作电压三个核心参数，即可确认该线圈是否适配目标回路，不需要额外做结构改型，能大幅缩短配电系统的设计周期。
