BW32AAG塑壳断路器三维结构设计

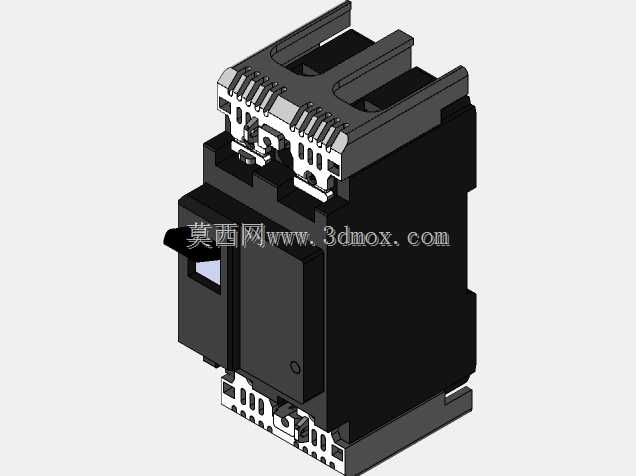

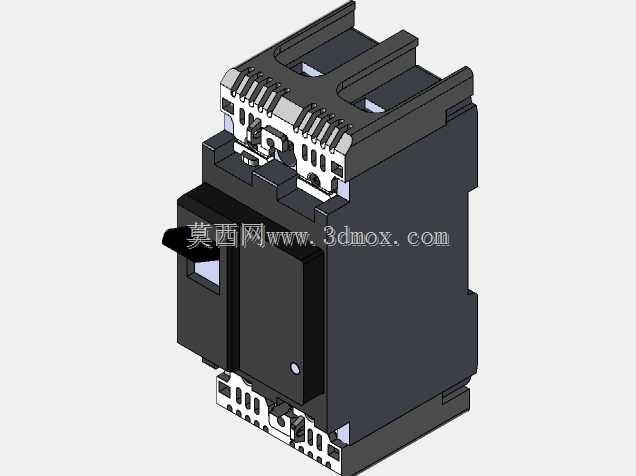

　　这款BW32AAG塑壳断路器的三维结构，完整还原了低压配电回路里终端保护元件的全部装配细节，从进线端的接线端子排、操作机构的联动转轴，到灭弧室的栅片排布、出线端的安装固定卡扣，每一处结构都对应实际量产产品的装配逻辑。在工业现场的低压柜、机床电控箱、生产线分布式配电盒里，这类断路器是承担回路过载、短路保护的核心元件，日常运维中操作人员通过外露的操作手柄完成分合闸动作，故障脱扣时手柄会自动跳至中间位置，给运维人员明确的故障提示，这部分的结构在模型里做了完整的运动副预留，可直接用于模拟分合闸的动作行程。从设计思路上看，模型优先还原了产品的安装适配性，底部的安装卡槽尺寸完全匹配行业通用的35mm标准导轨，安装孔位的中心距、

　　接线端子的压线范围、操作手柄的凸出高度都严格对照实物的安装边界做了还原，做电控箱布局设计时，直接调用这个模型就能校验柜内的元件排布间隙，避免出现接线空间不足、操作手柄被柜门遮挡、相邻元件安全距离不够的问题。模型的外壳部分做了合理的结构简化，既保留了外壳上的散热槽、标识刻印位、分合状态指示窗的细节，又没有冗余的细碎特征，不会给装配体带来不必要的运算负担，内部的脱扣器模块、触头支持件、灭弧栅片组都做了独立的零件拆分，方便设计人员拆解参考内部的传动逻辑。在机床加工设备的电控系统设计里，这类断路器通常布置在主进线开关之后、各支路电机回路的前端，既要满足单回路的额定载流要求，还要适配柜内的安装空间，这个模型的整体外形方正，

　　侧面的拼接卡槽结构也做了还原，多台断路器并排安装时可以通过卡槽拼接固定，保证排布整齐，不会出现运行过程中偏移的问题。接线端子部分的结构还原了压线板的倾斜角度，实际接线时导线插入端子后，拧紧压线螺丝就能通过倾斜的压线板把导线牢牢压在导电座上，模型里这部分的间隙预留完全和实物一致，做布线模拟时可以直接生成对应的导线走向，校验端子处的导线弯曲半径是否符合施工规范。操作机构的联动结构在模型里做了完整的装配约束，手柄转动时会带动内部的连杆机构驱动触头开合，脱扣状态下的锁止结构也有对应的特征体现，做操作机构的原理演示时，可以直接通过模型的运动仿真展示故障脱扣的动作过程，不需要额外补充结构特征。灭弧室部分的栅片采用等间距排布，

　　栅片上的引弧缺口位置、灭弧室的排气通道方向都和实物一致，这部分结构直接决定了断路器分断短路电流时的灭弧能力，模型还原这部分细节，也方便电气设计人员理解产品的分断原理，在选型时更清晰地判断产品是否适配现场的短路电流等级。从安装边界来看，模型的顶部进线端预留了足够的接线空间，不会出现导线弯曲半径不足导致的绝缘层破损问题，底部出线端和安装导轨的间隙也符合布线要求，多股软线接好后不会和导轨或者柜内的金属结构发生摩擦，侧面的散热槽位置避开了相邻元件的拼接面，多台并排安装时不会遮挡散热通道，保证长期运行时的温升符合标准要求。
