微型金属齿轮减速马达结构设计

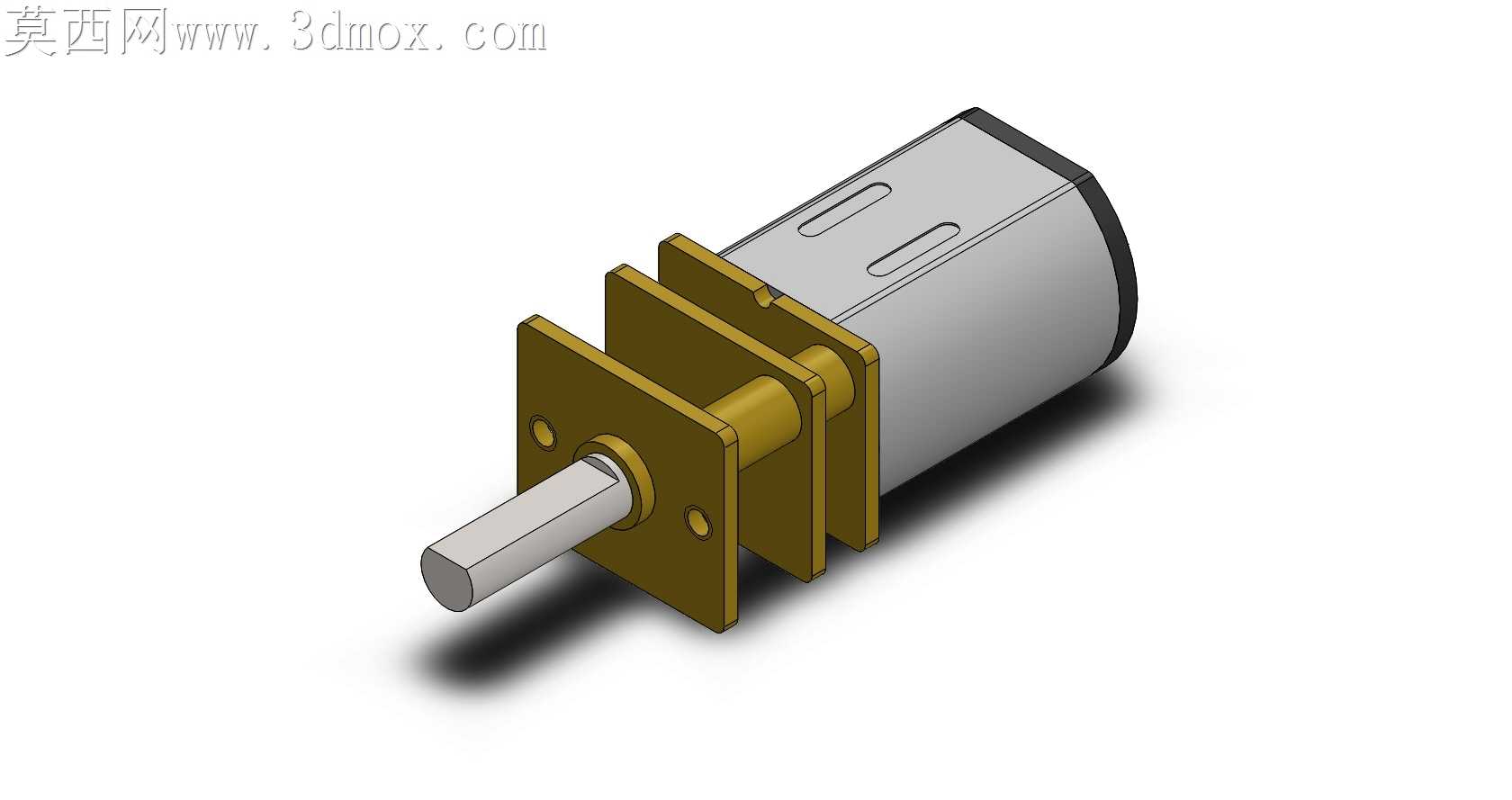

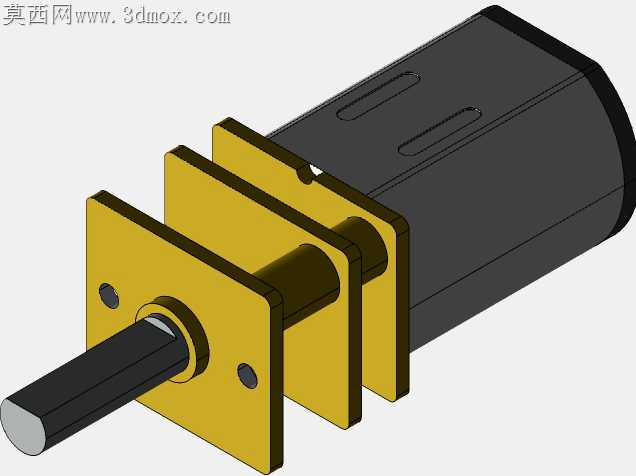

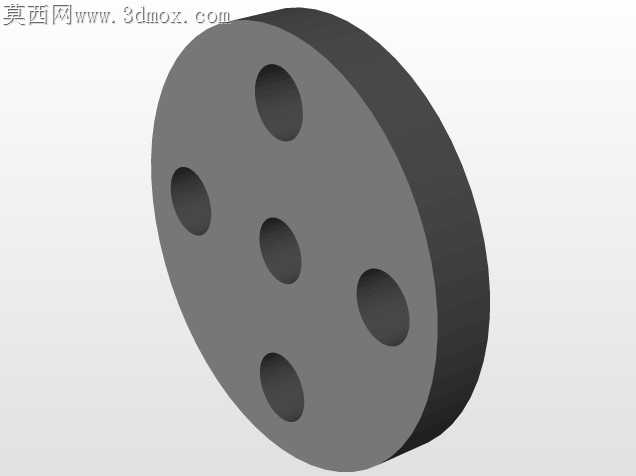

微型金属齿轮马达在小负载传动场景里，最容易被忽略的就是安装法兰与输出轴的同轴度偏差问题，很多入门设计只做外观占位，忽略了实际装配时10x12毫米安装面板的公差配合，导致装机后输出轴径向跳动超差，带载时齿轮啮合异响甚至断齿。这款模型在输出端做了双层法兰限位结构，靠近轴伸端的法兰预留了0.02毫米的轴承安装位沉台，没有把轴承直接压入机壳本体，而是通过法兰板的定位止口来固定轴承外圈，既降低了机壳加工时的同轴度要求，也方便后期更换不同减速比的齿轮组时不用重新加工机壳。输出轴采用D型切面设计，切面位置距离轴肩刚好留出1.5毫米的卡簧槽空间，不会出现传动件轴向窜动的问题，轴伸长度控制在8毫米，刚好适配常见的微型舵机摇臂、小型同步带轮的安装深度，不会因为轴伸过长导致悬臂负载过大，也不会过短让紧固件无法锁死。齿轮箱部分没有做全齿细节建模，反而把各级齿轮的安装轴孔位置、隔套厚度都做了精准预留，金属齿轮的啮合侧隙控制在0.01-0.03毫米区间，既不会因为侧隙太小出现卡滞，也不会因为侧隙过大导致回程误差超标，适合做小型机器人关节、智能门锁传动、微型云台驱动这类对传动精度有一定要求但负载不大的场景。机壳尾部做了两个对称的定位凹槽，刚好对应马达端盖的凸点，装配时不用额外做定位治具就能保证端盖与机壳的同轴度，端盖边缘做了0.1毫米的倒角，压装时不会刮伤机壳内壁的漆层，也能避免压装过程中切屑掉入电机内部造成短路。安装法兰上的两个固定孔做了沉头设计，螺丝锁入后不会突出法兰表面，能让马达完全贴紧安装面板，不会出现安装倾斜的问题，法兰与齿轮箱本体之间预留了0.05毫米的间隙，避免加工误差导致法兰装配时顶到齿轮箱外壳，影响齿轮的正常啮合。这类微型马达的设计核心从来不是把所有零件都做的极尽精细，而是在满足占位装配需求的前提下，把所有影响实际装机的配合尺寸、公差预留、安装干涉点都考虑到位，哪怕是作为布局占位模型，也能让结构工程师在整机设计时直接调用，不用反复核对安装尺寸，避免后期开模后出现装配干涉的问题。
