工业壁挂式电气控制箱体结构设计

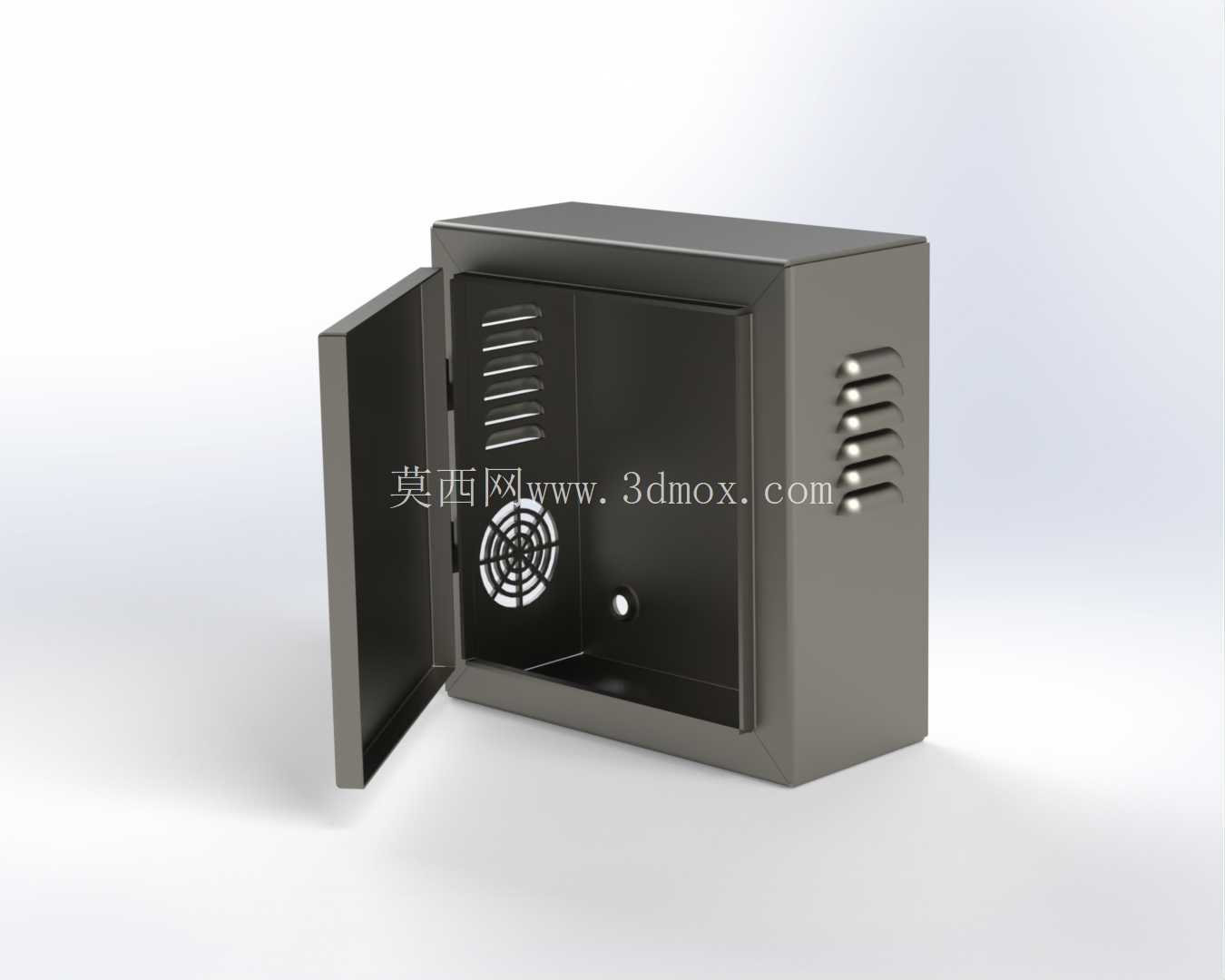

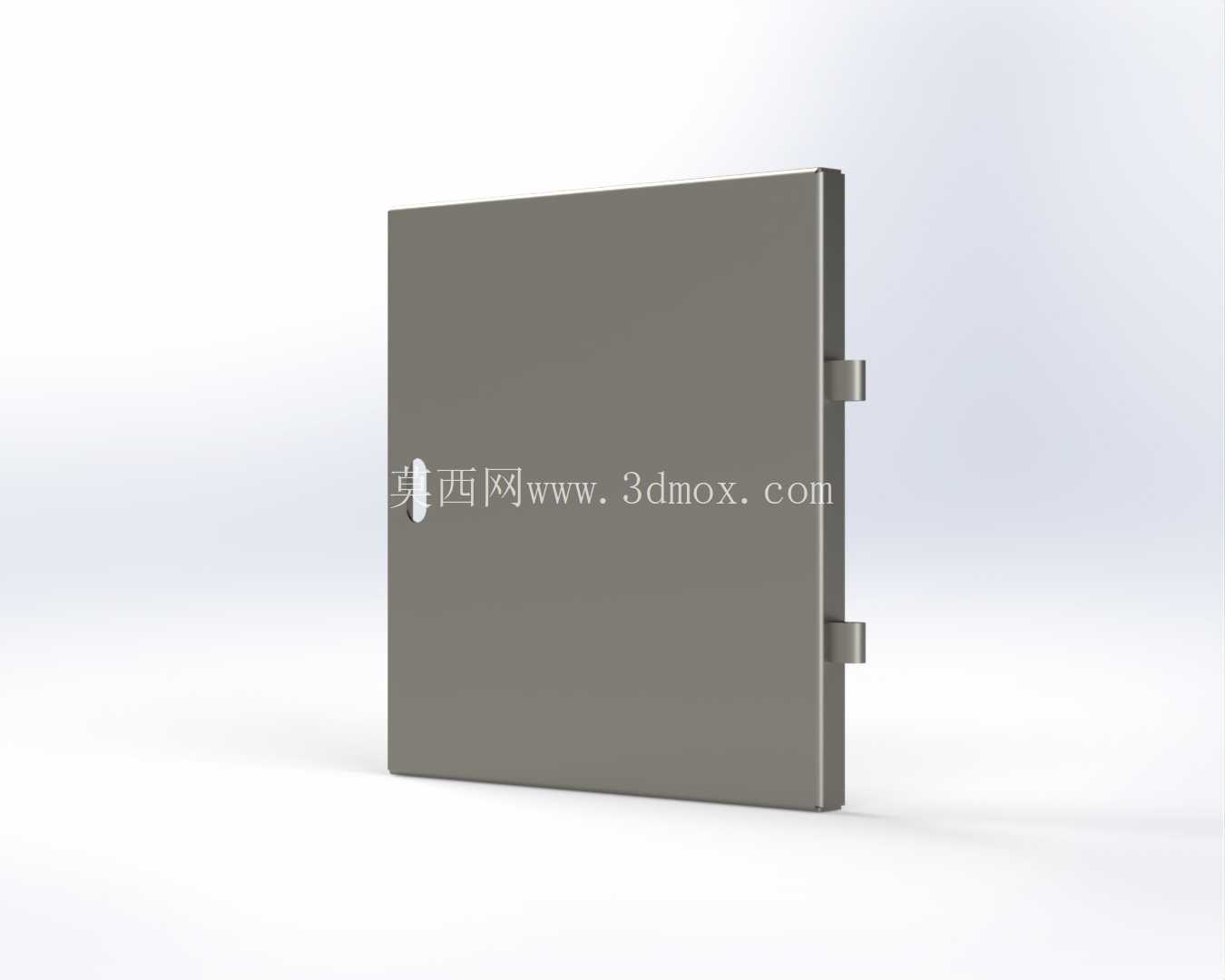

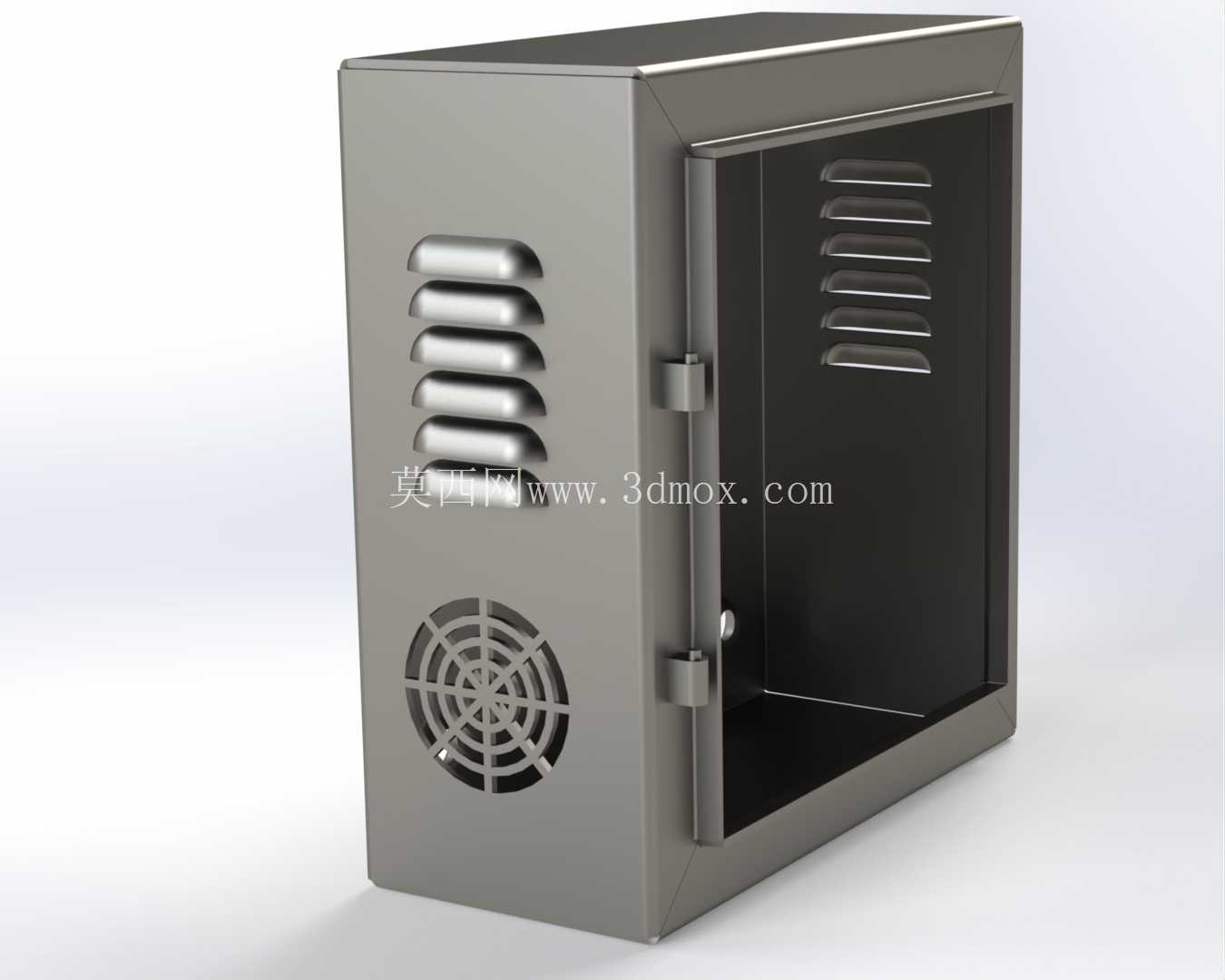

在工业配电与设备控制场景中，这类壁挂式电气控制箱体是车间产线、暖通配套、水处理设施里最常见的底层控制载体，不同于落地式大容量配电柜，这类紧凑型箱体更适配单台设备或局部区域的控制需求，安装时不需要占用地面通道空间，直接通过背部挂点固定在墙面或设备侧立面即可，能有效节省生产区域的宝贵作业空间。从结构设计逻辑来看，箱体采用冷轧钢板折弯拼焊的钣金工艺成型，整体做哑光喷塑处理提升耐锈蚀能力，适配车间多粉尘、少量油污的常规作业环境，门板与箱体主体通过侧边暗装铰链连接，开合角度可满足日常元件检修、线路排查的操作需求，门板内侧预留了线槽安装位，可规整排布二次控制回路的走线，避免箱内线路杂乱干扰后续维护。箱体侧面开有阵列式通风散热槽，门板内侧对应位置加装轴流散热风扇，当箱内PLC、继电器、开关电源等元件长时间工作产生积热时，可通过风扇形成定向气流，将热量从侧部通风槽排出，避免高温环境下元件出现误动作或寿命折损，同时通风槽内侧加装防尘滤网，可阻挡车间内的金属碎屑、浮尘进入箱内，降低元件接触不良的故障概率。箱内安装底板采用镀锌钢板材质，预留了通用的元件安装孔位，可根据实际控制需求固定断路器、接触器、PLC主机、IO扩展模块、接线端子排等元件，底板与箱体主体通过螺栓连接，后期如果需要更换元件或调整布局，可直接将底板整体拆下操作，不需要在箱体内狭小空间内作业，大幅提升装配与检修效率。门板上预留了指示灯、操作按钮的开孔位，可根据实际控制逻辑配置电源指示灯、运行指示灯、故障报警灯，以及启动、停止、急停等操作按钮，操作人员不需要打开箱门即可完成常规的设备启停操作，也能通过指示灯直观判断设备当前运行状态，遇到故障时可第一时间发现异常。从安装边界来看，这类箱体的背部挂点间距符合常规工业墙面安装的标准尺寸，进线孔开设在箱体底部，可配套防水格兰头固定进出线缆，避免线缆拉扯导致接线端子松脱，同时底部进线的设计也能避免上方滴落的冷凝水、清洁用水顺着线缆流入箱内，提升电气安全防护等级。在实际应用中，这类控制箱体可根据场景调整内部配置，用于单台冲压设备的动作逻辑控制、暖通空调系统的风机与阀门控制、小型水处理设施的泵组启停控制，也可作为小型自动化产线的本地控制站，通过通讯线缆与上位机系统连接，实现设备状态上传与远程指令下发。设计时充分考虑了现场使用的各类细节，比如门板与箱体接触的边缘加装了密封胶条，可提升防护等级，适配潮湿或多粉尘的安装场景；箱门配备了通用锁具，只有授权维护人员可打开箱门调整元件参数，避免无关人员误操作引发生产安全事故；箱体边角做了折弯圆角处理，避免安装与维护过程中尖锐边角划伤操作人员。不同于定制化的大型控制柜，这类标准化的紧凑型控制箱体结构通用性强，可适配绝大多数小型工业控制场景，建模时还原了钣金折弯的工艺圆角、焊接处的拼接细节、散热孔的阵列排布、风扇的安装位置以及门锁铰链的结构，可直接用于同类型箱体的结构参考、装配模拟，也可作为电气布局设计的载体，在模型基础上排布内部电气元件，完成整套控制系统的三维方案验证，提前排查元件安装干涉、走线空间不足、散热气流不畅等设计问题，减少实际生产加工时的设计变更，缩短项目落地周期。
