电工实训用电气测试台集成结构

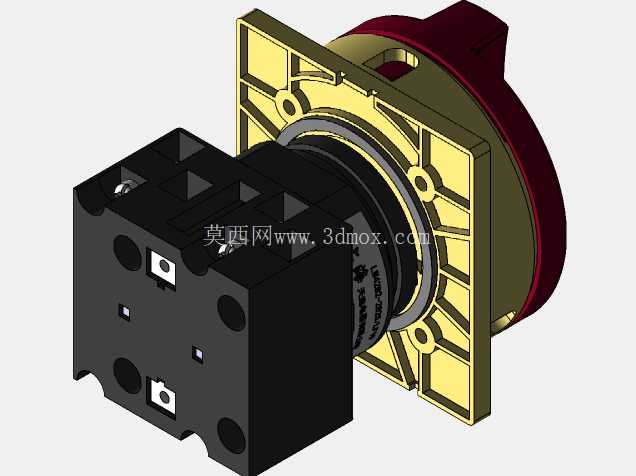

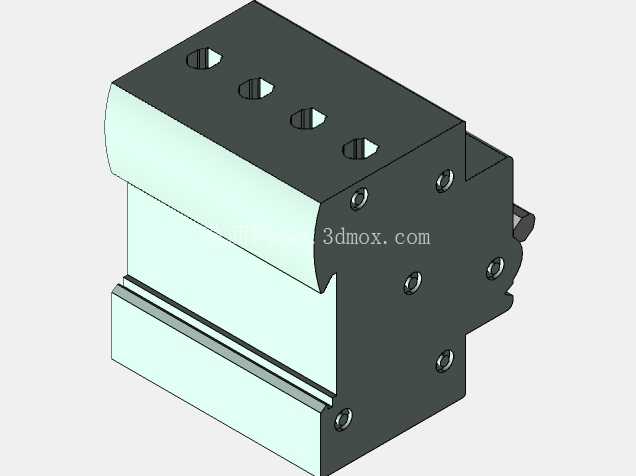

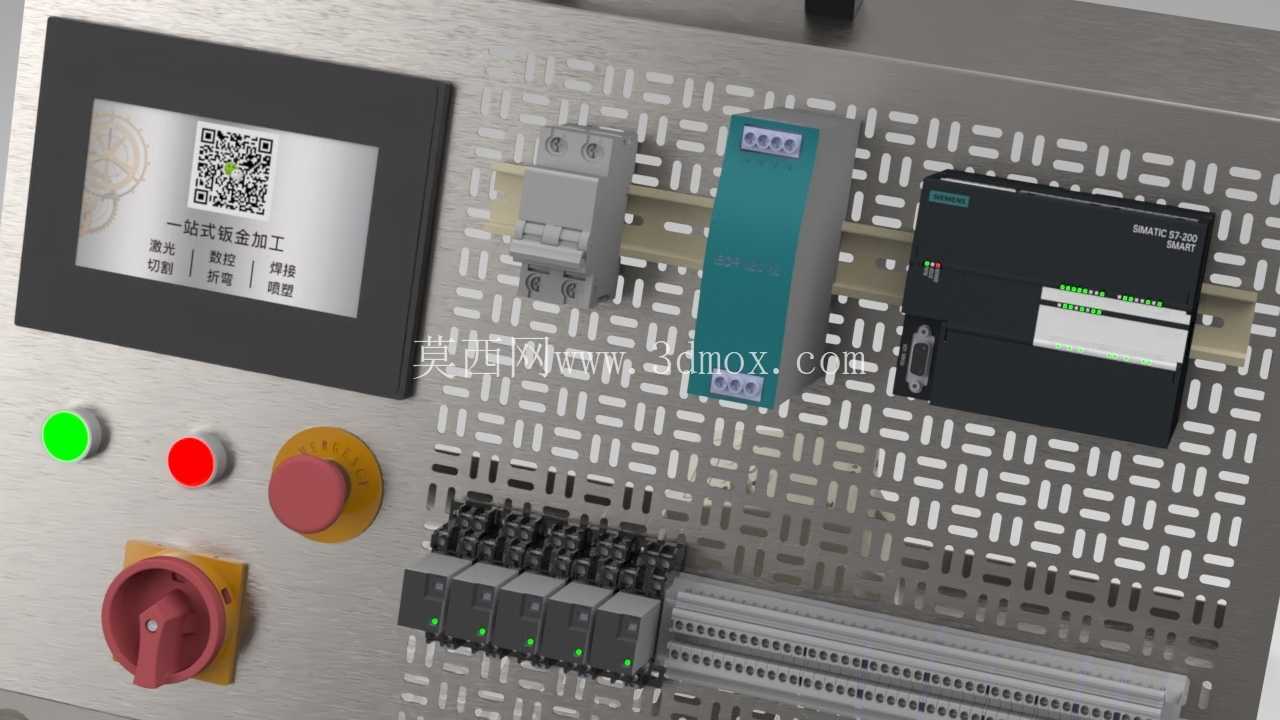

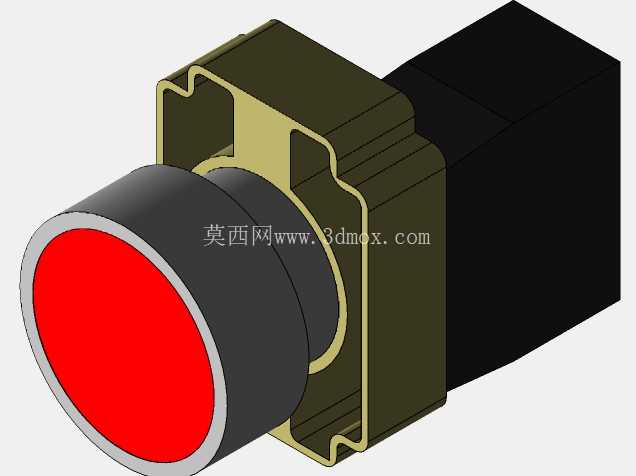

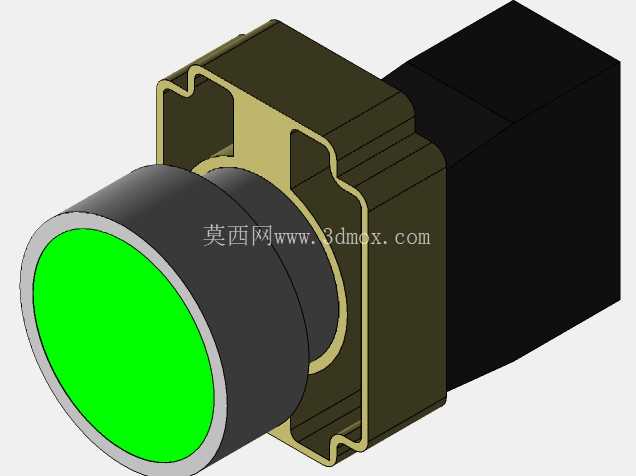

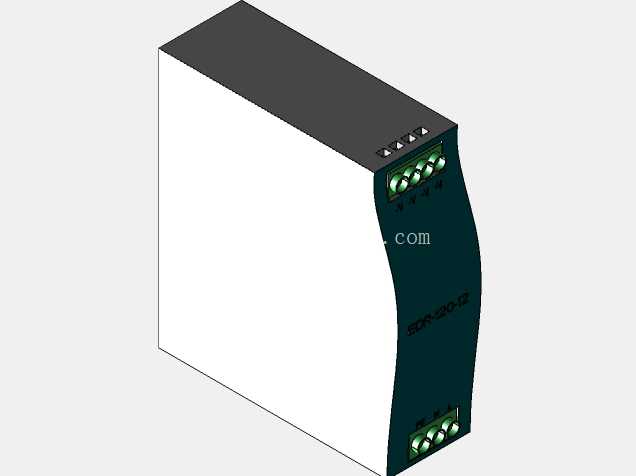

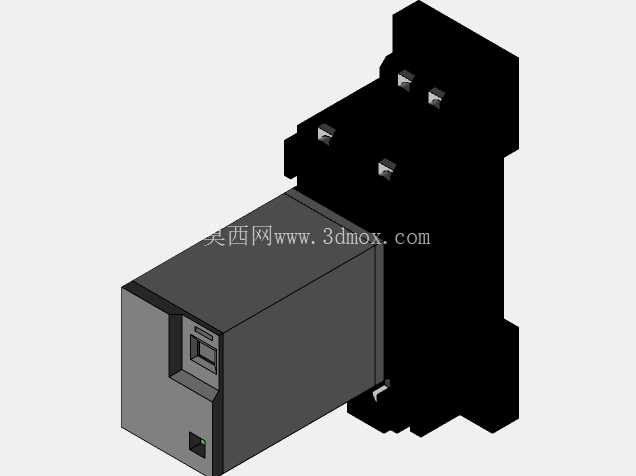

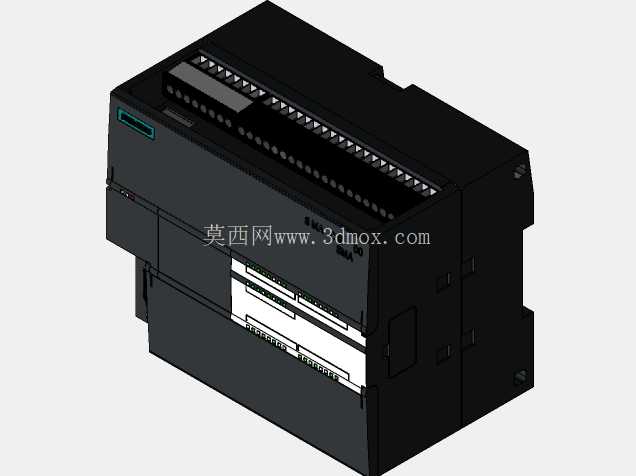

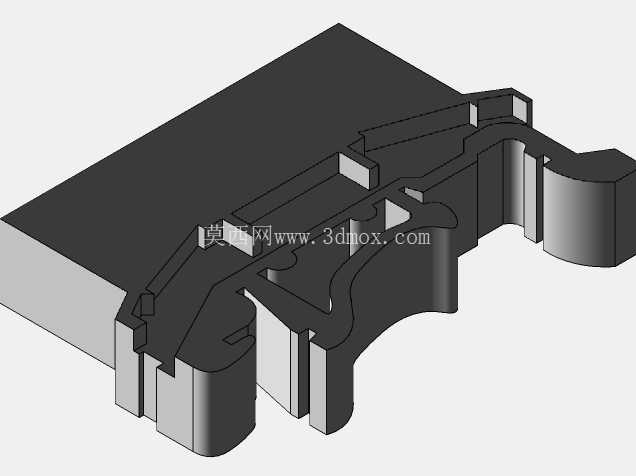

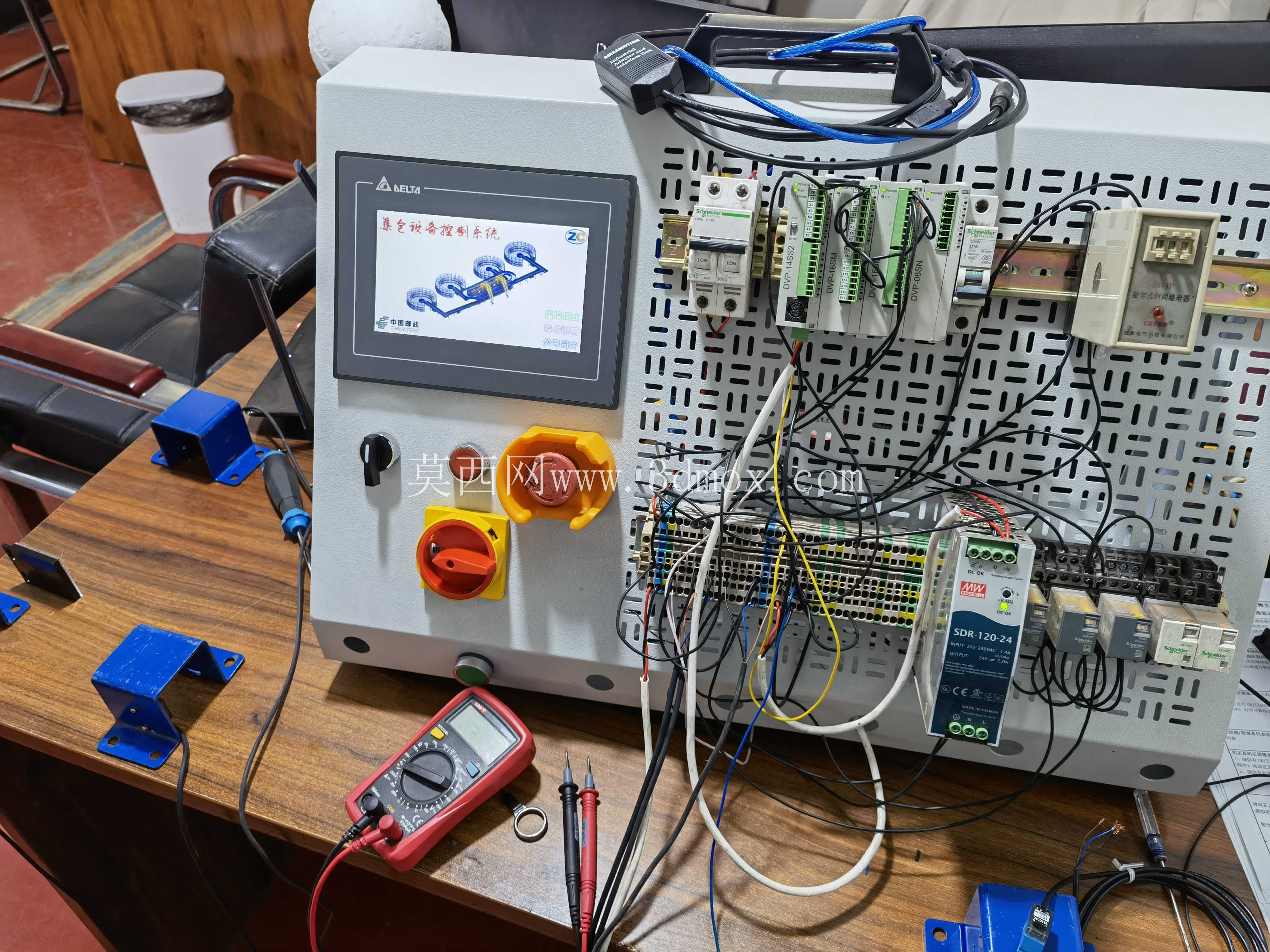

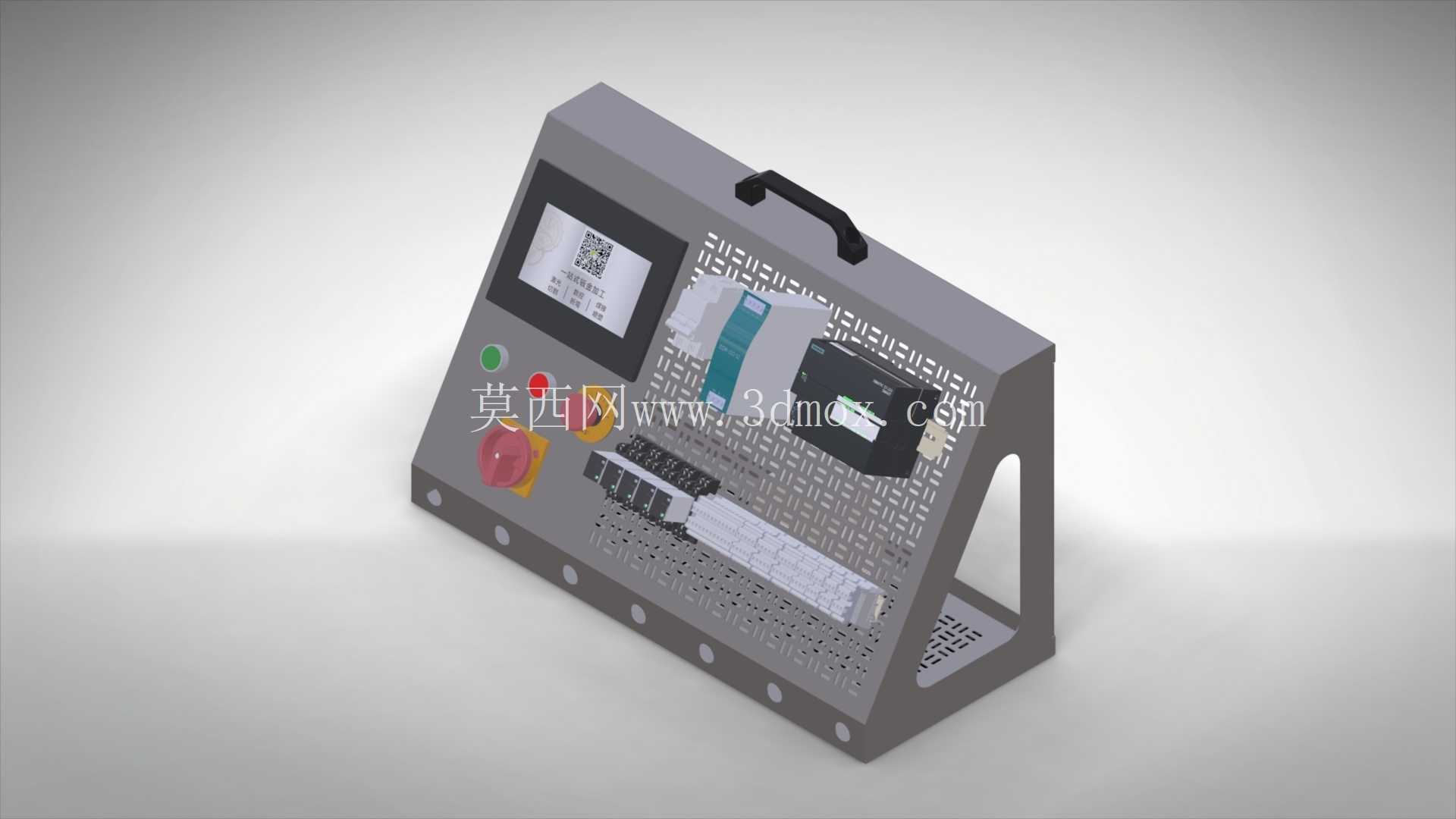

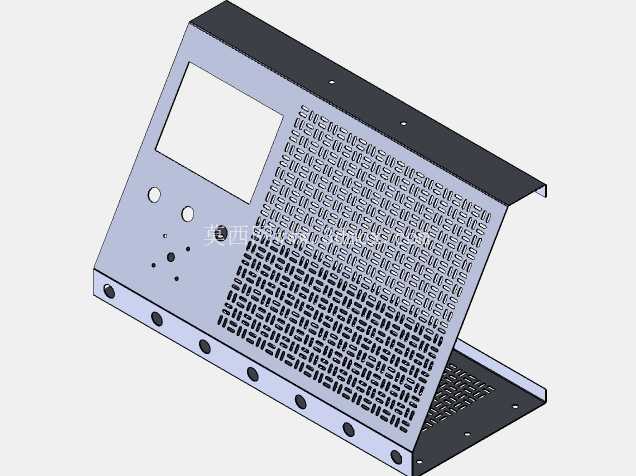

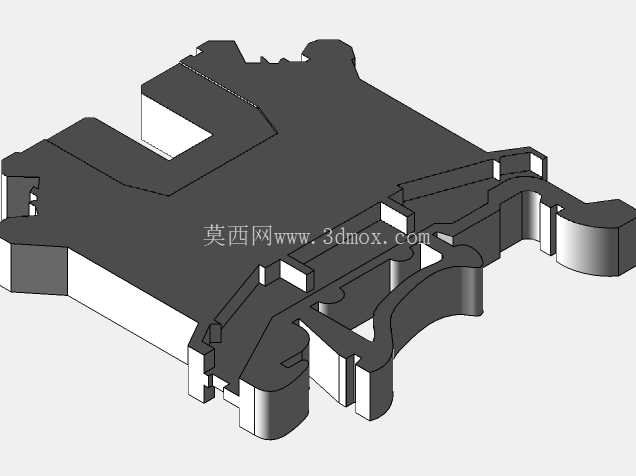

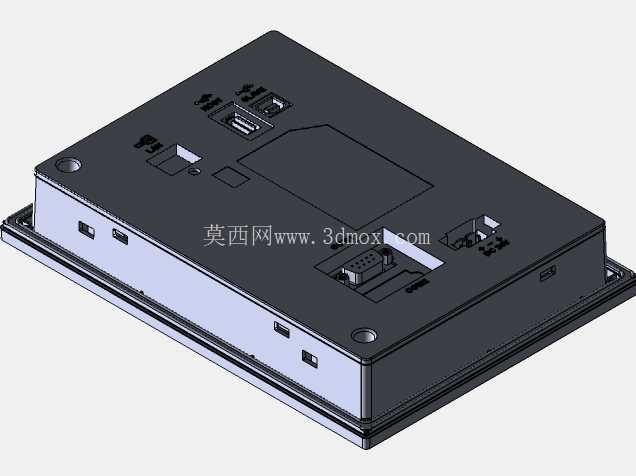

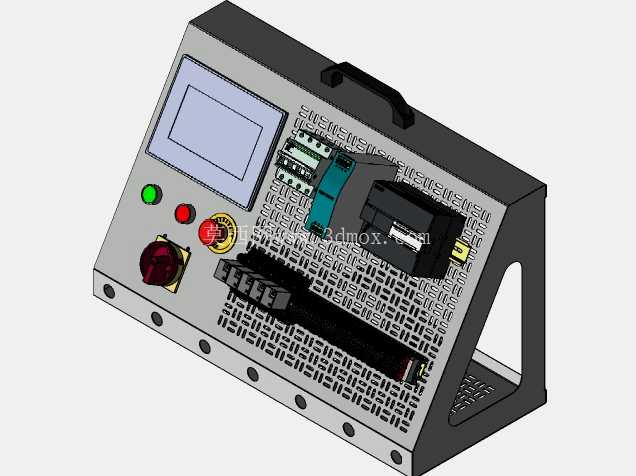

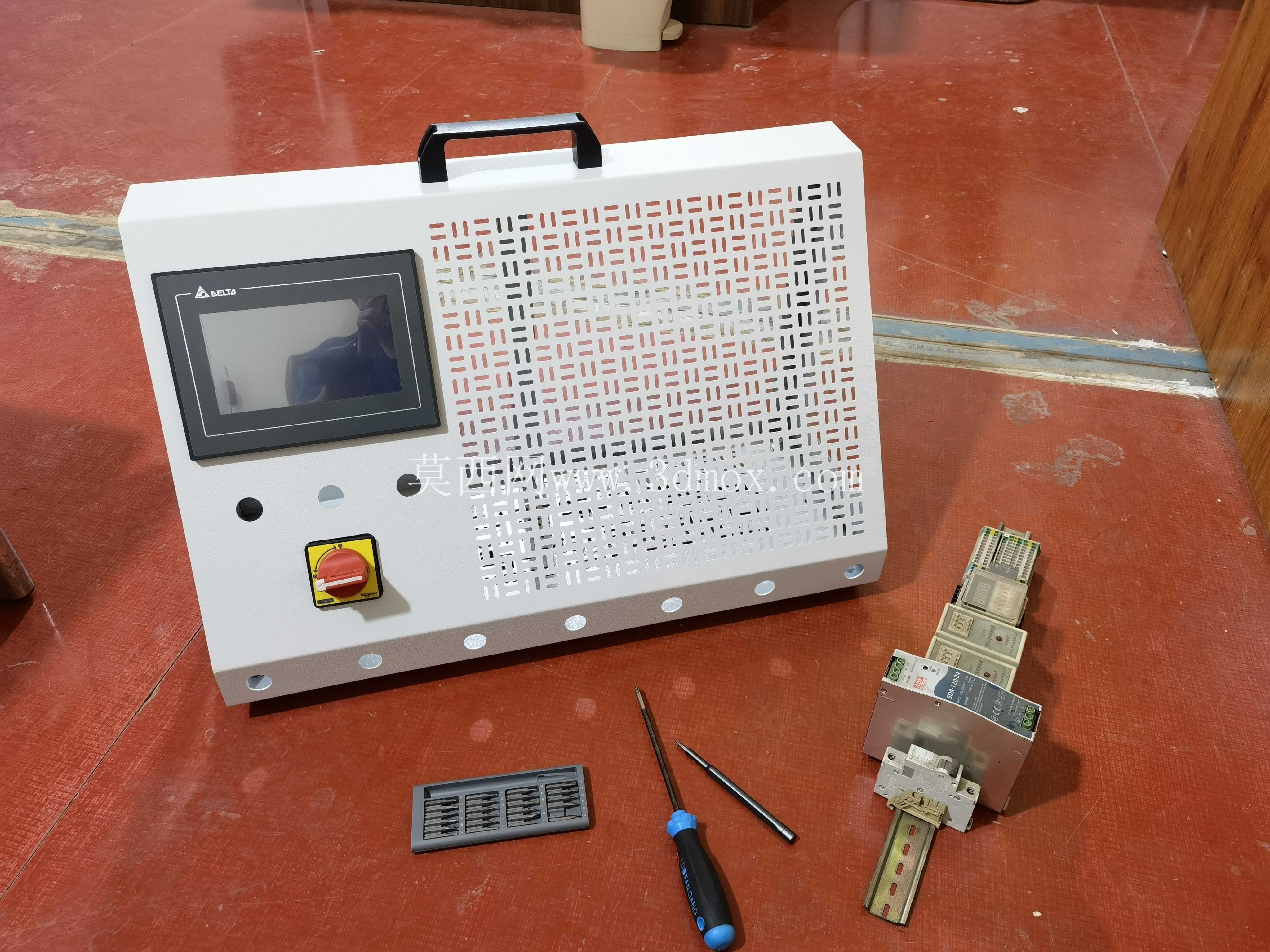

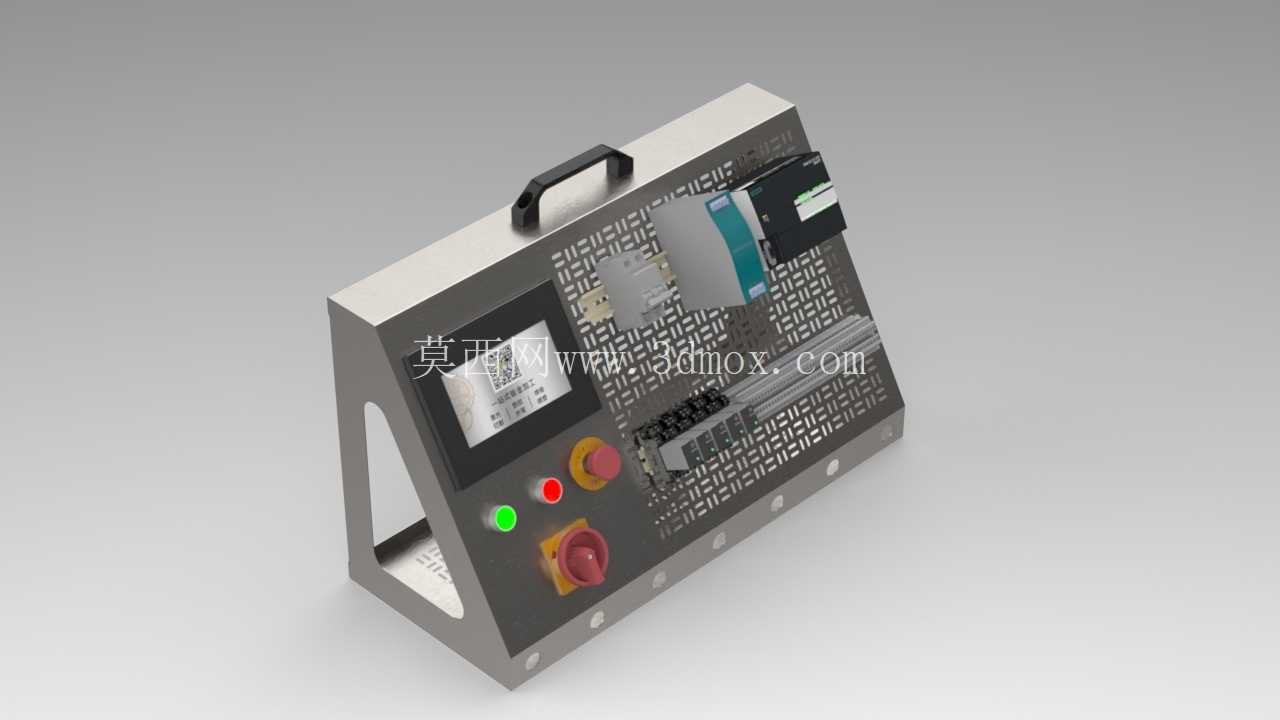

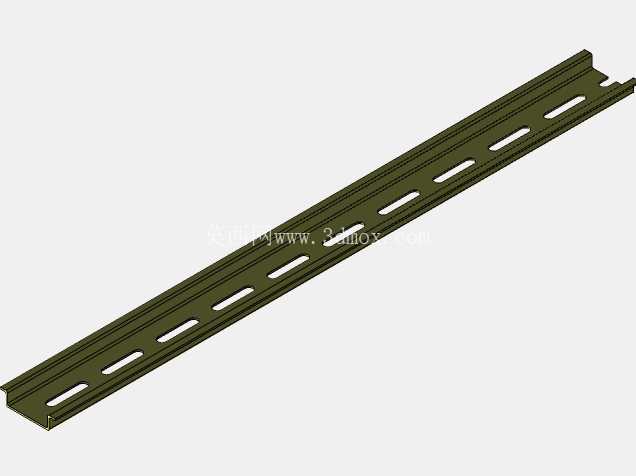

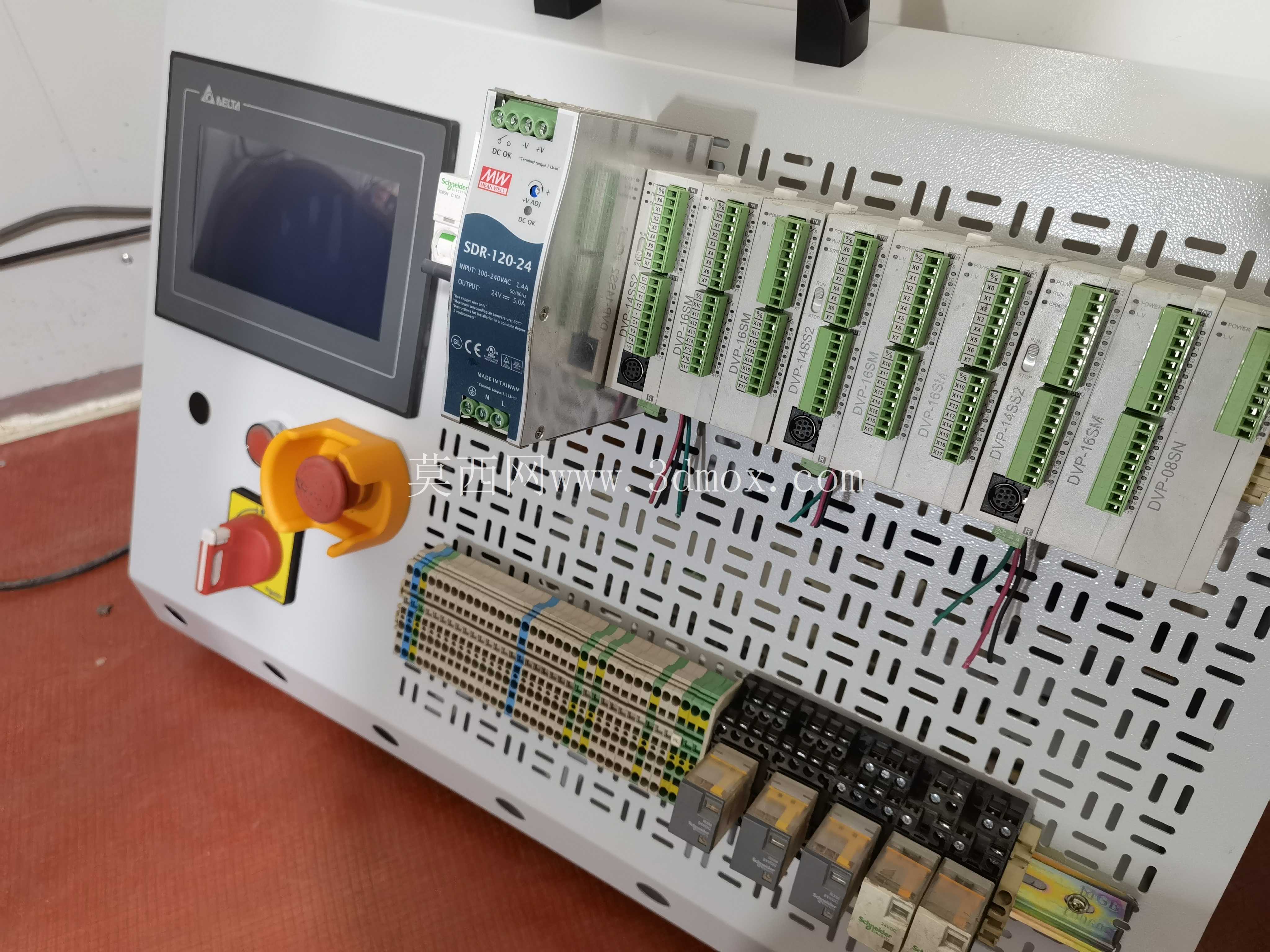

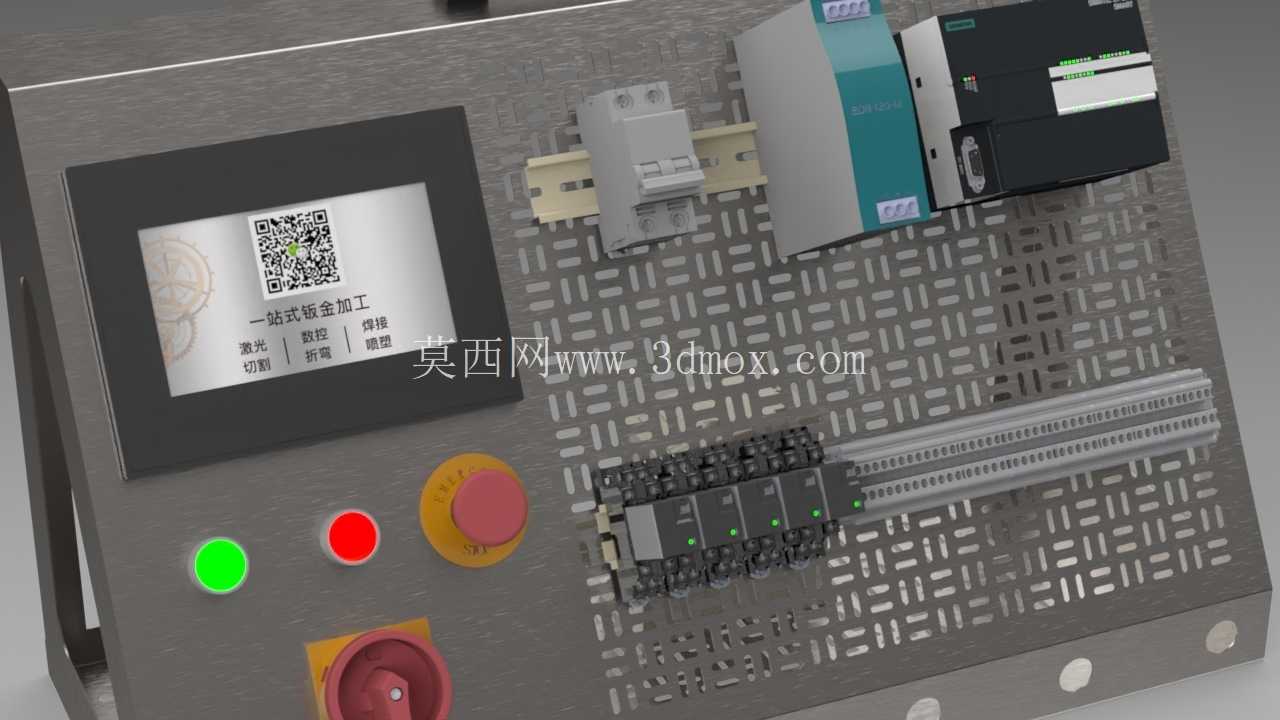

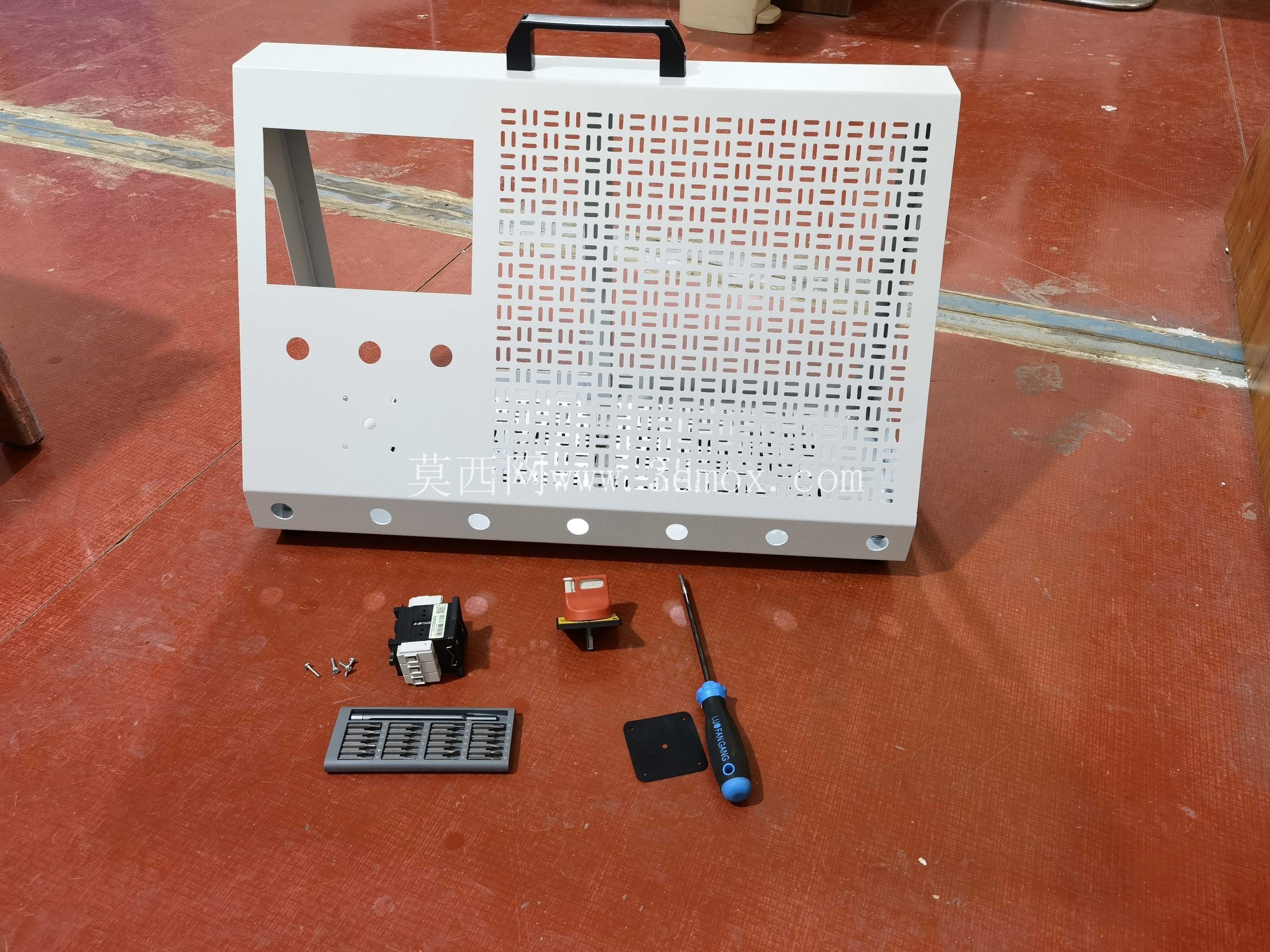

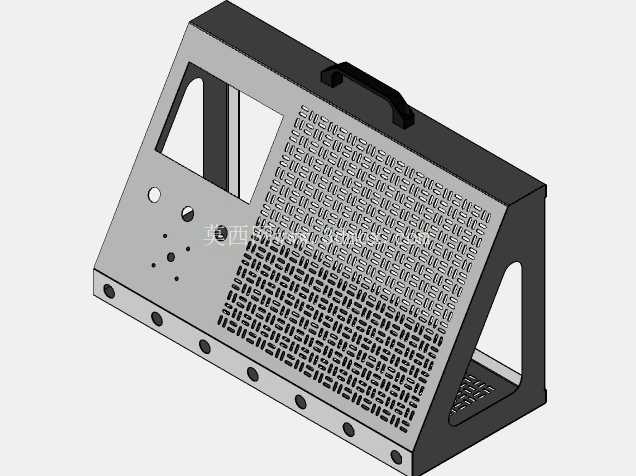

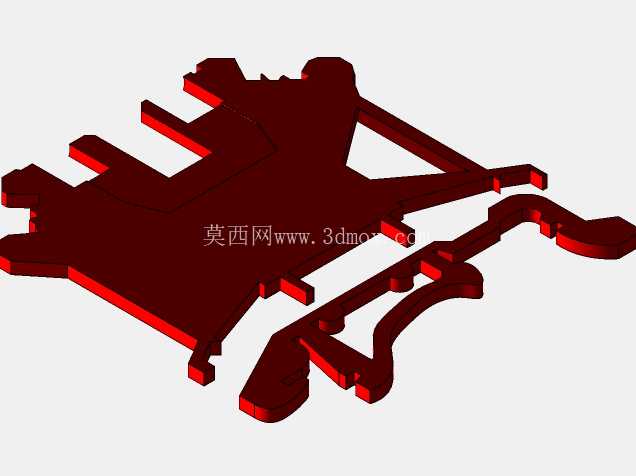

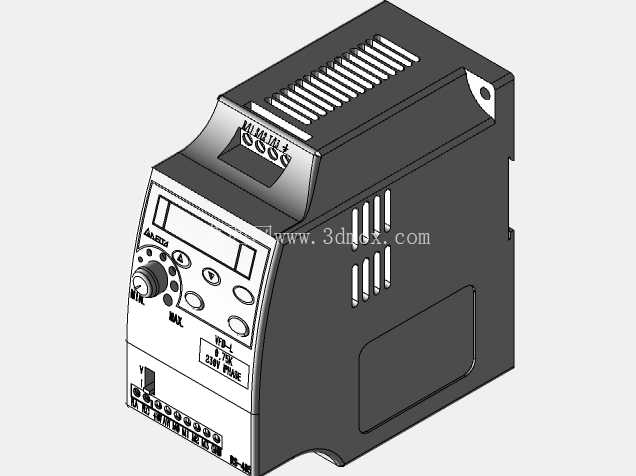

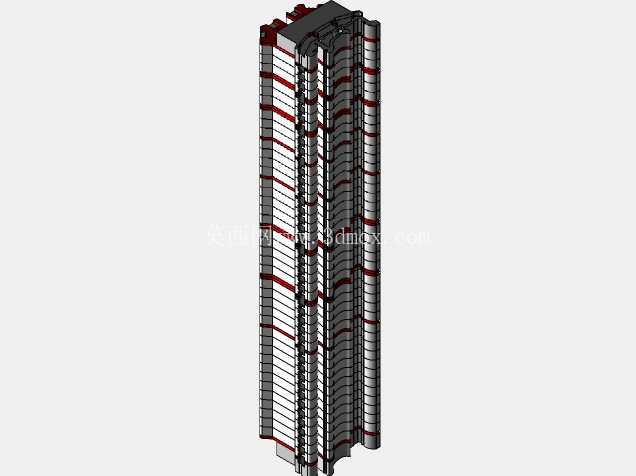

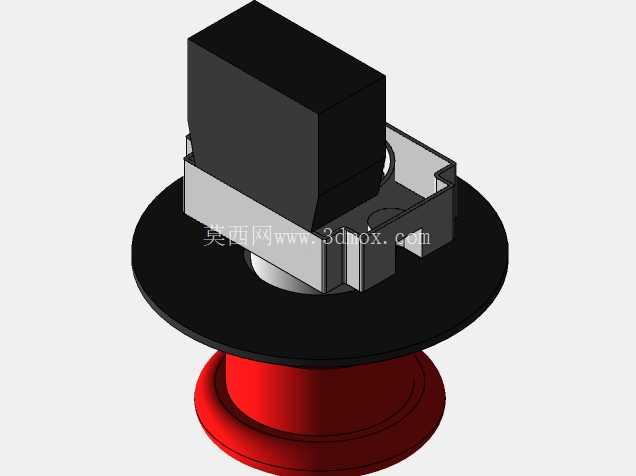

这套电气测试台主要面向电工技能实操、低压电控系统调试验证场景搭建，日常可用于接线工艺练习、常规低压回路逻辑验证、基础电控故障排查训练，不管是职业院校电工实训课堂，还是企业内部电工岗前技能考核、低压电控组件功能预检，都能适配使用需求。整套台体采用桌面式布局设计，核心承载面板选用网孔式冷轧钢板结构，网孔采用统一间距的方孔排布，所有电气元件都可以通过卡扣快速固定在网孔板上，不需要提前在面板上打孔攻丝，使用者可以根据不同的训练主题、测试需求灵活调整元件安装位置，快速重组不同的电控回路，适配从基础启停回路、正反转控制到多段速驱动、PLC逻辑控制等不同难度的测试与训练内容。台体正面上方嵌入7英寸触控人机交互屏，屏幕下方依次排布急停按钮、电源通断旋钮、功能启动按钮与状态指示灯，急停按钮采用带防护圈的大尺寸蘑菇头设计，触发行程符合低压电控设备安全规范，误触概率低，紧急状态下可以快速切断控制回路电源；电源输入侧集成了微型断路器、漏电保护组件，输入端预留标准三芯电源接口，直接接入常规220V工频市电即可完成供电，不需要额外配置专用供电模块。网孔板上的元件排布遵循强弱电分离原则，强电配电组件布置在面板上半区，PLC控制模块、接线端子排布置在面板中部，开关电源、信号转接组件布置在面板下半区，强弱电走线分别沿面板两侧的理线区域排布，避免强电干扰弱电信号，同时所有接线端子都采用导轨式安装，端子排预留了足够的接线点位，不管是单股硬线还是多股软线都能可靠压接，接线完成后可以通过端子旁的标识位快速标注回路编号，方便故障排查时快速定位线路。台体的安装边界充分考虑桌面放置需求，整体深度控制在400mm以内，宽度控制在600mm左右，放置在常规实训工作台、办公桌面上都不会占用过多操作空间，台体底部预留了四个橡胶防滑脚垫，放置时不会刮花桌面，同时可以避免台体在接线操作时发生滑移。台体侧面预留了扩展接口，可以外接万用表、信号发生器等测试仪器，台面上预留了工具放置区域，日常实训时可以将万用表、剥线钳、螺丝刀等常用工具就近放置，不需要额外配置工具架。在功能设计上，这套测试台没有采用固定回路的封闭式设计，所有元件的接线端子都完全外露，使用者可以根据测试需求自由搭建回路，既可以完成传统继电器回路的接线测试，也可以扩展PLC模块完成可编程逻辑控制的相关测试，屏幕内置了常用的回路测试界面，可以实时显示输入输出点位状态、回路电压电流参数，不需要额外外接测量仪表就能快速判断回路通断状态。面板上的元件安装导轨采用标准DIN导轨规格，所有市面上采购的标准低压电气元件都可以直接卡装在导轨上，不需要额外加工安装转接件，当需要更换不同型号的断路器、接触器、PLC模块时，只需要将原有元件从导轨上取下，卡装新元件即可完成替换，维护与功能扩展的成本极低。走线区域预留了充足的理线空间，每一组线束都可以通过扎带固定在网孔板的预留孔位上，接线完成后整个面板的走线清晰规整，既方便教学时讲解布线工艺，也能避免线束杂乱导致的短路、信号干扰问题。台体的电源回路设置了多级保护，除了输入端的漏电保护、过流保护之外，每一组输出回路都设置了独立的微型断路器，当某一测试回路发生短路时，只会切断对应回路的电源，不会影响其他回路的正常使用，也不会因为短路导致台体整体断电，提升了实训与测试过程中的安全性。考虑到日常使用中频繁接线拆线的需求，所有接线端子都采用了防松压接结构，即使反复接线拆线也不会出现端子压接片松动、接触不良的问题，延长了整套设备的使用寿命。台体的操作高度符合人体工程学设计，站立操作时屏幕与按钮的高度刚好在操作者的胸腹位置，不需要弯腰或者抬手就能完成按钮操作与屏幕触控，长时间进行接线训练也不容易产生疲劳。
