防爆型电机控制开关三维结构设计

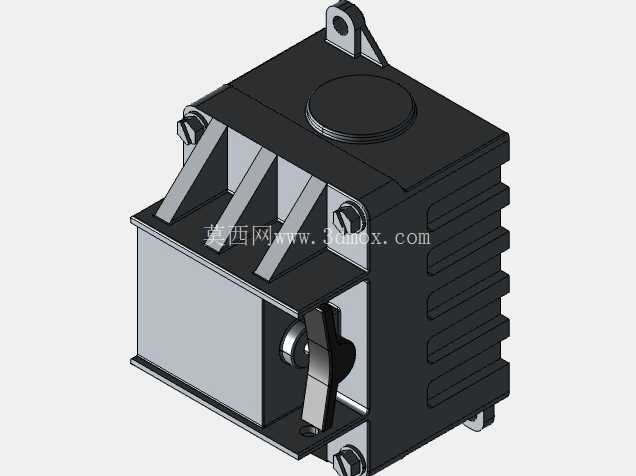

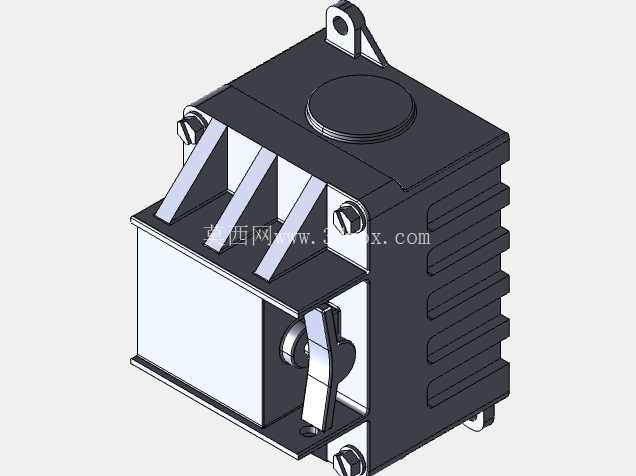

这款防爆电机开关的结构设计，核心围绕易燃易爆工况下的电机启停控制需求展开，在石化厂区、井下采掘工作面、粉尘浓度较高的粮食加工车间这类存在爆炸性气体或可燃性粉尘的场景中，普通电气开关通断时产生的电弧极易引燃周边介质，这类带隔爆结构的控制部件是动力回路里不可或缺的安全组件。从结构布局来看，开关主体采用厚重的隔爆外壳设计，外壳结合面做了符合隔爆要求的止口搭接结构，即便壳体内部因电弧引发介质爆燃，火焰沿结合面缝隙传播时会被充分冷却，不会窜出壳体外部引燃周边环境，外壳外侧的散热筋结构并非冗余设计，开关带载通断时触头接触电阻产生的热量、内部电磁组件的工作温升，都可以通过这些筋条增大与空气的接触面积，避免壳内温度积聚超过危险介质的引燃温度。开关的操作手柄采用外露式拨杆结构，手柄与壳体的衔接处做了轴封隔爆处理，操作时的扳动行程经过精准校核，既保证触头能够可靠分合到位，不会出现虚接导致的触头烧蚀，也能让操作人员通过手柄的位置清晰判断电路的通断状态，避免误操作。壳体顶部的接线腔采用独立隔爆腔设计，动力线与控制线引入后通过密封填料函锁紧固定，接线完成后腔盖通过螺栓紧固，与主触头腔完全分隔，即便接线端出现打火也不会影响主腔的隔爆性能，壳体上预留的安装吊耳与底部固定脚，适配不同的安装场景：壁挂安装时可以通过吊耳配合膨胀螺栓固定在墙面或设备立柱上，落地安装时底部固定脚可以通过螺栓与安装基座锁紧，安装孔位的间距按照常用低压防爆电气的安装规范设置，能够直接替换同规格的老旧开关，不需要重新在安装面打孔。设计过程中对内部触头的开距做了反复校核，保证分断状态下触头间的电气间隙满足不同电压等级的绝缘要求，灭弧室的栅片结构能够快速切断通断时产生的电弧，减少触头烧损，延长开关的使用寿命，壳体内部的电磁脱扣组件与外壳之间做了绝缘隔离，避免长期运行中绝缘老化导致的外壳带电风险。外壳的边角处做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，所有外露的紧固件都采用防松设计，在设备振动较大的工况下也不会出现紧固件松脱导致隔爆间隙超标的问题。从安装边界来看，开关的整体外形方正，侧面散热筋的突出尺寸控制在合理范围，安装时不需要预留过多的侧向散热空间，接线腔的进线口方向可以根据现场布线需求调整，适配桥架布线、穿管布线等不同的走线方式，操作手柄的操作力经过调校，即便佩戴劳保手套也能轻松扳动，不会出现操作卡滞的情况。这类开关在实际使用中通常直接串接在电机的主供电回路中，部分场景下会配合交流接触器实现远程控制，但现场就地的启停、检修断电操作都依赖这类隔爆开关完成，其结构可靠性直接关系到整个动力回路的运行安全，建模过程中对每一处隔爆结合面的长度、间隙都做了1:1还原，能够直接用于防爆电气的结构教学、安装布局模拟以及相关配件的适配设计。
