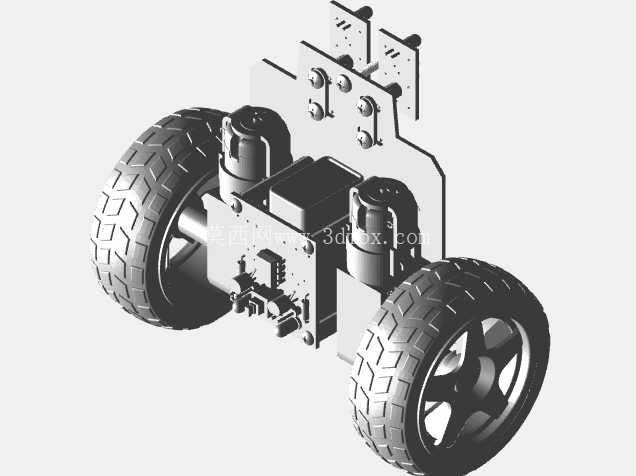

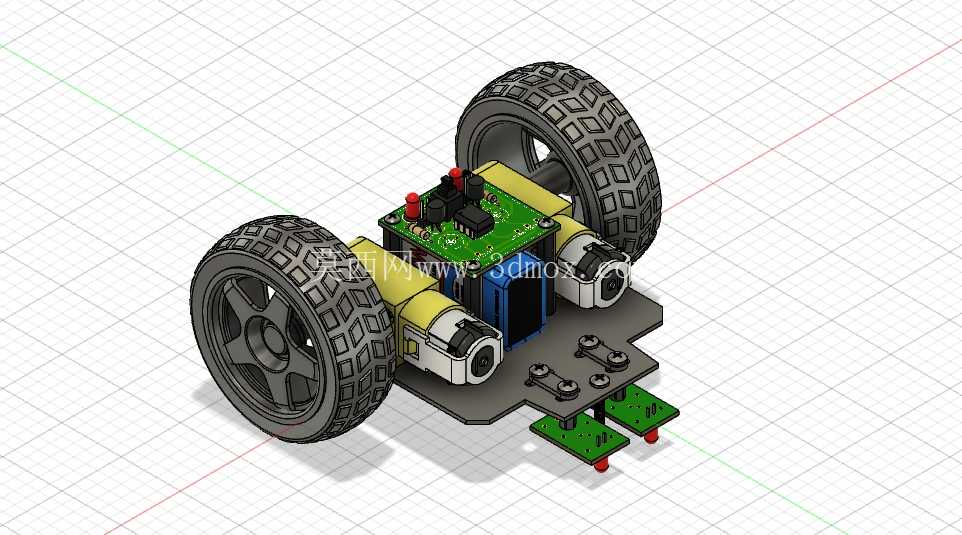

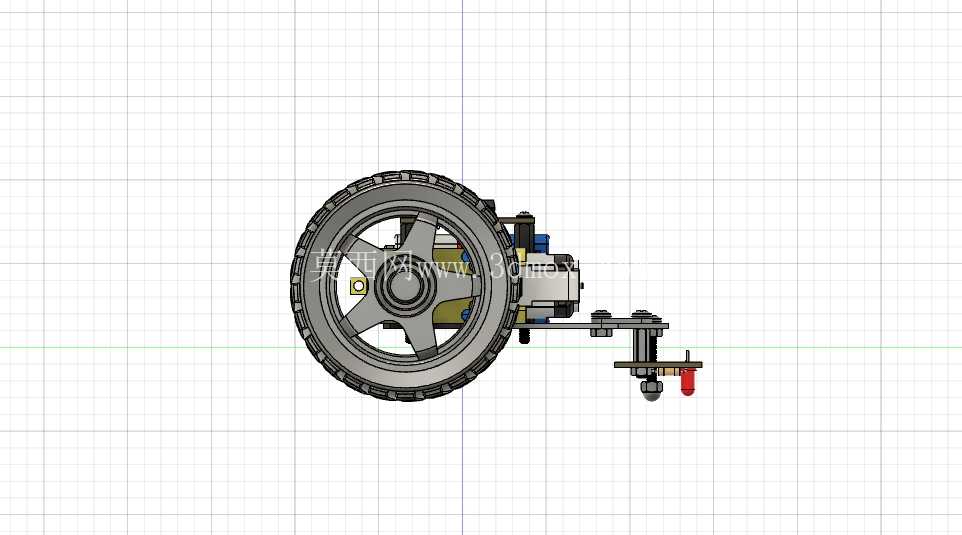

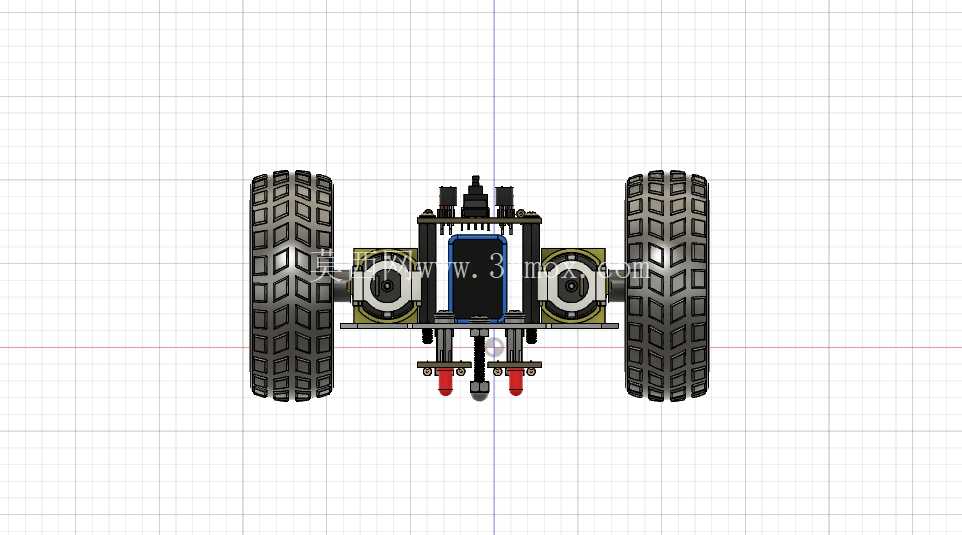

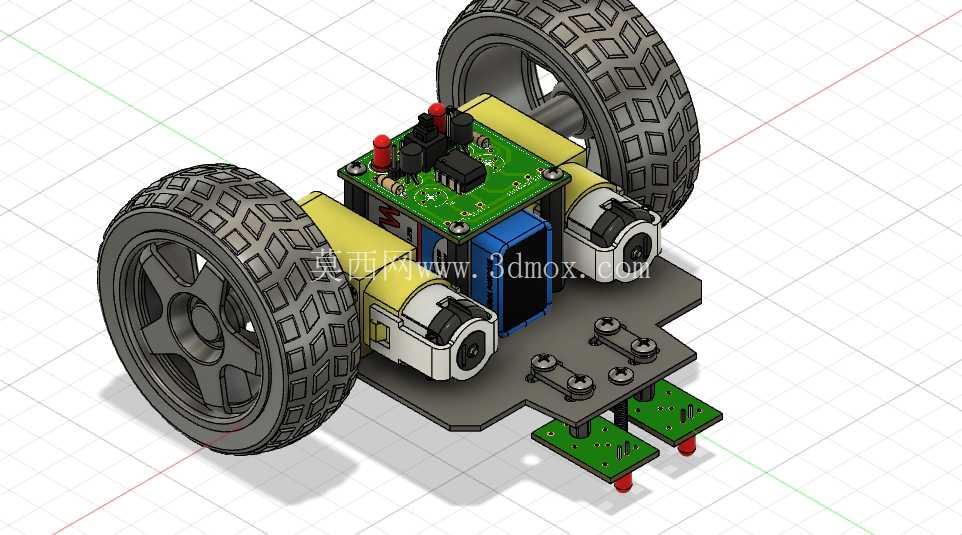

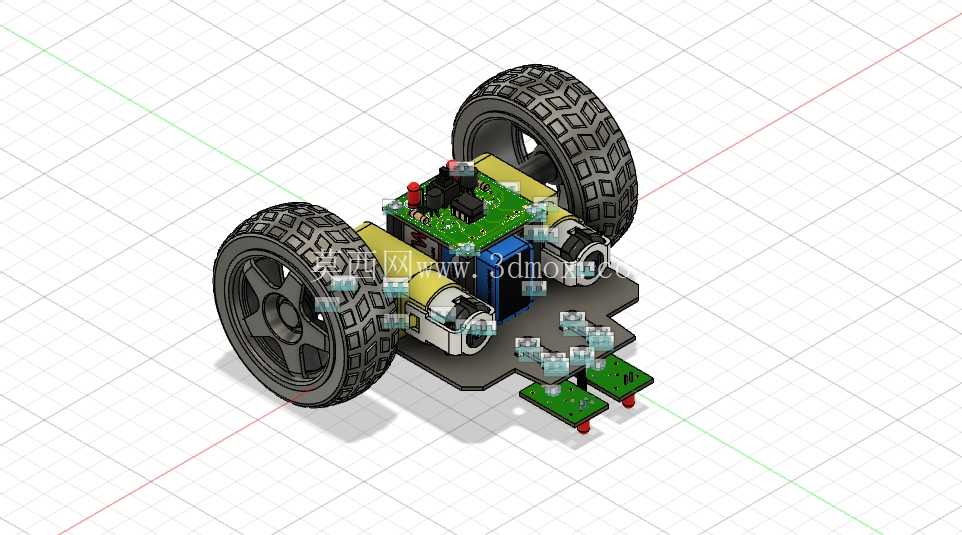

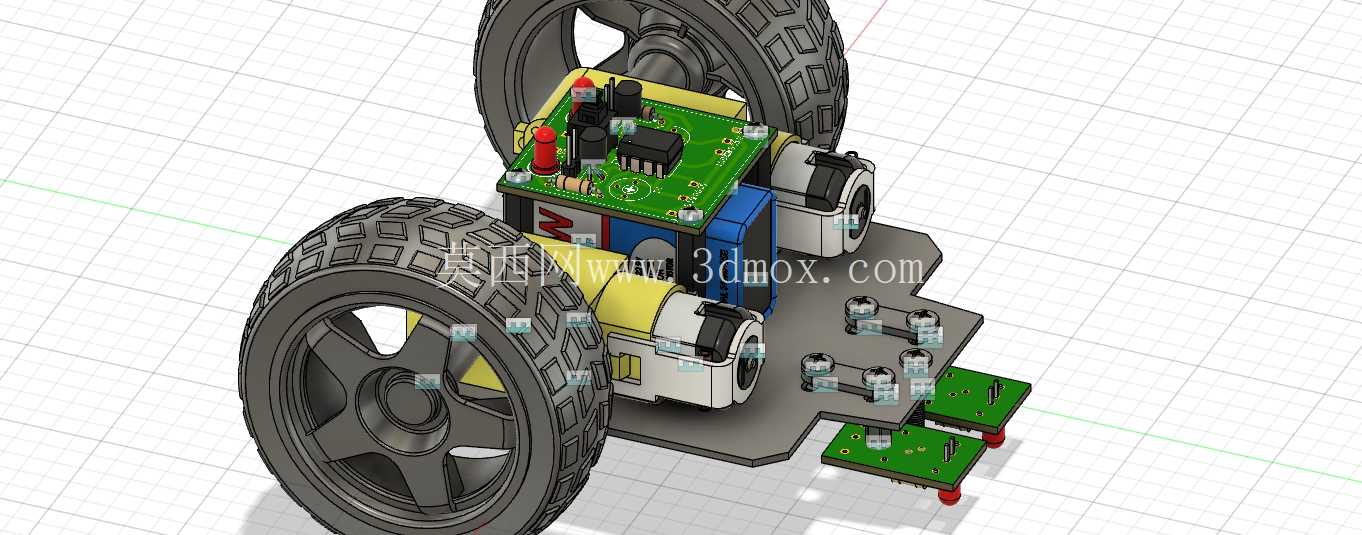

这套轮式巡线载具的核心控制逻辑依托模拟线路跟随运算放大器搭建,完全摒弃了常规数字主控的编程环节,所有循迹偏差的信号采集、放大、功率输出全部通过模拟电路完成,在教学演示、简易产线物料转运、固定路径巡检场景中,相比数字方案具备响应延迟低、抗电磁干扰能力强、无需烧录程序的优势,尤其适合高职类模拟电子技术课程的实物教学,以及无复杂分支路径的轻型物料定点转运场景。底盘采用双层叠装结构,下层为承载安装板,直接承担两个驱动直流电机、前轮万向支撑、红外检测模组的安装固定,上层为运算放大器控制电路板,两层之间通过铜柱隔离预留走线空间,避免电机运转的电磁干扰直接耦合到信号放大回路。驱动轮选用大纹路橡胶轮胎,轮毂与电机输出轴采用D型截面配合,无需额外顶丝即可传递额定扭矩,轮胎表面的块状纹路在哑光PVC、环氧地坪、普通纸面等常见循迹介质表面都能提供足够附着力,不会出现巡线过程中打滑丢步的问题。两个驱动电机对称布置在底盘中后部,电机轴线与底盘纵向中心线垂直,单电机额定输出转速适配1:48的减速比,在6V供电下可达到0.3m/s的平稳行进速度,足够覆盖教学演示和低速巡检的速度需求。红外检测模组布置在底盘最前端的探出支架上,两个红外反射对管分别对应黑色引导线的两侧边缘,检测到黑线时输出的微弱电压差直接送入运算放大器构成的差分放大回路,经过两级放大后直接驱动H桥功率管输出对应电机的转速差,无需AD转换环节即可实现偏差的实时修正,整个信号链路的延迟控制在10ms以内,远低于常规单片机方案的响应速度。上层控制板的元件布局遵循模拟电路布线规范,运算放大器芯片布置在板卡中心位置,电源输入接口靠近板卡后侧,功率输出端子直接对应下层电机的接线位置,减少大电流走线的长度,反馈回路的阻容元件紧贴芯片引脚布置,避免引入额外的寄生电容影响放大倍数稳定性。底盘安装板采用玻纤板裁切成型,所有安装孔位都做了沉头处理,螺丝锁紧后不会突出板面干涉轮胎转动,前端检测支架的安装孔预留了3档高度调节位,可根据不同场地的黑线宽度、反光特性调整检测头与地面的间隙,适配15-30mm宽度的黑色引导线使用。供电模块采用叠层安装的电池仓,布置在两个电机之间的重心位置,确保整车重量分布均匀,不会出现单侧轮压不足导致的循迹偏移,电池仓的接线直接接入控制板的电源滤波回路,可抑制电机启停时的电压尖峰对运算放大器工作点的影响。整车装配完成后总宽度不超过120mm,长度控制在150mm以内,可在最小转弯半径200mm的环形路径上稳定循迹,前端检测头的探出距离为30mm,足够提前感知路径偏差,避免高速行进时冲出引导线范围。整个结构的所有安装接口都采用标准化尺寸,电机安装位适配20mm直径的通用直流减速电机,控制板的固定孔距兼容常见的万能板安装规格,后续可根据需求替换不同放大倍数的运算放大器、调整检测对管的间距,适配不同宽度的引导线路径,也可扩展加装机械爪、传感器支架等附件,拓展为具备简单作业能力的移动载具。在实际调试过程中,可通过调整运算放大器回路的反馈电阻值改变循迹灵敏度,在反光较强的场地适当降低放大倍数避免误触发,在黑线与背景对比度较低的场地提高放大倍数确保偏差信号识别准确,整个调试过程无需修改代码,仅通过电阻替换即可完成参数适配,对模拟电路初学者十分友好。
- 上一篇:线材加工用工作台距离自动切线装置
- 下一篇:四工位喷嘴盖填充拧紧自动输送加工线
- 全部评论(0)
- 模板大小: 25.83 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: STL,Rendering,Text file
- 软件分类: 自动化设备
