三自由度水平关节轻型搬运操作臂

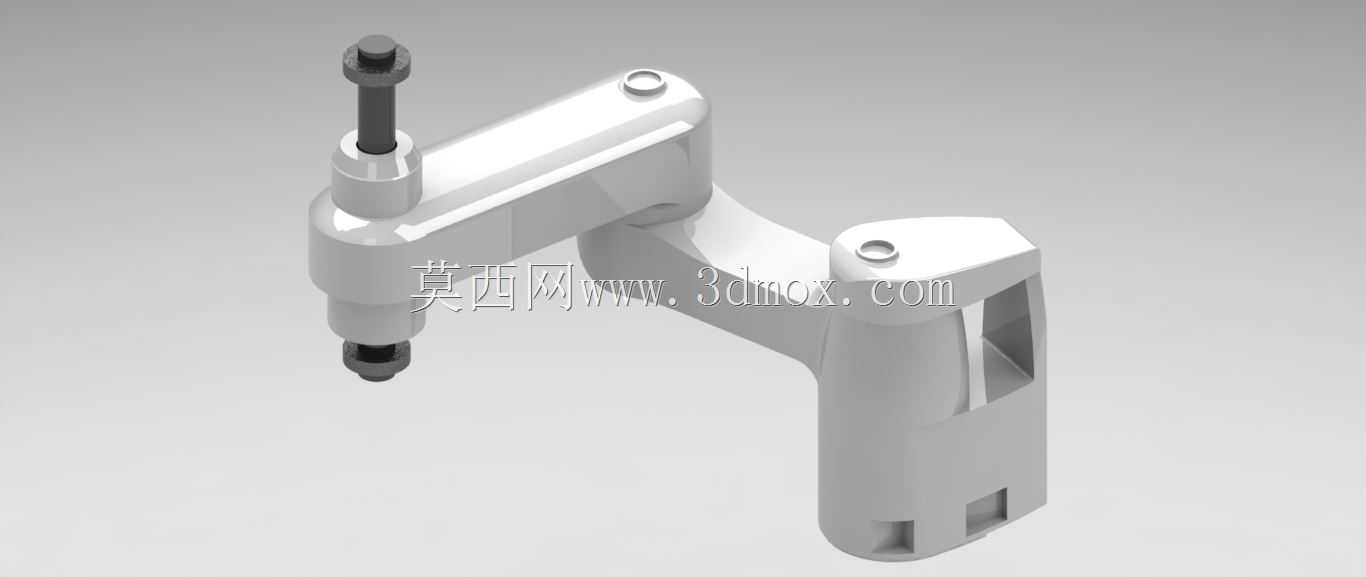

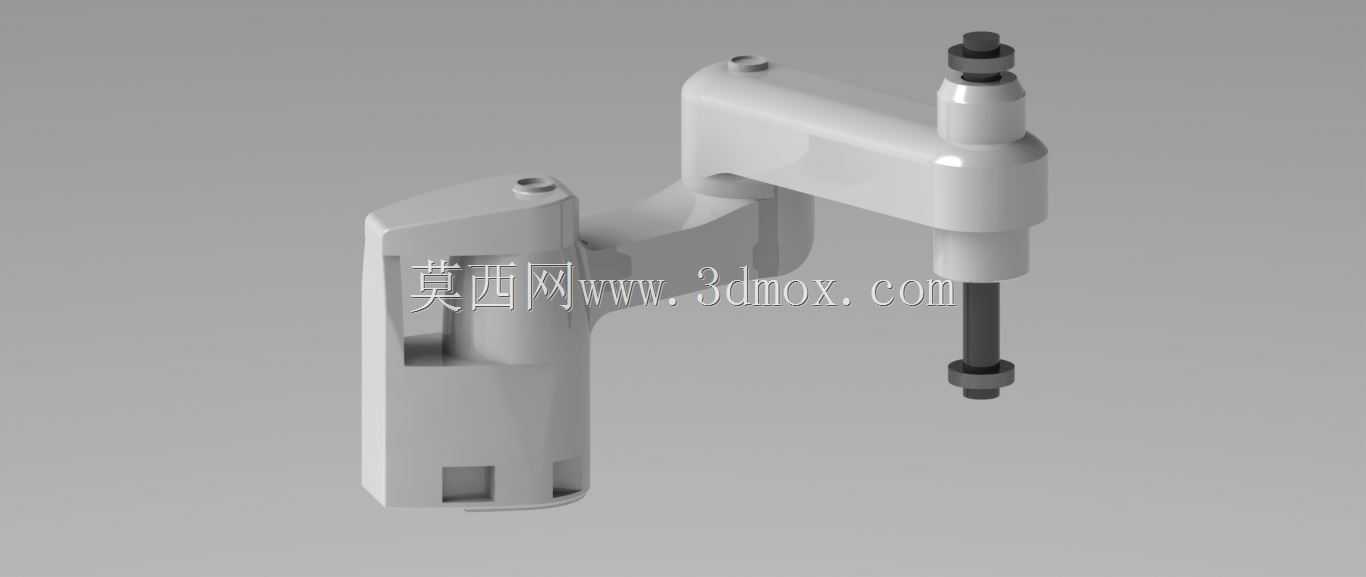

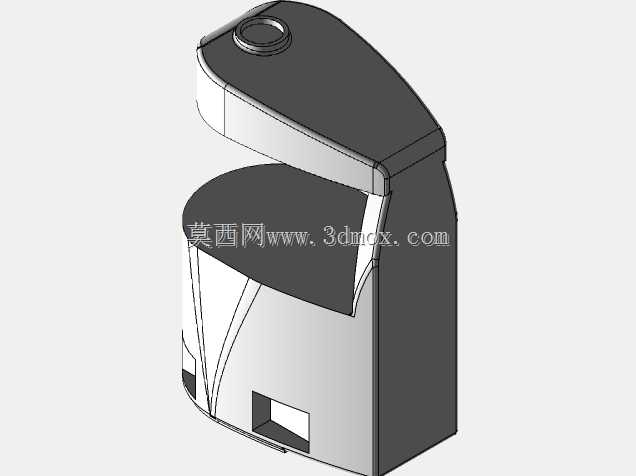

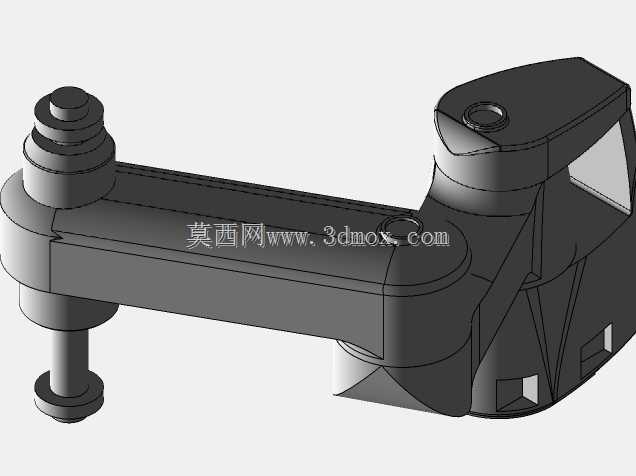

　　这款三自由度操作臂的结构设计，核心瞄准小负载、短节拍的轻量作业场景，常见于3C电子产线的元器件上下料、实验室样本分拣、小型装配工位的螺丝锁付辅助等工况，区别于大负载六轴工业机器人，它的结构更精简，运动链更短，在平面作业范围内的响应速度更具优势。从结构布局来看，它采用水平关节串联构型，两个回转关节负责平面内的位置定位，末端的直线运动轴负责垂直方向的进给，整体运动学解算难度低，控制逻辑更容易落地，对于入门级自动化改造场景来说，不需要复杂的轨迹规划算法就能实现稳定的点位运动。设计过程中优先考虑了安装空间的适配性，基座采用方形安装法兰结构，可直接固定在标准铝型材工作台面上，不需要额外定制转接支架，

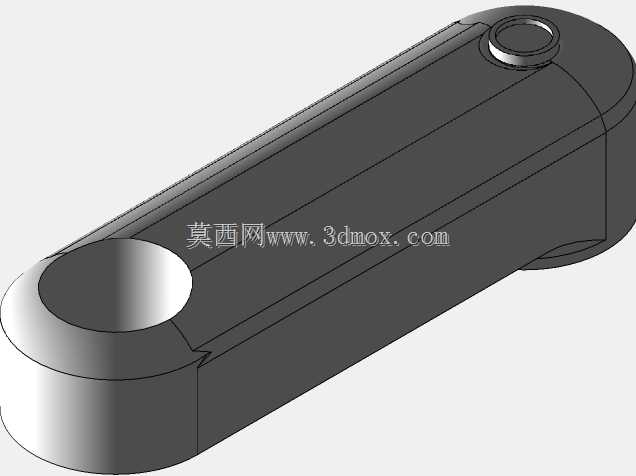

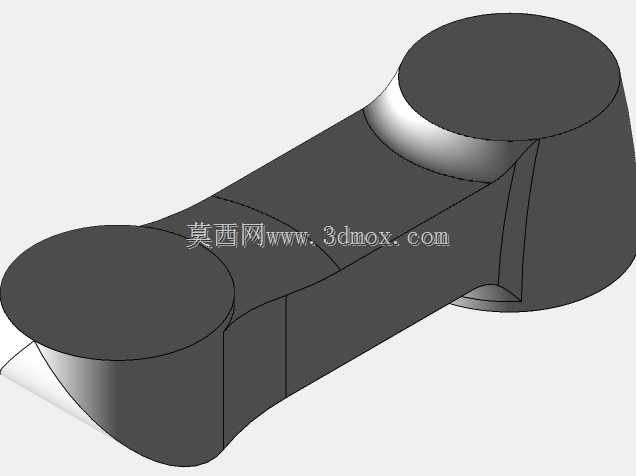

　　基座的安装孔位按照常见的轻型设备安装间距排布，兼容市面多数小型工作站的台架预留孔位。大臂与小臂的长度比例经过反复校核，在保证最大作业半径覆盖常规工位范围的同时，尽可能缩减臂体自身的回转占用空间，避免运动过程中与周边的料架、工装夹具发生干涉，臂体的截面采用带加强筋的薄壁结构，在保证结构刚性的前提下控制整体自重，降低关节处的负载惯量，提升运动启停阶段的稳定性。末端执行器的安装接口采用标准快换结构设计，可适配夹爪、真空吸盘、锁螺丝批头等多种作业工具，不需要对臂体结构做二次加工就能完成工具切换，垂直运动轴的行程设置充分考虑了常见料盘的堆叠高度、工装夹具的装夹高度差，能够覆盖多数轻型作业的垂直方向行程需求。关节处的走线采用内置走线槽设计，

　　所有动力线、信号线都从臂体内部的空腔穿过，避免运动过程中线缆外露被剐蹭、拉扯，提升设备长期运行的可靠性，关节的限位结构采用硬限位加软限位双重设计，硬限位块设置在关节的极限回转位置，防止控制程序出错时臂体超程碰撞，软限位可根据实际工位的作业范围自定义设置，进一步缩小安全防护的空间需求。从实际使用的角度出发，这款臂体的运动重复定位精度能够满足小型元器件装配、分拣的精度要求，结构件的加工公差配合经过优化，关节处的轴承选型兼顾了回转灵活性与径向承载能力，即使长时间连续往复运动，也能保持稳定的精度表现，不会因为关节磨损出现明显的定位偏差。整体外形没有多余的外凸结构，所有棱边都做了圆角过渡处理，既避免了安装调试过程中剐蹭操作人员，

　　也能减少车间环境中灰尘、切削液在臂体表面的堆积，日常清洁维护更方便。在选型适配阶段，可根据实际作业的负载大小、作业半径需求，调整臂体的壁厚参数与关节驱动件的选型，不需要改动整体的结构构型就能适配不同的细分场景，对于自动化集成商来说，这款基础构型可以作为通用平台，快速衍生出适配不同工位的专用操作臂，缩短项目的设计周期。
