达利15串48V200A锂电池保护板结构

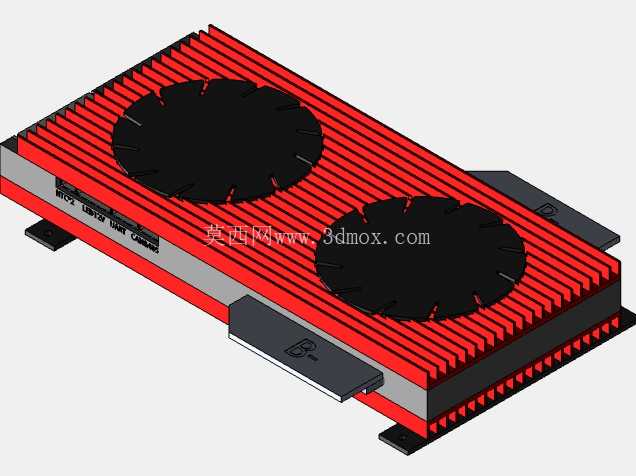

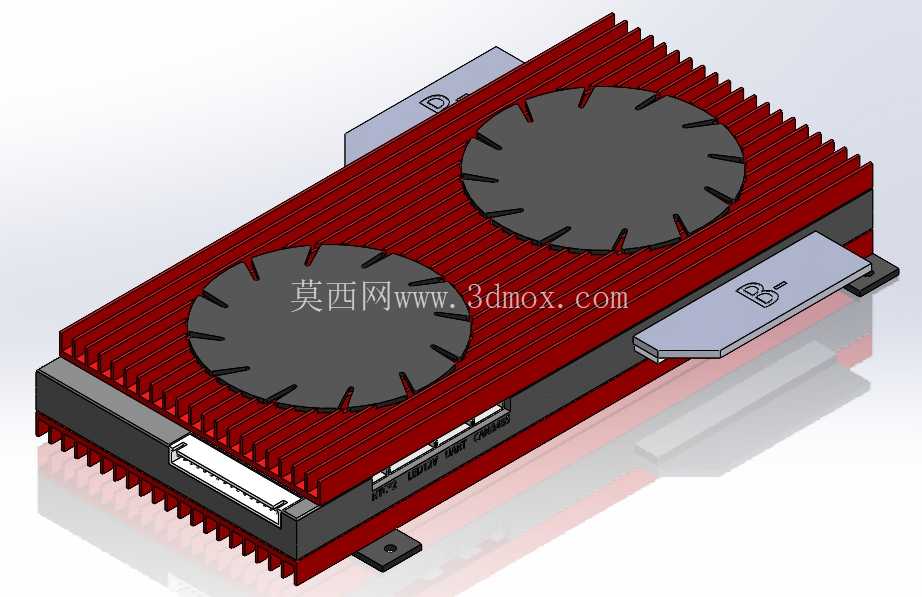

这款BMS保护板主要面向低速电动车、家庭储能、小型工业后备电源这类需要大电流锂电池组供电的场景，核心作用是对15串磷酸铁锂或者三元锂电池组进行全周期的充放电管控，避免电池组出现过充、过放、过流、短路、温度异常这类会损伤电芯、引发安全隐患的问题，是大容量锂电池组不可或缺的核心管控部件。从结构设计来看，整体采用长条形板式布局，主体PCB板上方覆盖了一整块带密集平行散热鳍片的红色阳极氧化铝合金散热壳体，鳍片沿板身长度方向排布，能在有限的安装空间内最大化散热面积，应对200A持续大电流充放电时功率MOS管产生的热量，避免功率器件因过热出现降额或者损坏。散热壳体两端伸出带标识的金属接线端子，分别标注B+、B-作为电池组总正总负的连接端，端子采用加厚紫铜镀镍材质，表面做了防氧化处理，能降低大电流通过时的接触电阻，减少接线部位的发热，端子上预留的固定孔可以适配M6规格的紧固螺丝，方便大平方动力线缆的压接固定，避免长期使用后出现接线松动的问题。板身侧边预留了多组排线接插口，用于连接15串电芯的电压采样线，同时还有温度传感器的接插位置，能实时采集每一串电芯的电压以及电池组、功率板的温度数据，配合内部的管控电路实现均衡、保护触发的功能。安装边界上，板身底部两侧伸出带安装孔的固定支耳，支耳与PCB板之间做了绝缘隔离处理，安装时可以通过支耳将整个保护板固定在电池包内部的绝缘安装梁上，安装孔位间距适配常规大容量锂电池包的内部安装空间，整体安装后不会与电芯、电池包外壳产生结构干涉。设计过程中充分考虑了大电流工况下的载流能力，PCB板的动力回路采用加厚铜箔设计，功率器件直接通过导热硅胶垫与上方的铝散热壳体贴合，减少热阻，提升散热效率；外壳的鳍片高度经过核算，既保证足够的散热面积，又不会过度占用电池包内部的垂直空间，适配厚度有限的电池包安装场景。实际应用中，这款保护板可以匹配额定电压48V的15串锂电池组，持续放电电流支持200A，短时间峰值电流可以满足电动车起步、爬坡或者储能设备大功率负载启动时的电流需求，充放电过程中会实时监测每串电芯的电压差，主动进行被动均衡，保证整组电芯的一致性，延长电池组的整体循环寿命。接线端的标识做了凸起冲压处理，即使在光线不佳的电池包内部安装时，也能快速识别正负极，避免接反烧坏保护板；侧边的采样接插口采用防呆设计，排线插反时无法插入，能降低现场安装的出错概率。整体结构没有多余的冗余设计，所有结构特征都围绕大电流载流、高效散热、便捷安装、安全防护这几个核心需求展开，外壳边角做了倒角处理，避免安装时划伤操作人员或者破坏电芯的绝缘层，散热壳体表面的红色氧化层不仅提升了耐腐蚀性能，也能在电池包内部快速识别该部件，方便后期的维护检修。
