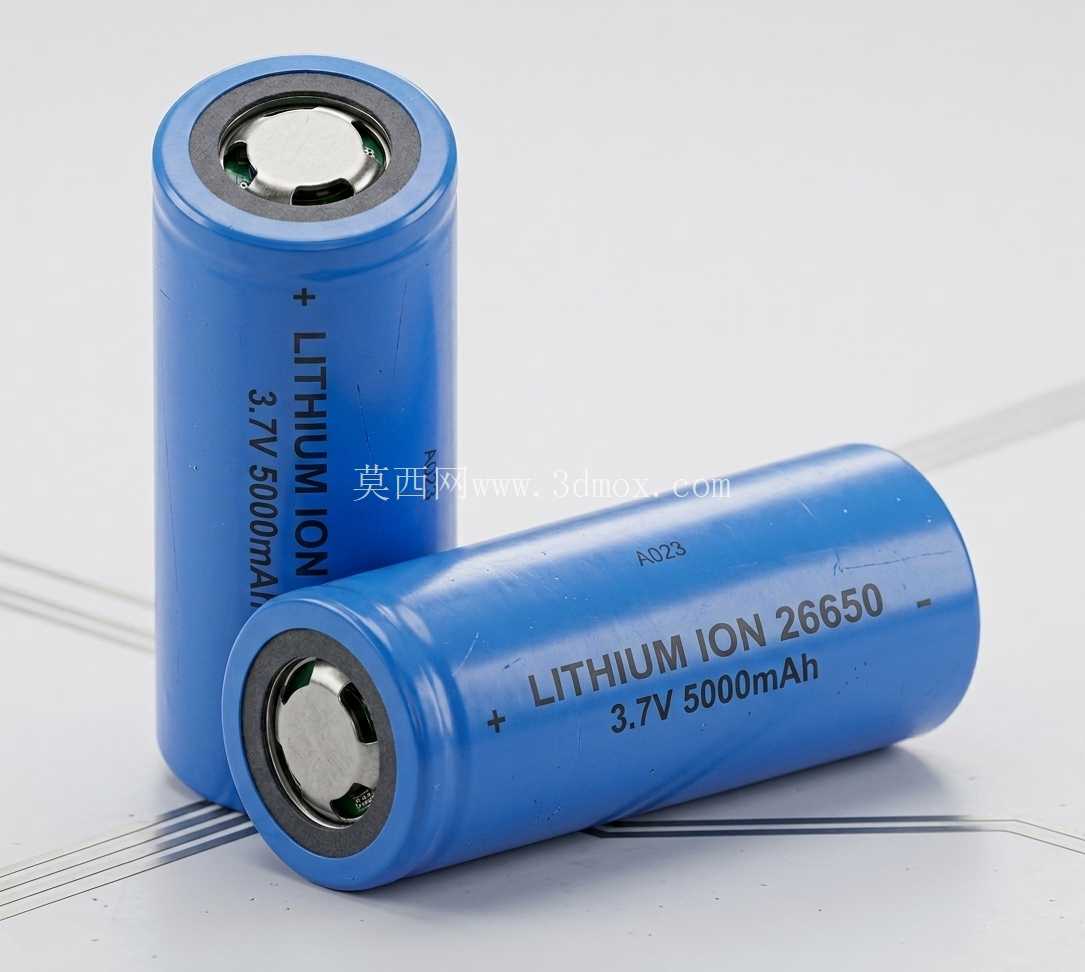

26650圆柱锂离子电芯结构三维数模

这款26650规格圆柱锂离子电芯的三维数模，还原了量产电芯的完整结构细节，可直接用于电池包结构设计、工装夹具开发、产品装配干涉校验等场景。在消费类便携电子设备、低速电动两轮车、户用储能模组、工业后备电源、小型动力设备的结构开发环节，电芯作为核心储能部件，其外形尺寸、极柱位置、外壳公差直接决定了电池仓的设计边界、固定结构的形式以及汇流排的排布方案，精准的电芯数模能够大幅减少结构设计阶段的反复试错，避免开模后出现装配干涉、间隙不合理等问题。

从实际应用场景来看，26650电芯相比常见的18650电芯，单体容量更高，在同等容量需求的电池包设计中，能够减少电芯使用数量，简化汇流排焊接工艺与BMS采样通道数量，降低整体结构复杂度；同时其圆柱外壳的结构强度更高，抗挤压、抗形变能力优于同容量级别的软包电芯，在对结构可靠性有一定要求的户外储能、小型动力设备场景中应用广泛。数模还原了电芯的钢壳外壁、正极盖帽结构、负极平底端面的细节，包括正极位置的绝缘密封圈、防爆刻痕结构都做了等比例还原，能够满足结构设计阶段的装配仿真需求。

设计思路上，这款数模严格遵循量产26650电芯的通用尺寸规范，直径控制在26mm，整体高度为65mm，外壳壁厚、正极盖帽的凸起高度、负极端面的平面度都参考行业通用公差范围设定，确保数模导入装配环境后，与实际量产电芯的装配边界完全匹配。在进行电池包结构设计时，可直接基于该数模排布电芯间距，通常电芯之间预留0.2-0.5mm的间隙用于贴装绝缘垫片或者灌封导热胶，相邻电芯的中心距可直接通过数模尺寸计算得出，无需额外测量实物样品。针对不同的固定方式，无论是支架卡装、套膜组包还是焊接固定，数模的圆柱面精度都能够支撑固定结构的公差配合设计，比如塑料支架的卡槽内径可基于电芯直径设定合理的过盈量，保证装配后电芯无松动，同时不会因为过盈量过大导致电芯外壳受压变形。

从功能特性还原来看，数模区分了正负极的结构差异，正极盖帽的凸起高度为1mm左右，负极端面为平面结构，在进行汇流排设计时，可直接基于数模的极柱位置设计焊接点位，预留足够的焊接操作空间，避免汇流排与电芯外壳出现短接风险。同时数模的外壳圆柱面的直线度、圆度都参考量产电芯的精度标准，在进行热仿真分析时，可直接基于数模的表面积计算散热面积，匹配导热垫、散热片的设计参数，确保电池包工作时的热量能够有效导出。在工装夹具设计环节，比如电芯分选夹具、焊接定位工装、组装抓手的设计，都可以直接调用该数模进行定位面的匹配设计，定位槽的尺寸、夹紧力的作用位置都可以基于数模结构进行优化，避免夹紧位置正对电芯防爆阀区域，保障生产过程中的安全性。

在安装边界的设定上，数模明确标注了电芯的最大外形轮廓，包括正极盖帽的最大外径、负极的边缘倒角尺寸，设计电池仓时，内部净尺寸需要大于电芯最大外径0.3mm以上，高度方向预留0.2mm的装配公差，避免电芯入仓时出现卡滞。针对带支架的电池包设计，支架的上下层定位槽需要与电芯的两端结构匹配，正极侧的定位槽需要避让盖帽的防爆阀区域，不要完全覆盖盖帽表面，保证防爆阀在异常情况下能够正常泄压。此外，数模的结构细节也能够支撑绝缘设计的校验，比如电芯外壳与相邻金属结构件的电气间隙、爬电距离，都可以通过数模在装配环境中直接测量，确保绝缘距离满足安规要求，避免出现短路风险。
