双槽26650锂离子电池组固定支架结构

　　在储能模组、便携电源、后备供电单元的结构搭建环节，电芯的固定与排布直接决定整组电池的抗振性能、散热效率与装配一致性，这款双位26650电芯固定支架，正是针对单排双并的圆柱电芯排布场景开发的结构件。从实际应用场景来看，这类支架常出现在小容量储能电源、工业后备电池包、电动工具动力模组的电芯堆叠工序中，替代传统的点胶固定、扎带捆绑方案，解决圆柱电芯在成组过程中易移位、极耳对齐度差、相邻电芯绝缘间隙难控制的问题。

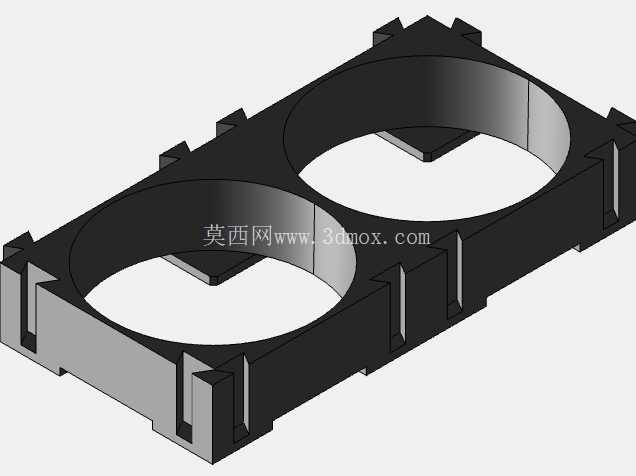

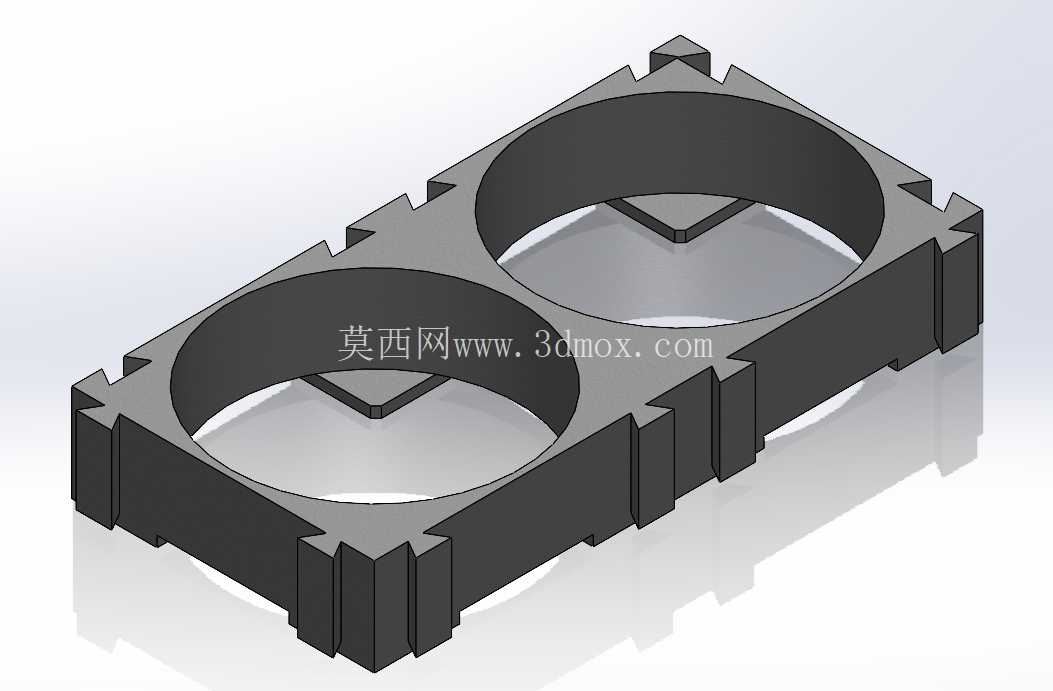

　　从功能特性上看，支架采用双圆孔型腔设计，每个型腔的内径匹配IFR26650磷酸铁锂电芯的外径公差，型腔内壁设置的三角状限位凸台，能够在电芯压入后卡合在电芯壳体的环形凹槽位置，避免电芯在振动工况下出现轴向窜动，同时不会过度挤压电芯壳体造成外壳变形损伤内部卷绕结构。支架外围设置的凹凸卡扣结构，是为多组支架拼接扩展设计的互锁结构，当需要搭建更多串并数的电池组时，相邻支架可以通过侧边的凸台与凹槽直接卡合拼接，不需要额外的连接固件，就能保证整排支架的平面度与电芯间距一致性，拼接后相邻电芯的中心距保持固定，不会出现支架错位导致的极耳焊接偏移问题。

　　设计思路上，这款支架优先考虑了成组后的散热与绝缘需求，型腔底部并非全封闭结构，而是留出了大面积的镂空区域，一方面可以减少支架材料的用量降低整体重量，另一方面能够让电芯侧面与底部的热量通过镂空区域直接接触空气或者导热垫，避免全封闭型腔造成的热量积聚。支架的壁厚设计兼顾了结构强度与绝缘性能，采用工程塑料注塑成型的壁厚均匀性控制，避免壁厚差异导致的注塑缩痕、翘曲问题，保证每个型腔的圆度公差控制在合理范围内，电芯压入时不会出现过松或者过紧的情况。外围的卡扣结构做了导向斜角设计，拼接时不需要精准对位就能顺着斜角滑入卡合位置，降低产线装配的对位难度，提升批量装配的效率。

　　从安装边界与尺寸适配来看，这款支架的整体外轮廓尺寸适配双并26650电芯的排布空间，两个型腔的中心距严格匹配26650电芯成组的安全绝缘间距要求，相邻电芯之间保留了足够的空气间隙，避免电芯膨胀后相互挤压。支架的厚度方向尺寸覆盖电芯的端部位置，既能够对电芯端部形成防护，避免装配过程中极耳被外物磕碰，又不会过度占用电池包的轴向空间，提升电池包内部的空间利用率。支架上下表面的平整度经过设计优化，多层堆叠时可以直接贴合，不会出现局部凸起导致的堆叠间隙，配合拉杆或者绑带固定时，能够让整组电芯的受力均匀分布在每个支架上，避免局部应力集中造成的支架断裂或者电芯损伤。

　　在实际选型使用中，这类支架可以根据电池包的串并数量灵活拼接，单组支架承载两个电芯，拼接后可以形成2×N的电芯排布结构，适配不同容量需求的电池包设计。支架的材料选型通常采用阻燃级工程塑料，能够满足电池包的阻燃绝缘要求，在出现电芯热失控的极端工况下，能够在一定时间内阻隔相邻电芯的热量传递，延缓热扩散的速度。相比传统的电芯固定方式，这种一体式支架的装配效率更高，不需要额外的绝缘垫片间隔电芯，每个电芯的位置精度由支架型腔直接保证，极耳焊接时不需要额外的治具固定电芯位置，能够大幅降低电池包的装配成本与不良率。同时，支架的镂空设计也为后续的温度传感器布置、采样线走线预留了空间，不需要在支架上额外开孔就能完成采样线的布设与温度探头的固定，适配不同电池管理系统的安装需求。
