储能系统用SM35-8绝缘隔离母线结构

项目分类:变压器/电感器 发布时间:2025-02-16 ID:933243
  • 储能系统用SM35-8绝缘隔离母线结构
  • 储能系统用SM35-8绝缘隔离母线结构
  • 储能系统用SM35-8绝缘隔离母线结构
  • 储能系统用SM35-8绝缘隔离母线结构

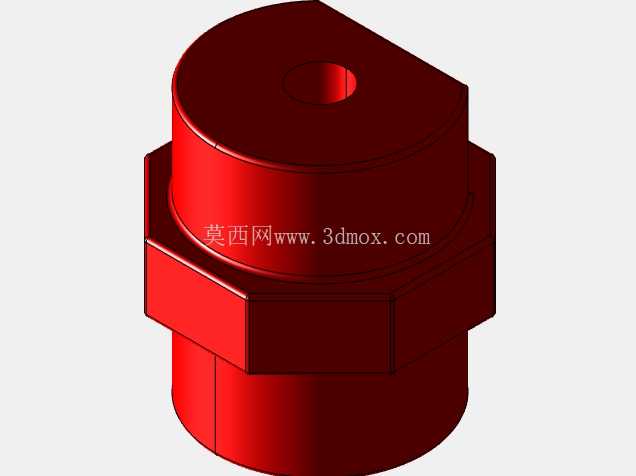

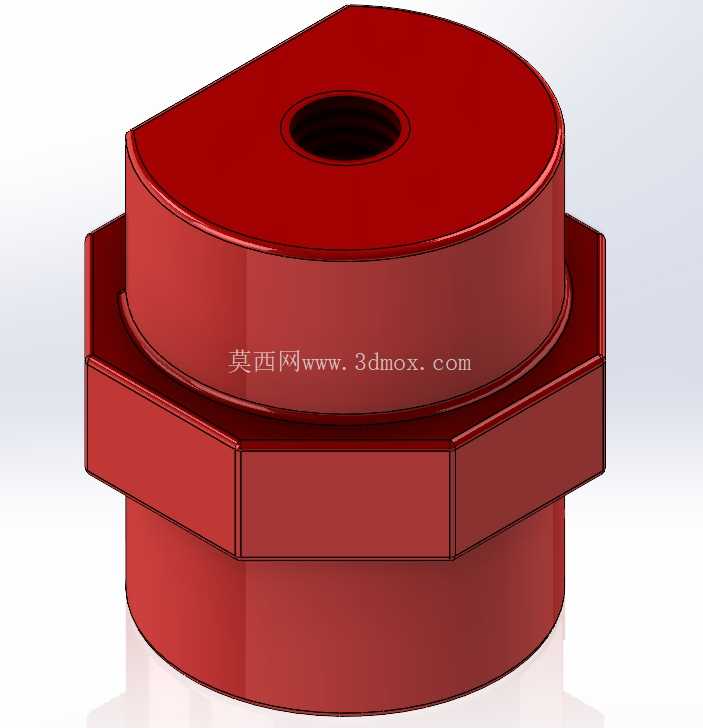

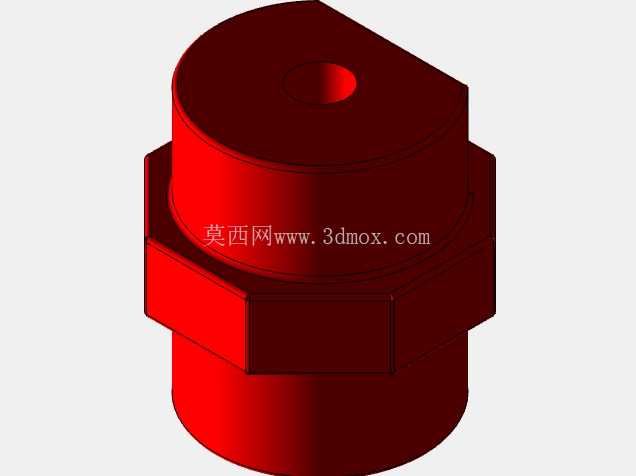

  在储能电站的电池簇汇流、PCS功率模块接线、高压柜母排排布场景里,这类绝缘隔离件是决定系统爬电距离、电气间隙是否达标的核心小部件,很多刚入行的结构工程师容易忽略这类零件的安装边界,最后做安规测试时出现爬电距离不足、耐压击穿的问题,返工调整母排走向的成本极高。这个SM35规格的隔离母线,主体采用D型上端面+六角中部定位台+下端圆柱插接段的三段式结构,不是随意做的造型:上端面的D型切边是防呆设计,安装时对准母排上对应的D型开孔,能避免零件在锁紧螺母时跟转,不需要额外用工具夹持本体就能完成接线锁紧,比全圆柱外形的绝缘柱装配效率高30%左右;中部的六角台是安装限位基准,六角的对边尺寸刚好适配常用的19号开口扳手,现场安装时可以直接卡住受力,不会因为拧螺栓的扭矩过大导致绝缘件本体开裂,六角台的上下端面分别作为上下母排的贴合支撑面,平面度控制在0.1mm以内,能保证母排安装后不会出现倾斜应力,避免长期运行后母排变形导致接触电阻过大。下端的圆柱插接段是用来穿入安装板的预制开孔,插接段的外径和安装孔采用H7/f6的间隙配合,插入后不会出现晃量,不需要额外打胶固定就能保证零件的垂直度,适合自动化产线的快速装配。从电气性能设计来看,整个零件的爬电路径是沿着外表面从上端接线孔到下端安装面,阶梯式的外形结构把原本直线的爬电路径拉长了40%,在相同的安装高度下,能满足AC1500V、DC1000V电压等级的绝缘要求,不需要额外增加绝缘护套就能通过耐压测试。

  材质上选用的是高强度 BMC 团状模塑料,表面的红色是材料本身的色母配色,不是后期喷涂,长期在-40℃到120℃的储能舱环境下运行不会出现褪色、开裂、绝缘性能下降的问题,材料的阻燃等级达到V0级,即使出现母排拉弧的极端情况,也不会成为助燃源。安装边界方面,上端的内螺纹是M8规格,适配常用的M8铜接线端子,螺纹深度是12mm,能保证螺栓拧入后有足够的啮合牙数,即使承受50N·m的锁紧扭矩也不会出现滑牙;六角台的厚度是8mm,刚好卡在两层母排或者安装板的中间,上下两端的圆柱段高度分别是10mm和12mm,适配1.5mm到3mm厚度的铜母排安装,当母排厚度超过3mm时,可以在下端增加平垫调整压缩量,不会因为螺栓拧到底导致绝缘件被压裂。

  很多工程师在选型这类隔离件时,只看螺纹规格和总高度,忽略了中部六角台的对边尺寸和上下段的插接长度,最后出现安装时扳手卡不住、零件在安装孔里晃荡、爬电距离不够的问题,这个结构的设计刚好规避了这些常见的工程问题:D型防呆面减少装配失误,六角定位台兼顾扳手受力和安装限位,阶梯外形拉长爬电路径,插接段保证安装垂直度,不管是用在储能电池簇的层间母排隔离,还是光伏逆变器的直流侧母排固定,或者是工业UPS的内部接线绝缘,都能适配。

  在三维建模时,这个零件的建模逻辑也很清晰:先绘制上端D型截面拉伸,做中心螺纹孔的切除,然后绘制中部六角截面拉伸对应厚度,再绘制下端圆柱截面拉伸,最后对所有棱角做R0.5的圆角处理,避免注塑时出现应力集中导致的开裂,建模时要注意D型切边的平面和六角台的其中一个平面保持平行,这样安装时防呆面的方向和扳手卡位的方向一致,现场装配的便利性最高。另外,零件表面的合模线位置设计在六角台的上下棱边处,不会出现在爬电的关键路径上,避免合模线的飞边影响绝缘性能,注塑时的浇口位置设计在下端圆柱的端面,安装后会被安装板挡住,不会影响外观和绝缘性能。实际使用中,这类隔离件不需要额外的维护,只要安装时扭矩控制在15-20N·m,就能保证长期运行的可靠性,比传统的环氧树脂绝缘柱抗冲击性能更好,在运输和安装过程中不容易出现碎裂的问题,适合大规模储能项目的批量装配使用。
