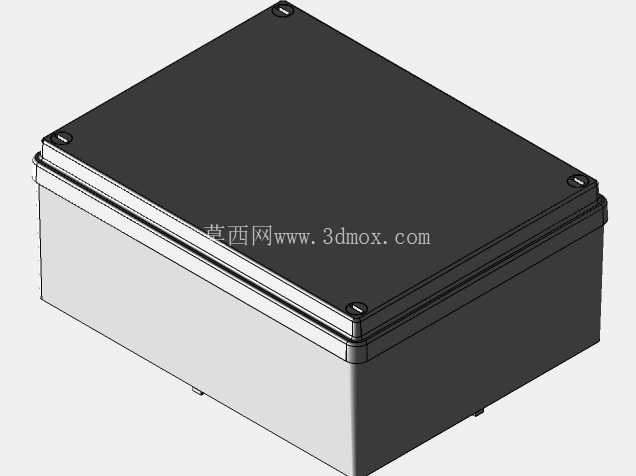

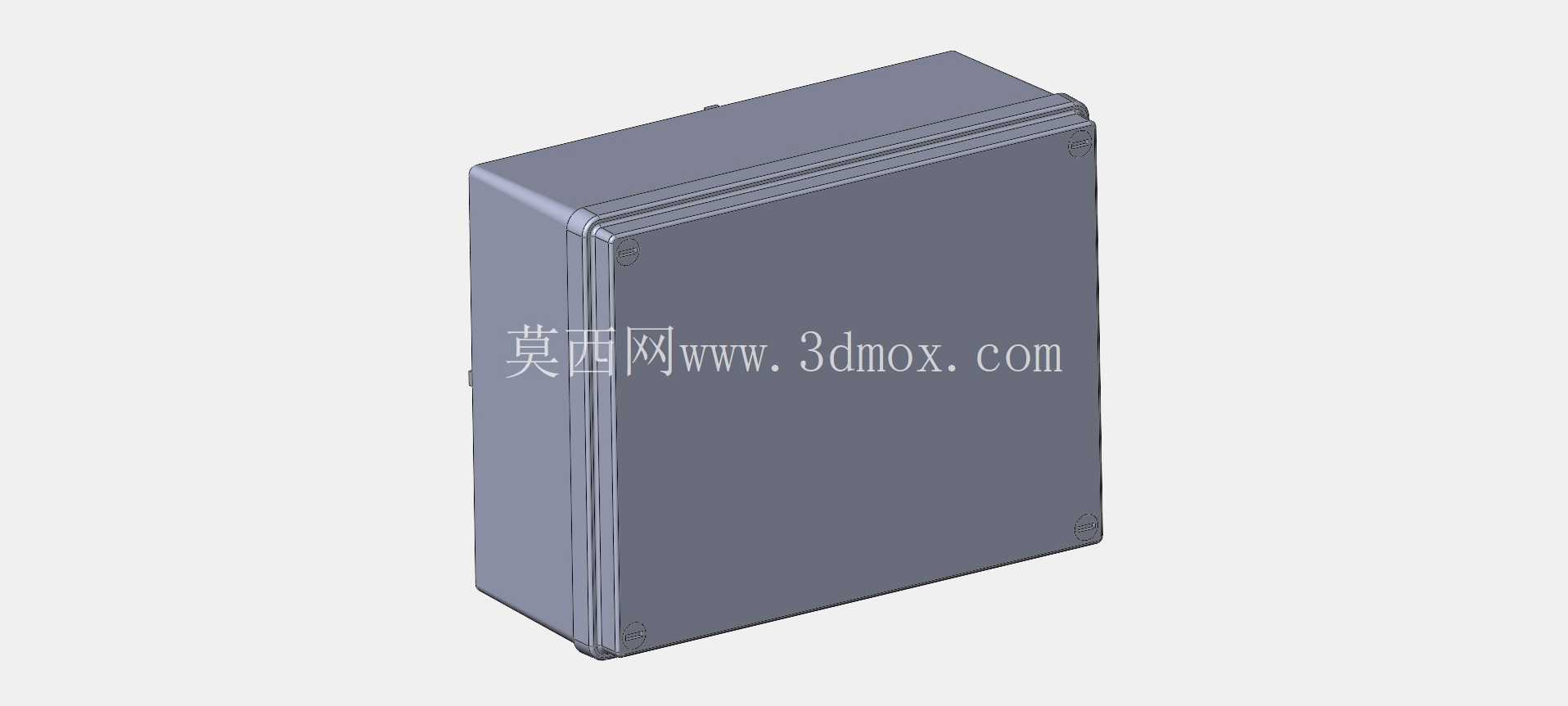

IP56防护等级190x140x70配电接线盒

这款防护等级达IP56的配电接线盒，是户外电气布线、工业设备配电回路中常用的防护类壳体部件，日常在厂区户外动力布线、露天设备电气分线、车载电气回路集成、户外照明线路转接等场景中大量使用，核心作用是为内部的接线端子、小型配电元件、线路接点提供可靠的物理防护，隔绝外界粉尘侵入与喷射水冲击，避免线路接点受潮、积尘引发的短路、接触不良等故障。从结构设计来看，这款壳体采用方形封闭结构，整体外形尺寸为190mm×140mm×70mm，属于中等规格的明装式接线盒，安装边界需要预留至少20mm的周边操作空间，用于盒盖紧固螺丝的拆装以及进出线电缆的防水接头安装，安装孔位预设在壳体四角的凸台位置，凸台做了加厚处理，避免安装锁紧时壳体受力开裂。盒体与盒盖的配合面采用阶梯式止口结构，止口位置预留了密封胶条的安装槽，装配时配套嵌入发泡橡胶密封胶条，盒盖通过四周的自攻螺丝与盒体锁紧，锁紧后止口处的胶条被均匀压缩20%-30%，即可实现IP56级的防护效果，既可以阻挡绝大多数粉尘进入壳体内部，也能承受各个方向的低压水柱喷射，完全满足户外露天安装、车间潮湿区域安装的防护要求。壳体侧壁设计有均匀的壁厚，常规壁厚在2.5-3mm之间，采用工程塑料注塑成型时可以保证足够的结构强度，日常安装时不会因为轻微的磕碰、电缆拉扯出现壳体变形，同时塑料材质本身具备优秀的绝缘性能，不需要额外做内部绝缘处理就能满足低压配电的绝缘要求。在实际选型使用时，这款接线盒的内部有效空间约为170mm×120mm×60mm，可以容纳最多12组TB系列接线端子，或者小型的断路器、信号隔离模块等低压电气元件，进出线孔可以根据实际布线需求在壳体的四个侧壁任意位置开孔，开孔后配套安装塑料电缆防水接头，就能保证开孔位置的防护等级不下降。设计这类防护接线盒的三维模型时，首先要明确安装场景的防护要求，优先保证配合止口的尺寸精度，止口的配合间隙需要控制在0.5mm以内，间隙过大会导致密封胶条压缩量不足，无法达到预期的防护效果，间隙过小则会导致盒盖装配困难，甚至在低温环境下因为材料收缩出现盒盖无法扣合的问题。其次要考虑壳体的成型工艺，所有的转角位置都做了R2-R3的圆角过渡，避免注塑成型时出现应力集中，也能减少日常使用中棱角磕碰造成的壳体破损。盒盖的边缘做了轻微的外翻边设计，一方面可以引导落在盒盖上的水流向四周滴落，避免水流顺着配合面渗入盒内，另一方面也能提升盒盖的整体刚性，减少大尺寸平面的翘曲变形。在安装结构的设计上，四角的安装凸台高度比盒体底面高出1.5mm，安装时可以让盒体底面与安装面之间留出微小间隙，避免安装面不平整导致盒体被强行顶变形，同时这个间隙也能让盒体底部的空气流通，减少冷凝水在盒底积聚的概率。对于需要在户外长期使用的场景，壳体材质通常选用抗UV的ABS或者PC工程塑料，可以承受长期的日光照射不会出现材质变脆、开裂的问题，在一些有防腐蚀要求的车间场景，也可以选用玻纤增强的PP材质，耐受弱酸碱环境的腐蚀。这类接线盒在实际工程应用中，除了常规的动力线路分线，还经常被用来制作小型的现场传感器接线箱、设备现场按钮盒、户外监控设备的电源转接盒，因为其标准化的尺寸和可靠的防护性能，不需要单独定制壳体，只需要根据内部元件的布局在对应位置开孔即可，能大幅缩短现场电气改造、设备配套的施工周期。建模过程中需要特别注意密封槽的尺寸设计，密封槽的宽度要比选用的胶条直径大0.5-1mm，深度为胶条直径的70%左右，这样当盒盖锁紧时，胶条可以完全填充在密封槽内，不会被挤压溢出，同时能保证足够的压缩量实现密封效果。另外盒体上的螺丝柱深度要控制合理，避免螺丝柱过深导致注塑时出现缩痕，影响盒体的外观和结构强度，螺丝柱的内孔直径要比选用的自攻螺丝小0.5-0.8mm，保证螺丝锁紧时有足够的咬合力，不会出现滑牙的问题。
