异径快插气动气管接头结构设计

在气动回路搭建、小型流体管路布设的现场，异径转接是绕不开的需求——不同通径的气管、硬管要实现无泄漏连通，同时还要兼顾拆装效率，快插式异径接头就是为这类场景设计的核心连接件。这款接头采用外六角主体加两端插合端的结构，一端适配1/4英寸外径管路，另一端适配3/8英寸外径管路，能直接完成两种不同通径软管的快速转接，不需要额外搭配转接头、生料带等辅助密封件，在自动化生产线气路改造、实验室小型流体管路搭建、小型气动工具配套气路连接场景中都有广泛应用。

从实际使用的角度看，这类快插接头的核心功能是实现管路的快速插拔与可靠密封，不需要额外的卡套、压接工具，管路插入后内部的弹性卡爪会自动抱紧管外壁，配合内置的密封圈实现端面与径向双重密封，拔管时只需要按下接头端部的释放环，卡爪松开即可直接拔出管路，单步操作就能完成拆装，在需要频繁调整管路布局、更换气路支路的现场，能大幅降低管路拆装的工时。设计时首先要考虑的是密封可靠性，主体内部的密封槽尺寸需要和对应规格的密封圈过盈量匹配，过盈量太小会出现压力下泄漏，过盈量太大则会增加管路插入的阻力，甚至在长期使用后加速密封圈老化；其次是卡爪的结构设计，卡爪的齿形角度、抱紧力需要适配常见的PU、尼龙气管材质，既要保证在0-1MPa的常规气动工作压力下管路不会被气压顶出，也要避免齿形过于尖锐割伤气管外壁，造成管路破裂漏气。

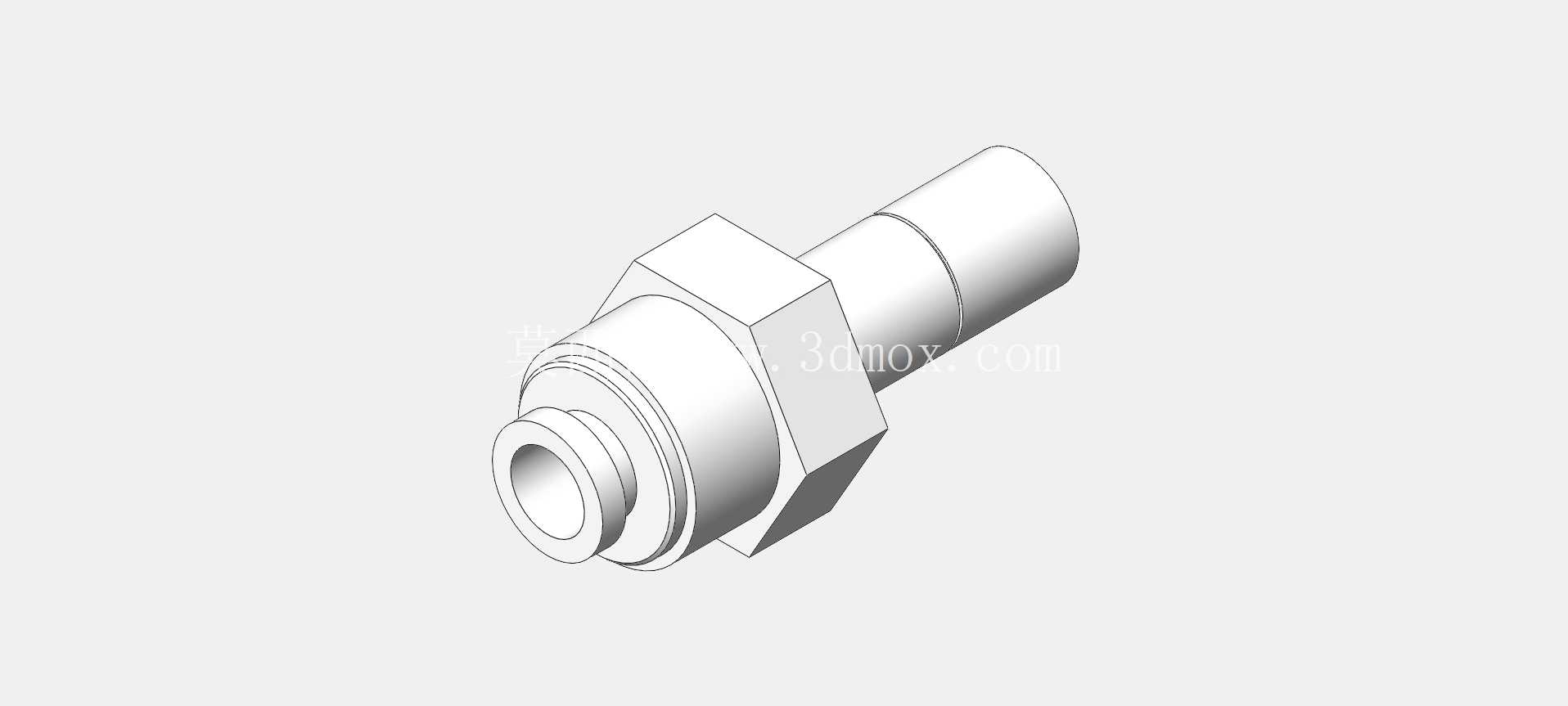

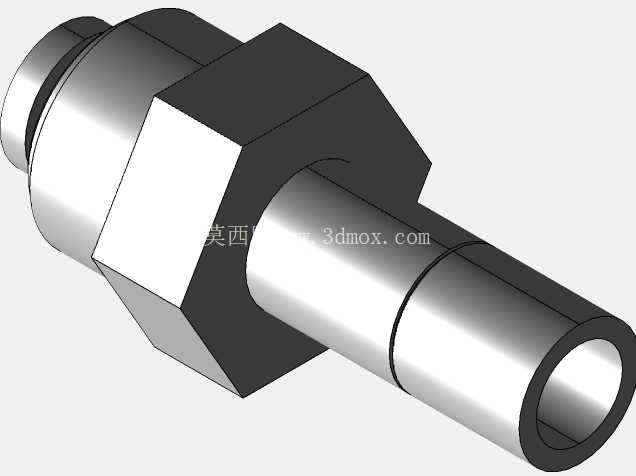

外形尺寸上，中间的外六角结构是专门为安装操作设计的，六角对边尺寸匹配常规开口扳手、活动扳手的夹持规格，在需要将接头拧装到阀块、气缸端面上的场景下，可以直接用扳手夹持六角部位施加扭矩，不会损伤接头两端的插合结构；两端的插合端长度经过匹配设计，插入对应外径的气管后，管路能直达接头内部的限位台阶，保证密封面完全贴合，不会出现管路插不到位造成的泄漏，同时插合端的外壁做了导向倒角，管路插入时不需要刻意对准，顺着倒角就能顺利推入，降低现场安装的操作难度。安装边界方面，这类接头的六角部位最大外径小于两端插合端外接圆的叠加尺寸，在密集排布的阀组、汇流板上安装时，不需要预留过大的操作空间，只要扳手能卡住六角面就能完成拧紧操作；接头整体采用金属材质加工，表面做了防锈处理，能适配常规车间的潮湿、少量油污的工作环境，不会因为长期暴露在车间环境中出现锈蚀卡滞，导致后续无法拆装。

在实际选型匹配时，需要注意两端适配的管路外径必须和接头标注的规格一致，不能用通径相近但外径有偏差的管路强行插入，否则会造成密封失效、卡爪无法抱紧的问题；安装前需要检查管路端面是否平整、无毛刺，避免端面割伤接头内部的密封圈，插入管路时要推到底，直到管路接触到内部的限位台阶，再轻轻外拉管路确认卡爪已经抱紧，才能通入压力介质测试。这类接头的内部流道做了等通径过渡设计，异径转接处的流道没有突然的截面突变，能减少气流通过时的压力损失，在对气路压力稳定性要求较高的精密气动控制回路中，也能满足使用要求，不会因为流道突变造成气流紊流、压力波动的问题。
