Lightning转3.5mm音频转接线结构设计

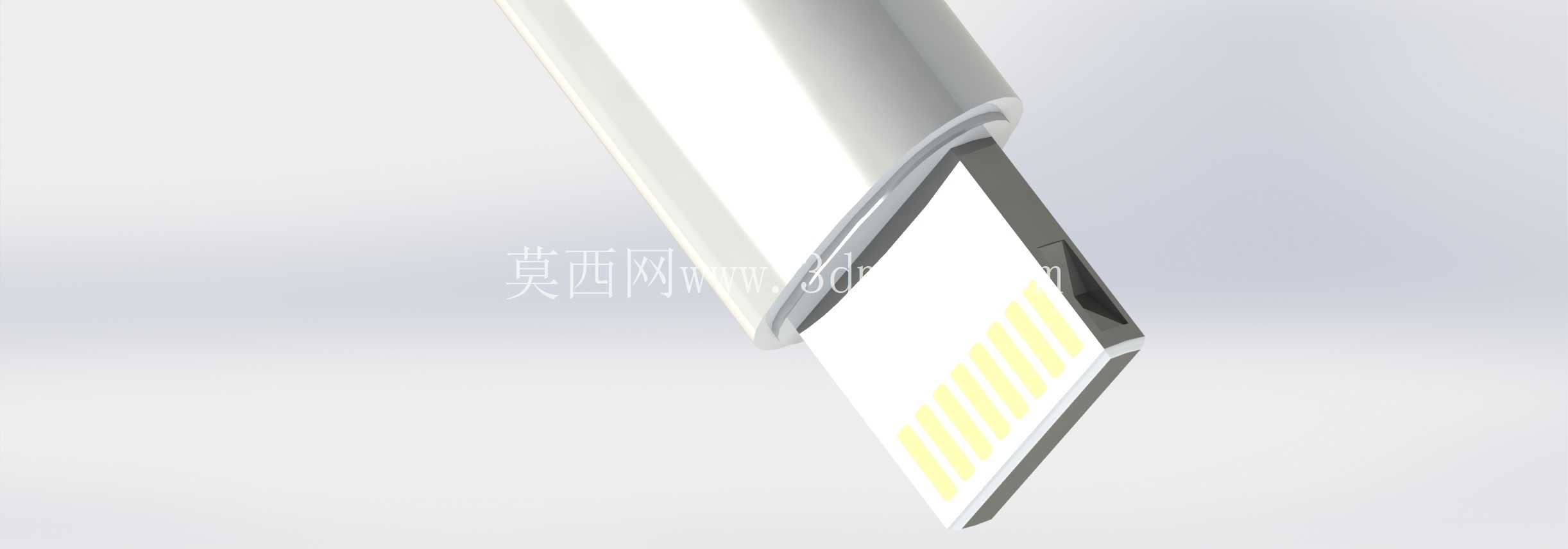

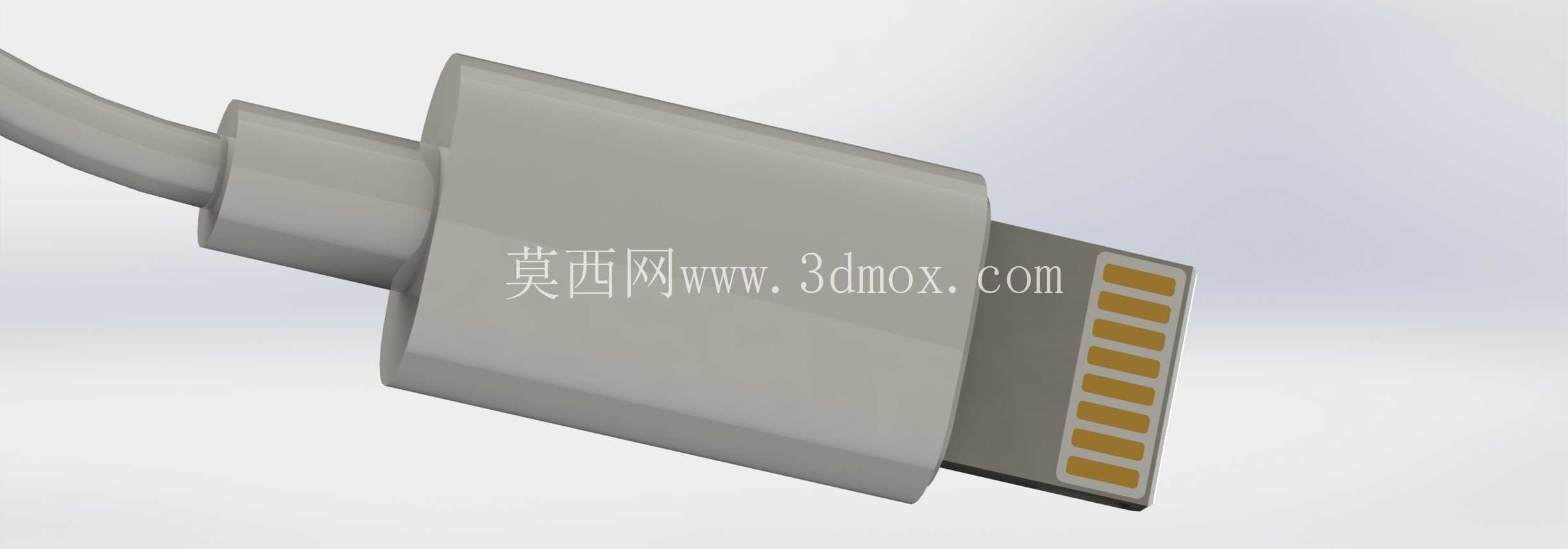

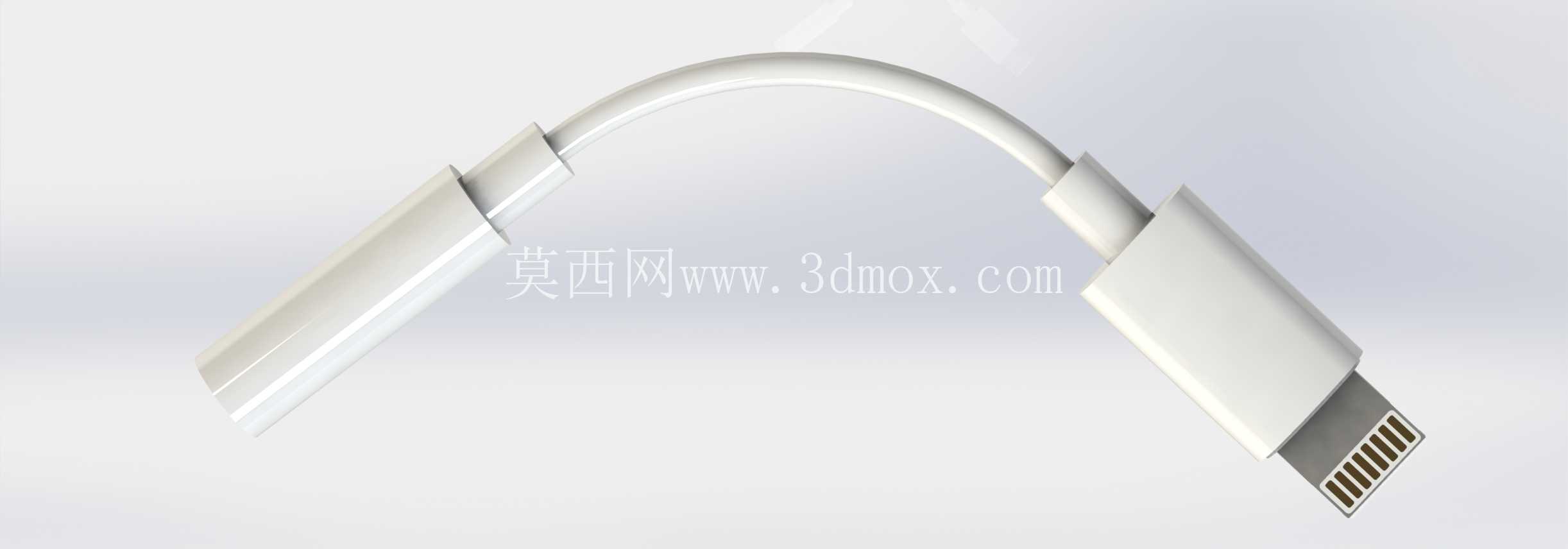

这款转接配件的核心应用场景，是解决取消3.5mm音频接口的移动数码设备，与传统3.5mm插头有线耳机、车载AUX音频接口、桌面有源音箱等音频外设的连接适配问题，覆盖日常通勤听歌、车载音频输入、专业音频监听等多场景的音频信号传输需求，是数码配件领域里针对性解决接口迭代兼容问题的典型结构件。从功能特性来看，该转接线一端采用Lightning公头结构，触点排布完全匹配对应数码设备的接口母座定义，插入后可实现数字音频信号的稳定取电与传输，另一端内置数模转换模块与3.5mm音频母座，可将设备输出的数字音频信号转换为模拟音频信号输出，同时支持线控耳机的按键信号回传，满足音量调节、通话接听等附加功能的使用需求。在设计思路上，整体结构优先考虑连接可靠性与使用耐久性，两端接头位置采用硬质工程塑料注塑成型，外壳做圆弧过渡处理，避免插拔时的棱角硌手，同时在接头与线材的衔接位置做加长应力释放结构，也就是日常使用中接头处的软胶过渡段，可分散线材弯折时的应力集中，减少日常使用中反复弯折导致的线材内部铜芯断裂问题。线材部分采用多股漆包铜芯加屏蔽层的结构设计，外层包裹柔性TPE外被，既保证线材的弯折柔韧性，又能屏蔽外界电磁信号对音频传输的干扰，避免出现电流杂音、信号断连等问题。从安装边界与尺寸适配来看，Lightning公头的外露长度控制在合理范围，即使设备佩戴厚度不超过2mm的保护壳，也能顺利插入接口，不会出现保护壳干涉导致公头插不到位的情况；3.5mm母座的内孔深度符合通用音频接口标准，可兼容市面上绝大多数三段式、四段式3.5mm音频插头，插入后卡扣结构可提供足够的插拔力，避免日常使用中插头意外脱落。结构建模过程中，重点对接头内部的元器件排布做了空间优化，在保证数模转换芯片、滤波电容等元器件合理布局的前提下，尽可能压缩接头的整体体积，避免接头过于臃肿影响使用手感；同时对接头外壳的分模线做了隐藏处理，外表面保持光滑一致的质感，兼顾结构实用性与外观的简洁性。在实际使用的受力分析上，针对日常插拔时的侧向受力、线材拉扯受力，在接头内部做了加强筋结构，提升接头整体的抗形变能力，避免插拔用力过大导致接头外壳开裂、内部元器件移位的问题；公头的金属插脚部分采用镀金处理，既提升触点的抗氧化能力，长期使用也不会出现接触不良的问题，同时降低触点接触电阻，保证音频信号传输的稳定性。整个转接线的线材长度控制在常规便携使用的合理区间，既不会因为过短导致使用时设备牵拉线材，也不会因为过长造成线材缠绕、携带不便的问题，整体重量控制在较轻的水平，插在设备上不会给接口带来过大的负重，长期插接也不会损伤设备的接口母座。
