刚性轴对接用两件式拼接夹紧夹具

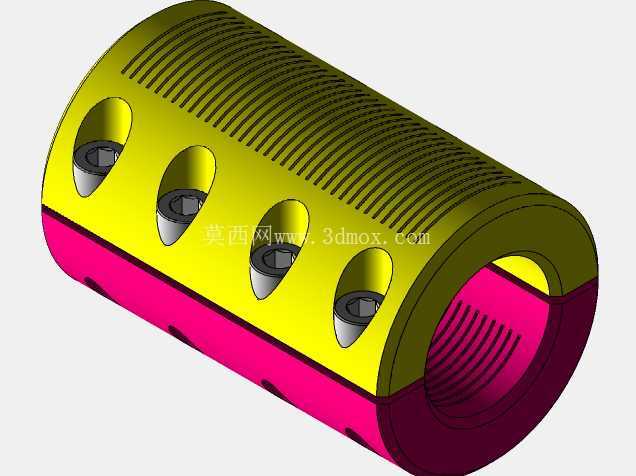

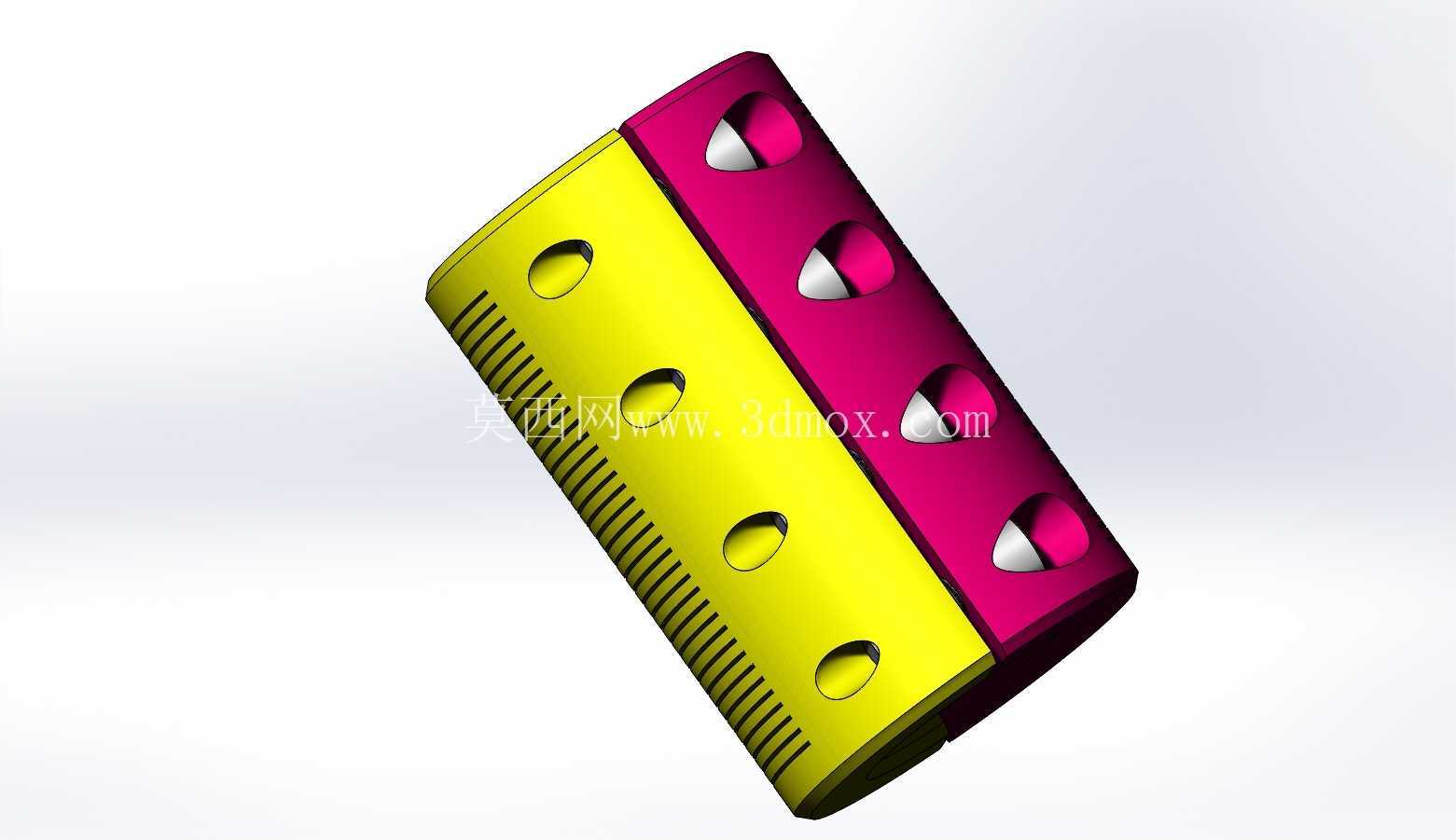

　　在中小型传动设备的轴系改造、现场维修场景里，经常会遇到两段同径刚性轴需要快速对接同轴传动的需求，传统整体式联轴器需要将轴端从端部穿入安装，遇到轴端已经装配了轴承、齿轮或者现场空间受限无法轴向窜动的工况，整体式联轴器根本无法完成装配，这时候剖分式的两件夹紧夹具就成了最优的解决方案。这款两件式夹具采用对半拼接的筒状结构，两个半壳分别做了差异化的结构设计，其中一侧半壳的外圆柱面加工了细密的轴向防滑齿纹，另一侧半壳则均匀布置了多组锥形沉头锁紧孔，安装时不需要挪动两端已就位的轴段，只需要将两个半壳扣合在两段轴的对接接缝位置，对准孔位拧入锁紧螺钉即可完成装夹，整个安装过程不需要拆解轴端原有部件，大幅缩短了设备维修改造的停机时间。

　　从结构设计逻辑来看，两个半壳的内孔加工精度直接决定了轴系对接后的同轴度误差，建模时需要严格控制内孔的圆柱度公差，保证扣合后内孔与轴径的配合间隙控制在过渡配合区间，避免锁紧后出现轴系偏心引发的传动振动。外侧的锥形沉头孔设计，一方面可以让锁紧螺钉的头部完全沉入夹具本体内部，避免高速旋转时螺钉头凸出带来的风阻和安全隐患，另一方面锥形面可以在螺钉拧紧时提供径向的分力，辅助两个半壳更好地抱紧轴面，提升扭矩传递的可靠性。

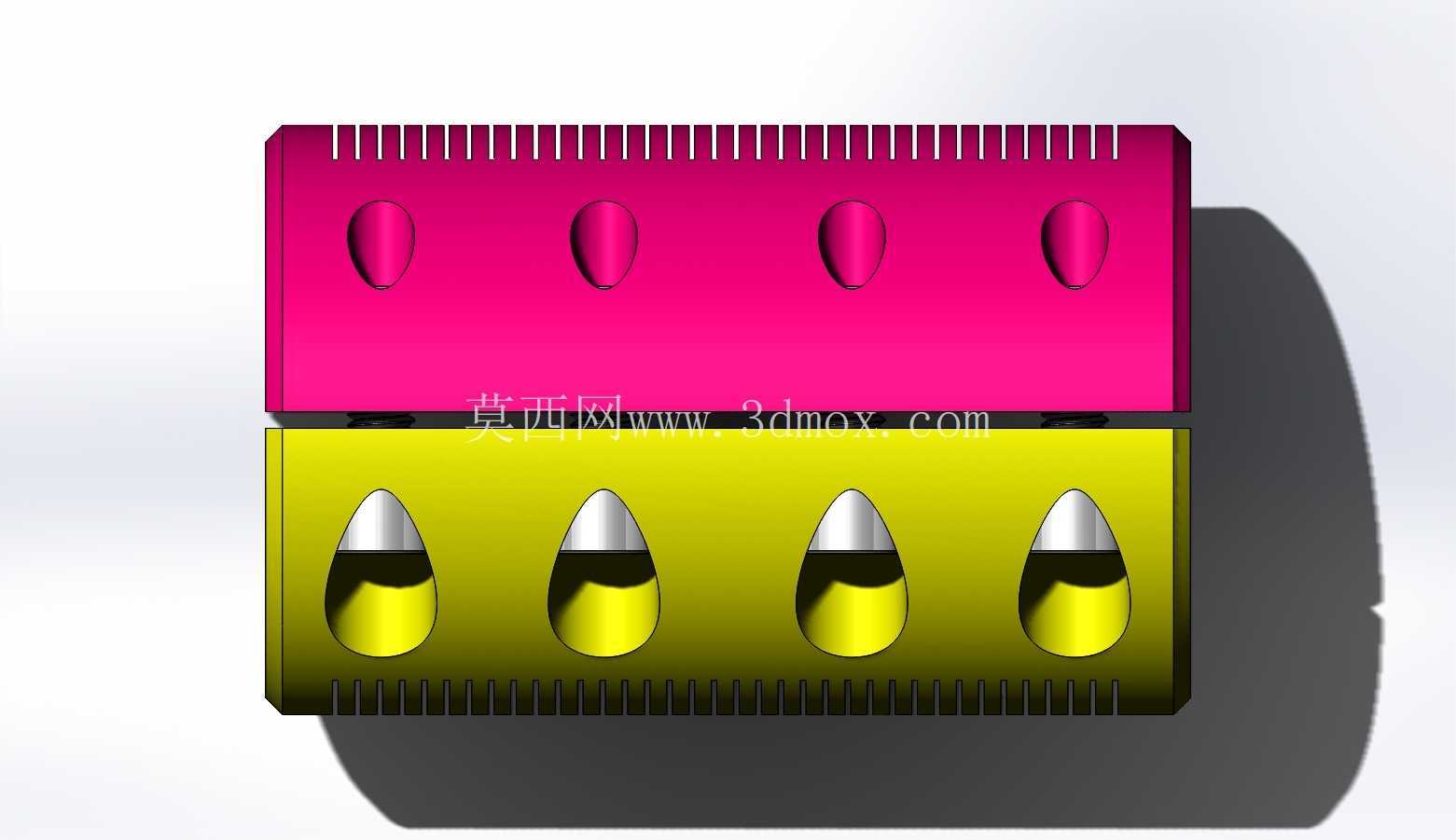

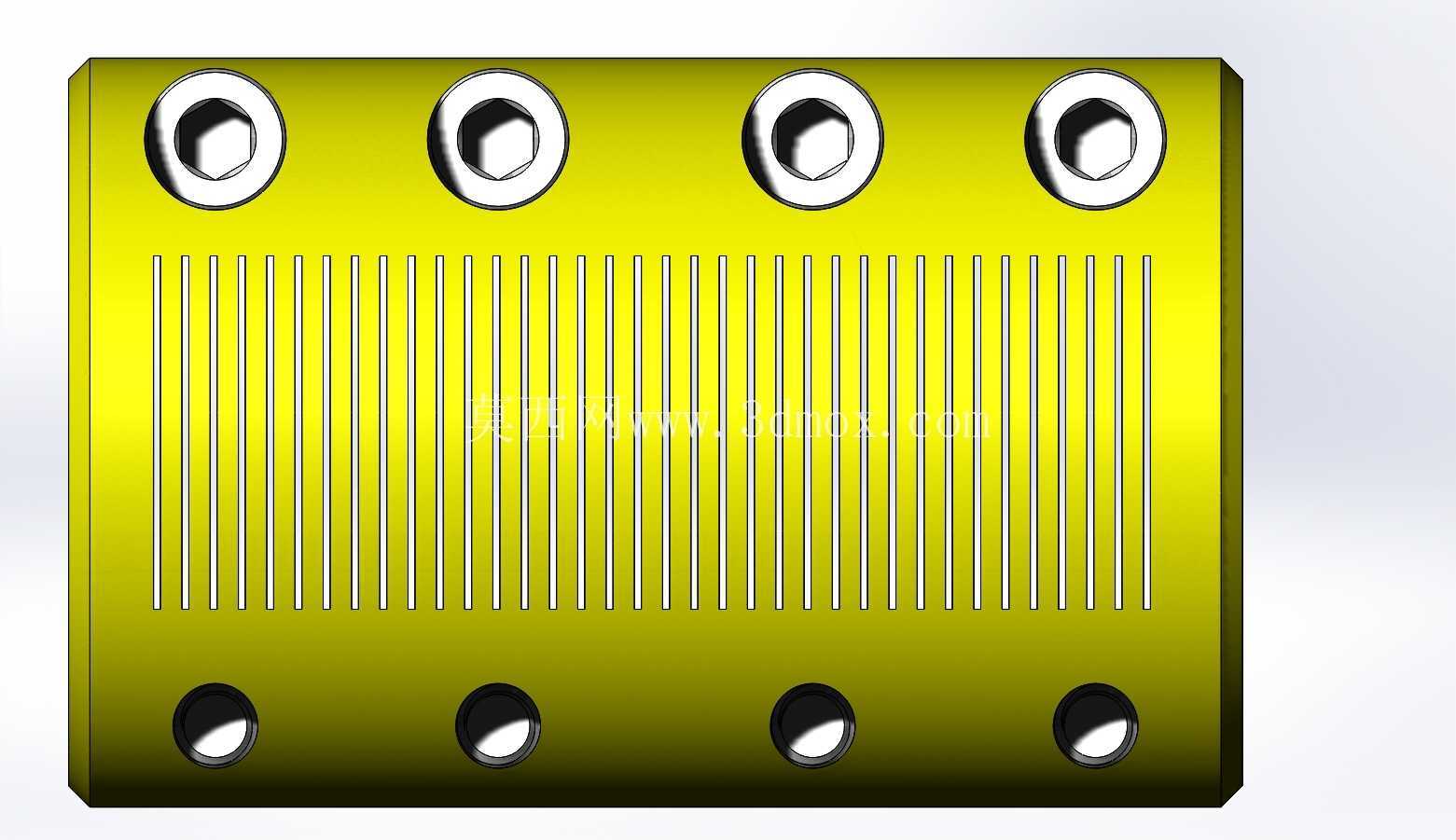

　　带齿纹的半壳侧面，齿纹的作用主要是增加安装时的摩擦力，方便操作人员在预紧阶段用工具夹持夹具调整对接位置，同时齿纹结构也能提升夹具外表面的散热面积，在长期高速传动过程中，能够更快地将轴系摩擦产生的热量散发出去，避免夹具过热出现应力松弛。在安装边界的设计考量上，这款夹具的总长度需要覆盖两段轴的对接端各至少1.5倍轴径的长度，保证每一侧的抱紧长度足够传递额定扭矩，不会出现轴与夹具之间的相对滑动；夹具的外径尺寸需要控制在合理范围，避免和周边的轴承端盖、机架护罩等部件发生运动干涉，建模时需要预留至少2mm的安全间隙。

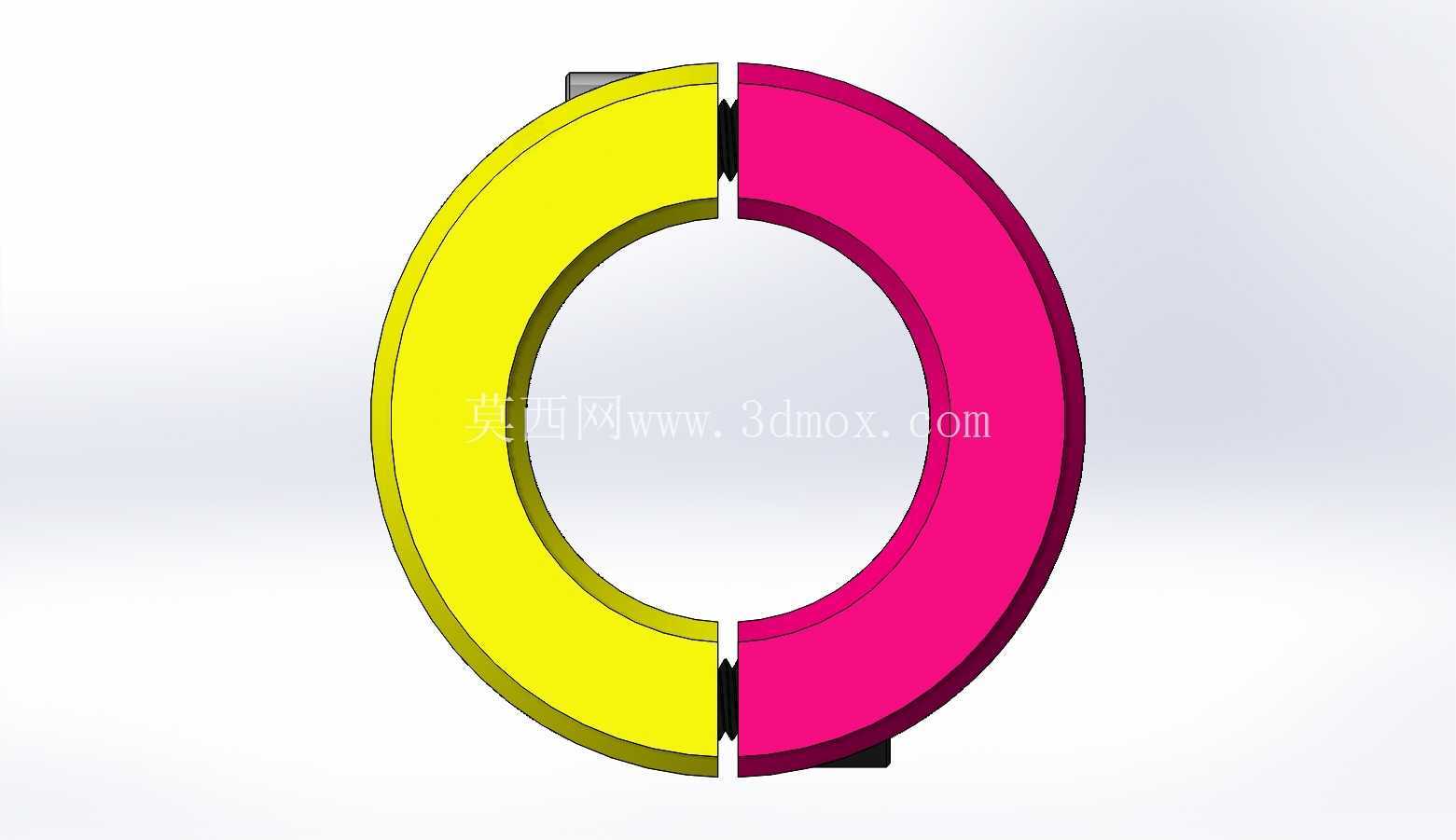

　　锁紧螺钉的排布采用等距交错的布局方式，相邻螺钉的间距控制在螺钉公称直径的3-4倍，既保证整个抱紧长度上的夹紧力均匀分布，又不会因为螺钉过密削弱夹具本体的结构强度。和传统的键连接、焊接对接方式相比，这种两件式夹紧夹具不需要在轴端加工键槽，不会破坏轴的原有结构强度，也不会产生焊接变形导致的轴系弯曲，后期拆卸维护也非常方便，只需要松开螺钉即可将两个半壳拆下，不会对轴表面造成损伤。在输送线辊筒对接、小型风机传动轴维修、非标自动化设备的传动轴系拼接等场景中，这类夹具的应用非常广泛，设计时还需要根据实际传递的扭矩大小核算夹具壁厚和螺钉的强度等级，确保在额定负载下不会出现夹具开裂或者螺钉断裂的情况。建模过程中需要特别注意两个半壳的分型面要做精准的贴合处理，分型面处不能有错位或者间隙，否则扣合后会出现内孔失圆，导致抱紧力不均匀；锥形沉头孔的角度要和所选螺钉的头部角度完全匹配，保证螺钉拧紧后头部和沉孔面完全贴合，避免出现应力集中。另外，夹具的两端边缘做了微小的倒角处理，既可以去除加工毛刺，也能避免安装时刮伤轴表面，同时在高速旋转时减少端部的空气涡流，降低运行噪音。
