高精度双螺旋齿圈传动构件结构设计

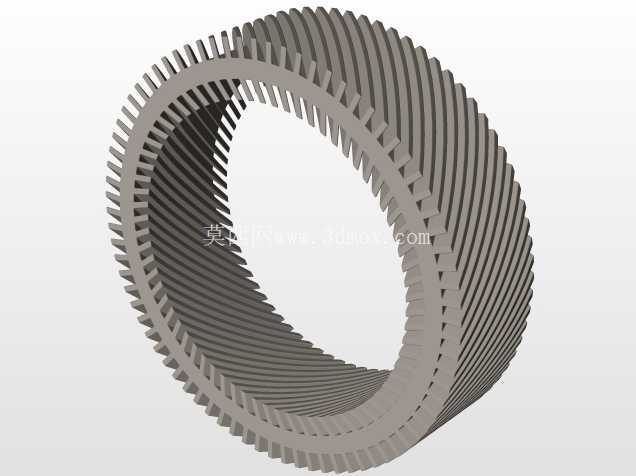

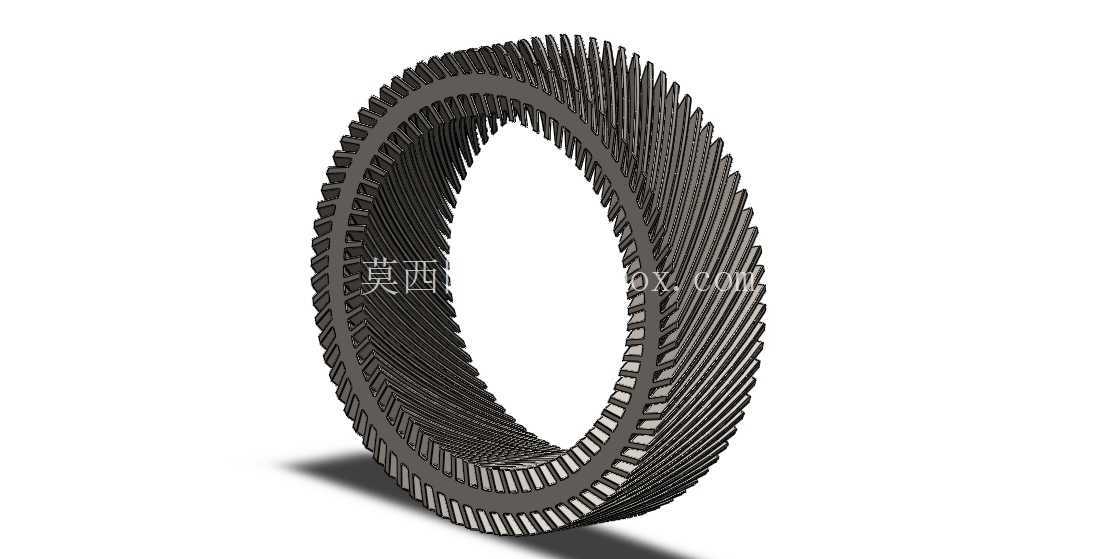

在重载传动系统的布局设计中，这类大直径内啮合双螺旋齿圈的应用场景覆盖了多个高负荷工况领域，包括大型风电增速箱的内齿圈组件、重型矿山设备的回转传动单元、船舶主传动系统的减速齿组，以及高端数控机床的主轴传动配套部件。不同于常规直齿内齿圈，双螺旋齿的结构设计从根源上抵消了单斜齿啮合过程中产生的轴向分力，整套传动单元无需额外设置大规格推力轴承来平衡轴向载荷，既压缩了传动箱的轴向安装空间，也降低了轴承选型的成本与后期维护的复杂度。

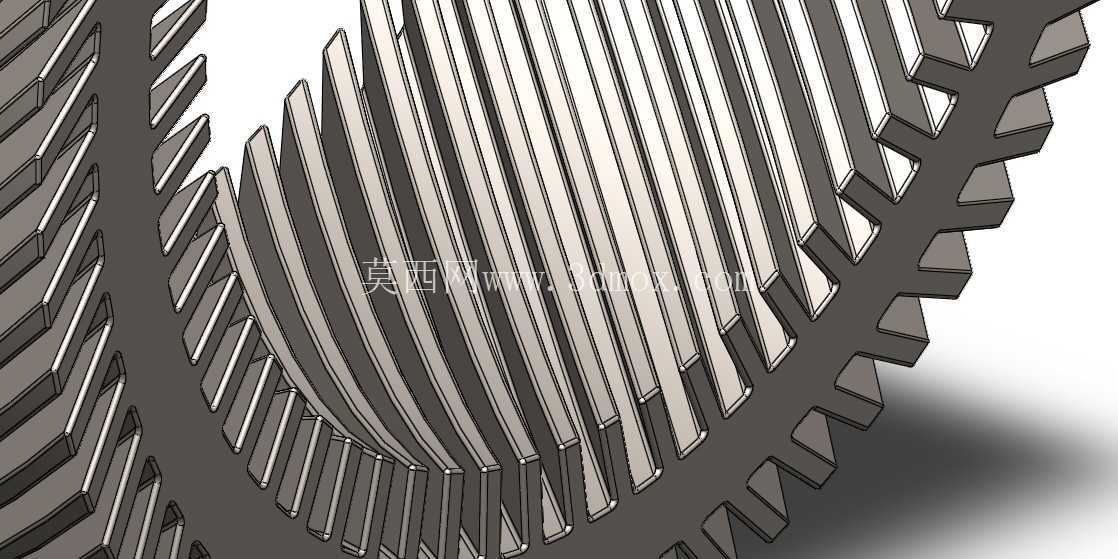

从实际传动功能来看，该构件作为内啮合行星传动系统的固定齿圈或输出齿圈使用时，双螺旋齿的啮合过程是渐进式的：轮齿从齿端开始逐步进入啮合状态，再逐步退出啮合，不会出现直齿轮传动那种整齿突然啮入啮出的冲击，整套传动系统运行时的噪音水平能降低15至20分贝，尤其适合对运行平稳性有高要求的精密传动场景。齿面的螺旋角经过匹配计算，左右旋齿的螺旋角参数完全对称，啮合过程中产生的轴向力在齿圈内部相互抵消，不会将额外轴向载荷传递到箱体支撑结构上，大幅降低了箱体的结构强度设计要求。

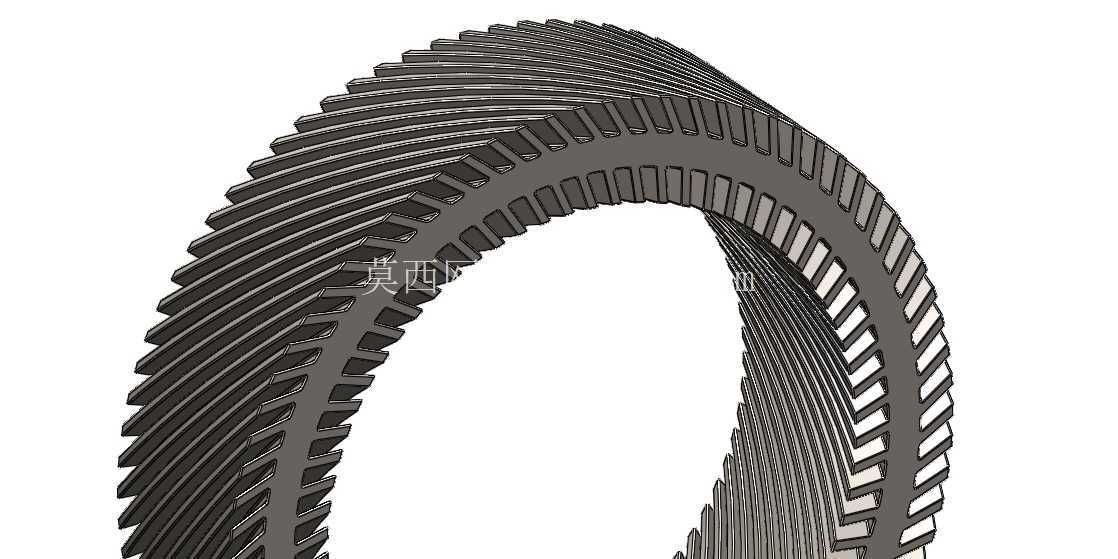

设计这类齿圈时，首先要确定的是内齿的分度圆直径与安装止口的配合公差，通常齿圈的外圆与传动箱箱体采用H7/js6的过渡配合，端面设置均匀分布的定位销孔与螺栓过孔，保证齿圈在箱体内部不会出现周向窜动与径向偏移。齿宽的设计需要匹配行星轮的齿宽参数，通常内齿圈的齿宽比行星轮齿宽大5至8毫米，预留出装配时的轴向调整余量，避免行星轮轴向窜动时出现轮齿啮合长度不足的问题。齿根部分采用大圆弧过渡设计，避免齿根应力集中导致的轮齿断裂问题，齿面的修形参数需要根据实际载荷谱计算，针对齿向与齿形分别做微米级的修形处理，补偿重载下轮齿的弹性变形与热变形，保证满负荷运行时轮齿的接触斑点覆盖整个齿面的70%以上，避免出现偏载导致的齿面局部点蚀、磨损过快问题。

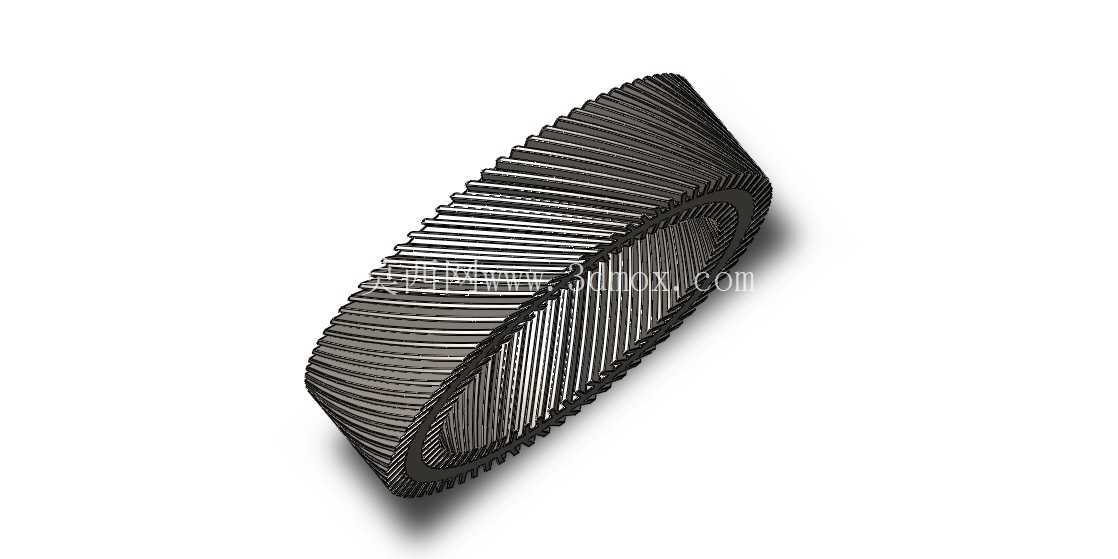

从安装边界来看，这类内齿圈的轴向定位通常依靠箱体的台阶止口与端盖压紧实现，端盖的压紧力需要经过计算，既要保证齿圈在冲击载荷下不会出现轴向移位，也不能因压紧力过大导致齿圈出现径向变形，影响内齿的啮合精度。齿圈的内齿加工通常采用插齿工艺完成，双螺旋齿的加工需要配备专用的螺旋导轨插齿工装，加工过程中要严格控制左右旋齿的对称度误差，对称度偏差需要控制在0.02毫米以内，否则运行时依然会产生残余轴向力，影响传动平稳性。齿面的热处理根据应用场景不同有所区分，常规工业传动场景采用中碳合金钢调质处理，齿面硬度控制在HB280至320之间，重载冲击场景则采用渗碳淬火处理，齿面硬度达到HRC58至62，同时保证齿芯部有足够的韧性，承受冲击载荷时不会出现断齿问题。

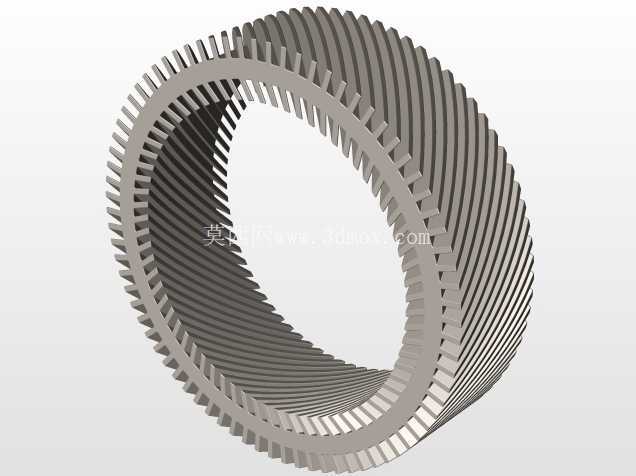

在实际选型匹配过程中，这类双螺旋内齿圈需要和同参数的行星轮、太阳轮做啮合侧隙的配对计算，侧隙大小根据工作温度区间调整，高温工况下需要适当放大侧隙，避免热膨胀导致轮齿卡滞，精密分度场景下则需要严格控制侧隙在0.03至0.05毫米之间，保证传动的回程误差满足精度要求。不同于外啮合双螺旋齿轮，内啮合的双螺旋齿圈的重合度更大，同时参与啮合的轮齿对数更多，单齿承受的载荷更小，同等模数、齿宽下的承载能力比直齿内齿圈高出30%左右，非常适合安装空间受限但输出扭矩要求高的传动场景。建模过程中需要注意螺旋线的生成精度，齿面的曲面需要连续无褶皱，啮合干涉检查需要覆盖整个啮合行程，避免出现齿顶与齿根的过渡曲线干涉，影响实际装配后的运行流畅度。
