波纹管式柔性轴环传动连接结构

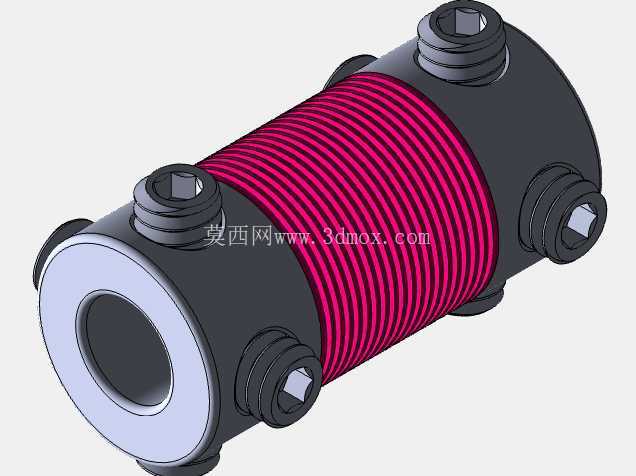

这类波纹管结构的柔性轴环，本质上属于小扭矩精密传动场景下的挠性连接部件，日常在小型伺服传动、编码器信号传输、轻载步进电机输出端的连接工位上十分常见，和刚性联轴器不同，它可以补偿两连接轴之间存在的微小径向、角向以及轴向偏差，避免轴系运行过程中因为安装对中误差产生的附加载荷，延长轴承和传动核心件的使用寿命。

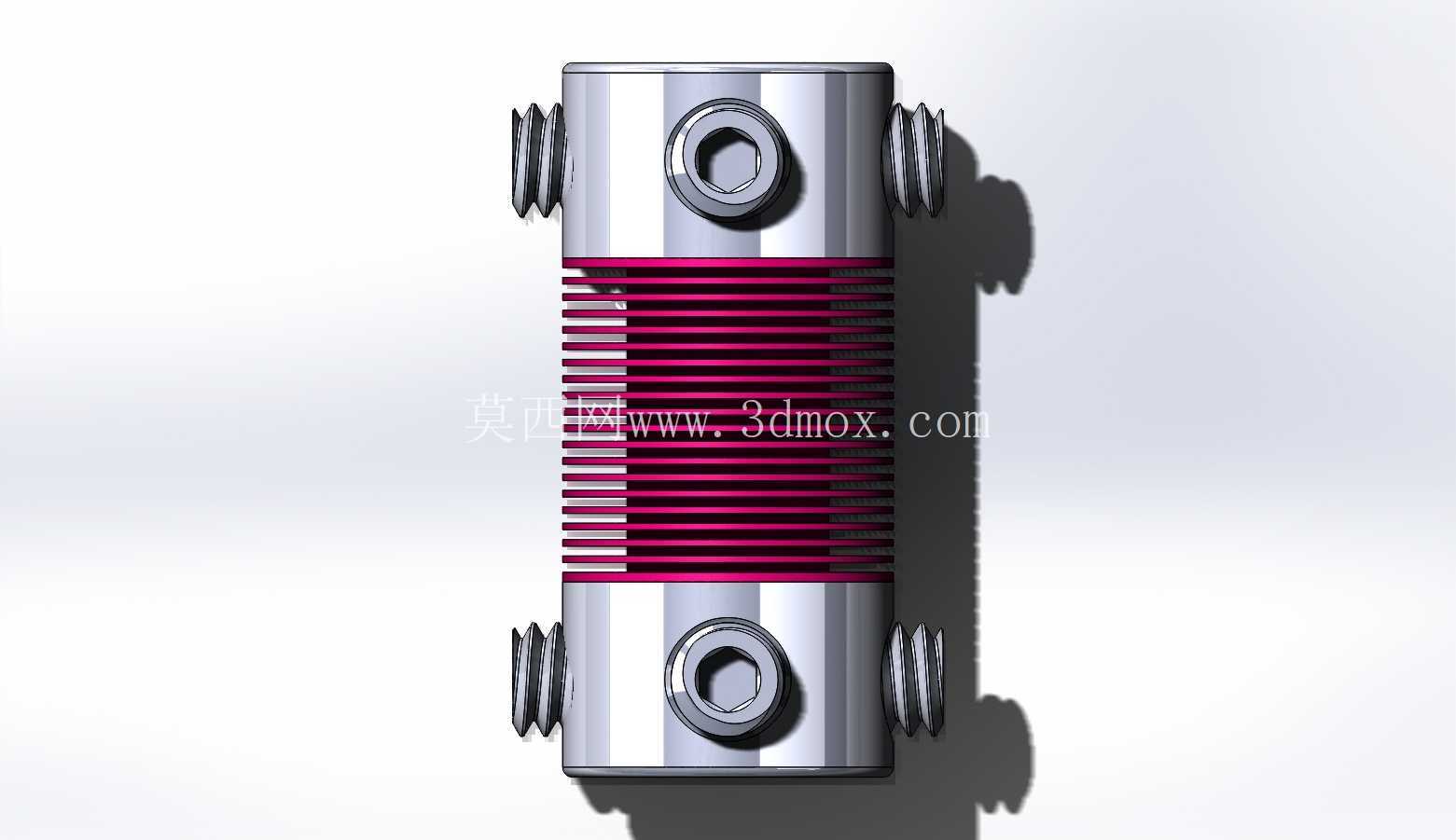

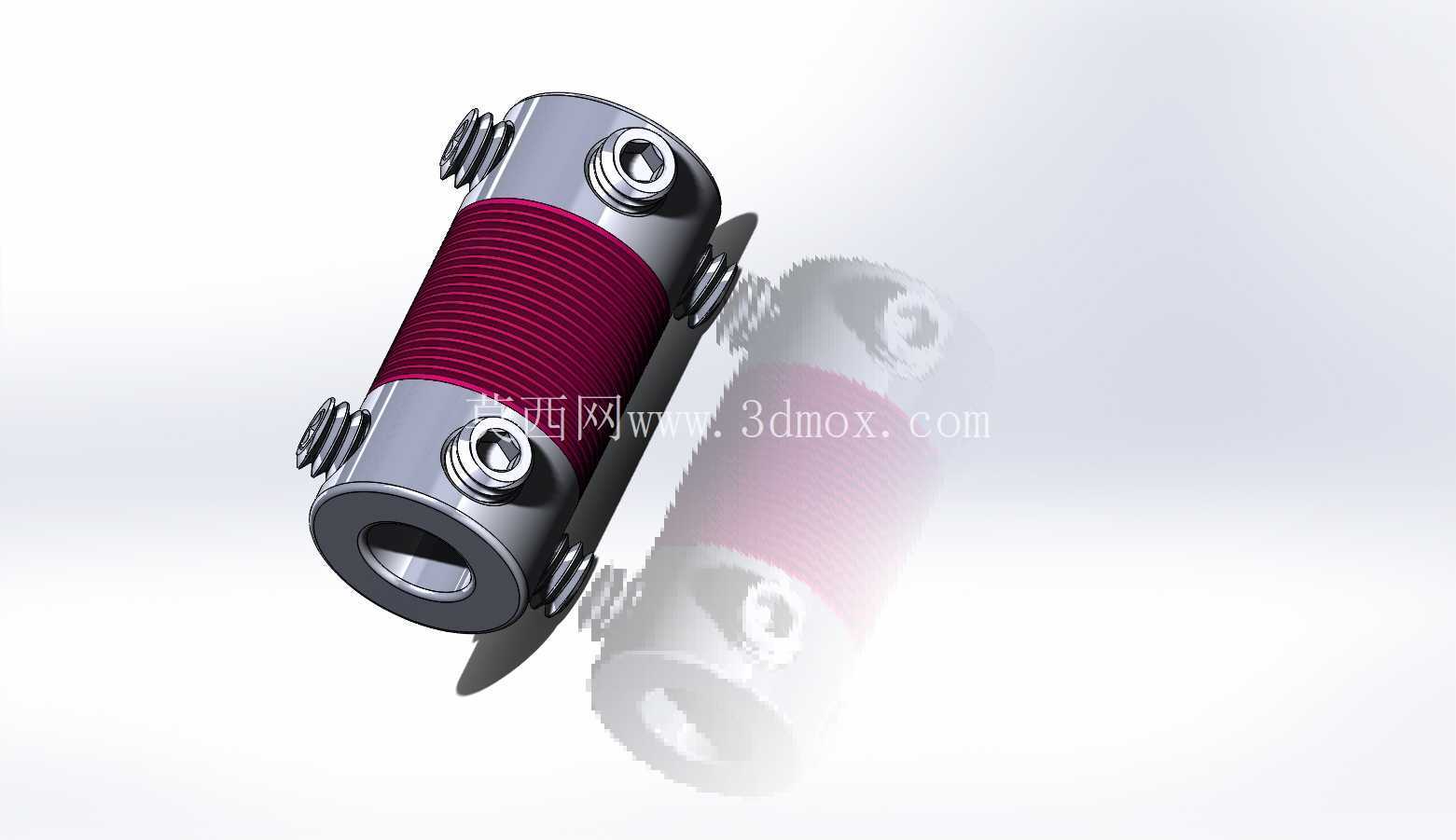

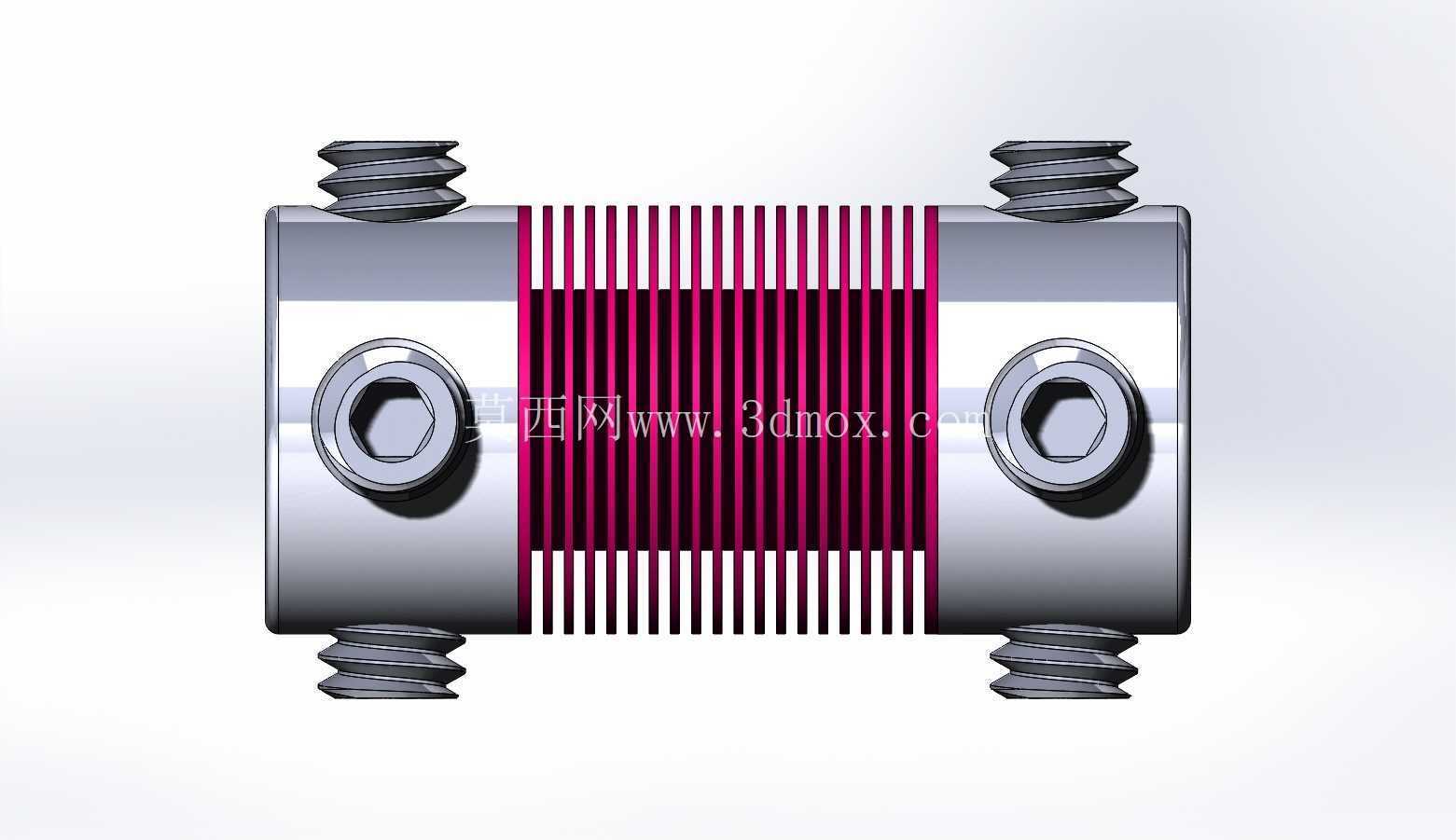

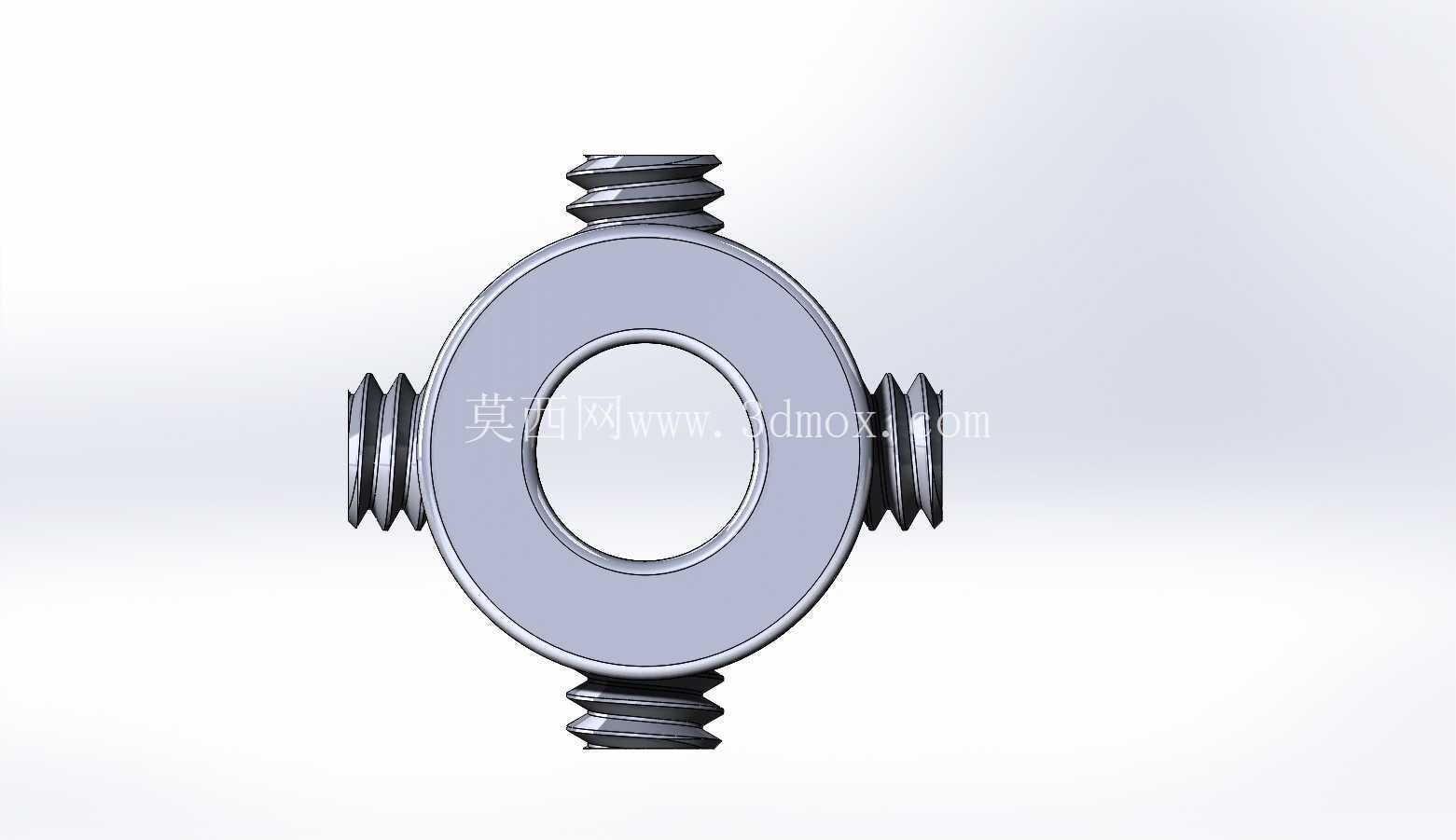

从结构设计逻辑来看，中间段采用的薄壁波纹管结构是整个部件的核心挠性段，波纹的节距、壁厚以及波数直接决定了部件的扭转刚度和补偿量区间，设计时需要平衡两个核心指标：如果刚度过大，偏差补偿能力会大幅下降，安装时稍许对中误差就会在轴端产生极大的交变应力，长时间运行容易出现轴系疲劳断裂；如果刚度过小，传动过程中会出现明显的回转背隙，无法满足精密传动场景下的传动精度要求，尤其是在编码器连接这类需要严格控制转角误差的工位，扭转刚度的取值需要反复校核。两端的金属轴套采用抱紧式锁紧结构，侧面布置的紧定螺钉可以在安装时直接压合在对接轴的表面，不需要额外加工键槽，不会对轴的表面强度造成削弱，对于小直径的光轴连接场景适配性很强，安装时不需要复杂的工装，只需要按照对角顺序逐步拧紧螺钉，保证轴套和轴的同轴度即可。

安装边界方面，这类轴环的径向尺寸要比同扭矩规格的膜片联轴器更小，适合安装空间局促的紧凑传动工位，两端轴套的内孔公差通常按照H7级别设计，对接轴推荐采用h6公差配合，既可以保证装配时的顺畅度，也能避免间隙过大带来的传动偏心。轴向安装时需要注意预留出波纹管段的压缩余量，不能让两端轴套直接压死波纹管的波峰，否则会让挠性段失去补偿能力，运行过程中会产生异常的振动和噪音。实际选型时需要先核算传动端的额定扭矩，预留1.5到2倍的安全系数，避免启动瞬间的冲击扭矩造成波纹管扭曲变形，同时要确认轴系的最大允许偏差值在部件的补偿范围内，径向补偿量通常在零点几毫米级别，角向补偿量一般不超过1度，轴向补偿量根据波纹管长度不同在1到3毫米区间。

日常运维过程中，这类柔性轴环不需要额外加注润滑脂，波纹管段采用金属材质，耐温范围宽，在常规工业环境下长期运行不会出现老化失效问题，只需要定期检查紧定螺钉的锁紧力矩，避免因为长时间振动出现螺钉松动导致的传动打滑。和传统的弹性套柱销联轴器相比，它没有橡胶类易损件，不存在橡胶老化、温度敏感的问题，在有一定温度要求的工业传动场景下稳定性更好，同时回转惯量更低，适合高速往复运动的传动工位，不会因为惯量过大影响传动系统的响应速度。在3C设备的小型传动模组、实验室精密仪器的传动连接、小型自动化设备的进给轴连接场景中，这类结构的柔性轴环应用占比逐年提升，主要就是因为其结构紧凑、安装便捷、无背隙、补偿能力适中的特性，刚好匹配这类场景对传动部件的综合要求。设计建模过程中，波纹管段的建模需要注意波纹的过渡圆角处理，不能出现尖锐的棱角，否则实际加工过程中会在尖角位置产生应力集中，大幅降低部件的疲劳寿命，两端轴套的紧定螺钉孔需要保证和内孔的垂直度，避免螺钉锁紧时出现偏斜，导致轴套和轴的接触面积不足，锁紧力达不到设计要求。
