适用于galvo激光器的3D打印线性轴套件

　　这套线性轴套件最初的设计出发点，是为桌面级galvo振镜激光器提供低成本的轴向移动拓展方案，解决小功率桌面激光加工设备仅能完成固定幅面作业、无法适配长尺寸工件轴向进给的痛点。在实际的桌面加工场景里，不少使用者会给振镜激光设备加装拓展轴，来完成长条形工件的连续打标、薄材的连续切割作业，这套套件的结构完全适配这类改装需求，同时也可迁移到其他需要短行程直线传动的小型设备场景，比如桌面点胶工位的进给轴、小型检测设备的试样平移轴、3D打印设备的辅助拓展轴等，不需要复杂的二次改装就能直接适配安装。

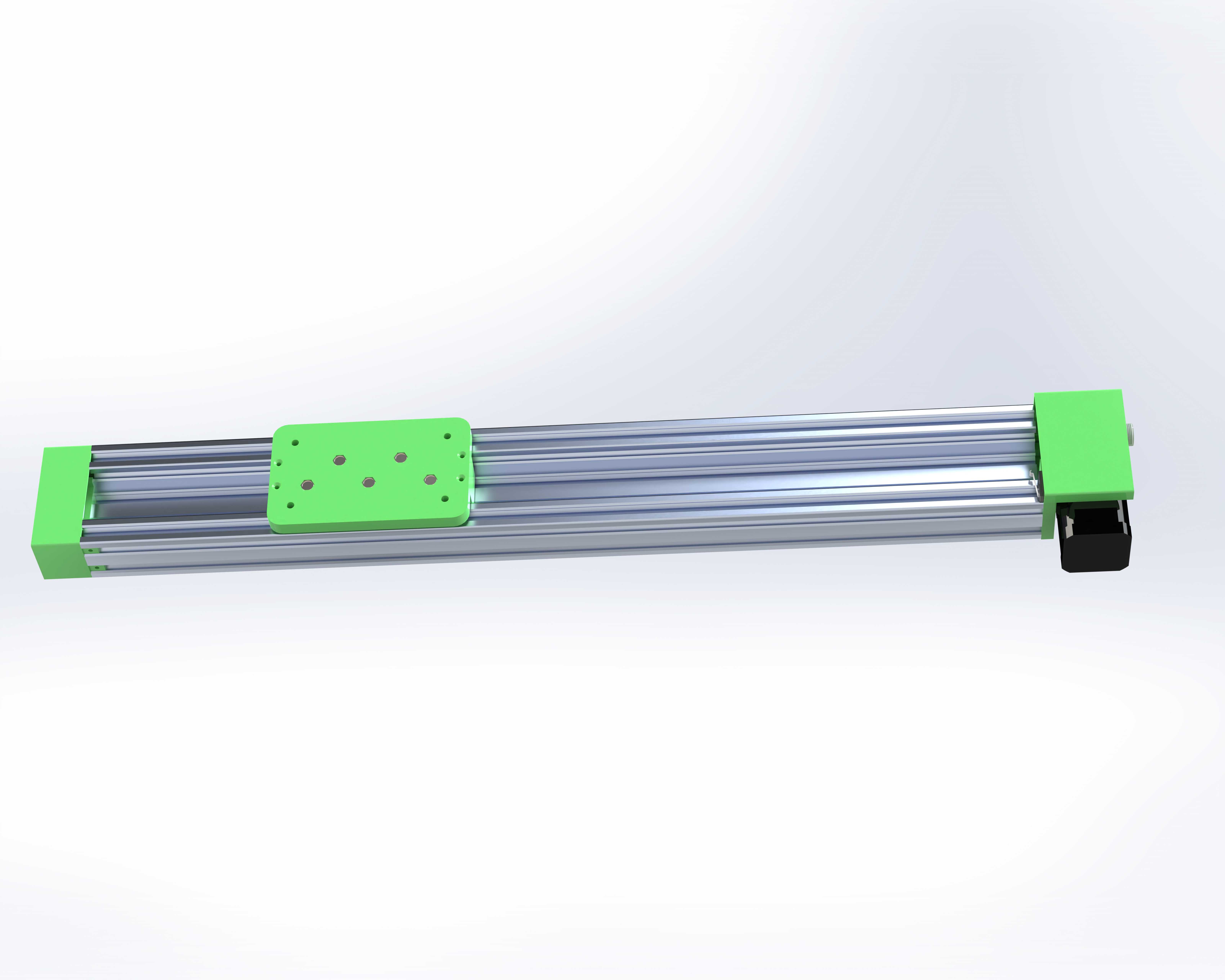

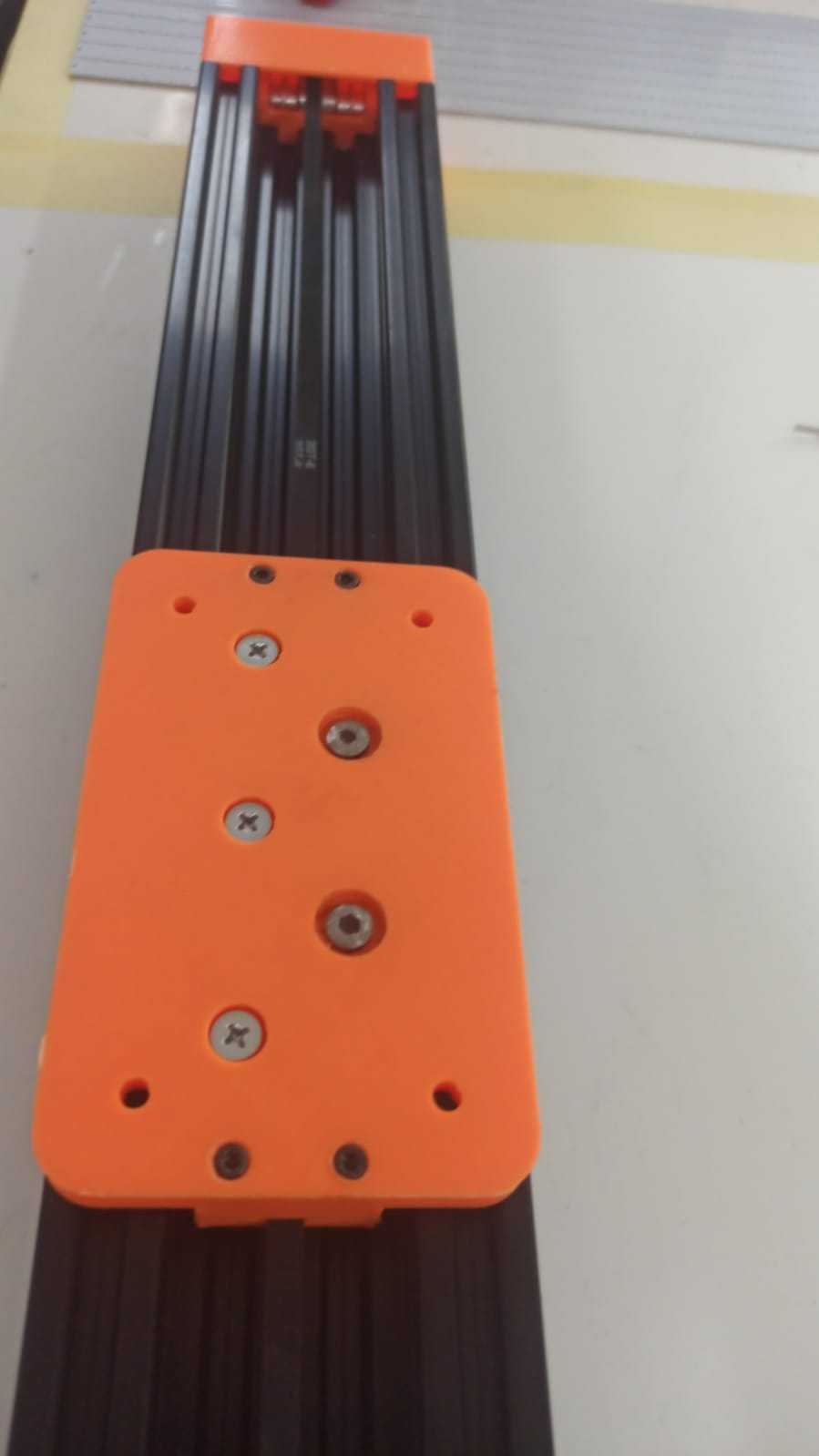

　　从结构设计逻辑来看，这套套件没有采用成本较高的成品线性导轨模组方案，而是选用了多根平行布置的冷拉光轴作为导向承载主体，光轴本身的圆柱面加工精度足够满足小型设备的导向需求，采购成本远低于成品直线导轨，配合3D打印的轴套滑块，能把整套传动组件的成本控制在极低的水平。滑块部分采用分体式的安装板设计，安装板上预留了呈矩阵排布的M3螺纹安装孔位，孔位间距按照通用的小型设备安装标准设置，不管是直接固定galvo振镜的安装法兰，还是加装小型作业头、工件载板，都能直接通过螺栓完成固定，不需要额外加工转接板。滑块与光轴配合的轴套部分，设计了足够长度的配合段，避免短轴套在滑动过程中出现卡滞、偏摆的问题，配合间隙可以通过3D打印的参数微调来控制，既保证滑动的顺畅度，又能控制径向的窜动间隙，满足激光加工对位置精度的基本要求。

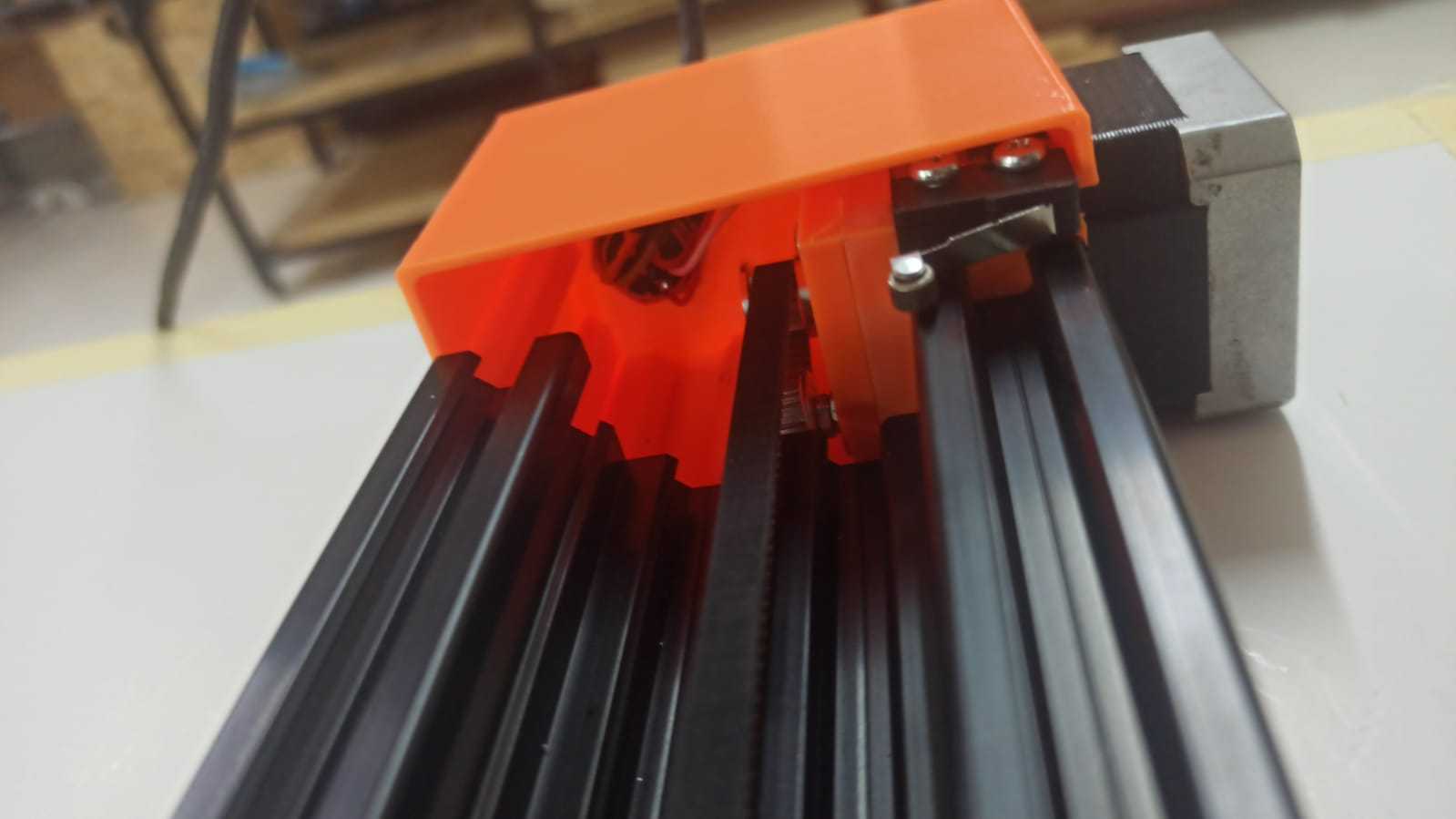

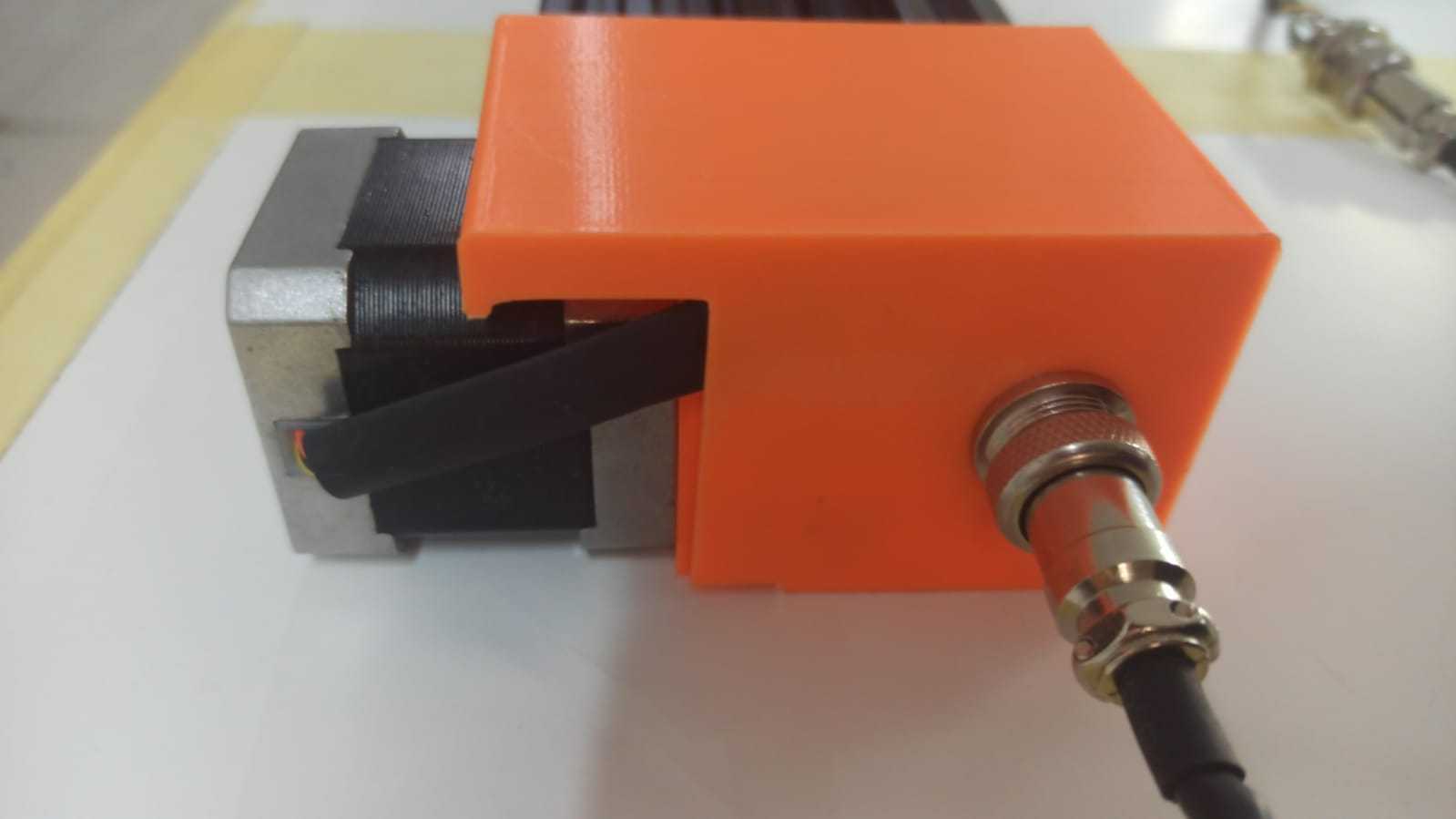

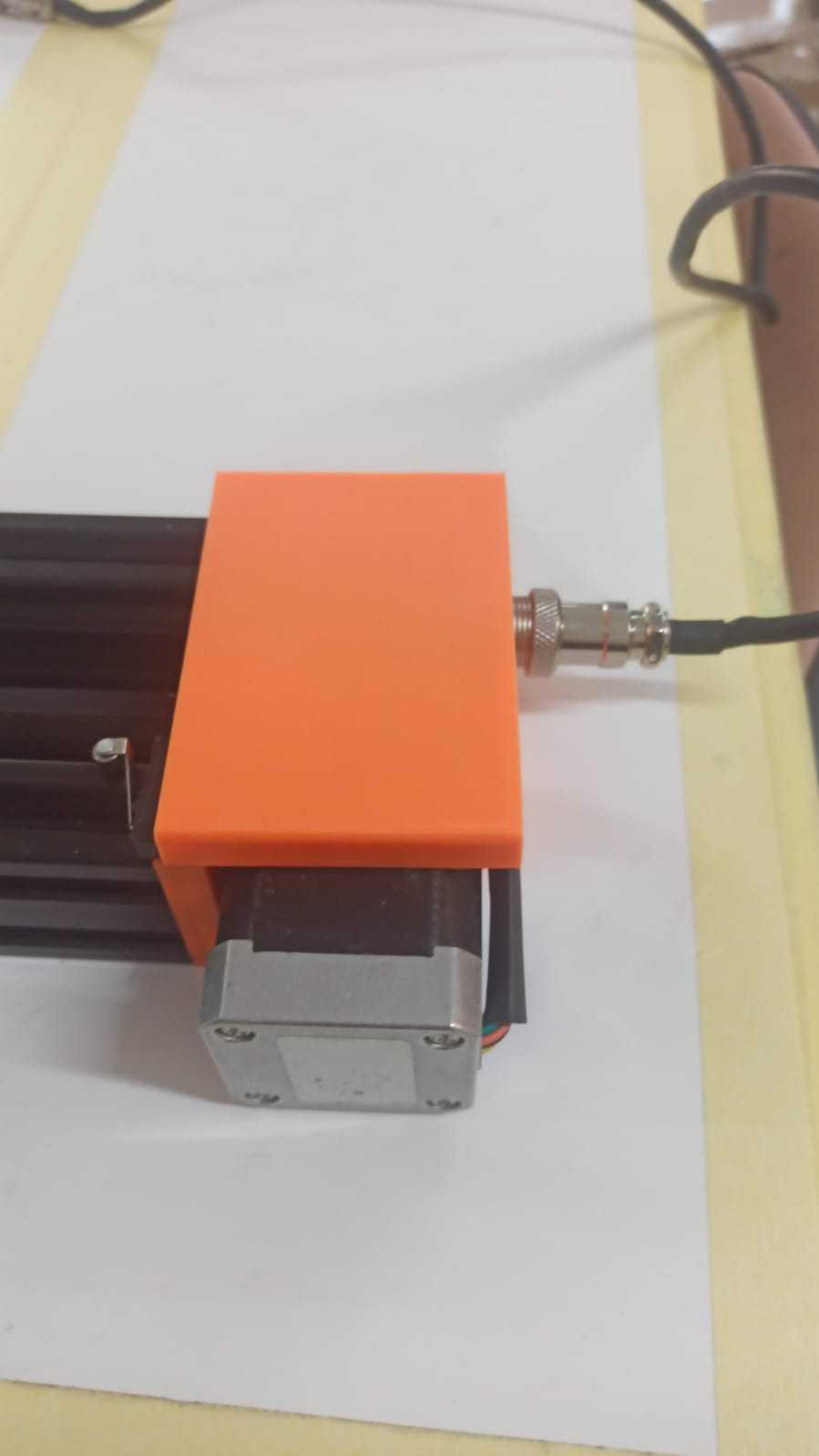

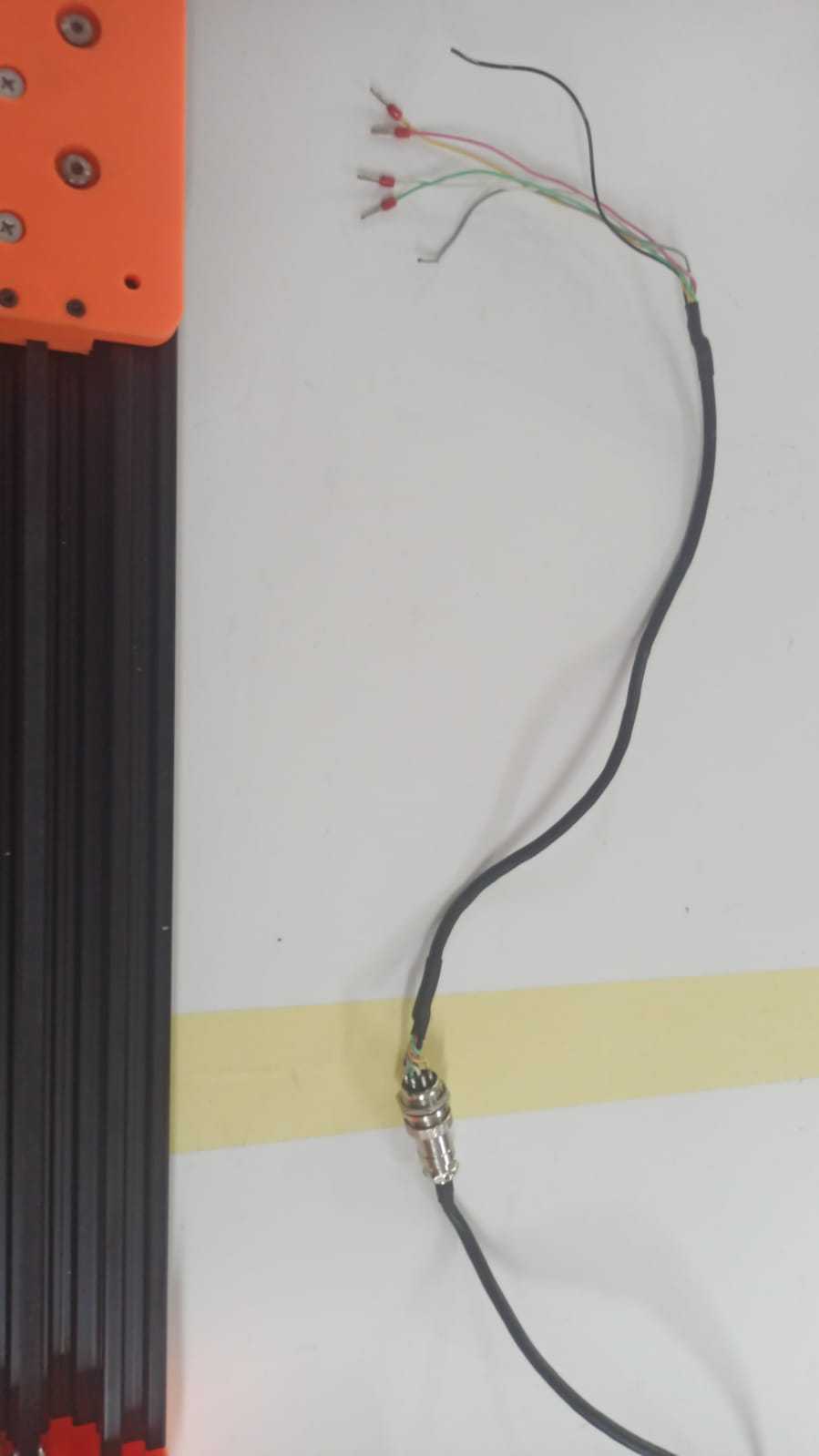

　　传动端的设计做了简化处理，轴端的固定座同样采用3D打印成型，预留了同步带轮或者丝杆的安装空间，使用者可以根据自己的精度需求、成本预算选择传动方式：如果是对进给精度要求不高的连续切割作业，可以直接用同步带传动，搭配小型42步进电机就能实现快速进给；如果是对位置精度要求更高的打标、刻线作业，可以换装T型丝杆或者滚珠丝杆，配合轴端的轴承安装位就能实现更高精度的进给，不需要对主体结构做任何修改。轴端的限位位置预留了微动开关的安装槽，不需要额外设计限位安装支架，直接将常用的小型微动开关卡入槽位就能完成行程限位的安装，减少改装过程中的零件加工量。

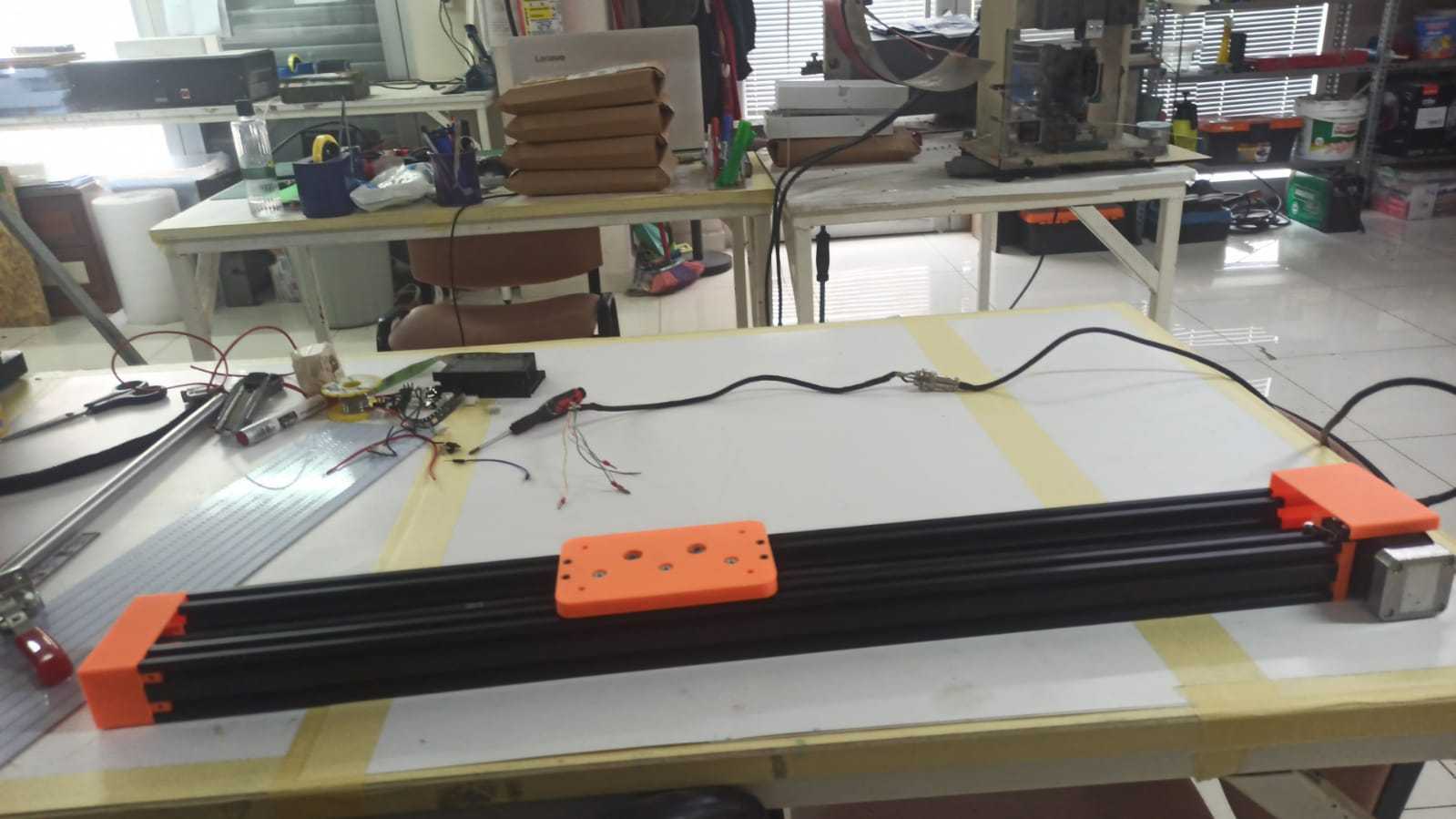

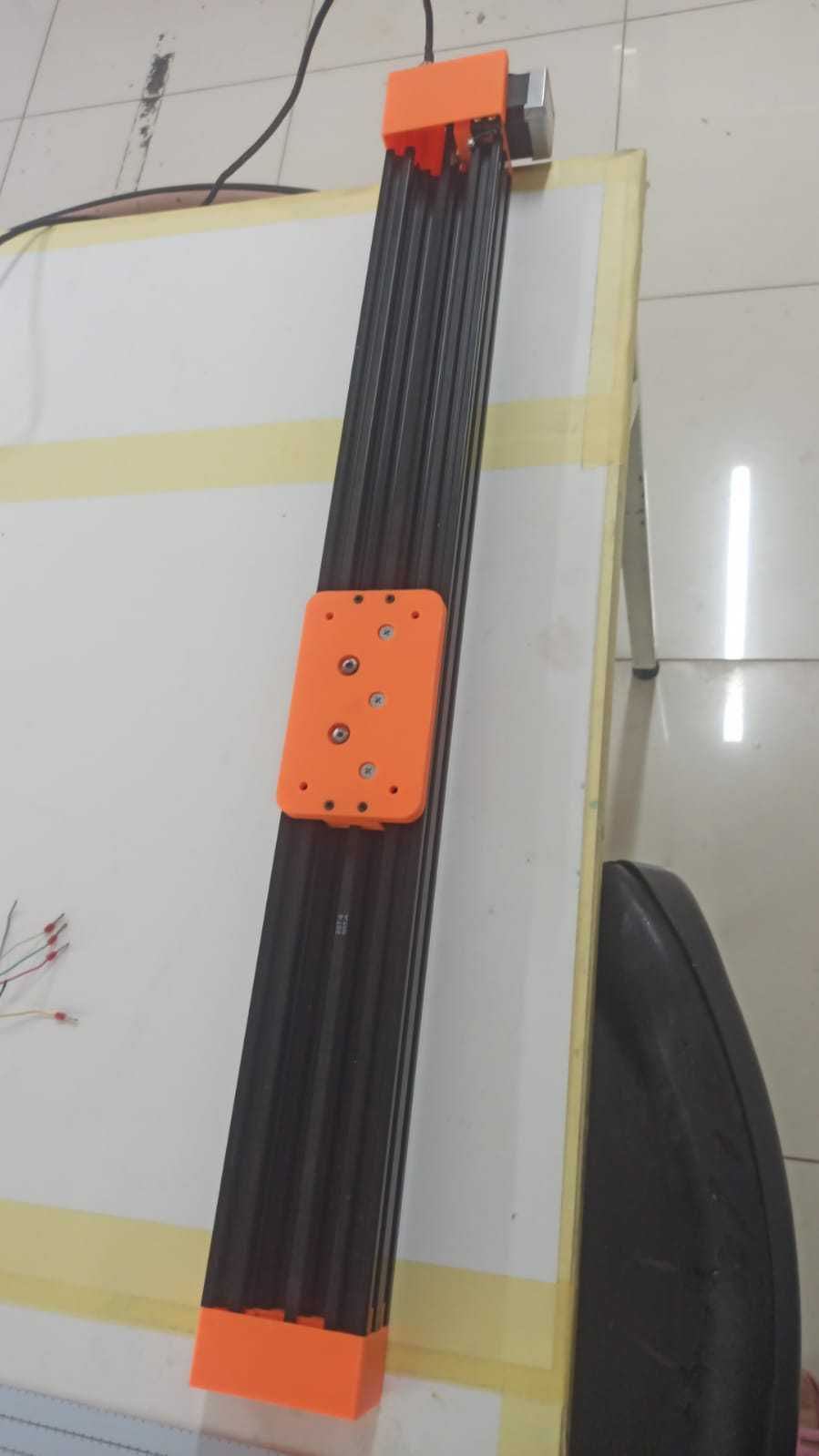

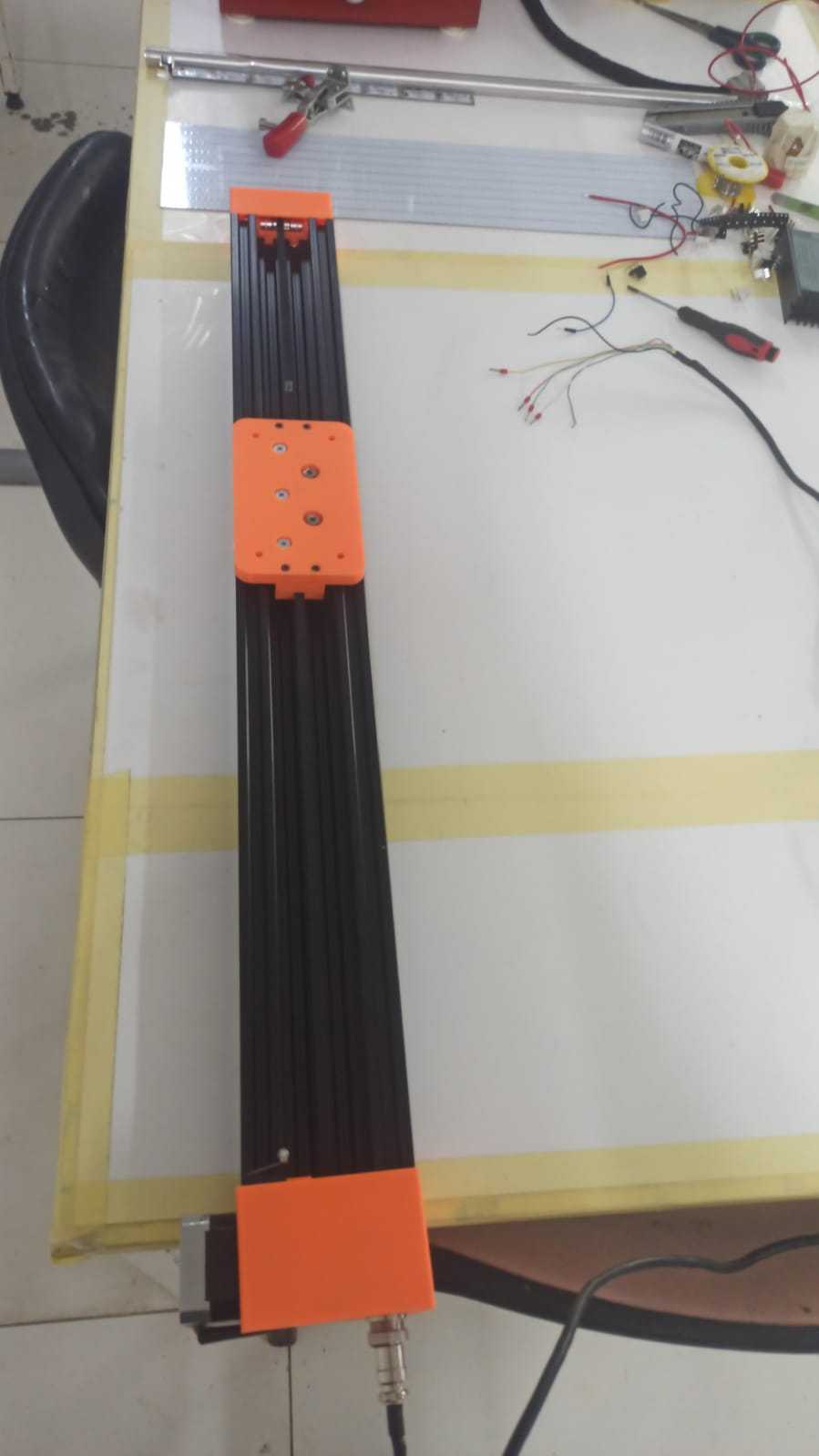

　　从安装边界尺寸来看，整套轴组件的总宽度控制在120mm以内，光轴的有效行程可以根据使用者的需求调整光轴长度来适配，默认配置下的有效行程为400mm，足够覆盖绝大多数桌面级加工的长尺寸工件需求。滑块的安装面距离光轴中心的高度为30mm，这个高度尺寸刚好适配市面上绝大多数桌面galvo激光器的振镜工作距离，安装后不需要额外调整振镜的高度就能让激光焦点落在工件表面。光轴的直径选用8mm的标准规格，属于市场上极易采购的标准光轴尺寸，后期如果出现光轴磨损，不需要定制零件，直接采购标准长度的8mm光轴就能替换，维护成本极低。

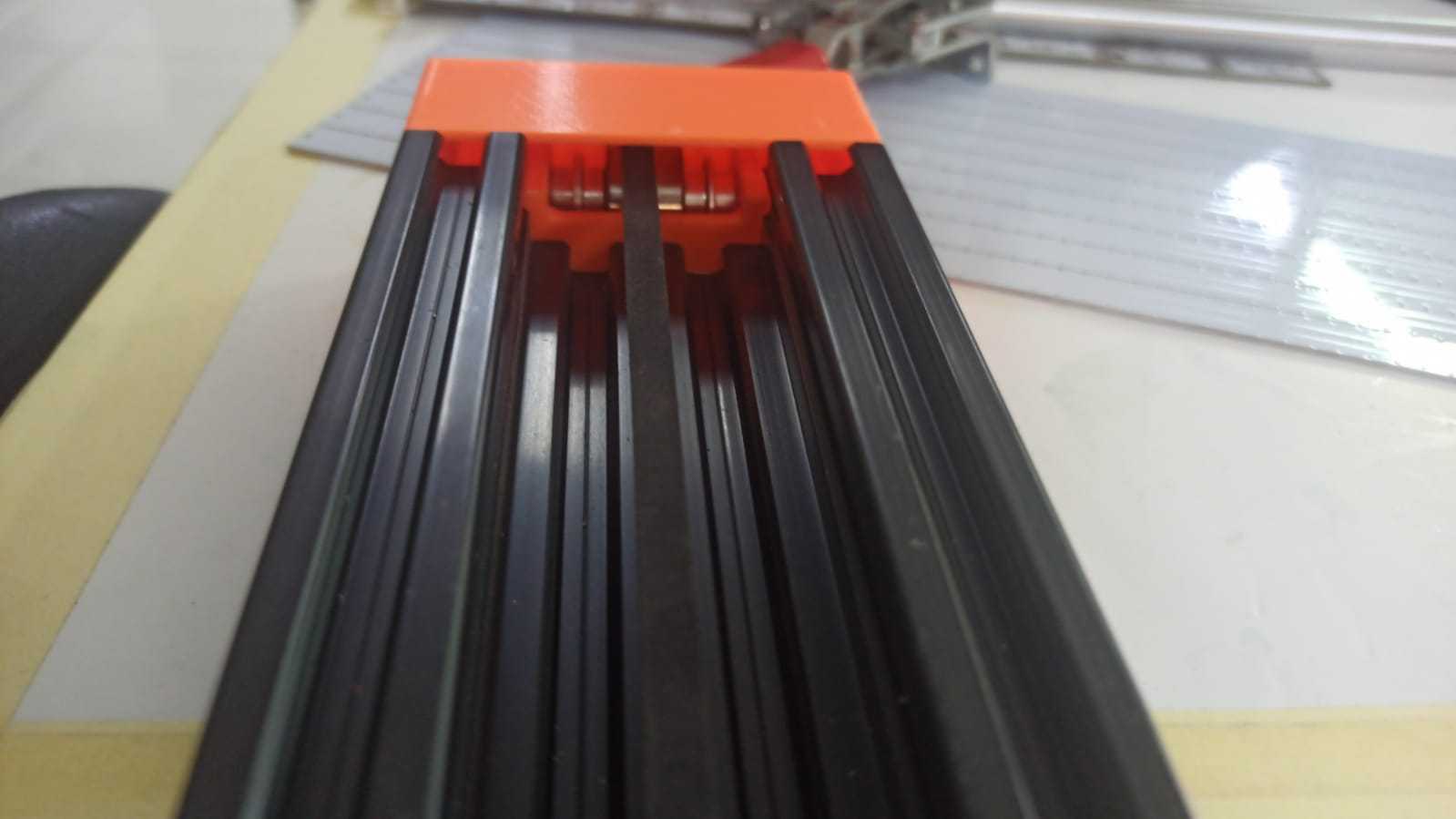

　　在实际使用的细节设计上，滑块的轴套部分预留了润滑脂的填充槽，日常维护时只需要在槽内填入少量润滑脂，就能保证长时间滑动的顺畅性，避免3D打印件与光轴干磨产生的粉屑影响滑动精度。两端的固定座设计了与通用2020铝型材的安装槽匹配的卡扣结构，不需要额外的连接板，就能直接将整套轴组件固定在铝型材搭建的设备机架上，安装过程只需要拧紧型材的T型螺栓就能完成固定，大幅降低了设备改装的装配难度。整套组件除了光轴、螺栓、传动件之外，其余结构件都可以通过桌面级FDM3D打印机直接打印成型，对于小批量自制设备的开发者来说，不需要开模或者外协加工零件，只需要采购标准件就能完成整套轴系的搭建，能大幅缩短小型设备的开发周期，降低原型机的制作成本。

　　不同于市面上成品线性模组的封闭结构，这套套件采用完全开放的结构设计，日常清理维护非常方便，加工过程中产生的激光切割烟尘、碎屑不会积存在模组内部造成滑动卡滞，非常适合激光加工这类多尘的作业场景。同时开放的结构也方便使用者随时调整传动件的张紧度，不管是同步带的张紧还是丝杆的间隙调整，都不需要拆解整套轴组件，直接在外部就能完成调整操作。在负载能力方面，这套套件的滑块静态负载可以达到5kg，动态进给负载可以达到2kg，完全满足小型galvo振镜头、小型点胶阀、检测探头这类轻负载作业头的承载需求，不会因为负载过大出现滑块变形、滑动卡滞的问题。
