树莓派Zero2W微型开发板结构设计

做嵌入式硬件集成的结构工程师，多半都跟这类微型主控板打过交道，这次拆解还原的这款板卡，核心定位就是给空间受限的智能硬件做核心控制单元，很多做小型物联网终端、便携检测设备、微型机器人主控的项目，都会优先选这类板型做核心载体。先从实际安装场景说，这类板卡最常被用在手持检测设备的内部腔体、智能传感器的集成仓、小型教育机器人的主控舱，还有桌面级小型智能外设的控制核心位置，因为整体板型做的极薄，长宽尺寸控制在65mm×30mm区间，厚度仅5mm左右，四个角预留的M2.5安装孔位完全匹配通用小型电子设备的安装柱间距，不需要额外做转接板就能直接固定在设备内部的安装柱上，安装边界留的余量很足，板边距离最高的元件高度差控制在1.2mm以上，不会跟设备外壳内壁产生干涉。

从功能布局的设计思路来看，板卡的接口排布完全顺着实际使用的插拔逻辑做的排布，Mini HDMI接口靠板边一侧放置，跟Micro USB供电接口、USB OTG接口并排排布在短边侧，日常接线的时候所有外接线缆都从同一侧引出，不会跟设备内部其他走线产生交叉，Micro SD卡卡槽放在板卡长边侧的位置，插拔存储卡的时候不需要拆掉整个设备外壳，只需要预留对应位置的开盖缺口就能操作，CSI摄像头接口放在板卡的另一侧短边，排线引出方向正对设备内部摄像头模组的常规安装位，不需要额外弯折FPC排线就能直接对接，减少排线折损的风险。板载的无线模块区域做了局部净空处理，对应的金属屏蔽罩直接贴合在主控芯片上方，既起到电磁屏蔽的作用，也能辅助主控芯片散热，日常满负载运行的时候，屏蔽罩表面的温度能控制在合理区间，不需要额外加装散热片就能满足大部分常温场景的运行需求。

板上的元件排布做了充分的高低位错配，最高的屏蔽罩元件跟接口元件的高度差做了精准匹配，贴片电容电阻都排布在板卡空隙位置，没有跟安装孔位产生重叠，40Pin的GPIO排针焊盘沿着长边侧整排排布，焊盘间距完全遵循标准2.54mm排针间距，不管是直接焊接排针外接扩展模块，还是用FPC排线转接外接传感器，都能直接匹配通用扩展件的尺寸，不需要重新做转接板设计。做结构集成的时候要注意，板卡背面没有布置过高的贴片元件，背面离板最高的元件高度不超过0.8mm，所以安装的时候背面跟设备内部的支撑结构之间只需要留1mm的间隙就足够，不会出现元件被压损的情况。

实际项目里用这类板卡做主控的时候，最省心的点就是所有安装尺寸、接口位置都遵循通用的微型开发板标准，不管是做3D打印的定制外壳，还是做注塑外壳的结构设计，都能直接套用成熟的安装位尺寸，不需要反复打样调整孔位。比如做便携环境检测设备的时候，把这块板卡固定在设备中框的安装柱上，供电接口直接对接设备内部的锂电池供电模块，HDMI接口预留位置可以外接小型显示屏做数据展示，GPIO口直接对接板载的气体传感器、温湿度传感器，整个内部结构的堆叠厚度能控制在15mm以内，完全满足手持设备的轻薄化需求。还有做小型桌面智能摆件的时候，用这块板卡做主控，驱动小型舵机、LED灯组，整体内部空间只需要预留70mm×35mm×6mm的安装仓就能放下整个主控单元，剩下的空间可以全部留给电池和传动结构，不会因为主控板尺寸过大挤占其他部件的安装空间。

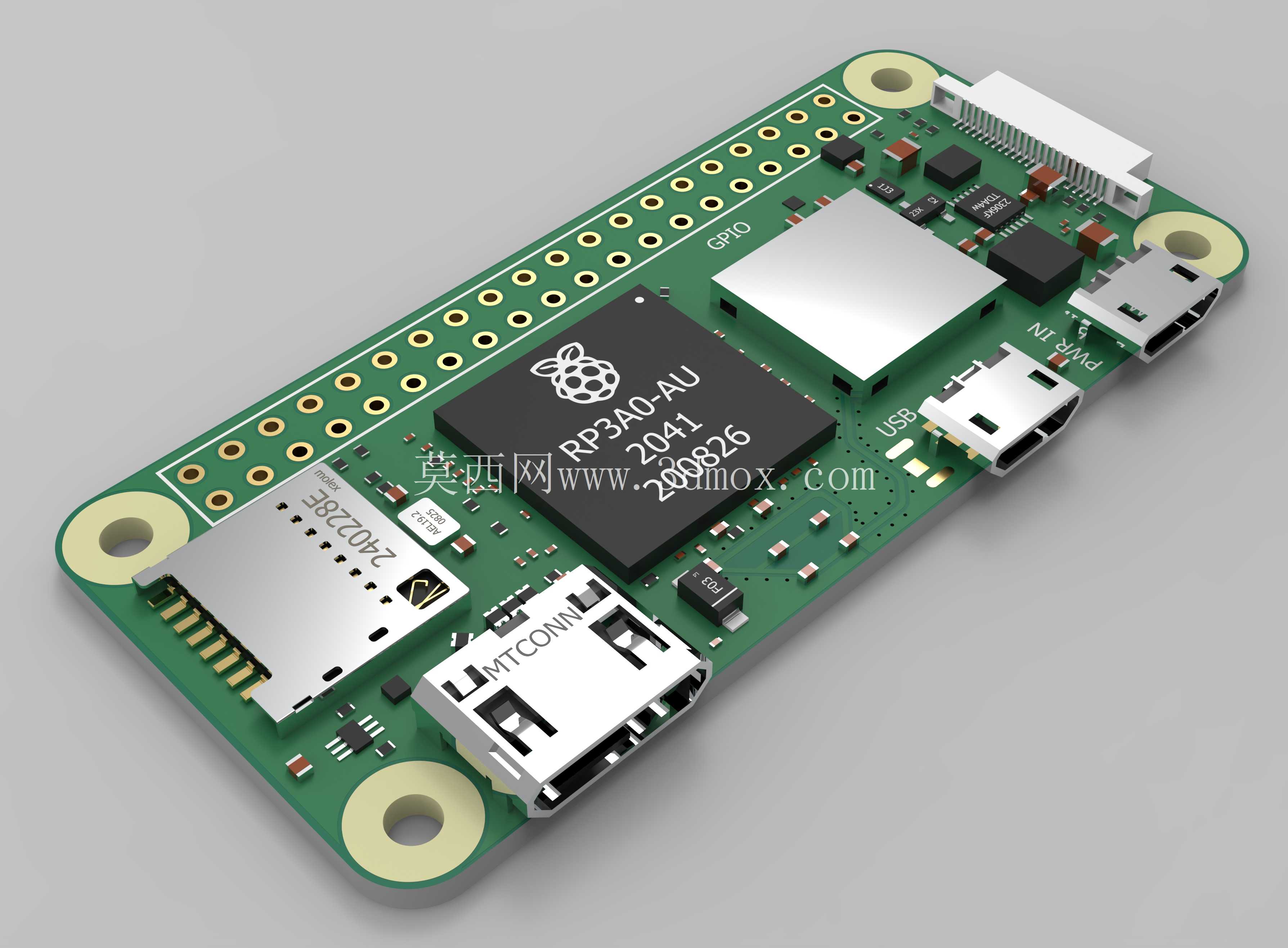

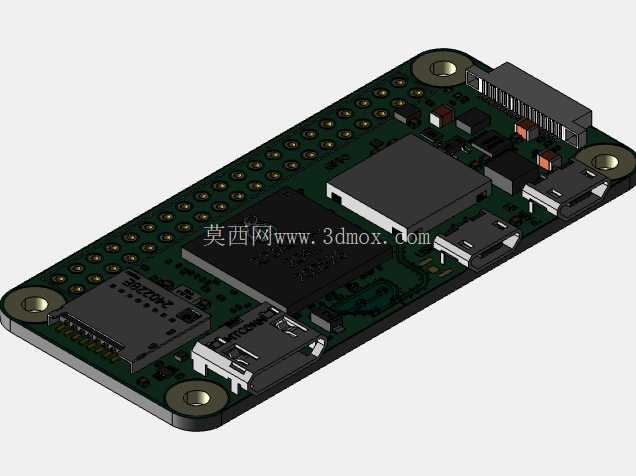

从建模还原的角度来说，这个板卡的模型把所有接口的凸台尺寸、屏蔽罩的倒角、安装孔的沉台深度都做了1:1还原，做结构干涉检查的时候，可以直接把模型导入装配体里，跟外壳、安装柱、其他电路板做配合检查，不需要再手动测量实物尺寸调整模型，能省不少结构校对的时间。尤其是做设备内部走线规划的时候，模型里准确还原了每个接口的开口方向和插接头的伸出长度，可以提前预判线缆弯折半径，避免实际装配的时候出现线缆长度不够、接口被其他结构件挡住的问题。很多刚接触嵌入式结构设计的工程师容易忽略板卡元件的高度差，做外壳的时候留的间隙不够，导致装配的时候屏蔽罩顶到外壳内壁，或者SD卡卡槽位置被外壳挡住没法插拔存储卡，这个精准的模型就能在设计阶段提前把这些干涉问题排查掉，减少打样返工的次数。
