汽车转向用螺纹传动长轴结构设计

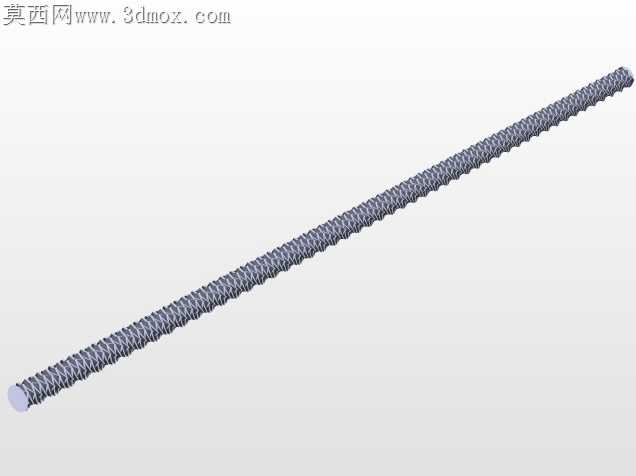

冷拔圆钢下料后直接车削外螺纹的长轴类传动件，常因棒料直线度超差出现螺纹牙型深浅不均，装车后转向卡滞的隐患，这款转向传动长轴的结构细节完全围绕量产加工的公差适配做了调整。轴身连续的梯形螺纹牙侧预留了0.02mm的磨削余量，牙顶圆弧做了R0.3的过渡处理，避免热处理淬火时牙顶应力集中产生微裂纹，以往同规格长轴常因牙顶尖角淬裂，台架试验跑合三万次就出现牙面剥落，调整圆弧过渡后裂纹萌生概率能下降七成以上。轴端的光轴定位段没有做和螺纹大径等宽的设计，反而收窄了0.1mm，压入转向管柱的尼龙衬套时不会刮伤衬套内孔的润滑脂槽，之前有批次产品因为定位段和螺纹大径齐平，压装时螺纹牙边的铁屑刮落衬套内壁的储脂结构，装车后三千公里就出现转向异响返工。螺纹段的导程没有取整数值，特意偏移了0.05mm的导程补偿量，抵消长轴调质处理后的轴向弯曲变形带来的传动间隙，不用在装配端额外增加调整垫片，总装线的单工位装配时长能压缩十二秒。轴身表面的纹理做了磷化处理的仿真还原，牙侧的粗糙度标注对应磨床进给量0.08mm/r的加工参数，不会出现过于光滑锁不住润滑脂、或是太粗糙加剧衬套磨损的问题。两端的中心孔做了B型带护锥的设计，热处理后修研中心孔就能直接上外圆磨床加工定位段，不用重新打表找正棒料的弯曲点，批量加工时的装夹效率提升明显。没有多余的减重孔或是装饰性结构，所有尺寸公差都围绕现有冷拔、车削、磨削、热处理的产线能力设定，不用额外投入定制刀具或是专用夹具，小批量试产时的工艺路线和现有转向拉杆类零件完全共线，转产成本极低。
