10A电流等级双路直流电机驱动板结构设计

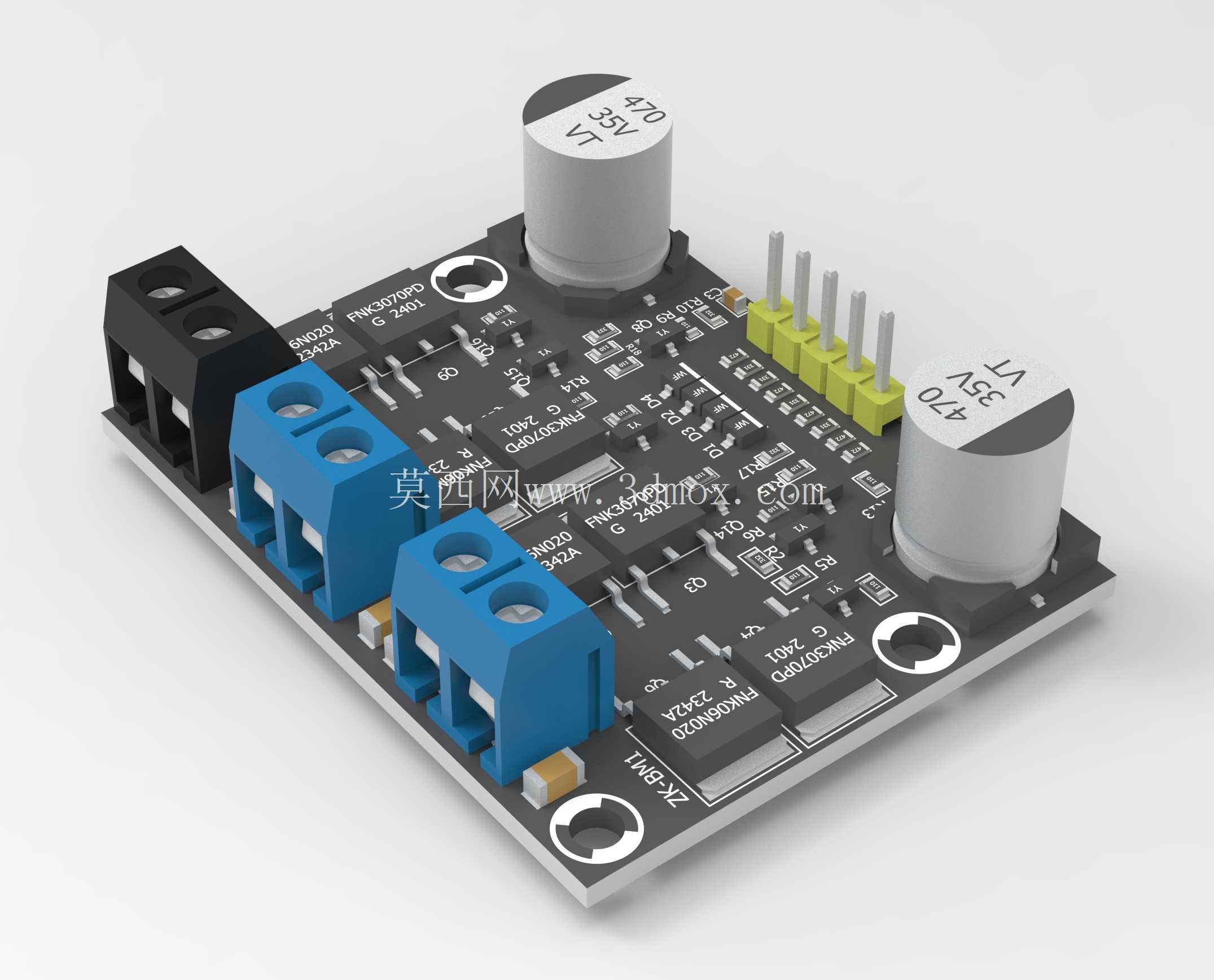

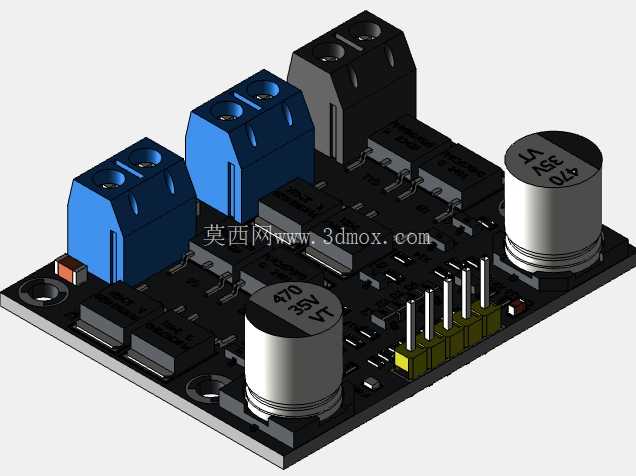

在小型自动化设备、智能小车、桌面级机械传动机构的开发场景里，电机驱动模块是衔接控制信号与动力输出的核心部件，这款10A规格的直流电机驱动板，从结构布局到元件选型都围绕中小功率动力输出场景的实际需求做了针对性优化。从PCB板的整体布局来看，板载三个大电流接线端子采用阶梯式排布，分别对应电源输入与两路电机输出，端子选用蓝色螺钉压接式结构，能适配16AWG到22AWG的多股铜芯导线，压接后接触电阻低，大电流工况下不易出现端子发热氧化的问题，端子的安装孔位做了沉铜加厚处理，过流能力匹配10A持续输出的设计指标，短时峰值电流可支撑到15A，能覆盖多数小型直流减速电机、空心杯电机的启动冲击电流需求。板载两个大容量铝电解电容采用立式贴装布局，分别布置在电源输入端子的两侧，容值选型针对电机运转时的电源纹波做了匹配，能有效吸收电机启停、正反转切换时产生的反向电动势，避免反向电压串入前端控制回路造成主控芯片损坏，电容的高度控制在18mm以内，不会和上层安装的散热结构或者控制板产生空间干涉。信号输入侧采用排针立式安装设计，排针间距为标准2.54mm，可直接对接杜邦线或者专用控制排线，信号引脚包含电源使能、两路PWM调速、正反转方向控制，逻辑电平兼容3.3V与5V，能直接适配STM32、Arduino等主流主控板的IO口输出，不需要额外添加电平转换电路。功率器件布置在PCB板的中间区域，表面预留了散热片安装的焊盘位置，长时间满负载运行时可加装小型铝制散热片，降低功率管的结温，提升长时间工作的稳定性。PCB板的安装孔位采用四角对称布置，孔径为3.2mm，可使用M3螺钉直接固定在设备的安装平面上，安装孔之间的中心距为45mm*60mm，适配多数小型设备的安装空间预留尺寸，板的整体厚度为1.6mm，采用FR-4玻纤板材，铜厚2盎司，保证大电流回路的载流能力。从实际应用的角度看，这款驱动板可直接用于小型智能巡检小车的行走电机驱动、桌面级传送带的动力控制、小型机械臂关节的直流电机驱动，也可用于汽车冲压模具周边辅助送料机构的小型动力单元控制，在设计时充分考虑了现场布线的便利性，功率接线端子与信号端子分区域布置，强电与弱电走线在PCB内部做了分隔处理，减少大电流走线对信号回路的电磁干扰，避免出现信号误触发导致的电机误动作。板载的状态指示元件布置在信号侧的边缘位置，可直观显示电源状态与输出通道的工作状态，调试时不需要额外外接测量设备就能快速判断驱动板的工作情况。在结构建模时，所有元件的外形尺寸都按照实际物料的三维尺寸做了1:1还原，包括接线端子的压线口位置、电容的防爆纹细节、排针的引脚长度、功率器件的塑封外形，导入装配体时可直接做干涉检查，提前验证安装空间是否足够，避免实际打样组装时出现元件碰撞、接线空间不足的问题。PCB板的边缘做了圆角处理，没有尖锐的毛刺突出，安装时不会划伤导线或者操作人员的手部，板上的丝印层清晰标注了每个接线端子的功能定义、引脚序号，组装接线时不需要额外查阅原理图就能快速完成接线，降低现场组装的出错概率。针对电机驱动常见的故障场景，布局时在电源回路预留了保险丝的安装位置，可根据实际负载电流大小选配对应规格的插片保险丝，出现输出短路、电机堵转的情况时能快速切断电源，避免故障范围扩大。
