做消费电子结构设计快八年,经手的存储卡类结构方案不下二十套,这次拆解建模的雷克沙GOLD系列Micro SD卡,刚好能对应工业级与消费级跨界的存储配件设计逻辑。先从实际应用场景说起,这类U3、V60、A1规格的TF卡,不是只给手机扩容用的——运动相机4K60帧持续写入、无人机航拍高速连拍、车载监控循环录制、工业嵌入式设备的本地数据缓存,甚至部分小型PLC的程序存储扩展,都在它的适配范围内,这就要求结构设计不能只盯着消费级的轻薄,还要兼顾抗振、耐温、边缘插拔耐磨的特性。

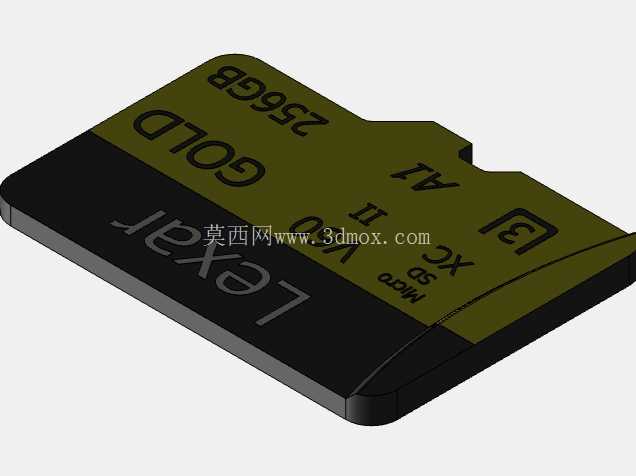

先讲外形尺寸与安装边界,标准Micro SD卡的公模尺寸是15mm×11mm×1mm,公差控制在±0.05mm以内,别小看这零点零几的公差,很多第三方卡套、设备卡槽出现卡滞、接触不良,本质就是外形尺寸超差,金手指区域的位置度没卡准。这次建模的时候特意把金手指的分段间距、边缘倒角做了还原:卡身前端的导入倒角是0.2mm×45°,刚好适配卡槽的弹片导入角度,不会出现插卡时刮伤弹片镀层的问题;卡身尾部的防误插缺口,位置和深度严格对应SD协会的规范,反向插入时会被卡槽的限位筋挡住,避免硬插损坏金手指。

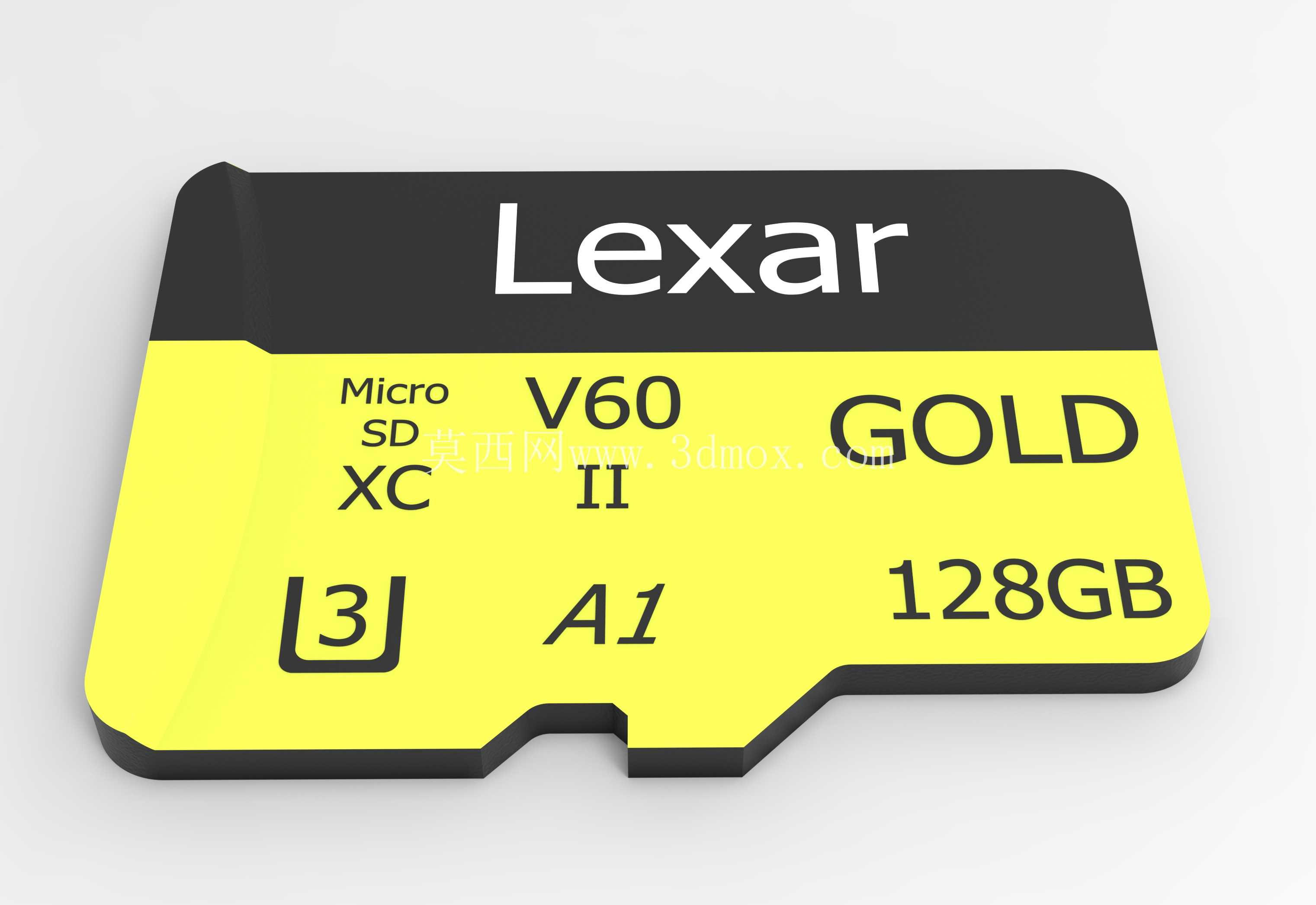

再说到产品功能特性对应的结构设计,这款卡分128GB和256GB两个容量版本,核心的NAND闪存颗粒和主控芯片封装在卡身内部,所以外壳的封装结构用的是超声波焊接,不是普通的卡扣拼接——毕竟要满足IPX7级的防水、日常使用的防摔要求,超声波焊接的接缝强度更高,不会因为口袋里的挤压、温度变化出现开缝。卡身表面的丝印区域做了微凹的晒纹处理,不是光滑平面,一方面是丝印的标识不容易被摩擦掉,另一方面插拔的时候手指接触的摩擦力足够,不会因为手滑拿不稳。黑黄撞色的分区不是单纯的外观设计,黑色区域是卡身的上盖主体,黄色区域覆盖的是内部主控的位置,做颜色区分是产线组装时的视觉防错,避免焊接时上下盖装反。
设计思路上,这类标准化的存储配件,核心是在严格遵循行业通用尺寸规范的前提下,优化细节的可靠性。比如卡身侧面的拔模斜度做了0.3°,既满足注塑生产的脱模要求,又不会因为斜度过大导致插卡后出现旷量;金手指表面的镀金层厚度在建模时预留了0.03mm的镀层空间,对应实际生产时的电镀工艺,保证反复插拔上千次后依然有良好的接触导通性能;卡身内部的芯片固定位做了0.1mm的点胶槽,点胶后芯片不会因为振动出现移位,哪怕是在无人机、运动相机这种高频振动的使用场景下,也不会出现接触不良丢数据的问题。
很多刚入行的结构工程师觉得存储卡结构简单,就是个塑料壳包个芯片,实际做下来才知道,越是标准化的小零件,公差配合、工艺细节的要求越高——比如卡身厚度1mm的尺寸,要是做厚了0.08mm,插在笔记本的内置卡槽里就会弹不出来,做薄了又会出现接触松动;尾部的写保护缺口?不对,Micro SD卡本身没有写保护开关,那个缺口是和卡套配合的定位结构,建模的时候特意把缺口的R角做了0.1mm的圆角处理,避免应力集中导致卡身在频繁插拔时从缺口位置开裂。还有卡身正面的标识区域,U3、V60、A1的标识位置都避开了内部芯片的应力集中区,不会因为丝印时的激光蚀刻影响到内部封装的密封性。
从实际选型的角度说,这类高速存储卡的结构可靠性,很多时候比标称的读写速度更影响使用体验——比如车载监控场景下,夏天车内温度能到85℃,冬天低温能到-25℃,外壳用的ABS+PC混合材料,刚好能覆盖这个温度区间的形变要求,不会因为高温变形卡滞在卡槽里,也不会因为低温变脆一摔就裂。建模的时候把材料的收缩率也考虑进去了,注塑生产时的成型收缩率按0.5%计算,保证开模后成品尺寸刚好落在公差带范围内。
