A4988两相步进电机驱动控制板结构设计

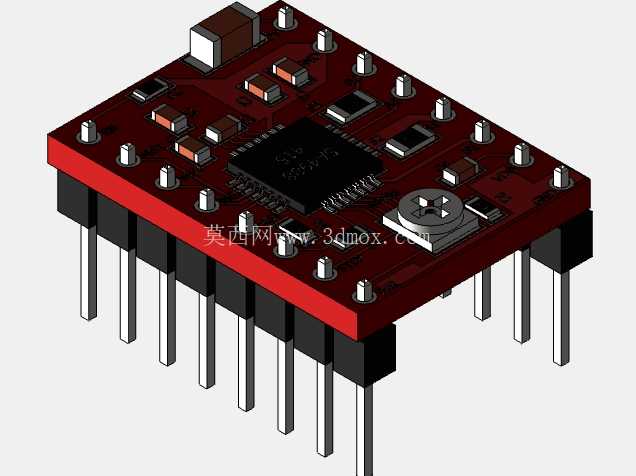

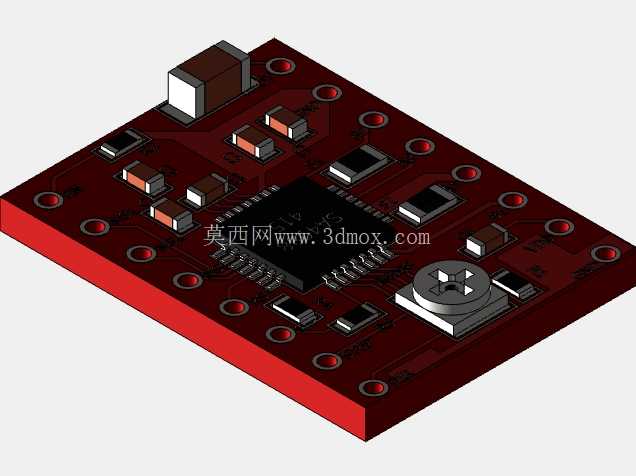

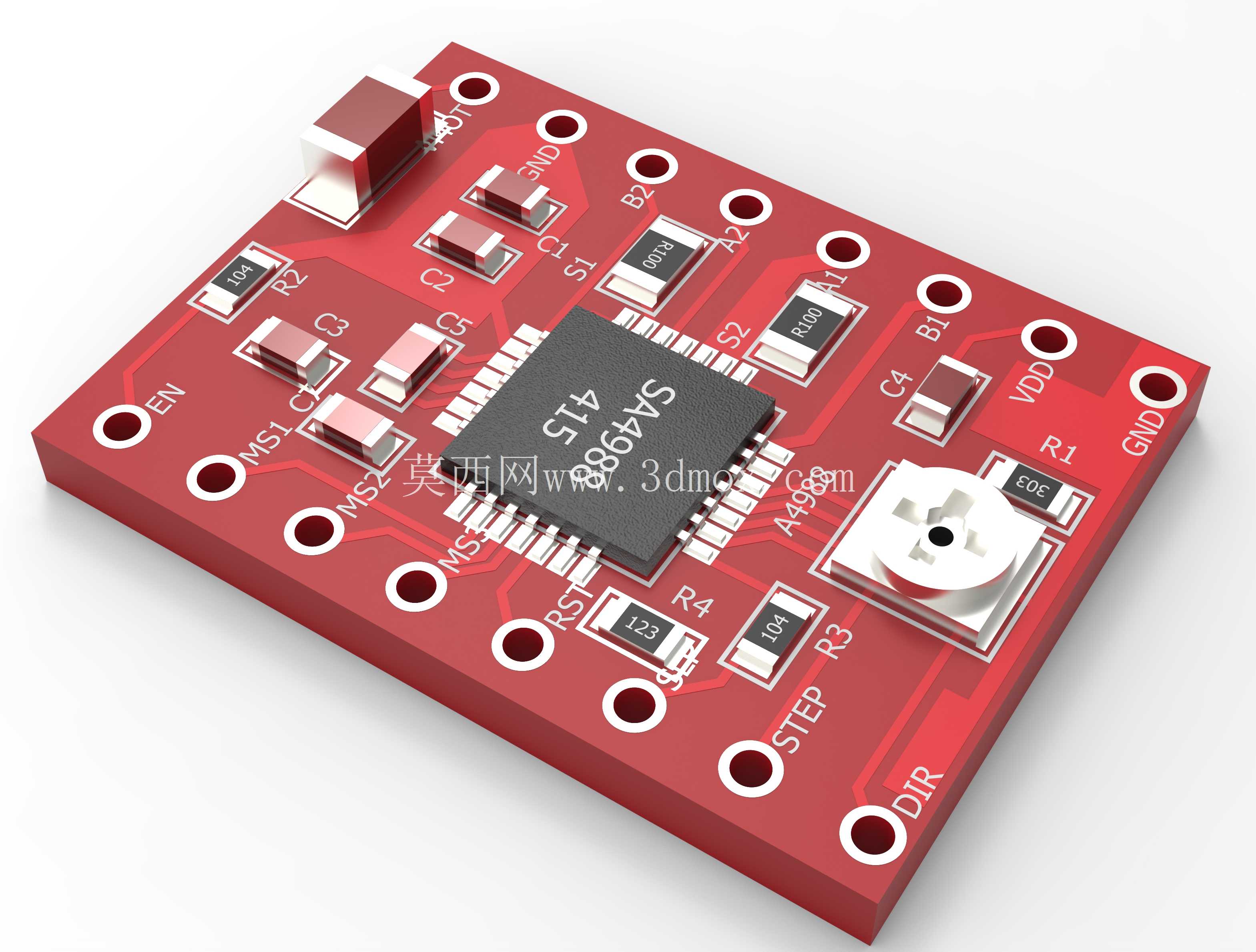

做小型自动化设备、桌面级数控装置、3D打印设备以及小型雕刻机的结构设计时，步进电机驱动模块是绕不开的核心执行部件，A4988这类2A电流等级的驱动板，是小功率步进驱动场景里应用最广泛的方案之一。从实际工程选型的角度看，这款驱动板的设计完全围绕小体积、易安装、接线便捷的需求展开，板身采用红色FR-4玻纤基板，核心驱动芯片布置在板卡中心位置，周边通过铺铜设计强化散热能力，不需要额外加装大面积散热片就能满足常规工况下的散热需求，只有在长时间满负载输出的场景下，才需要在芯片表面粘贴小型铝制散热片辅助降温。板卡四周均匀布置了标准直径的安装固定孔，孔位间距匹配通用的面包板、驱动安装座以及型材安装面的孔距要求，安装时不需要额外打孔改制，直接用M3规格的尼龙柱或者铜柱就能完成固定，安装边界清晰，不会和周边的接线端子、其他控制模块产生结构干涉。从功能布局上看，板卡的接口分区非常明确，一侧是电源与电机绕组的接线端，另一侧是控制信号输入接口，分别对应步进脉冲、方向控制、使能信号的输入引脚，每个引脚旁边都印有清晰的丝印标识，接线时不需要反复查阅手册就能完成接线，能有效减少现场接线的错误率。板载的细分设置拨码开关布置在板卡侧边，支持全步、1/2步、1/4步、1/8步、1/16步多种细分模式切换，调整细分时不需要改动外部接线，直接通过拨码组合就能完成参数设置，适配不同运行精度要求的运动场景。板上的电位器用于调整输出电流阈值，调试时用小一字螺丝刀旋转电位器，就能匹配不同额定电流的42型、35型两相步进电机，避免电流设置过大导致电机发热严重，或者电流过小导致电机输出扭矩不足、丢步的问题。在实际设备布局中，这类驱动板通常会安装在控制箱内的主控板旁边，和主控板之间通过排针或者杜邦线连接信号，电机线和电源线从板卡的接线端引出后沿线槽布置，不会和运动部件产生剐蹭。板卡上的贴片电阻、电容都采用工业级常规封装，维修替换时非常容易找到同规格配件，板边的电源指示、状态指示元件能直观反馈驱动板的工作状态，设备调试时可以快速判断供电是否正常、信号是否接入。从结构设计的细节来看，板卡的边角做了圆角处理，安装时不会划伤操作人员的手部，也不会划破周边的线材绝缘层，所有贴片元件的高度都控制在较低范围内，不会因为元件过高导致安装空间不足，核心芯片的周边预留了足够的散热空间，即使多块驱动板并排安装，也不会出现热量堆积导致的过热保护问题。在小型自动化送料机构、点胶设备、桌面型机械手的运动控制方案中，这款驱动板的尺寸刚好适配紧凑的控制箱布局，不需要预留过大的安装空间，重量较轻，即使安装在运动部件上也不会增加过多的负载惯量。信号输入端的排针采用标准2.54mm间距，既可以直接插在对应的主控板排座上，也可以通过跳线延长连接，适配不同的安装距离需求。电源输入端预留了滤波电容位置，能有效滤除电源输入的杂波，减少电机运行时的抖动和噪音，提升运动的平稳性。在做三维结构建模时，这款驱动板的所有孔位、元件高度、接口位置都需要精准还原，尤其是安装孔的相对位置、接线端子的伸出高度，直接影响到控制箱内部的布局合理性，如果建模时尺寸出现偏差，很容易出现安装时孔位对不上、接线端子和箱盖干涉的问题。实际应用中，这款驱动可以驱动额定电压在合理范围内、额定电流不超过2A的两相四线步进电机，配合脉冲发生装置就能实现精准的位置控制，在低速运行场景下，通过细分设置可以有效降低电机的低频振动，提升运动的顺滑度，不需要额外添加减震结构就能满足大部分轻载运动场景的精度要求。
