适配WD-09三针连接器的带开关电源插座

在低压电气控制、小型机电设备集成、车载电气改装这类场景里，集成开关的电源插座一直是兼顾供电通断控制与外接接驳需求的核心部件，这款适配WD-09三针连接器的带开关插座，就是针对紧凑安装空间下的供电接驳需求做的结构设计。从实际使用场景来看，这类插座常被用在小型工控设备的侧围供电接口、改装车载电器的取电端、桌面小型测试仪器的电源输入位，不需要额外在供电回路里串接独立开关，直接通过插座自带的翘板开关就能控制后端回路的通断，减少了外部布线的节点，也能避免外接插头频繁插拔带来的接触件磨损。

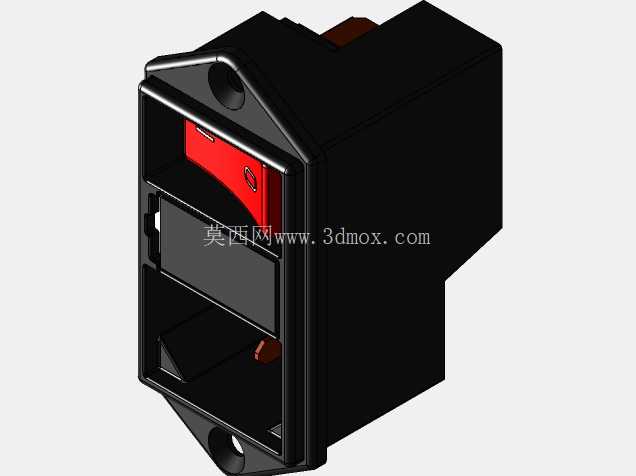

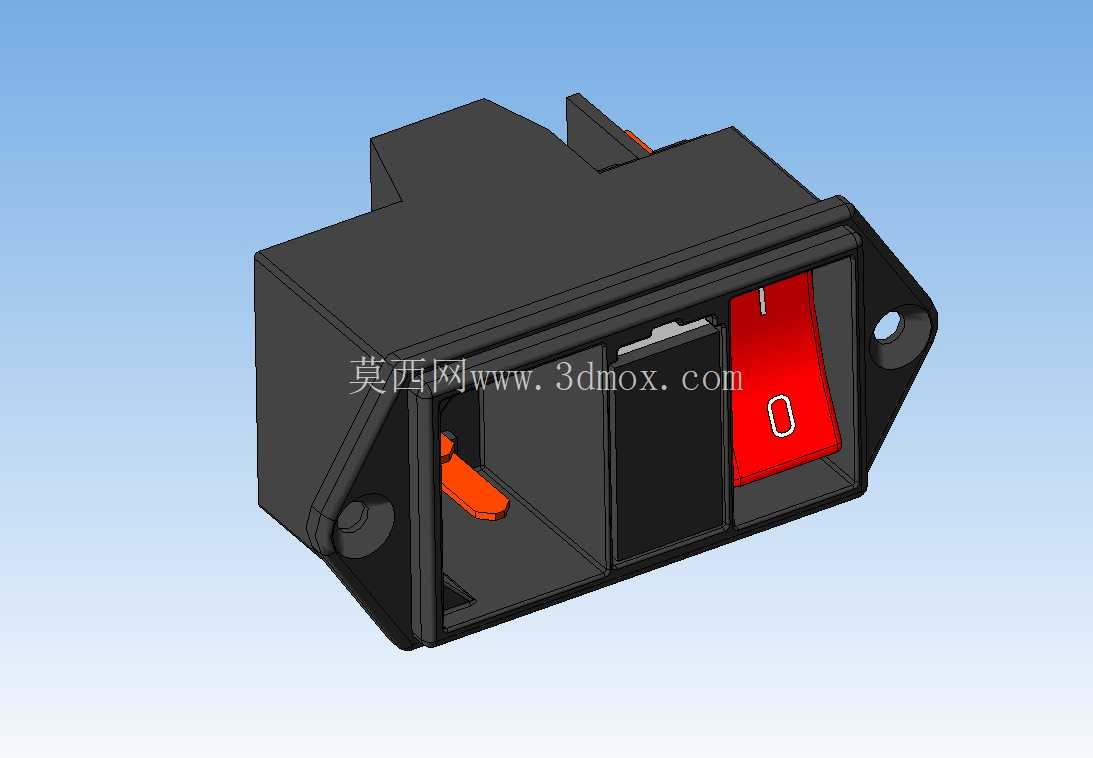

从功能特性上看，这款插座把电源接驳接口与通断开关做了一体化集成，翘板开关的拨档做了清晰的0/1标识，0位对应回路断开，1位对应回路导通，操作时的拨动手感做了阻尼适配，不会因为设备运行的轻微振动出现误跳档的情况。插座内部的接触弹片采用了导向式结构，对接WD-09三针连接器时，插针可以顺着弹片的导入斜面滑入接触位，不会出现插针顶偏、弯折的问题，接触区域的贴合压力经过校核，长期通额定电流时不会出现接触电阻过大、局部温升超标的情况。插座本体的安装结构采用了两侧带固定耳的嵌入式设计，固定耳上预留了标准安装孔位，安装时只需要在设备面板上开出对应尺寸的矩形开孔，把插座本体嵌入开孔后，通过两个固定耳上的螺丝就能完成锁紧固定，不需要额外做卡扣结构或者压合固定，安装效率更高，也方便后期维护时的拆卸更换。

设计思路上，这款插座优先考虑了安装边界的兼容性与使用的可靠性，外壳主体采用了绝缘阻燃的工程塑料材质，把带电接触件完全包裹在壳体内部，只有连接器对接的开口与开关拨杆露出安装面板，避免了日常使用中异物触碰带电部件的风险。开关与插座内部的导电连接采用了一体化铜排结构，减少了内部导线焊接的节点，降低了虚焊、脱焊带来的故障概率，铜排的载流截面积经过核算，完全匹配WD-09三针连接器的额定载流要求，长时间满负载运行时也不会出现过热软化的问题。插座的外形尺寸做了紧凑化处理，整体壳体的进深控制在较小范围内，对于安装面板后侧空间局促的设备来说，不会因为插座进深过大挤占内部其他元器件的布置空间，固定耳的位置与矩形开孔的尺寸匹配常规的嵌入式插座开孔规范，很多现有设备的旧插座更换也能直接适配，不需要重新扩孔或者修改面板结构。

从安装边界的细节来看，插座嵌入面板后，壳体与面板的贴合面做了一圈限位台阶，安装时台阶面贴紧面板内侧，既能保证插座安装后不会从面板外侧脱出，也能控制插座露出面板的高度，不会因为突出过多影响设备整体的外观平整度。开关拨杆的突出高度做了限位，既保证操作时手指有足够的拨动行程，也不会因为突出过高在设备搬运、挪动过程中被磕碰误触发。插座内部的接触件位置做了防呆设计，WD-09三针连接器插入时只有对应方向才能完全插合，避免反插导致的相位接反问题，对于没有防反结构的连接器，也能通过内部的极性定位结构保证接线相位正确。在实际选型使用时，这款插座适合用在额定电压250V以内、额定电流匹配WD-09连接器参数的交流供电回路中，不管是作为设备的总电源输入接口，还是作为设备上扩展的外接供电接口，都能省去额外布置开关的空间与成本，一体化的结构也比独立开关加独立插座的组合方案布线更简洁，故障点更少。
