多规格接线端子组合收纳套装结构设计

这套多规格接线端子组合收纳套装，核心面向电气装配、线束加工、设备维保等一线作业场景，解决现场端子规格混杂、取用不便、易丢失混料的实际痛点。日常在低压电控柜布线、汽车线束压接、家电内部接线、小型机电设备组装的作业环节里，不同线径适配的端子往往零散堆放，找对应规格的时间经常占去接线作业近两成的工时，这套套装的分格收纳结构就是针对这个现场问题做的设计。

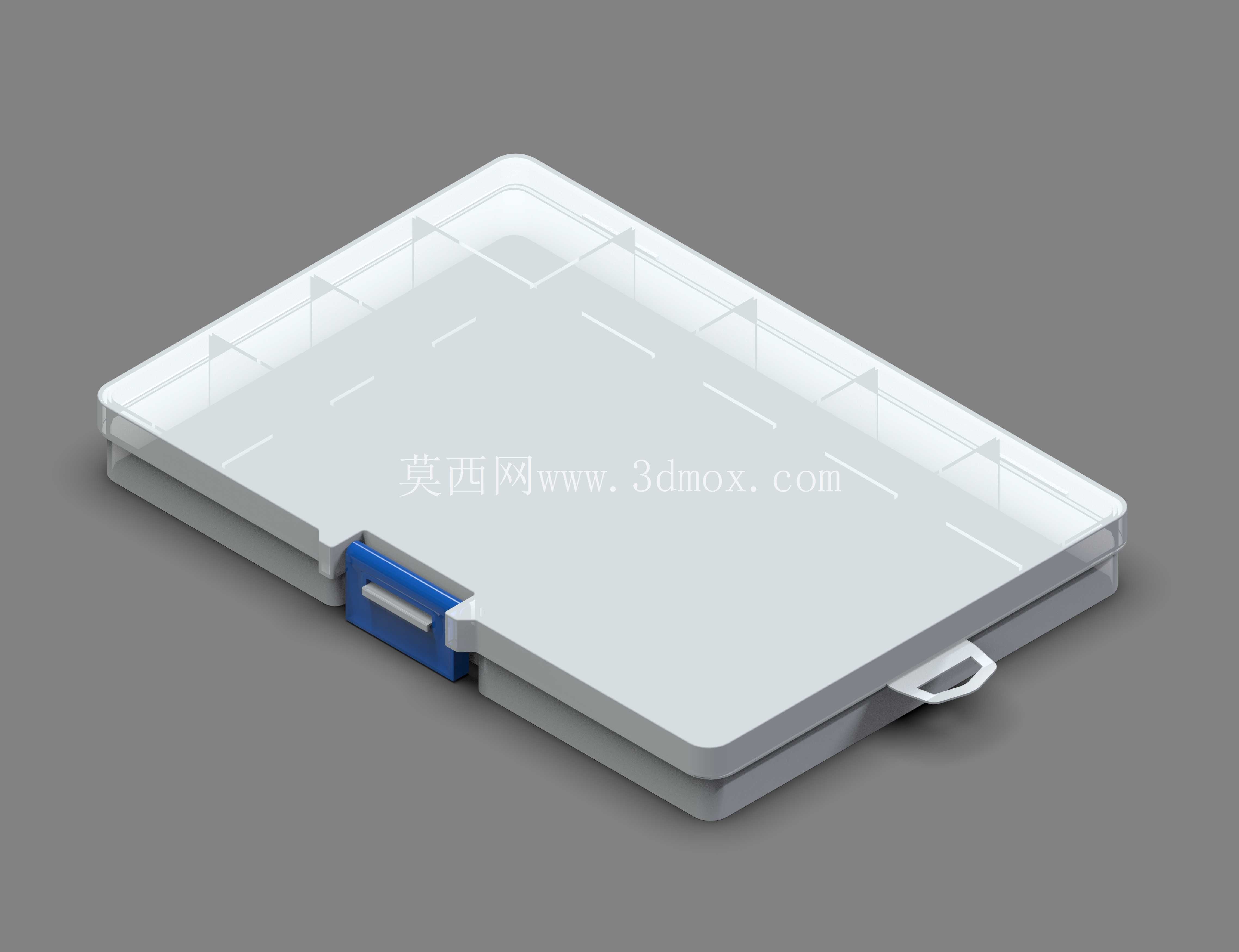

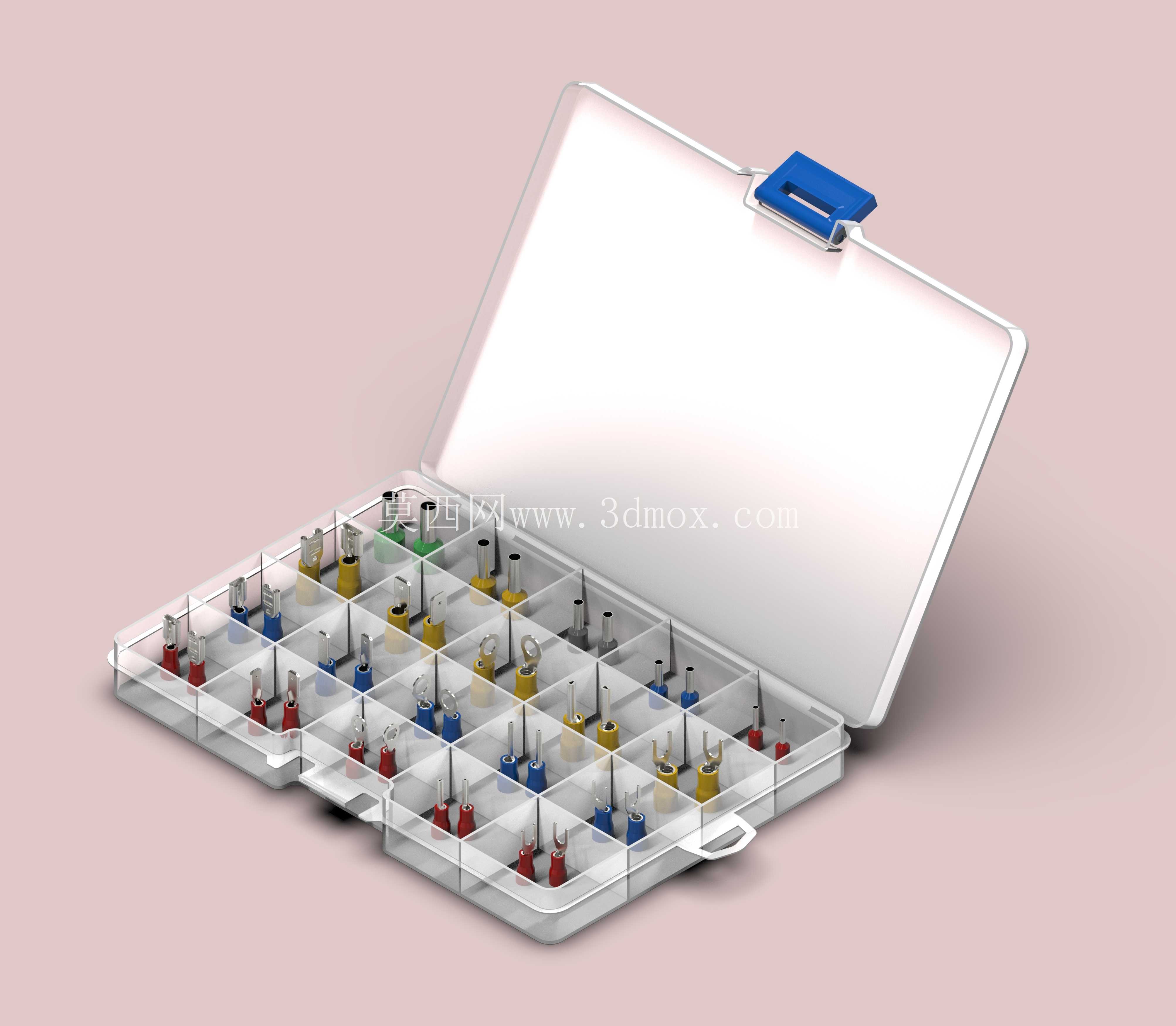

收纳盒本体采用翻盖式带锁扣结构，盒盖与盒身通过侧边的一体成型铰链连接，开合角度可稳定维持在120度左右，不会因为作业台的轻微碰撞出现盒盖自行回落砸手的情况；正面的蓝色卡扣为弹性卡接结构，扣合后盒体密封间隙控制在0.3mm以内，能够阻挡车间常见的浮尘、金属碎屑进入盒内污染端子接触面，避免后续接线时出现接触电阻过大的隐患。盒内的分格为等距阵列排布的独立储格，每个格子的内部尺寸适配对应规格端子的批量存放，单格可容纳同规格端子50-80只，格子之间的分隔筋厚度1.2mm，具备足够的结构强度，不会因为端子堆放挤压出现变形窜格的问题。

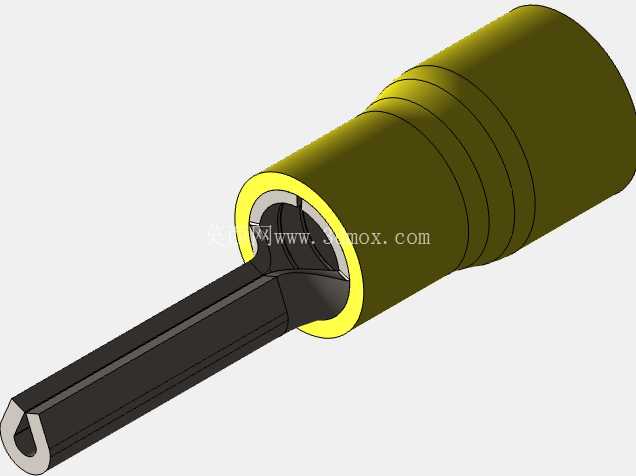

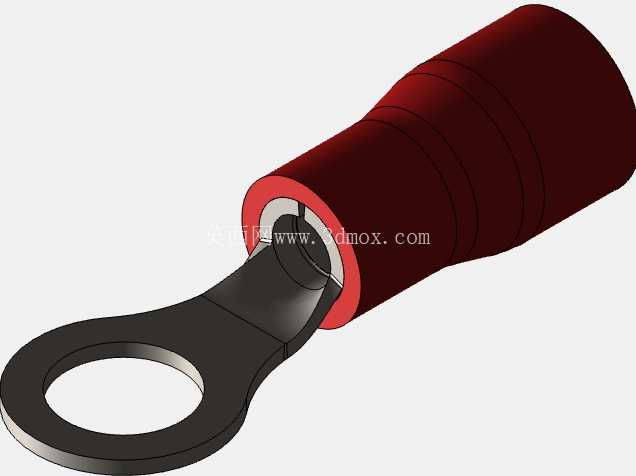

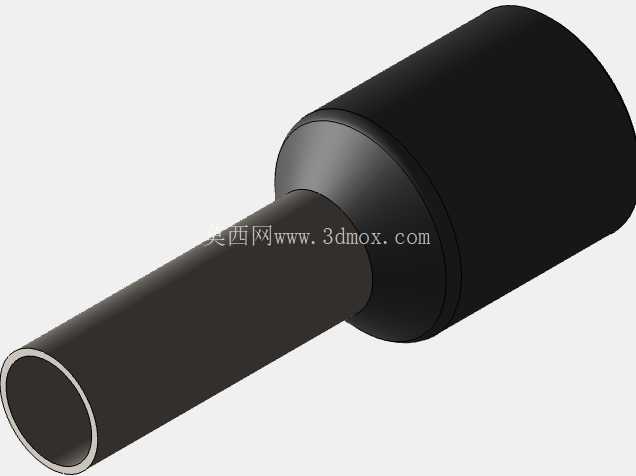

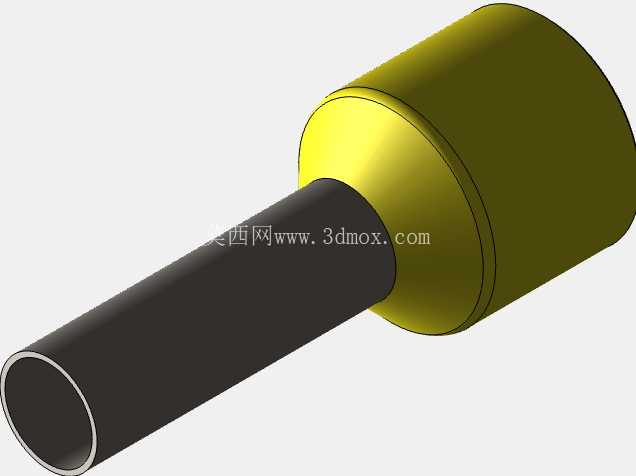

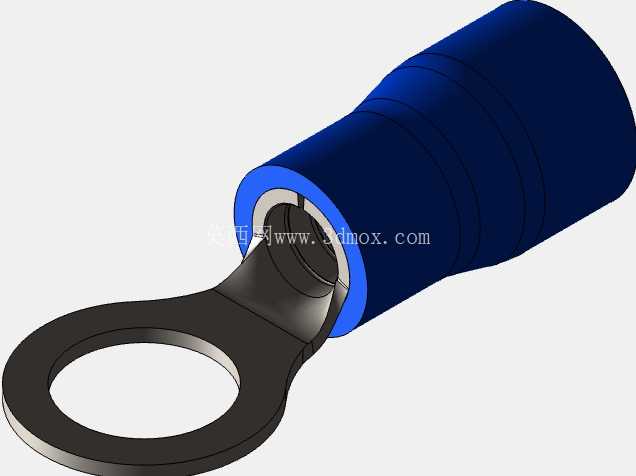

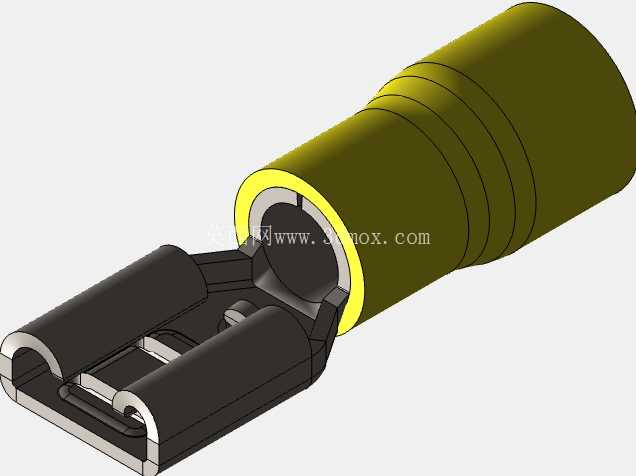

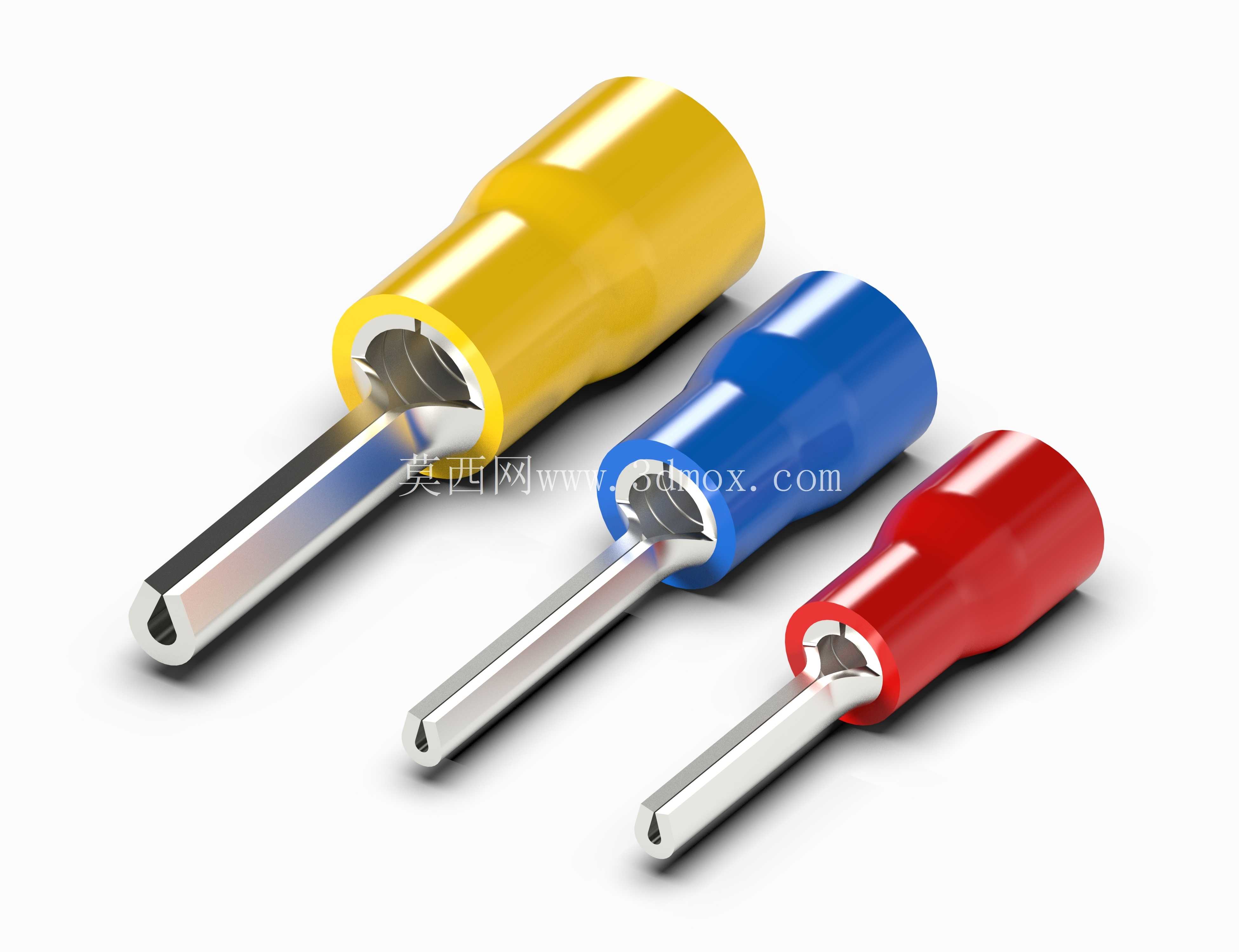

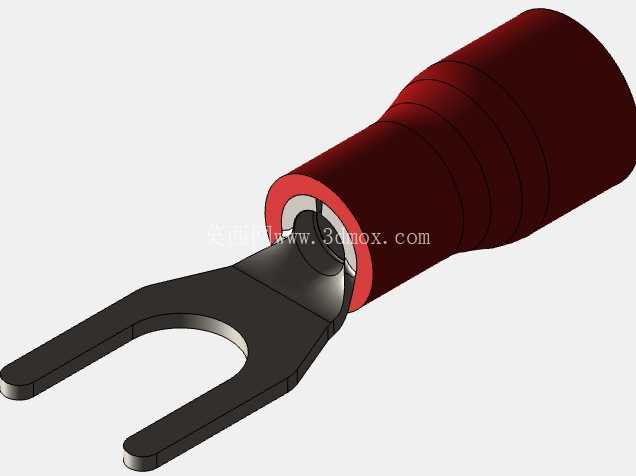

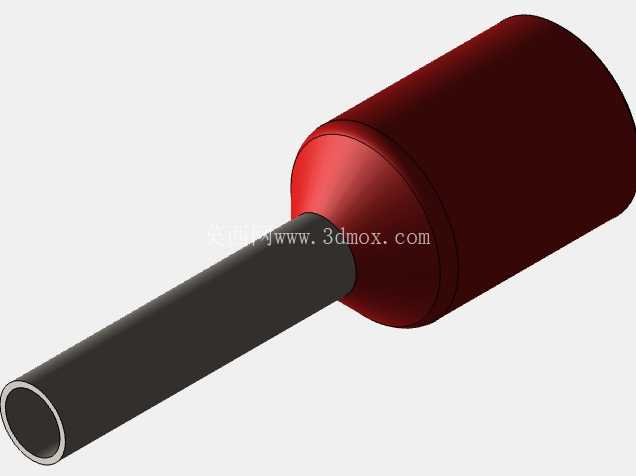

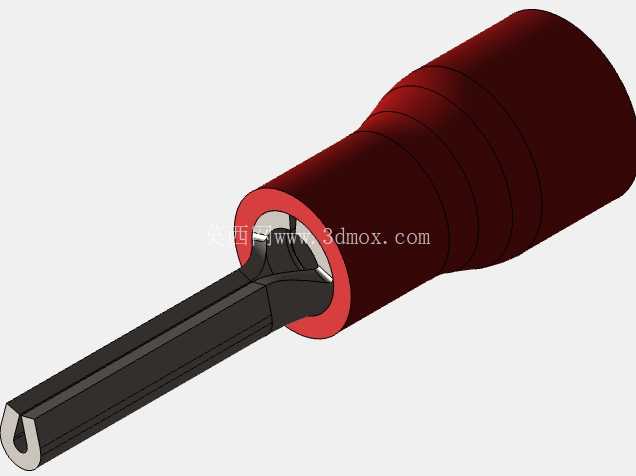

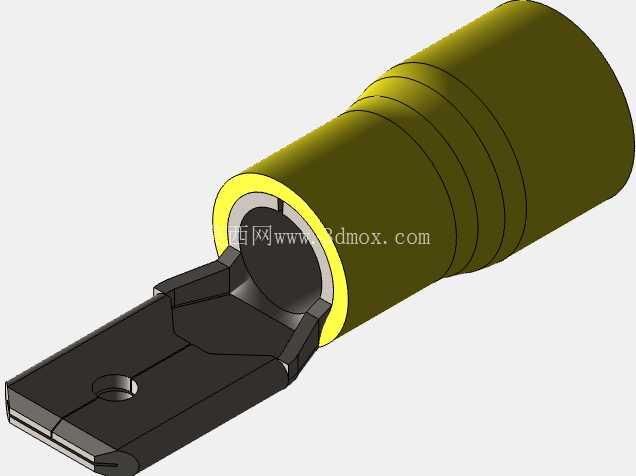

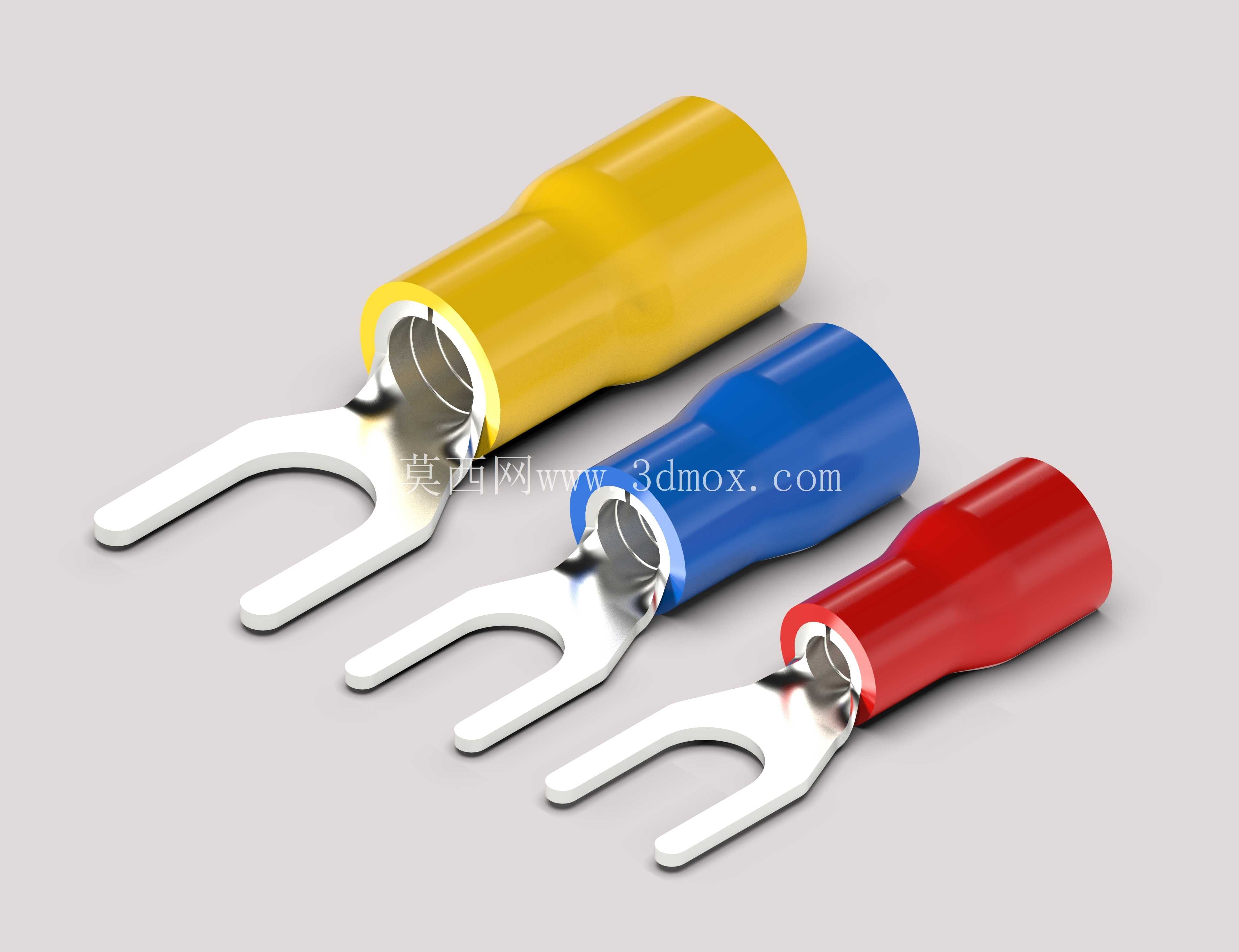

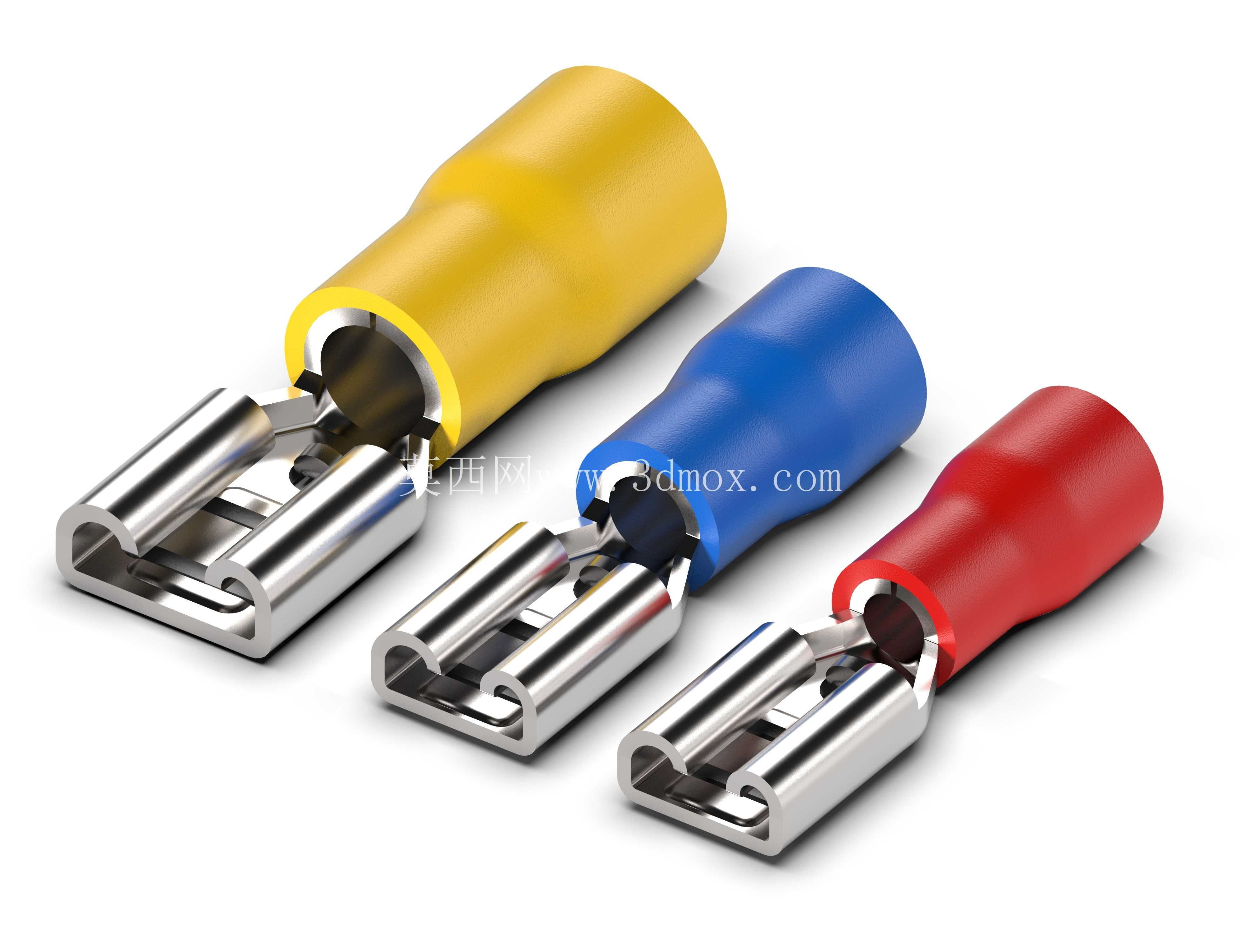

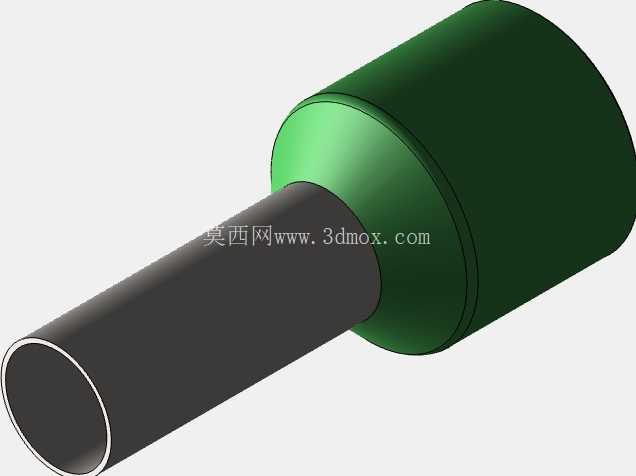

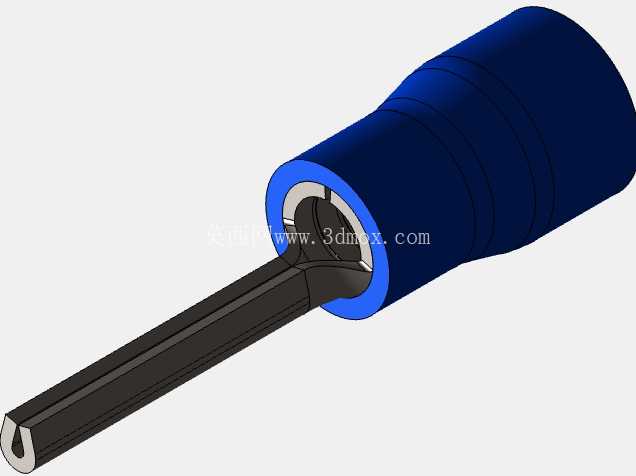

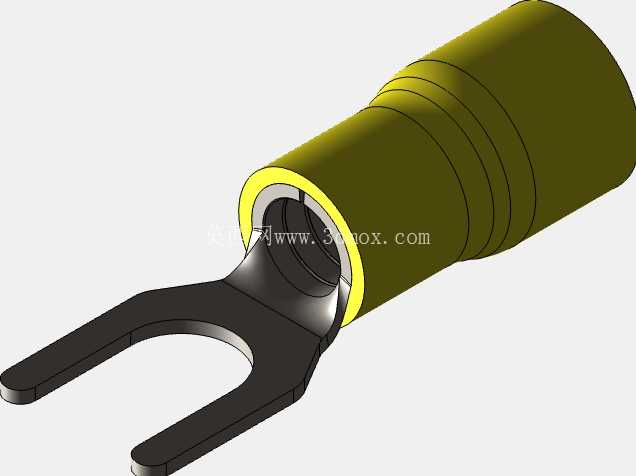

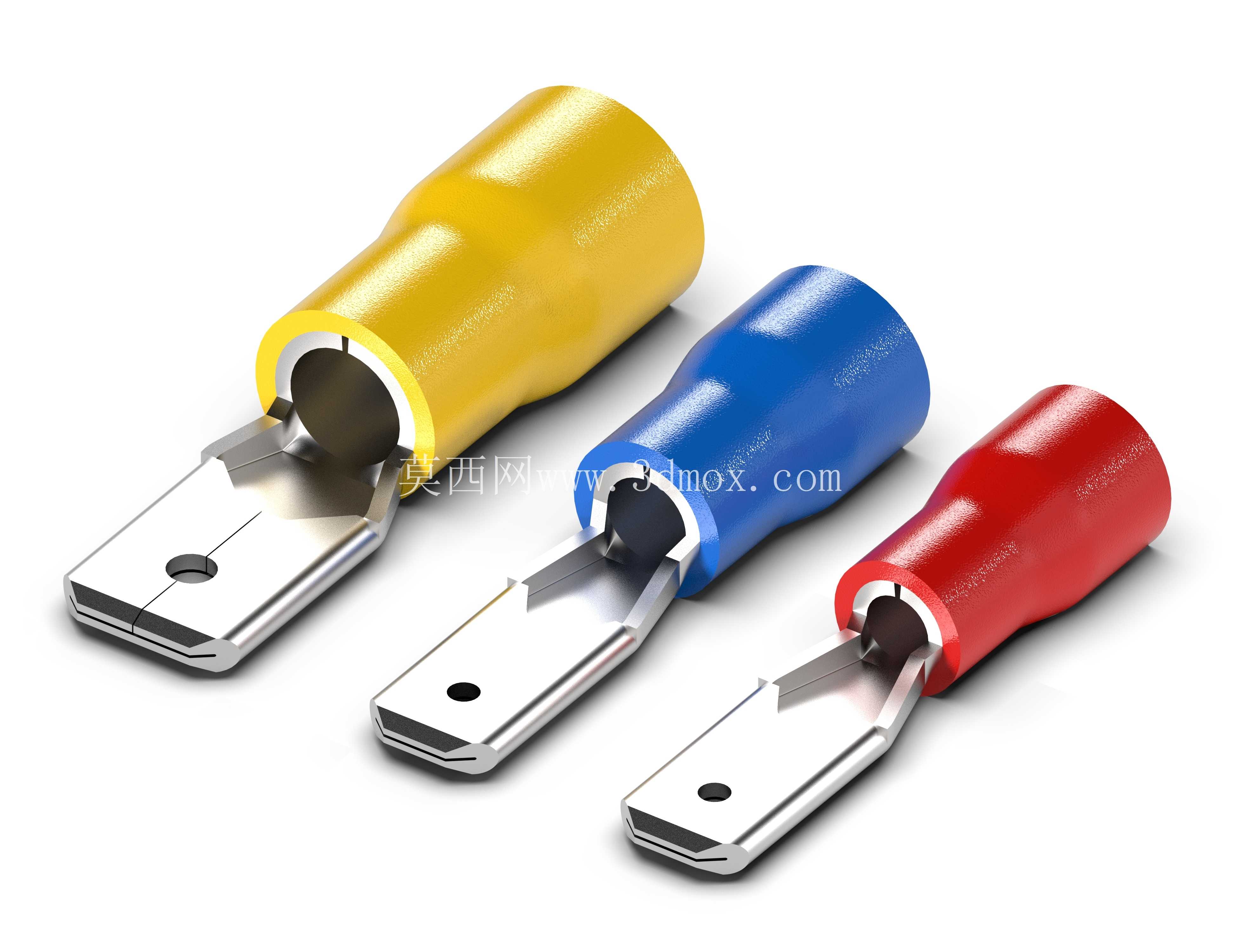

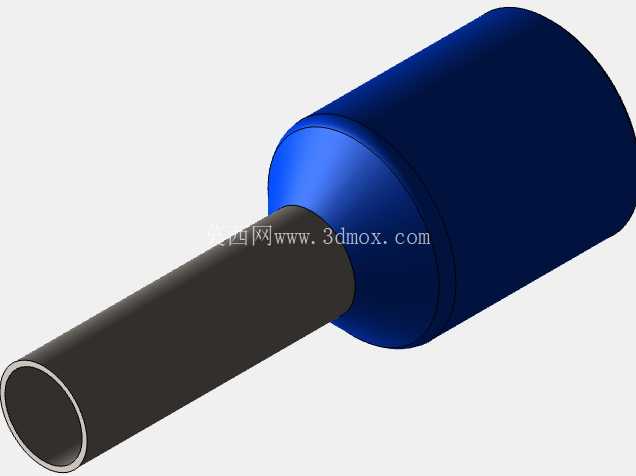

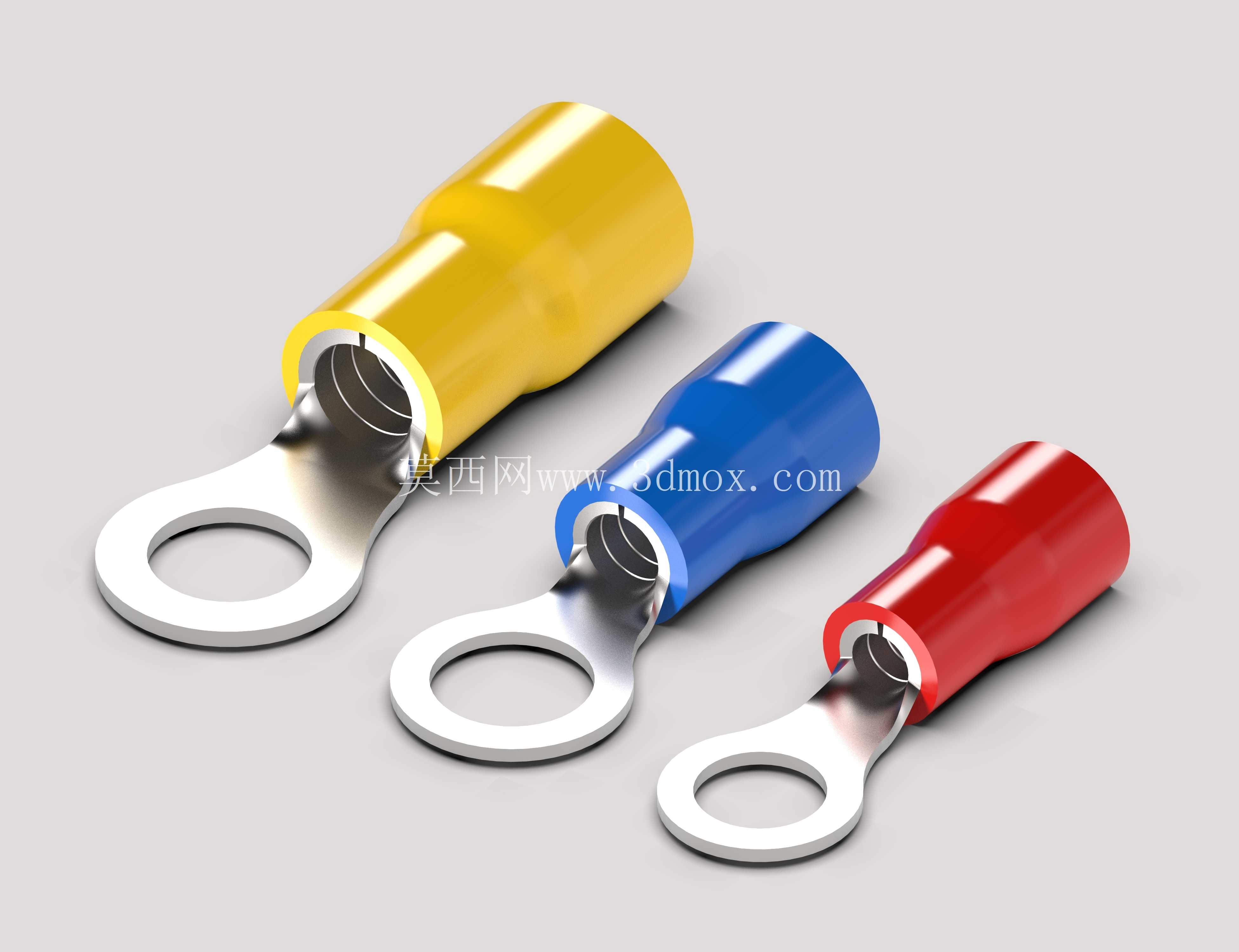

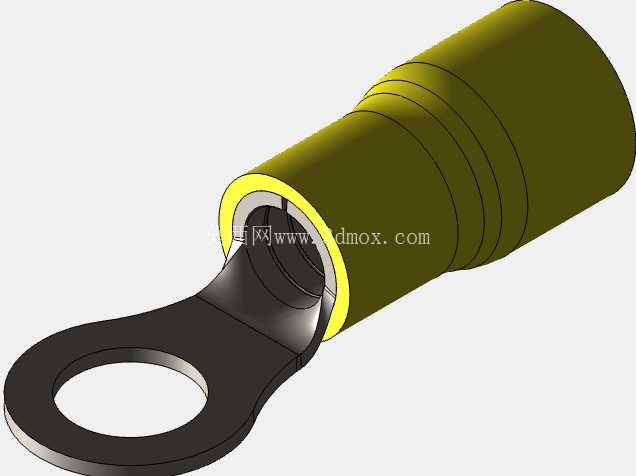

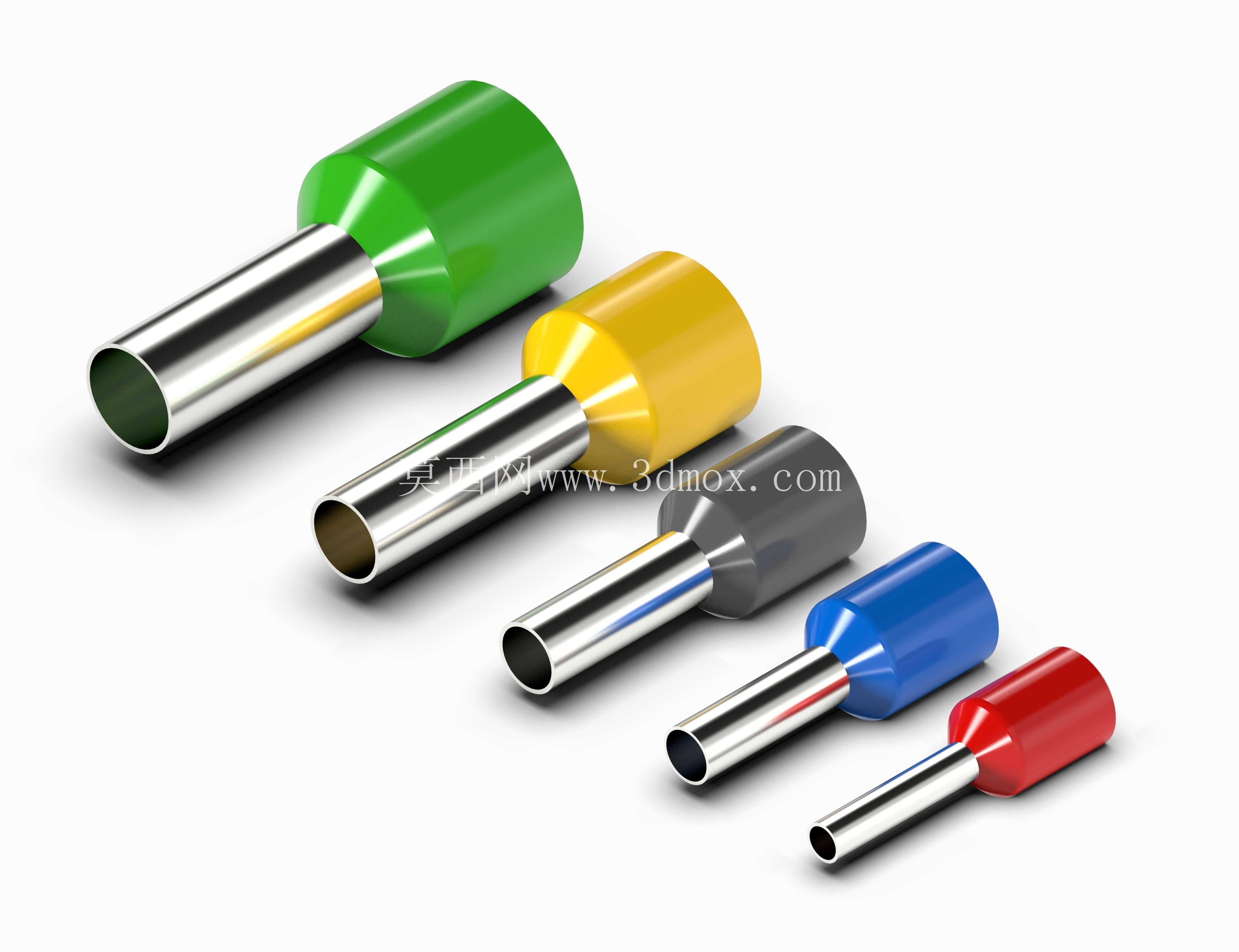

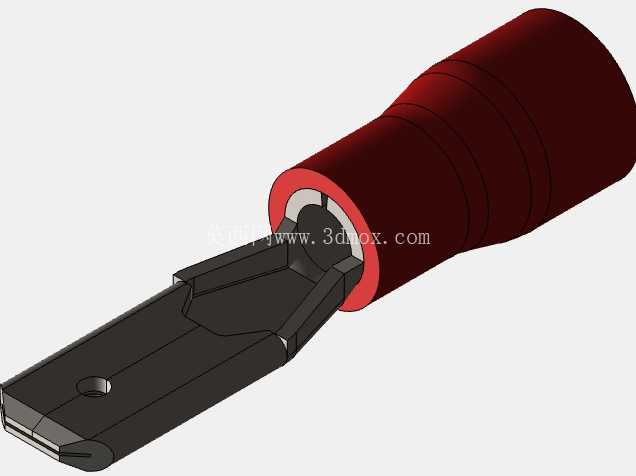

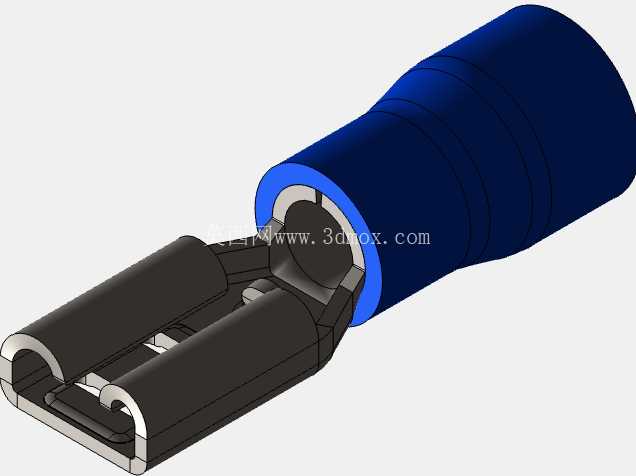

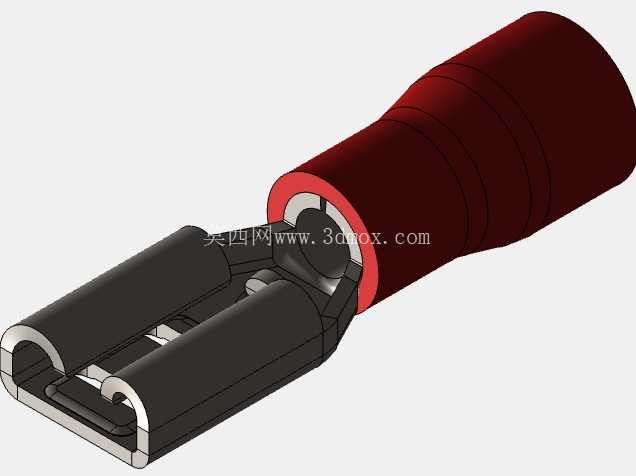

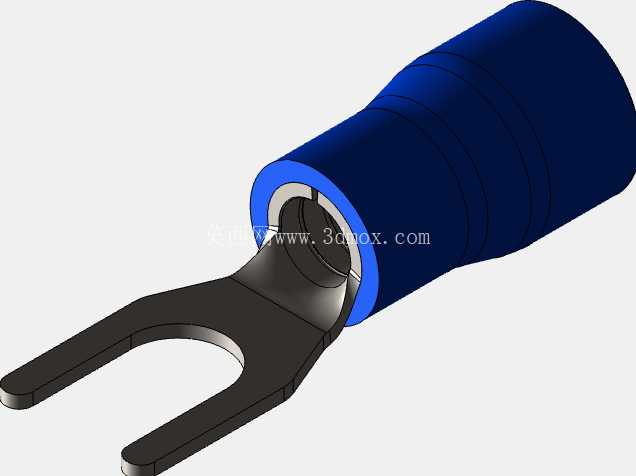

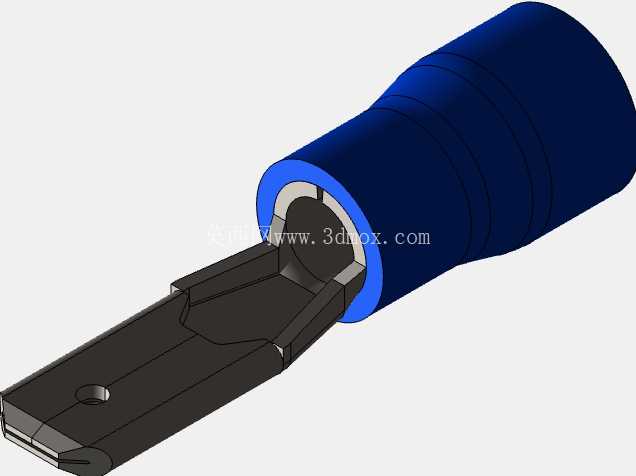

套装内包含的端子覆盖了日常低压接线最常用的几类规格：首先是公母对接的快插式端子，适配0.5-6平方毫米的导线线径，这类端子主要用于设备内部需要频繁拆装的线束连接部位，插拔力控制在30-50N区间，既保证连接后不会因为设备运行的振动出现松脱，又能在检修时徒手完成插拔操作，不需要额外借助工具。其次是O型环形冷压端子，同样覆盖0.5-6平方毫米线径，这类端子主要用于接线排、设备接地柱的螺栓固定连接，环形的内孔尺寸适配M3-M6的常用接线螺栓，压接后导线与端子的拉脱力符合低压电气连接的相关标准，不会出现导线拉脱的失效问题。第三类是针式裸端子，适配0.5-6平方毫米线径，主要用于小型接线端子排的插入式连接，针部的同轴度控制在0.1mm以内，插入端子排时不会出现卡滞、插偏的情况。第四类是管型预绝缘端子，适配0.5-10平方毫米的线径，这类端子多用于大电流回路的接线，铜套部分的壁厚均匀，压接后不会出现开裂，绝缘护套的耐温等级达到105摄氏度，能够适配设备内部靠近发热元件的接线场景。最后是U型叉形端子，适配0.5-6平方毫米线径，这类端子主要用于不需要完全拆下螺栓就能完成接线的部位，比如继电器、接触器的接线端，安装时只需要松开螺栓半圈就能将端子卡入，大幅提升接线效率。

从设计思路上看，这套套装没有做多余的装饰性结构，所有结构都围绕作业效率做优化：盒体的边角做了R3的圆角处理，放在工具包内携带时不会刮破工具包的布料，也不会在作业时划伤操作人员的手部；盒盖内侧做了浅槽的防滑纹理，打开时手部沾有少量油污也能顺利掀开；每个储格的边缘做了0.5mm的倒角，拿取端子时不会被格口的锐边划伤手指。外形尺寸上，整套收纳盒的长宽高控制在200mm*150mm*35mm的区间，能够轻松放入常规的电工工具包、设备维保工具箱的预留隔层内，不会占用过多的工具存放空间；盒体的总重量控制在200g以内（不含端子），携带时不会增加过多的负重。

在实际使用场景中，不管是工厂的驻场电工日常巡检维保，还是线束加工厂的工位物料存放，或是设备组装线上的接线工位物料配送，这套套装都能很好适配：分格的标识可以通过盒盖内侧的空白区域手写标注对应端子的规格和适配线径，新入职的作业人员不需要反复核对端子型号就能快速取用到需要的配件；锁扣结构在工具包内受到挤压也不会意外打开，避免端子散落混料；透明的盒盖不需要打开就能快速查看每个格子内的端子剩余存量，方便及时补料，不会出现作业到一半发现对应规格端子缺料停工的情况。端子本身的材质选用高纯度紫铜镀锡处理，导电性能优异，压接后不易氧化，能够保证长期通电情况下的连接稳定性，绝缘护套部分采用阻燃PVC材质，遇到意外打火情况不会出现延燃，符合电气安全的相关要求。
