120mm规格方形轴流散热风机结构设计

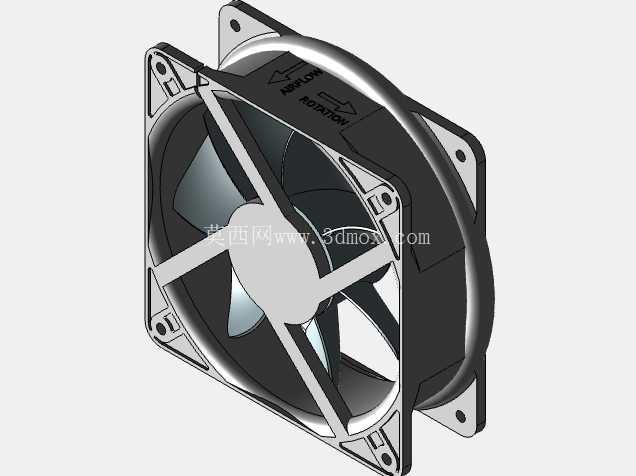

在工业电控柜散热、PC主机风冷、服务器机架通风、小型工业设备主动散热这类场景里，120mm见方的轴流风扇是普及率最高的风冷执行部件，这类部件的选型与结构适配，直接决定了整套散热系统的风压冗余、通风效率与长期运行稳定性。这款120x120x38规格的轴流风扇，是行业内通用度极高的标准尺寸机型，外框采用正方形一体式注塑结构，四个角预留的标准安装孔位完全匹配行业通用安装孔距，不管是固定在机柜通风面板、机箱散热位还是冷排支架上，都不需要额外做安装位的适配改造，能直接兼容现有标准固定件的装配要求。

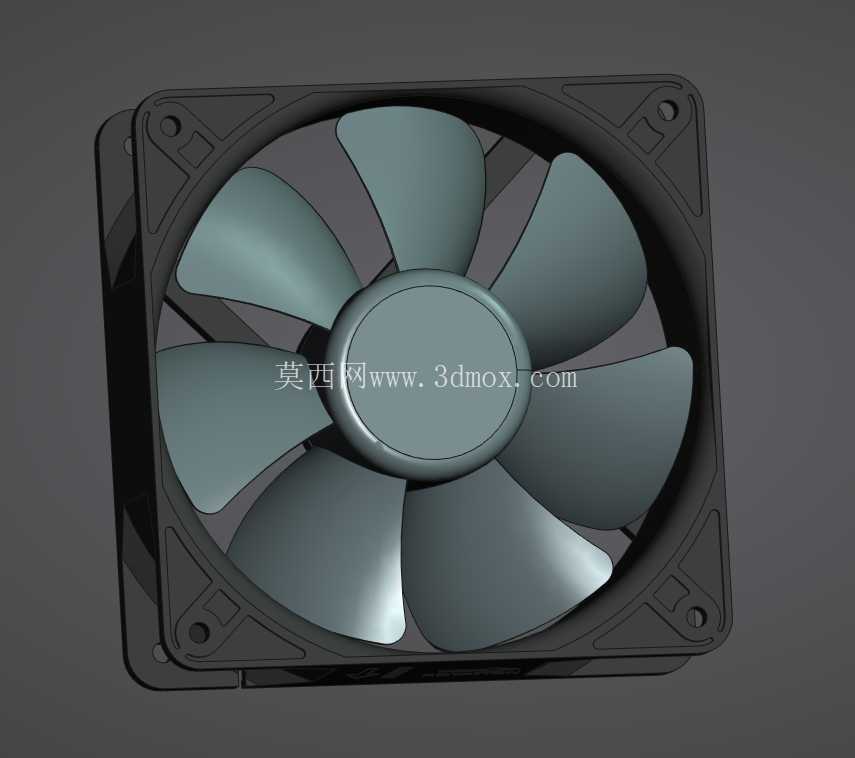

从结构设计逻辑来看，这款风扇的外框做了加强筋布局，四个边角的三角加强结构能避免安装锁紧时外框发生形变，防止形变传导到内部轴承位导致扇叶动平衡失效，这也是很多廉价风扇长期运行后出现异响、扇叶擦框的核心诱因——外框刚性不足导致装配后轴承同轴度偏移。扇叶采用七叶大倾角曲面设计，和常规五叶同尺寸风扇相比，七叶结构在相同转速下能输出更平顺的气流，不会出现五叶结构常见的低频风切振动，同时曲面叶型的导风效率更高，能在相同功耗下获得更大的静压输出，应对带防尘网、通风孔格栅这类有一定风阻的安装场景时，风量衰减幅度比平叶结构小很多。

实际应用中，这类38mm厚度的120轴流风扇，和25mm厚度的薄款120风扇相比，拥有更长的扇叶轴向弦长，气流的导向性更好，不会出现薄扇常见的气流发散问题，送风距离更远，适合在深度较大的机柜内部做定向风道导流，比如把机柜内部变频器、功率模块产生的热空气直接导向柜外排风位，避免热空气在柜内涡流滞留。扇叶中心的轮毂做了圆弧过渡设计，能减少轮毂位置的气流紊流，降低运行时的气动噪音，轮毂内部预留的轴承安装位可以适配含油轴承、双滚珠轴承等不同寿命等级的轴承方案，满足消费级、工业级不同场景的寿命要求。

在安装边界上，这款风扇的外框边长严格控制在120mm，厚度38mm，四个安装孔的中心距为105mm，是行业通用的标准安装尺寸，安装孔位预留的沉台结构可以让螺丝头完全沉入外框平面，不会突出外框表面影响装配间隙，不管是正面锁付还是背面锁付都有足够的操作空间。外框的进风侧和出风侧都做了圆角导风边，能减少进出风位置的气流锐边损失，提升实际通风效率。扇叶和外框之间的间隙控制在极小范围内，既避免扇叶运行时和外框发生擦碰，又能减少间隙处的气流回流，避免风压损失。

从三维建模的角度来看，这款风扇的结构建模需要重点关注几个核心公差：首先是外框安装孔的位置度公差，必须保证和通用安装位的互换性，孔位偏差不能超过0.2mm，否则会出现安装孔对位困难的问题；其次是扇叶的动平衡配重结构，扇叶的曲面造型需要做等壁厚处理，避免注塑成型时出现缩痕导致的质量分布不均，建模时要预留动平衡去重的结构位；最后是轴承位的同轴度公差，轴承安装位和外框安装基准面的垂直度、同轴度必须控制在合理范围内，否则装配后会出现扇叶跳动、运行噪音大、寿命缩短的问题。

这类轴流风扇的应用场景覆盖极广，小到桌面PC的机箱散热、功放设备的通风冷却，大到工业控制柜的排风、充电桩模块散热、小型新风系统的送风单元，都能看到这个规格风扇的身影，其标准化的尺寸设计让不同厂商的产品可以直接互换，不需要修改设备的结构设计，极大降低了设备的维护成本和设计选型成本。在做设备结构设计时，选用这类标准尺寸的轴流风扇，只需要预留对应尺寸的通风开口和安装柱位，不需要单独开模定制风机部件，能有效缩短产品的开发周期，同时供应链的成熟度也能保证部件的供应稳定性，不会出现定制部件的交付周期长、成本高的问题。

扇叶的曲面设计是这类风扇的核心，建模时需要根据目标风压、风量参数调整叶型的安装角、曲率分布，从叶根到叶尖的安装角做渐变处理，适配不同线速度下的气流攻角，避免叶尖位置出现气流分离导致的效率下降和噪音升高。外框的导风圈结构和扇叶的配合间隙也需要反复优化，间隙过大会导致回流损失增加，间隙过小则会因为注塑公差、装配公差导致扇叶擦框，合理的间隙控制是平衡性能和装配良率的关键。
