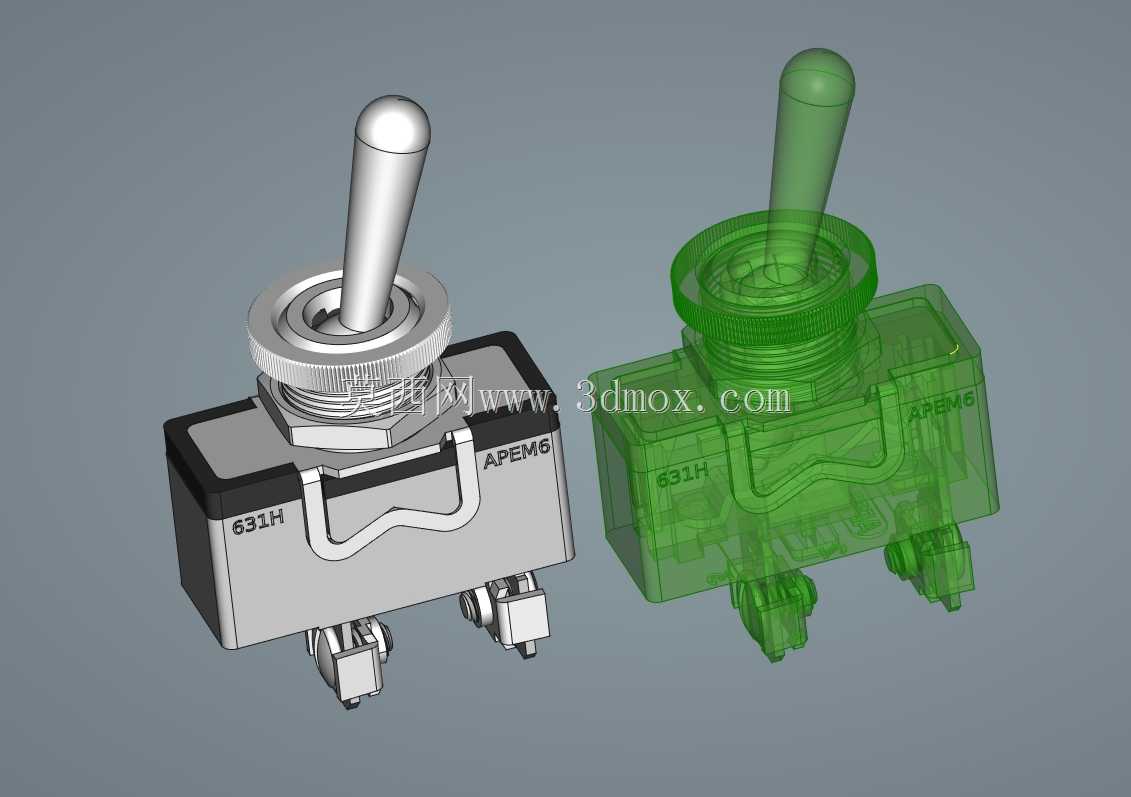

APEM631H钮子开关带内部结构三维数模

　　做设备面板电气布局的工程师多半都接触过这类钮子开关，小到手持测试仪器、工控操作盒，大到机床操作面板、特种车辆操控台，这类带自锁或者自复位结构的钮子开关，都是手动通断控制回路里最常用的元件之一。这次做的这个631H型号开关数模，没有像很多网上流传的模型那样只做个外壳外形糊弄事，而是把内部的拨杆传动结构、触点弹片、定位卡簧、接线端子全部还原了出来，不管是做面板开孔的干涉检查，还是做设备的爆炸视图装配演示，甚至是做开关动作原理的仿真动画，这个模型都能直接用，不用再自己拆件补内部结构。

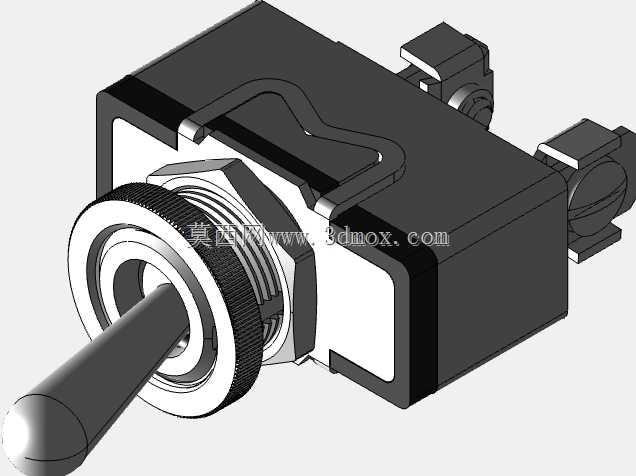

　　先从实际选型安装的角度说尺寸边界，这类面板安装的钮子开关，核心的安装基准就是面板上的开孔，这个型号的安装螺纹是标准的细牙螺纹，配套的锁紧螺母带防滑齿面，安装的时候从面板正面插入开关本体，背面拧上锁紧螺母就能固定，不需要额外的固定支架，面板厚度适配范围从1mm到5mm都能覆盖，薄的冷轧钢板机箱、厚的绝缘工程塑料面板都能装。开关本体的宽度、高度都控制得很小，背面的接线端子是焊片式结构，两个固定端子的间距留足了常规绝缘套管的操作空间，不会出现焊完线之后两个端子之间绝缘距离不够的问题，拨杆的长度是常规的标准长度，从面板表面到拨杆顶端的高度，刚好适配市面上通用的橡胶防水帽，做户外设备的时候直接套上防水帽就能达到IP67的防护等级，不用单独找非标配件。

　　再说到内部的结构设计思路，这个型号的开关是两档自锁结构，拨杆扳到一侧之后会通过内部的定位弹簧和钢珠卡入定位槽，保持触点的接通状态，不会因为设备振动自己复位，这一点在工程机械、移动设备的操控场景里特别重要，毕竟设备运行的时候振动大，如果开关没有可靠的自锁定位，很容易因为振动导致回路误断开，引发设备故障。内部的触点是银合金材质的桥接结构，拨杆转动的时候会带动内部的滑动块推动触点弹片完成通断，弹片的预压行程是经过精确计算的，既不会因为预压太小导致触点接触电阻过大发热，也不会因为预压太大导致拨杆操作力过硬，操作手感偏沉。模型里把内部的每一个零件都做了单独的实体，包括那个卡在安装螺纹和本体之间的波形密封垫圈，这个垫圈很多人做模型的时候都会漏掉，但实际装配的时候这个垫圈是保证面板安装处密封的关键零件，少了它液体和灰尘会顺着安装缝隙进到设备内部。

　　实际应用里，这类开关的适用场景非常广，除了常规的工业设备面板，很多改装的越野车辆、船舶的操控面板上也会用这个型号的开关，因为它的耐温范围宽，抗振动性能好，比普通的民用钮子开关可靠性高很多。做三维布局的时候，很多新手容易犯的错就是只留开关本体的安装空间，忘了留拨杆操作的活动空间，还有背面接线的弯曲半径，这个模型把拨杆的最大摆动角度都做了运动限位约束，导入装配体之后直接拖动拨杆就能模拟实际的操作动作，能很直观的检查拨杆扳到极限位置的时候会不会和周边的按钮、指示灯或者面板上的其他凸起结构干涉，背面的焊片端子也留足了1.5平方毫米多股导线的焊接空间，不会出现建模的时候看着位置够，实际接线的时候线塞不进去的问题。

　　还有一个细节，开关本体侧面的定位凸台也做进了模型里，这个凸台是卡在面板开孔的定位缺口里的，防止拧锁紧螺母的时候开关本体跟着转，把内部的接线拧断，很多简化模型都会把这个凸台省掉，结果做面板开孔图的时候忘了开定位缺口，生产出来的面板装开关的时候就会转，还要二次返工。整个模型的所有配合面都是按照实际零件的公差做的，安装螺纹的尺寸、锁紧螺母的对边尺寸都和实物完全一致，导出工程图的时候可以直接标注尺寸用来加工面板，不用再对着样品手动测量尺寸。不管是做电气柜的布局设计，还是做小型手持设备的结构设计，这个带完整内部结构的开关模型都能帮着减少很多反复核对尺寸的工作量，也能在设计阶段就提前发现安装干涉、操作空间不足这类常见问题，避免打样之后才发现问题改模。
